La Cadena Cinemática: El Corazón Motriz de tu Coche

¿Alguna vez te has preguntado cómo la potencia generada dentro del motor de tu coche llega hasta las ruedas para impulsarte hacia adelante? No es magia, es ingeniería. Detrás de cada aceleración, cada cambio de marcha y cada curva, opera un complejo sistema de piezas interconectadas trabajando en perfecta armonía. Este sistema, fundamental para el movimiento de cualquier vehículo, es lo que se conoce como la cadena cinemática.

Aunque el término puede sonar técnico, su concepto es relativamente simple: se trata del camino que recorre la energía desde su origen (el motor) hasta su destino final (las ruedas que tocan el suelo). Comprender la cadena cinemática es entender el corazón mecánico que hace posible la conducción.

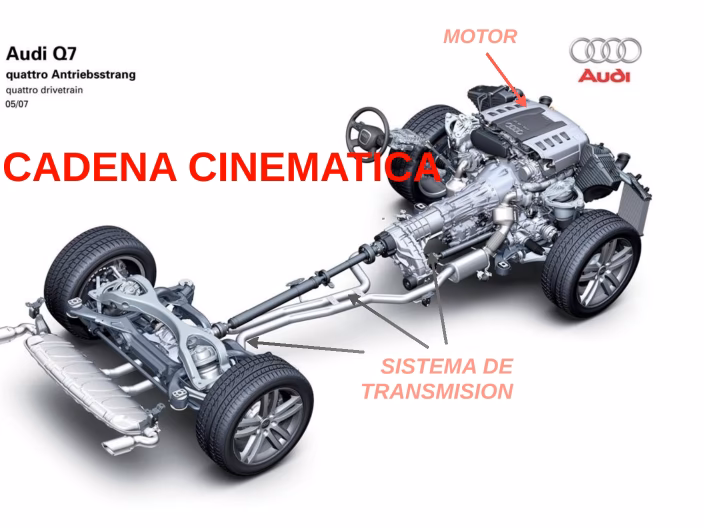

¿Qué es la Cadena Cinemática en el Contexto Automotriz?

En términos generales de ingeniería, una cadena cinemática es cualquier conjunto de eslabones rígidos unidos por articulaciones que permiten la transmisión de movimiento. En el caso de un coche, la cadena cinemática se refiere específicamente al grupo de componentes que interactúan con el motor para mover las ruedas y generar impulso hacia delante. Es el sistema encargado de tomar la potencia bruta del motor y gestionarla (adaptando velocidad y par) para que las ruedas puedan hacer su trabajo.

Es importante no confundir la cadena cinemática con la "cadena cinética" que se usa en fisioterapia para describir el movimiento del cuerpo humano. Tampoco debemos limitarla solo al motor; el motor es el punto de partida, pero la cadena cinemática abarca todo el recorrido de la potencia desde allí hasta el contacto con la carretera.

Componentes Esenciales de la Cadena Cinemática de un Coche

La composición de la cadena cinemática varía según el tipo de vehículo (combustión, eléctrico, híbrido) y su configuración de tracción (delantera, trasera, total). Sin embargo, en un vehículo de combustión interna tradicional, los componentes principales incluyen:

• El Motor: Genera la energía mecánica inicial a través de la combustión.
• El Volante Motor: Almacena energía rotacional y ayuda a suavizar el giro del cigüeñal.
• El Embrague (en transmisiones manuales) o Convertidor de Par (en automáticas): Permite conectar y desconectar el motor del resto de la cadena, esencial para arrancar y cambiar de marcha.
• La Caja de Cambios (Transmisión): Modifica la relación de velocidad y par del motor para adaptarse a las diferentes condiciones de conducción (arranque, aceleración, velocidad constante). Puede ser manual, automática, CVT, o de doble embrague.
• El Árbol de Transmisión (o Cardán): Transmite la potencia rotacional desde la caja de cambios hasta el diferencial, típicamente en vehículos de tracción trasera o total.
• El Diferencial: Permite que las ruedas motrices de un eje giren a velocidades diferentes (fundamental en las curvas) y distribuye el par entre ellas.
• Los Palieres (o Semiejes): Conectan el diferencial con las ruedas motrices, transmitiendo el movimiento final.
• Las Juntas Homocinéticas (CV Joints): Permiten que los palieres transmitan potencia de manera uniforme a las ruedas, incluso cuando la suspensión se mueve o las ruedas giran para cambiar de dirección.
• Las Ruedas Motrices: El punto final donde el movimiento rotacional se convierte en movimiento lineal al interactuar con la superficie, impulsando el vehículo.

Cada una de estas piezas cumple una función específica en el proceso de transmisión de la potencia.

El Flujo de Potencia: Del Motor a la Rueda

El viaje de la potencia comienza cuando el motor quema combustible y mueve los pistones, haciendo girar el cigüeñal. Esta rotación pasa por el volante motor y llega al embrague o convertidor de par, que la conecta a la caja de cambios. La caja de cambios es el cerebro de la transmisión de potencia, ya que selecciona la relación de engranajes adecuada para multiplicar el par en bajas velocidades (al arrancar) o reducir la velocidad del motor en altas velocidades (para ahorrar combustible).

Desde la caja de cambios, el movimiento se envía al árbol de transmisión (si existe), que lo lleva al diferencial. El diferencial es un componente ingenioso que permite que las ruedas de un eje giren a velocidades distintas, lo cual es absolutamente necesario para girar sin que una rueda patine. Finalmente, los palieres, a través de las juntas homocinéticas, entregan el movimiento a las ruedas motrices, que al girar, empujan el coche hacia adelante.

Este intrincado proceso debe ser lo más eficiente posible para minimizar las pérdidas de energía y maximizar el rendimiento y la economía de combustible.

Variaciones de la Cadena Cinemática Según la Tracción

La configuración de la cadena cinemática depende fundamentalmente de qué ruedas son las motrices:

Tracción Delantera (FWD - Front-Wheel Drive): Es la configuración más común en coches modernos. El motor y la caja de cambios (integrando el diferencial, formando un transeje) se sitúan en la parte delantera. Los palieres salen directamente del transeje a las ruedas delanteras. Es compacta, ligera y eficiente en espacio.

Tracción Trasera (RWD - Rear-Wheel Drive): Típica en coches deportivos, sedanes de lujo y vehículos comerciales. El motor suele estar delante, la caja de cambios detrás de este, y un largo árbol de transmisión lleva la potencia al diferencial trasero, conectado a los palieres de las ruedas traseras. Ofrece mejor equilibrio de pesos y manejo deportivo.

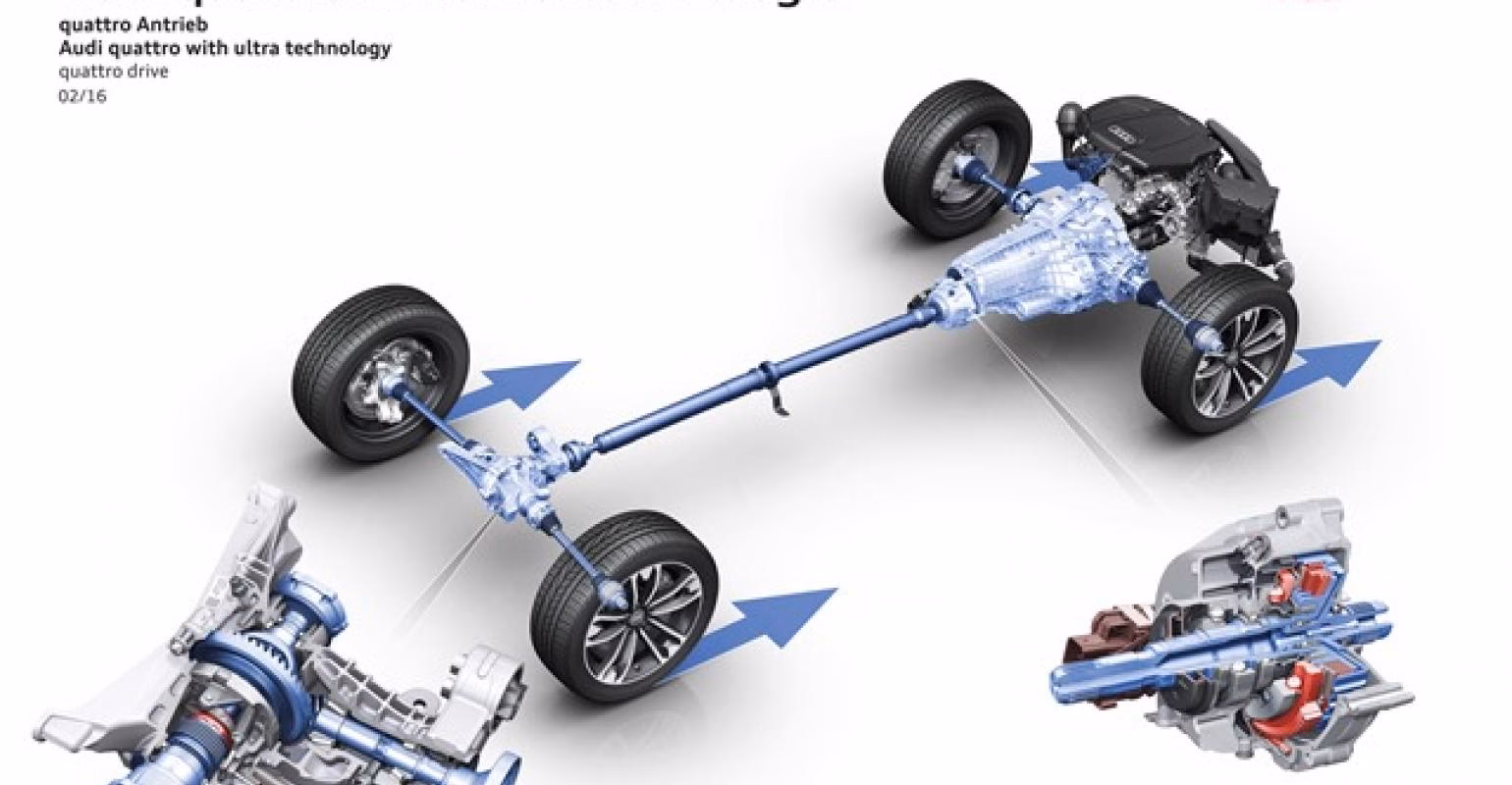

Tracción Total (AWD - All-Wheel Drive o 4WD - Four-Wheel Drive): La potencia se distribuye a las cuatro ruedas. Requiere una caja de transferencia que reparte el par entre el eje delantero y trasero, además de diferenciales en ambos ejes y palieres en las cuatro ruedas. Es la más compleja, pesada y costosa, pero ofrece máxima tracción.

Cada configuración tiene sus ventajas y desventajas en términos de coste, peso, espacio interior, manejo y capacidad de tracción.

Tabla Comparativa: Cadena Cinemática y Tipos de Tracción

El Rol de la Electrónica y los Sensores

En los vehículos modernos, la cadena cinemática no es puramente mecánica. Sensores y actuadores electrónicos juegan un papel cada vez más importante. La unidad de control del motor (ECU) y la unidad de control de la transmisión (TCU) monitorean y gestionan el funcionamiento de la caja de cambios, el diferencial e incluso la distribución de par en sistemas AWD, optimizando el rendimiento, la eficiencia y la seguridad (por ejemplo, a través del control de tracción y estabilidad). Estos sistemas electrónicos permiten una mayor precisión y adaptabilidad en la transmisión de potencia.

Mantenimiento: Clave para una Cadena Cinemática Saludable

Dada la cantidad de piezas móviles, engranajes y fluidos involucrados, el mantenimiento regular de la cadena cinemática es imprescindible. El aceite de transmisión y el aceite del diferencial requieren ser cambiados periódicamente según las recomendaciones del fabricante. Las juntas homocinéticas tienen fuelles de goma que deben estar intactos para proteger la lubricación interna. Cualquier ruido, vibración, olor o dificultad al cambiar de marcha debe ser revisado por un profesional, ya que podría indicar un problema en algún punto de la cadena.

Ignorar los problemas en la cadena cinemática puede llevar a reparaciones muy costosas, ya que los componentes suelen estar interconectados y el fallo de uno puede afectar a otros.

Preguntas Frecuentes sobre la Cadena Cinemática

A continuación, respondemos algunas dudas comunes relacionadas con este sistema vital:

¿Es lo mismo cadena cinemática que tren motriz?
Generalmente, el tren motriz (powertrain) es un término más amplio que incluye el motor y la cadena cinemática. La cadena cinemática se enfoca específicamente en la transmisión de potencia desde la salida del motor hasta las ruedas.

¿Cómo afecta el tipo de transmisión (manual, automática, CVT) a la cadena cinemática?
El tipo de transmisión es un componente central de la cadena cinemática. Define cómo se gestionan las relaciones de velocidad y par, influyendo directamente en el rendimiento, la eficiencia y la sensación de conducción del vehículo.

¿La cadena cinemática de un coche eléctrico es más simple?
En la mayoría de los casos, sí. Los coches eléctricos eliminan la necesidad de una caja de cambios compleja, embrague y, a menudo, árbol de transmisión en configuraciones de motor en el eje. Su cadena cinemática se reduce principalmente al motor eléctrico, un reductor simple y los palieres.

¿Qué ruidos o síntomas indican problemas en la cadena cinemática?
Ruidos al cambiar de marcha (rascadas), zumbidos provenientes de los diferenciales, clics al girar (juntas homocinéticas), vibraciones, dificultad para engranar marchas, olores a quemado (embrague) o fugas de fluidos son señales de alerta.

¿La cadena cinemática incluye los frenos?
No. Los frenos son parte del sistema de frenado, encargado de detener el vehículo. La cadena cinemática se enfoca exclusivamente en la transmisión de potencia para el movimiento.

Entender la cadena cinemática de tu coche te proporciona una perspectiva más profunda de cómo funciona tu vehículo. Es un testimonio de la ingeniería mecánica que permite que la energía controlada se convierta en el movimiento que te lleva a tu destino.
