¿Qué es el Cable ACC y Colores en Tu Auto?

En el complejo entramado del sistema eléctrico automotriz, existen componentes que, aunque no sean tan evidentes como el motor o la transmisión, desempeñan roles fundamentales para nuestra comodidad y conveniencia al conducir. Uno de estos elementos es el misterioso pero crucial cable ACC, también conocido como el cable de 'Accesorios'. Este cable, a menudo pasado por alto, es el encargado de suministrar energía a dispositivos que hacen nuestros viajes más placenteros, como la radio, el sistema de navegación o los cargadores de coche. Entender su función y ubicación es clave para cualquier entusiasta o propietario de un vehículo.

Este artículo busca desentrañar los secretos del cable ACC automotriz, explorando su propósito, cómo identificarlo y las precauciones necesarias al interactuar con él. También abordaremos la confusión común sobre los colores de los cables, en particular qué significan cables como el negro y el amarillo en el contexto automotriz, basándonos en la información disponible. Acompáñanos en este recorrido para comprender mejor este componente eléctrico indispensable y añadir un toque extra de conocimiento y seguridad a tu experiencia al volante.

¿Qué es el Cable ACC en un Automóvil?

El cable ACC es una parte esencial del sistema eléctrico de un vehículo. Su nombre completo, 'Accessory wire' en inglés, revela su función principal: es una línea de suministro de energía diseñada específicamente para alimentar los dispositivos accesorios del vehículo. A diferencia de los circuitos que requieren que el motor esté funcionando, el cable ACC se activa cuando el interruptor de ignición del vehículo se gira a la posición 'ACC' (Accesorios) o 'ON' (Encendido), pero sin necesidad de arrancar el motor.

Esto significa que puedes utilizar ciertos equipos eléctricos, como el sistema de audio, el GPS o cargar tu teléfono, incluso cuando el vehículo está estacionado y el motor apagado. Una vez que la llave está en la posición ACC o ON, este cable proporciona un suministro de energía estable a estos accesorios, permitiéndoles operar o mantenerse cargados.

La Importancia y Función del Cable ACC

La relevancia del cable ACC en el sistema eléctrico automotriz radica en la comodidad que ofrece. Permite a los conductores y pasajeros utilizar ciertas funciones del vehículo sin tener que arrancar el motor. Esto es particularmente útil en situaciones como esperar a alguien en el coche, escuchar la radio durante una pausa, o cargar dispositivos electrónicos sin consumir combustible ni generar emisiones innecesarias.

El uso del cable ACC para alimentar accesorios cuando el motor está apagado ayuda a ahorrar energía y puede contribuir a prolongar la vida útil de la batería del vehículo, siempre y cuando su uso no sea excesivamente prolongado. Proporciona un nivel de confort y entretenimiento dentro del coche, mejorando la experiencia general de conducción y espera.

Normalmente, el interruptor de ignición de un coche tiene varias posiciones:

• OFF (Apagado): Todo el sistema eléctrico principal está desactivado.
• ACC (Accesorios): Se activa el cable ACC, suministrando energía a ciertos accesorios. El motor no arranca.
• ON (Encendido): Se activa la mayoría del sistema eléctrico del vehículo, incluyendo el ACC, pero el motor aún no arranca (a menos que sea un sistema de botón de arranque que combine ON y START).
• START (Arranque): Se activa el motor de arranque para poner en marcha el vehículo.

En resumen, la función primordial del cable ACC es energizar los dispositivos accesorios cuando el vehículo está en un estado de 'espera' o 'accesorios', sin requerir que el motor esté encendido.

¿Cómo Encontrar el Cable ACC en Tu Vehículo?

Localizar el cable ACC puede ser necesario si deseas instalar nuevos accesorios o solucionar problemas eléctricos. Su ubicación exacta puede variar entre modelos y fabricantes de vehículos, pero existen algunos puntos comunes donde suele encontrarse:

• Cerca del interruptor de ignición: Dado que el cable ACC se activa con la llave, a menudo encontrarás una interfaz o un mazo de cables relacionado con el interruptor de ignición, usualmente cerca del volante.
• Detrás o debajo de la consola central: Muchos accesorios (radio, navegación, tomas de corriente) se encuentran en la consola central, por lo que el cable ACC que los alimenta podría estar oculto en esta área.
• Detrás de la unidad de radio: Si estás instalando un nuevo sistema de audio, el cable ACC que alimentaba la radio original será relevante y se encuentra detrás de la unidad principal.
• En la caja de fusibles: Los cables eléctricos, incluido el ACC, están protegidos por fusibles y relés. La caja de fusibles (que puede estar en el habitáculo o bajo el capó) es un lugar crucial para identificar y probar conexiones, incluyendo la del ACC.
• En tomas de accesorios adicionales: Algunos vehículos tienen tomas de corriente adicionales (a menudo llamadas 'tomas de 12V' o 'encendedor de cigarrillos') que se activan con la posición ACC. Los cables que llegan a estas tomas están conectados al circuito ACC.

La forma más fiable y segura de encontrar el cable ACC específico en tu vehículo es:

1. Consultar el manual del propietario o el diagrama de cableado: Este es el primer y más importante paso. El manual suele proporcionar información detallada sobre el sistema eléctrico, incluyendo la ubicación y, a veces, el color de los cables clave como el ACC.
2. Localizar el interruptor de ignición: Identifica el mazo de cables que sale del interruptor de ignición. Usualmente hay varios cables; uno de ellos será el ACC.
3. Inspeccionar las cajas de fusibles: Los diagramas en la tapa de la caja de fusibles o en el manual te indicarán qué fusibles protegen qué circuitos. Busca fusibles etiquetados como 'ACC', 'Radio', 'Audio', 'Cig lighter' (encendedor) o similares. El cable que sale del lado 'caliente' (el que recibe energía solo cuando la llave está en ACC/ON) de estos fusibles es parte del circuito ACC.
4. Usar un multímetro o probador de circuito: Con el vehículo apagado y la llave fuera, puedes probar los cables o los terminales de la caja de fusibles. Luego, gira la llave a la posición ACC y prueba de nuevo. El cable o terminal que muestre voltaje (generalmente alrededor de 12V) solo en la posición ACC (y ON/START) es el cable o circuito ACC. Asegúrate de desconectar la batería antes de manipular cables directamente para evitar cortocircuitos.

Ejemplo Práctico: Conectar un Accesorio al Cable ACC

Imagina que quieres instalar unas luces LED diurnas (DRLs) que se enciendan automáticamente cuando pones la llave en ACC. El kit de instalación suele venir con cables etiquetados: típicamente un cable negro para el negativo/tierra, un cable amarillo para la señal de giro (si las DRLs tienen esa función) y un cable rojo para la alimentación principal, que a menudo se conecta al cable ACC.

Para encontrar un punto de conexión ACC en la caja de fusibles, seguirías estos pasos:

1. Localiza la caja de fusibles de tu vehículo (consulta el manual).
2. Abre la tapa de la caja de fusibles.
3. Consulta el diagrama de fusibles para identificar fusibles que controlen accesorios (radio, encendedor, etc.).
4. Con la llave del vehículo *fuera* y el motor apagado, puedes usar un probador de circuito para identificar terminales vacíos o fusibles existentes.
5. Inserta la punta del probador en un terminal vacío o en uno de los lados de un fusible (con el fusible puesto).
6. Gira la llave a la posición ACC. Si el probador se enciende, has encontrado un punto en el circuito ACC.
7. Si no encuentras un terminal vacío adecuado, puedes usar un 'grifo de fusible' (add-a-circuit) en un fusible existente que esté en el circuito ACC (identificado en el paso anterior).
8. Otra opción, mencionada en la información proporcionada, es probar los terminales de los relés. Puedes retirar un relé no crítico (como el del claxon) e identificar los terminales en el zócalo. Usando el probador, verifica qué terminal se activa en la posición ACC. Luego, puedes insertar el cable de tu accesorio en ese terminal (con precaución y con la batería desconectada) antes de reinstalar el relé.

Una vez conectado el cable rojo de tus DRLs a este punto ACC, las luces se encenderán cuando gires la llave a ACC o ON, y se apagarán cuando la gires a OFF, cumpliendo la función deseada.

Entendiendo los Colores de los Cables Eléctricos en el Auto: Negro y Amarillo

La pregunta sobre el significado de cables de colores específicos, como el amarillo y el negro, es muy común. Es importante entender que, aunque existen convenciones, los colores de los cables en el cableado automotriz pueden variar significativamente entre fabricantes y modelos, e incluso dentro del mismo vehículo para diferentes sistemas.

Sin embargo, basándonos en la información proporcionada y las convenciones generales (incluyendo las de sistemas de Corriente Continua - DC, que es lo que usa un coche):

• Cable Negro: En sistemas de corriente continua (DC), que es lo que opera en un automóvil, el cable negro es típicamente el conductor negativo o de tierra (ground). Este cable completa el circuito volviendo al chasis del vehículo o directamente al terminal negativo de la batería.
• Cable Amarillo: El significado de un cable amarillo puede ser más variable. En el ejemplo de las luces DRLs mencionado anteriormente, un cable amarillo se usa para la señal de giro. Esto indica que un cable amarillo podría ser un cable de señal para una función específica (como una luz intermitente, un sensor, etc.), o un cable de alimentación para un componente particular. No tiene un significado universal único como el negro (negativo) o el rojo (positivo principal/ACC en muchos casos).

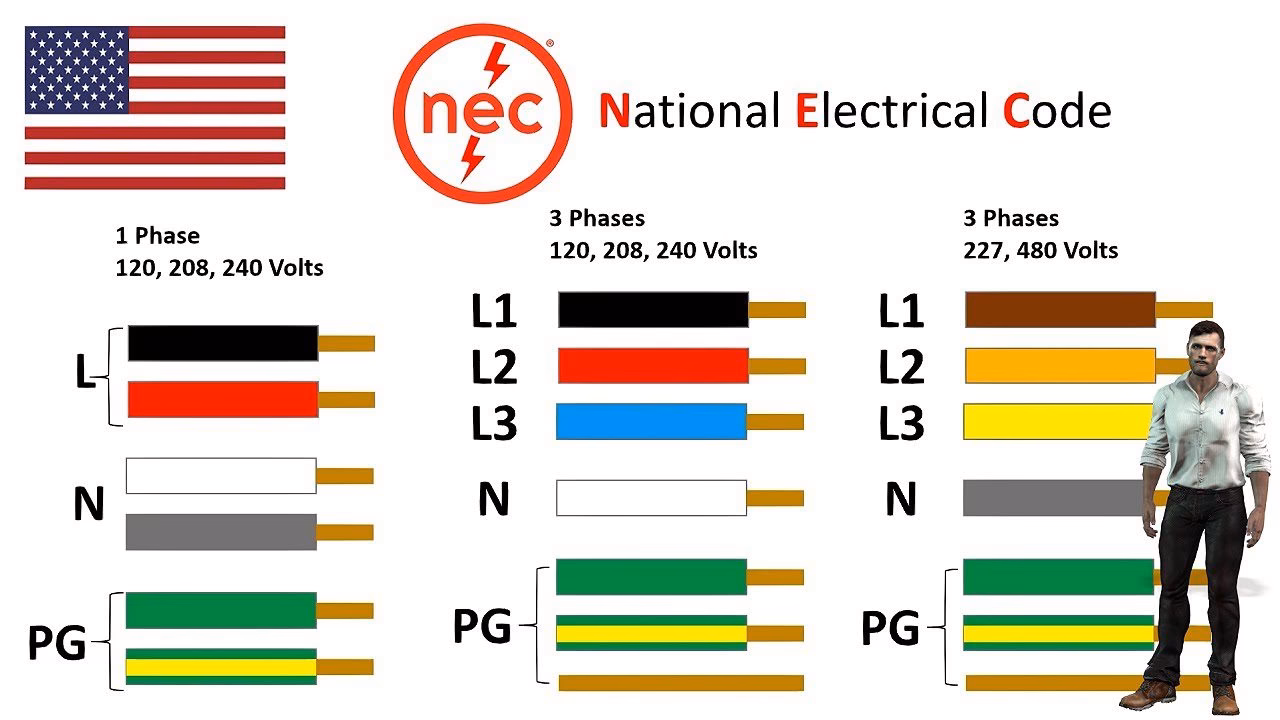

La información proporcionada también menciona el código de colores para instalaciones eléctricas en México (NOM-001-SEDE-2012), donde el verde o verde/amarillo es tierra, el blanco es neutro y el negro es 'caliente' (fase) en sistemas de Corriente Alterna (AC). Sin embargo, esto se refiere a instalaciones residenciales o comerciales y no es directamente aplicable al cableado interno de un automóvil, que opera principalmente con Corriente Continua (DC). La única coincidencia es que en DC, el negro suele ser negativo/tierra y el verde/amarillo también puede ser tierra.

Por lo tanto, si te encuentras con un cable amarillo y un cable negro en tu auto:

• El cable negro es casi con seguridad el negativo o la tierra para el componente al que están conectados.
• El cable amarillo tiene una función que depende del circuito específico. Podría ser un cable de alimentación para un componente, un cable de señal, o tener alguna otra función específica definida por el fabricante del vehículo o del accesorio (como la señal de giro en el ejemplo de las DRLs).

Si encuentras un cable que es amarillo y negro a rayas (un solo cable con ambos colores), su significado es aún más específico del fabricante y del circuito. No hay una regla universal en el texto proporcionado para un cable con esta combinación de colores. Su función solo puede determinarse consultando el diagrama de cableado específico de ese vehículo o el manual de instalación del accesorio al que pertenece.

Precauciones al Trabajar con el Cable ACC y el Sistema Eléctrico

Manipular el sistema eléctrico de un vehículo requiere precaución para evitar daños al coche o lesiones personales. Al trabajar con el cable ACC o cualquier otro cableado, ten en cuenta lo siguiente:

• Vehículo Apagado y Llave Retirada: Siempre asegúrate de que el vehículo esté completamente apagado y, si es posible, retira la llave del interruptor de ignición antes de realizar cualquier conexión o prueba. Esto evita que los circuitos se energicen inesperadamente.
• Desconectar la Batería: Para mayor seguridad, especialmente al realizar conexiones importantes o trabajar cerca de terminales expuestos, desconecta el terminal negativo de la batería del vehículo. Esto elimina el riesgo de cortocircuitos accidentales.
• Evitar el Uso Prolongado con Motor Apagado: Aunque el cable ACC permite usar accesorios sin arrancar el motor, el uso prolongado agotará la batería del vehículo, lo que podría impedir que arranque. Controla el tiempo que utilizas los accesorios con el motor apagado.
• Asegurar la Adaptación de Energía Correcta: Al conectar accesorios, verifica que el consumo de energía del dispositivo sea compatible con la capacidad del circuito ACC y que utilices fusibles de la capacidad adecuada. Un consumo excesivo puede sobrecargar el circuito y dañar componentes o incluso causar un incendio.
• Precaución con Dispositivos de Alta Potencia: Equipos como sistemas de sonido potentes o calentadores pueden demandar mucha energía. Asegúrate de que el cableado y el circuito ACC puedan manejar la carga. En algunos casos, es mejor conectar estos dispositivos directamente a la batería a través de un relé, activado por el cable ACC, para no sobrecargar el circuito original.
• Inspecciones Regulares: Revisa periódicamente el cableado y las conexiones de los accesorios instalados para detectar signos de desgaste, corrosión o daños.
• Evitar Cortocircuitos: Sé extremadamente cuidadoso para no dejar cables expuestos o permitir que los cables positivo y negativo hagan contacto. Un cortocircuito puede dañar gravemente el sistema eléctrico del vehículo.
• Monitorear el Nivel de la Batería: Si has usado accesorios con el motor apagado, presta atención a la batería. Si notas que el arranque es lento, puede ser necesario conducir para recargarla o usar un cargador de batería.

La seguridad debe ser siempre la prioridad al trabajar con el sistema eléctrico de tu auto. Si no estás seguro de cómo proceder, consulta a un profesional.

Preguntas Frecuentes sobre el Cable ACC y el Cableado Automotriz

Aquí respondemos algunas preguntas comunes relacionadas con el cable ACC y los colores de los cables:

P: ¿Cuál es la función principal del cable ACC?
R: Su función es proporcionar energía a dispositivos accesorios del vehículo, como la radio, el GPS o los cargadores, cuando el interruptor de ignición está en la posición 'ACC' o 'ON', sin necesidad de arrancar el motor.

P: ¿Dónde se localiza típicamente el cable ACC en un vehículo?
R: El cable ACC suele estar relacionado con el interruptor de ignición y se puede encontrar cerca de él, en la consola central, detrás de la radio, en la caja de fusibles o en tomas de accesorios.

P: ¿Qué relación tiene el cable ACC con el interruptor de ignición?
R: El cable ACC se activa específicamente cuando el interruptor de ignición se gira a la posición 'ACC' o 'ON', recibiendo energía de la batería a través de ese interruptor.

P: ¿Puedo conectar múltiples accesorios al mismo cable ACC?
R: Debes tener mucha precaución. El cable ACC y su circuito asociado (incluyendo el fusible) están diseñados para soportar una carga máxima. Conectar demasiados accesorios o dispositivos de alto consumo puede sobrecargar el circuito, fundir fusibles repetidamente o dañar el cableado o los componentes conectados. Es mejor usar un relé si necesitas alimentar varios accesorios o uno de alta potencia, activando el relé con el cable ACC pero tomando la energía directamente de la batería (con un fusible apropiado cerca de la batería).

P: ¿Se pueden usar los accesorios conectados al cable ACC por mucho tiempo con el vehículo apagado?
R: No es recomendable un uso prolongado. Usar accesorios con el motor apagado consume energía de la batería del vehículo. Un uso extendido puede descargar la batería hasta un punto en que el vehículo no pueda arrancar.

P: ¿Qué significan los colores amarillo y negro en los cables de mi auto?
R: Basado en la información proporcionada, el cable negro en sistemas automotrices (DC) es generalmente el negativo o de tierra. El cable amarillo puede tener varias funciones dependiendo del circuito específico; en un ejemplo dado, se usa para la señal de giro, indicando que puede ser un cable de señal o de alimentación para un componente particular. Un cable *combinado* amarillo y negro no tiene un significado universal definido en la información, y su función dependería del diagrama de cableado específico del vehículo o accesorio.

P: ¿El cable ACC existe en todos los vehículos?
R: La mayoría de los vehículos modernos cuentan con un circuito de accesorios similar al ACC, aunque su implementación exacta puede variar entre modelos y fabricantes.

Conclusión

El cable ACC, aunque a menudo invisible, es un héroe anónimo en el sistema eléctrico de nuestro coche, facilitando el uso de accesorios que mejoran nuestra experiencia de conducción. Comprender su función, saber cómo localizarlo y utilizarlo de manera segura es fundamental para mantener la comodidad y la funcionalidad de nuestro vehículo.

Respecto a los colores de los cables como el amarillo y el negro, hemos visto que el negro es convencionalmente el negativo o tierra en el ámbito automotriz (DC), mientras que el amarillo puede desempeñar diversas funciones dependiendo del circuito. La clave está en consultar los diagramas específicos del vehículo o accesorio y, ante la duda, utilizar herramientas de prueba como un multímetro.

Al interactuar con el cableado automotriz, la seguridad es primordial. Desconectar la batería, evitar sobrecargar los circuitos y realizar inspecciones regulares son pasos esenciales para prevenir problemas. Al desvelar el propósito del cable ACC y entender mejor el lenguaje de colores de los cables, equipamos nuestros vehículos y nos preparamos para un viaje más seguro y conveniente.
