Cables Eléctricos para Autos: Tipos y Usos

El rugido de un motor, el brillo de los faros, el sonido envolvente de tu música favorita... todo en un vehículo moderno depende de una red invisible pero vital: el sistema eléctrico. Y en el corazón de este sistema se encuentran los cables, los conductores que transportan la energía y la información necesarias para que cada componente funcione a la perfección. Comprender los diferentes tipos de cables automotrices es fundamental, no solo para los mecánicos, sino para cualquier propietario que desee entender mejor su coche y garantizar su correcto funcionamiento.

Estos cables no son simples hilos; son componentes de ingeniería diseñados para soportar las duras condiciones del entorno automotriz, como temperaturas extremas, vibraciones constantes, exposición a químicos y humedad. Su correcta selección y mantenimiento son cruciales para la seguridad, la fiabilidad y el rendimiento del vehículo.

¿Qué son los Cables Automotrices?

En términos generales, el cable eléctrico utilizado en vehículos automotores es un tipo de cable automotriz, a menudo identificado por estándares como TFF o TWK. Se caracteriza por tener un alambre de cobre trenzado, lo que le confiere una gran flexibilidad, esencial para su instalación en espacios reducidos y complejos. Este conductor de cobre suave está recubierto por una capa de aislamiento de material termoplástico, comúnmente policloruro de vinilo (PVC).

La construcción trenzada del conductor de cobre permite que el cable sea fácilmente maniobrable durante la instalación y reduce la fatiga por vibración. El aislamiento de PVC, por su parte, no solo aísla eléctricamente el conductor, sino que también lo protege del entorno. Estos cables conservan sus propiedades eléctricas y mecánicas a lo largo del tiempo, asegurando que la conducción de energía se realice de manera segura y eficaz en todo el sistema eléctrico del vehículo.

Características Clave de los Cables de Baja Tensión para Vehículos

Los cables de baja tensión, que constituyen la mayor parte del cableado en un automóvil, poseen características específicas para cumplir con los rigurosos requisitos automotrices:

• Conductor Flexible: Utilizan cobre de temple suave, cableado en múltiples hilos finos para lograr una excelente flexibilidad.
• Aislamiento Resistente: La capa de PVC no solo es un aislante eficaz, sino que también es retardante a la llama, resistente a la abrasión, al calor y a la humedad.
• Resistencia Química: Están diseñados para soportar el contacto con sustancias comunes en un vehículo, como gasolina, aceites, disolventes y otros agentes químicos.
• Baja Tensión: Están optimizados para operar con tensiones de servicio de hasta 0.6 kV, la tensión típica en los sistemas eléctricos de vehículos.
• Amplio Rango de Temperatura: Pueden operar a temperaturas de hasta 60 °C, 75 °C o incluso 90 °C, dependiendo de la especificación concreta y el entorno de instalación.

Aplicaciones Típicas del Cableado de Baja Tensión

Estos cables flexibles de cobre (TFF o TWK) son omnipresentes en el cableado de baja tensión de los vehículos. Sus aplicaciones incluyen:

• Alambrado del sistema de arranque de motores de combustión interna.
• Sistemas de carga de baterías.
• Conexiones en fuentes de energía ininterrumpida (UPS) a bordo.
• Cableado de tableros eléctricos de control.
• Conexiones a baterías de vehículos.
• Fabricación de arneses eléctricos para vehículos automotrices en general.
• Alambrado de diversos aparatos y componentes eléctricos en el vehículo (luces, limpiaparabrisas, sistemas de climatización, etc.).

Su flexibilidad los hace ideales para rutas de cableado complejas, mientras que su resistencia a factores ambientales y químicos garantiza la durabilidad y la seguridad de las conexiones en entornos tanto secos como húmedos.

Los Diferentes Tipos de Cables Automotrices

Más allá del cable de baja tensión general, existen cables especializados diseñados para funciones específicas dentro del vehículo. Con el aumento de la electrónica y la tecnología, la diversidad de cables se ha incrementado significativamente. Explorar estos tipos nos ayuda a entender la complejidad de la red eléctrica de un automóvil.

Cables de Batería

Considerados las "arterias" principales del sistema eléctrico, los cables de batería son cables de alta capacidad diseñados para manejar las grandes corrientes que se requieren para arrancar el motor y alimentar los sistemas eléctricos principales del vehículo. Suelen ser de calibre grueso, fabricados con cobre o aluminio, y cuentan con un aislamiento particularmente robusto y grueso para proteger contra el calor del motor y la corrosión.

Cables de Encendido (Cables de Bujía)

Estos cables son responsables de transmitir la corriente de alta tensión desde la bobina de encendido hasta las bujías, generando la chispa necesaria para la combustión. Deben ser capaces de soportar tensiones extremadamente altas y temperaturas elevadas. Están compuestos típicamente por un conductor central (a menudo de cobre o aleaciones de níquel) rodeado por un aislamiento de silicona o materiales similares, conocido por su alta resistencia térmica y dieléctrica. Unos cables de encendido en mal estado pueden provocar fallos de encendido, pérdida de potencia y un mayor consumo de combustible.

Cables de Comunicación

Con la creciente integración de la electrónica en los vehículos, los cables de comunicación se han vuelto esenciales. Permiten la transmisión de datos entre diferentes módulos y sistemas, como la unidad de control del motor (ECU), sistemas de infoentretenimiento, navegación, sistemas de seguridad (airbags, ABS) y más. Suelen utilizar conductores de cobre con aislamientos optimizados para la transmisión de señales digitales, como polietilenos reticulados, que minimizan la interferencia y aseguran una transmisión de datos rápida y fiable.

Cables de Alimentación y Control

Estos cables forman una extensa red que distribuye energía y señales de control a componentes eléctricos y electrónicos dispersos por todo el vehículo. Alimentan sistemas como las luces exteriores e interiores, el sistema de aire acondicionado, los elevalunas eléctricos, los cierres centralizados, los sensores y actuadores. Generalmente, utilizan conductores de cobre o aluminio con aislamiento de PVC resistente a la abrasión, los químicos y las variaciones de temperatura. Un fallo en uno de estos cables puede causar problemas localizados, como una luz que parpadea o un componente que deja de funcionar.

Cables Coaxiales

Los cables coaxiales son expertos en la transmisión de señales de alta frecuencia con mínima interferencia. Su estructura, con un conductor central de cobre rodeado por un aislamiento dieléctrico, un blindaje de malla de cobre y una cubierta exterior, los hace ideales para aplicaciones como la radio (AM/FM), el GPS y las antenas de comunicación inalámbrica. La calidad de la recepción de radio o la precisión del GPS dependen en gran medida de la integridad y calidad de este tipo de cable.

Cables de Fibra Óptica

Aunque menos comunes que los cables de cobre, la fibra óptica está ganando terreno en los vehículos de gama alta y en los sistemas que requieren una transmisión de datos a altísima velocidad y con total inmunidad a las interferencias electromagnéticas. Se utilizan en sistemas de infoentretenimiento avanzados, redes de comunicación entre módulos y sistemas de asistencia al conductor. Están hechos de finos hilos de vidrio o plástico recubiertos, y su principal ventaja es la capacidad de transmitir grandes cantidades de datos a lo largo de distancias considerables sin degradación de la señal.

Un Componente Clave: Los Cables para Parlantes de Audio Car

Dentro del amplio mundo del cableado automotriz, los cables dedicados al sistema de audio del coche merecen una mención especial, dada su influencia directa en la calidad del sonido. Estos cables transportan la señal eléctrica, ya convertida a formato analógico por el amplificador o la fuente de sonido, hasta los parlantes, donde se transforma en ondas sonoras.

Función y Características Específicas

Los cables para parlantes son, en esencia, cables eléctricos, pero con particularidades diseñadas para la transmisión de señales de audio:

• Material Conductor: Pueden ser de cobre puro o de aluminio con revestimiento de cobre (CCA). El cobre es el material preferido por su conductividad superior.
• Estructura Trenzada: Suelen estar formados por muchos hilos finos trenzados (el ánima del cable), lo que les confiere la flexibilidad necesaria para ser instalados en los huecos y recovecos del vehículo.
• Aislamiento Protector: Cuentan con una funda aislante (normalmente de PVC) que protege el conductor, lo mantiene unido y ayuda a diferenciar el polo positivo (+) del negativo (-), a menudo mediante colores o marcas.

El rol de estos cables en el sonido del coche es fundamental. Son el último eslabón antes de que la señal llegue a los parlantes, y su calidad impacta directamente en la fidelidad, claridad y potencia del sonido emitido. Un cable de baja calidad puede introducir ruido, atenuar la señal o perder detalles, degradando la experiencia auditiva.

Duelo de Conductores: OFC vs. CCA

Al elegir cables para parlantes, la decisión principal suele centrarse en el material del conductor: Cobre Libre de Oxígeno (OFC) o Aluminio con Revestimiento de Cobre (CCA). Sus diferencias radican en el rendimiento, la durabilidad y el costo.

Si bien los cables CCA son una opción más económica y ligera, los cables OFC son generalmente considerados superiores para sistemas de audio car de calidad, ofreciendo mejor durabilidad, menor degradación de la señal y mayor resistencia a la corrosión. Para asegurar la mejor fidelidad y longevidad de la instalación de audio, el cable OFC es la elección preferida por muchos entusiastas.

Claves para Elegir el Cable de Parlante Ideal

La selección del cable adecuado para tus parlantes implica considerar varios factores:

• Calibre (Grosor): Determina cuánta corriente puede transportar el cable. Un calibre más bajo indica un cable más grueso. Para parlantes de coche, los calibres más comunes y recomendados son el 16 o el 12. Un cable más grueso (calibre menor) es necesario para parlantes de mayor potencia o para recorridos de cable más largos, ya que reduce la pérdida de señal por resistencia.
• Composición (OFC vs CCA): Como se discutió, OFC es generalmente la mejor opción para un rendimiento y durabilidad óptimos, aunque CCA puede ser suficiente para sistemas básicos o con presupuesto limitado.
• Longitud del Recorrido: Cuanto más largo sea el cable, mayor será su resistencia total. Para tiradas largas, es aún más importante usar un calibre adecuado (más grueso) y, si es posible, OFC para minimizar la pérdida de señal.
• Número de Hilos: Un mayor número de hilos finos trenzados para el mismo calibre resulta en un cable más flexible y, a menudo, con mejor capacidad de conducción para señales de audio.
• Ausencia de Oxígeno (OFC): Buscar cables etiquetados como OFC garantiza una mayor pureza del cobre y, por lo tanto, mejor resistencia a la oxidación y la corrosión, lo que se traduce en una mayor vida útil del cable.
• Grosor y Calidad del Revestimiento: Un revestimiento de PVC grueso y de buena calidad no solo protege el conductor, sino que también contribuye a la flexibilidad del cable y facilita la identificación clara de los polos positivo y negativo.

La elección correcta del cable de parlante, considerando estos factores, es tan importante como seleccionar buenos parlantes o un buen amplificador para lograr un sonido de alta calidad en tu coche.

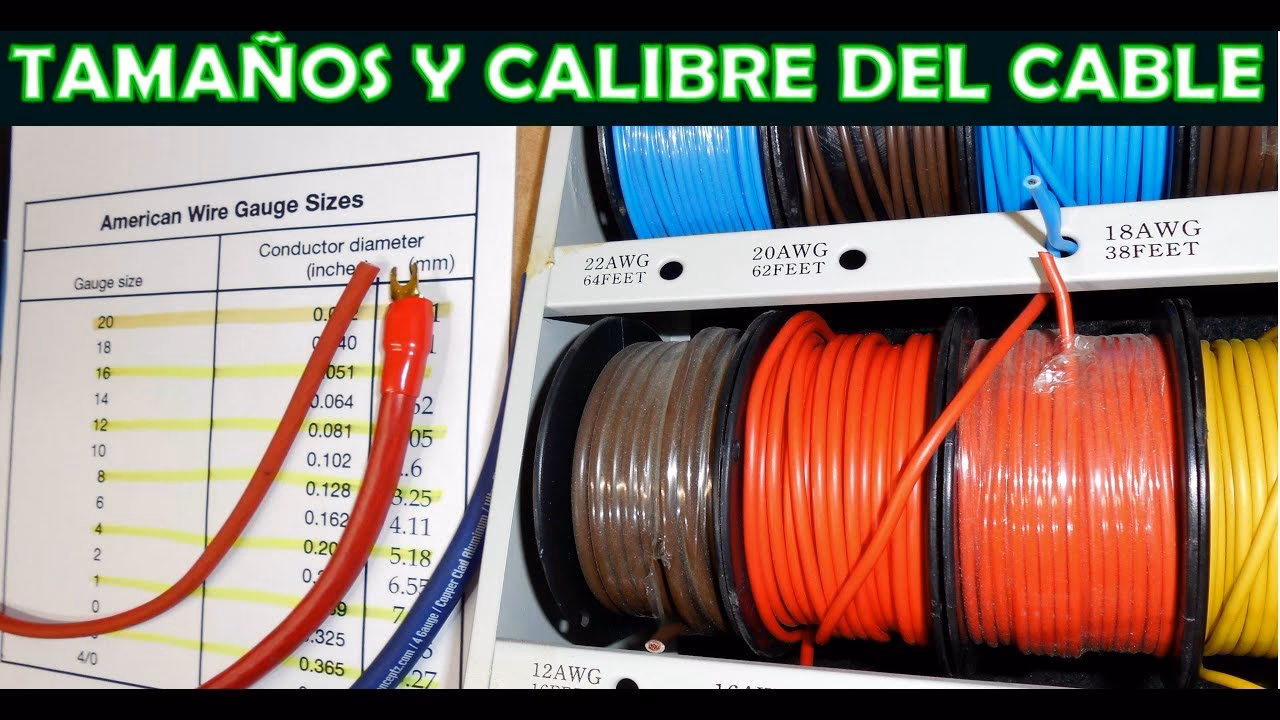

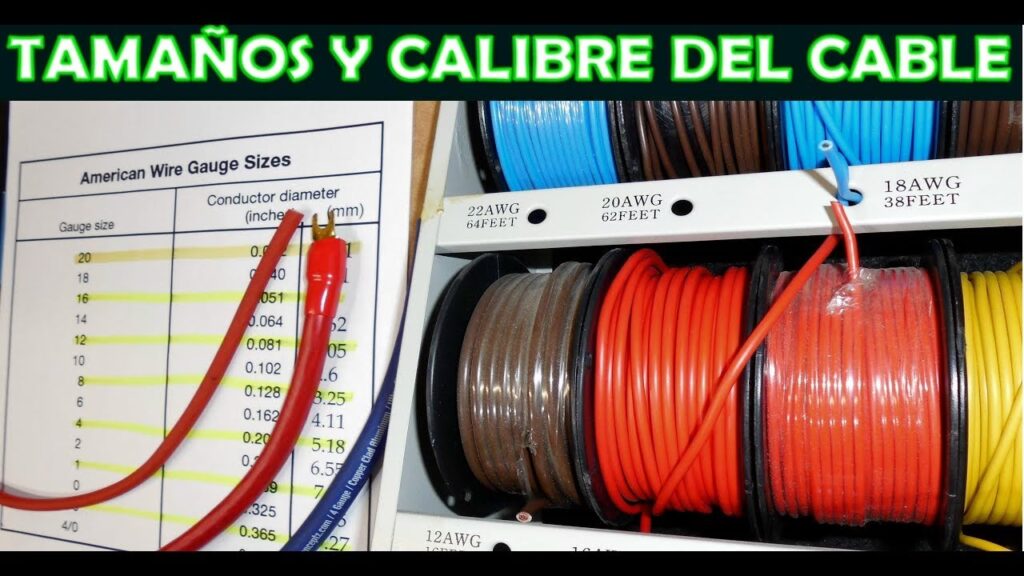

Calibres Utilizados en el Cableado Automotriz (General)

Si bien hemos detallado los calibres para parlantes (16 y 12 principalmente), el cableado general de un vehículo utiliza una amplia gama de calibres. La elección del calibre adecuado para cada circuito depende fundamentalmente de la cantidad de corriente eléctrica (amperios) que dicho circuito necesita transportar y la longitud del cable. Un cable demasiado delgado para la corriente requerida puede sobrecalentarse, dañar el aislamiento y representar un riesgo de incendio. La norma general es que, a mayor corriente o mayor longitud, se necesita un calibre más bajo (cable más grueso) para minimizar la resistencia y la caída de voltaje.

Preguntas Frecuentes sobre el Cableado Automotriz

A continuación, abordamos algunas dudas comunes sobre los cables eléctricos en vehículos:

¿Cuál es el tipo de cable más común en un vehículo?

El cable automotriz general, a menudo identificado como TFF o TWK, es el más extendido para sistemas de baja tensión. Se caracteriza por su conductor de cobre trenzado y aislamiento de PVC resistente.

¿Qué características debe tener un buen cable automotriz?

Debe ser flexible, resistente a la abrasión, calor, humedad, gasolina, aceites y químicos. Un buen aislamiento de PVC es crucial para la seguridad y durabilidad.

¿Dónde se usan típicamente los cables de baja tensión en un auto?

Se utilizan en una amplia gama de aplicaciones, incluyendo sistemas de arranque, carga de baterías, cableado de tableros, luces, sistemas de climatización y la fabricación general de arneses automotrices.

¿Qué calibre de cable se recomienda para los parlantes de un auto?

Para sistemas de audio car, los calibres más comunes y recomendados son el 16 o el 12, especialmente si son de cobre (OFC), ya que ofrecen un buen equilibrio entre grosor y capacidad de transmisión para señales de audio amplificadas.

¿Es mejor el cable OFC o CCA para el audio del coche?

Aunque los cables CCA son más económicos y ligeros, los cables OFC (Cobre Libre de Oxígeno) son generalmente superiores para el audio de coche debido a su mayor durabilidad, mejor conducción, menor sensibilidad a la corrosión y rendimiento más consistente a largo plazo, especialmente en tiradas largas.

¿Puedo usar cualquier cable eléctrico doméstico en mi coche?

No es recomendable. Los cables automotrices están diseñados específicamente para las condiciones adversas de un vehículo (vibración, temperatura, químicos). Los cables domésticos no suelen tener el aislamiento o la resistencia a estos factores, lo que podría provocar fallos, cortocircuitos o incendios.

¿Cómo sé qué calibre de cable necesito para un componente específico?

Debes consultar el manual de servicio del vehículo o las especificaciones del componente (por ejemplo, un amplificador de audio indica el calibre de cable de alimentación recomendado). Si no estás seguro, es mejor consultar a un profesional o usar un calibre ligeramente mayor de lo estrictamente necesario para estar seguro.

Conclusión

Los cables eléctricos son los héroes no reconocidos del mundo automotriz. Desde la simple luz de cortesía hasta los complejos sistemas de comunicación, cada función eléctrica depende de un cable adecuado para la tarea. Hemos visto la diversidad, desde los robustos cables de batería y encendido hasta los especializados cables coaxiales y de fibra óptica, sin olvidar la importancia de elegir bien los cables para parlantes (OFC vs CCA, calibre 16 o 12) para disfrutar de un buen sonido.

Comprender los tipos, características y usos de estos cables es esencial para diagnosticar problemas, realizar reparaciones o mejoras de manera segura y eficiente. La elección correcta garantiza no solo que un componente funcione, sino que lo haga de forma fiable, segura y con el rendimiento óptimo esperado. Así que la próxima vez que veas un manojo de cables bajo el capó o el tablero, recordarás que son mucho más que simples alambres: son la red vital que da vida a tu vehículo.
