¿Qué es un Resistor Automotriz en la ECU?

En el mundo automotriz moderno, la electricidad y la electrónica juegan un papel cada vez más importante en el diagnóstico y la reparación. Los vehículos actuales están repletos de sistemas de gestión electrónica y módulos de control, siendo la ECU (Unidad de Control del Motor) uno de los componentes más vitales. Dentro de estas complejas unidades, encontramos elementos electrónicos fundamentales que cumplen funciones específicas para asegurar el correcto funcionamiento del vehículo. Uno de estos componentes esenciales es el resistor, un pequeño pero poderoso dispositivo que influye directamente en el flujo de la corriente eléctrica.

Este artículo se sumergirá en el mundo de las resistencias eléctricas dentro de la ECU automotriz. Exploraremos qué son exactamente, cuáles son sus características principales y por qué son indispensables para el funcionamiento óptimo de los sistemas electrónicos del vehículo. Comprender estos componentes es clave para cualquier técnico o entusiasta que desee profundizar en la electrónica automotriz.

¿Qué es un Resistor Eléctrico?

Un resistor, o resistencia eléctrica, es un componente pasivo diseñado específicamente para oponerse al paso de la corriente eléctrica a través de él. Piensa en una tubería de agua: la resistencia sería como una sección más estrecha que dificulta el paso del agua. En un circuito eléctrico, esta 'dificultad' se traduce en una caída de voltaje y una limitación del flujo de electrones. Los resistores son utilizados para regular la cantidad de corriente que fluye en un circuito, ya sea para proteger otros componentes más sensibles, para ajustar niveles de voltaje, o para generar calor.

En la ECU automotriz, los resistores cumplen múltiples funciones vitales. Ayudan a establecer las condiciones de operación adecuadas para los microprocesadores, los amplificadores y otros componentes activos. Controlan la corriente que llega a sensores y actuadores, y son parte integral de circuitos más complejos como filtros, divisores de voltaje y limitadores de corriente. Sin los resistores, el preciso control electrónico que caracteriza a los vehículos modernos simplemente no sería posible.

Características Clave de los Resistores

Al hablar de resistores, hay tres características fundamentales que debemos entender:

• Resistencia Óhmica: Esta es la característica principal y define la oposición del resistor al flujo de corriente. Se mide en Ohmios (Ω). Valores comunes se expresan también en Kilo-Ohmios (kΩ, 1000 Ω) y Mega-Ohmios (MΩ, 1.000.000 Ω). Cuanto mayor sea el valor en Ohmios, menor será la corriente que permitirá pasar para un voltaje dado (según la Ley de Ohm: V = I * R).
• Potencia Máxima de Disipación: Cuando la corriente fluye a través de un resistor, parte de la energía eléctrica se convierte en calor. La potencia de disipación, medida en Vatios (W), indica la cantidad máxima de calor que un resistor puede disipar de forma segura sin dañarse. Esta capacidad depende en gran medida de la construcción física y el tamaño del resistor. En las ECUs, donde los componentes suelen ser pequeños, la disipación de calor es una consideración importante para evitar fallos por sobrecalentamiento.
• Tolerancia: Los resistores se fabrican con un valor nominal (el valor indicado en el componente), pero su valor real puede variar ligeramente. La tolerancia es el porcentaje de variación máxima permitida respecto a ese valor nominal. Por ejemplo, una resistencia de 100 Ω con una tolerancia del ±5% tendrá un valor real que puede estar entre 95 Ω y 105 Ω. En circuitos críticos de la ECU, se utilizan resistores de baja tolerancia (1% o 2%) para asegurar una mayor precisión en las mediciones y el control.

Estas características son cruciales al seleccionar el resistor adecuado para una aplicación específica dentro de la ECU. El ingeniero debe considerar el valor de resistencia necesario para la función deseada, la potencia que deberá soportar sin sobrecalentarse y la precisión requerida para el correcto funcionamiento del circuito.

Tipos de Resistores Fijos en la ECU

Los resistores se pueden clasificar de diversas maneras. Una distinción importante es entre resistores fijos (cuyo valor de resistencia es constante) y resistores variables (cuyo valor se puede ajustar, como potenciómetros o reóstatos, a menudo usados como sensores). En el contexto de la ECU, la mayoría de los resistores son de valor fijo y se clasifican principalmente por el material y la técnica de fabricación:

• Resistencias de Hilo Bobinado: Estas resistencias se construyen enrollando un alambre resistivo (como nicromo) alrededor de un núcleo aislante. Son robustas y capaces de disipar potencias relativamente altas (generalmente > 2W). Sin embargo, para valores de alta resistencia, requerirían una gran cantidad de hilo, lo que las haría voluminosas. Por ello, no son tan comunes dentro de las ECUs modernas, que buscan miniaturización.
• Resistencias Químicas o de Composición: Históricamente, estas se hacían mezclando carbón pulverizado con un material aglomerante. La proporción de carbón determina la resistividad. Son económicas y adecuadas para bajas potencias (generalmente < 2W). Dentro de esta categoría, los tipos más utilizados en electrónica, incluida la automotriz, son:
  • Resistencias de Película de Carbono: Se deposita una película delgada de carbono sobre un sustrato cerámico. Posteriormente, se corta una espiral en la película para ajustar el valor de resistencia. Son económicas y ampliamente usadas en circuitos de baja potencia.
  • Resistencias de Película Metálica: Similar a las de película de carbono, pero utilizando una película de óxido metálico o una aleación metálica. Ofrecen mejor precisión, estabilidad y menor ruido que las de película de carbono, siendo comunes en ECUs donde se requiere mayor fiabilidad.
• Resistencias de Montaje Superficial (SMD - Surface Mount Device): Estas son la norma en la electrónica moderna, incluidas las ECUs. Son muy pequeñas y se sueldan directamente sobre la superficie de la placa de circuito impreso. Utilizan tecnologías de película gruesa o delgada (a menudo óxido metálico) y permiten una alta densidad de componentes en la placa. Son eficientes en disipación de calor para su tamaño y ofrecen buena estabilidad.

En una ECU típica, la mayoría de los resistores que encontraremos serán de película metálica o de película de carbono, especialmente en formato SMD, debido a las necesidades de miniaturización, precisión y coste-eficiencia.

El Código de Colores: Interpretando el Valor de las Resistencias

Para las resistencias de tamaño más grande o de alta potencia, el valor de resistencia y la potencia suelen estar impresos directamente en el cuerpo con números y letras. Sin embargo, para las resistencias más pequeñas, especialmente las de tipo químico o de película (generalmente de potencia inferior a 2W, aunque algunas de película metálica de mayor potencia también pueden usarlo), se utiliza un sistema de bandas de color para indicar su valor óhmico y tolerancia. Este sistema es una convención internacional.

El código de colores consiste en una serie de bandas pintadas alrededor del cuerpo de la resistencia. Se leen comenzando por el extremo que tiene las bandas más juntas o una banda más ancha. El número de bandas puede variar (normalmente 4 o 5 bandas), y cada color corresponde a una cifra, un multiplicador o una tolerancia.

La tabla estándar del código de colores es fundamental:

Interpretación del Código de Colores (4 bandas):

• 1ª banda: Primera cifra significativa.
• 2ª banda: Segunda cifra significativa.
• 3ª banda: Multiplicador (potencia de 10 por la que se multiplican las cifras anteriores).
• 4ª banda: Tolerancia.

Ejemplo (4 bandas): Resistencia con bandas Amarillo - Violeta - Naranja - Oro.

• Amarillo = 4 (1ª cifra)
• Violeta = 7 (2ª cifra)
• Naranja = 3 (Multiplicador 10³ o 1000)
• Oro = ±5% (Tolerancia)

Valor = 47 * 1000 Ω = 47.000 Ω o 47 kΩ. La tolerancia es ±5%, lo que significa que el valor real está entre 47.000 * 0.95 = 44.650 Ω y 47.000 * 1.05 = 49.350 Ω.

Interpretación del Código de Colores (5 bandas - para resistencias de precisión):

• 1ª banda: Primera cifra significativa.
• 2ª banda: Segunda cifra significativa.
• 3ª banda: Tercera cifra significativa.
• 4ª banda: Multiplicador.
• 5ª banda: Tolerancia.

Ejemplo (5 bandas): Resistencia con bandas Marrón - Verde - Amarillo - Naranja - Rojo.

• Marrón = 1 (1ª cifra)
• Verde = 5 (2ª cifra)
• Amarillo = 4 (3ª cifra)
• Naranja = 3 (Multiplicador 10³ o 1000)
• Rojo = ±2% (Tolerancia)

Valor = 154 * 1000 Ω = 154.000 Ω o 154 kΩ. La tolerancia es ±2%, lo que significa que el valor real está entre 154.000 * 0.98 = 150.920 Ω y 154.000 * 1.02 = 157.080 Ω.

Es importante notar que en el código de colores, el color Oro y Plata solo se usan como multiplicadores (para valores menores a 1 Ohm) o como indicadores de tolerancia. El color Amarillo no se usa para tolerancia.

La Importancia de Conocer los Resistores para el Técnico Automotriz

Para un técnico automotriz moderno, tener un conocimiento sólido de los componentes electrónicos, incluyendo los resistores, es indispensable. Las fallas en los sistemas electrónicos a menudo se deben a componentes defectuosos en la ECU o en otros módulos. Saber identificar un resistor, comprender su función en un circuito específico y poder verificar su valor (usando un multímetro o polímetro) son habilidades críticas.

Aunque la reparación a nivel de componente dentro de la ECU puede ser compleja y requerir equipos especializados, la capacidad de diagnosticar si un resistor o un circuito asociado está funcionando correctamente es fundamental. Además, muchos sensores automotrices son en realidad resistores variables (como los sensores de temperatura tipo NTC o PTC) o utilizan resistores fijos en su circuito interno. Entender cómo funcionan los resistores ayuda a comprender el funcionamiento de estos sensores.

Un técnico capacitado en electrónica automotriz puede abordar diagnósticos más avanzados, identificar la causa raíz de fallas que van más allá de los códigos de avería simples y, en algunos casos, realizar reparaciones a nivel de componente que pueden ser más económicas que reemplazar módulos completos. La especialización en la ECU y su electrónica abre nuevas oportunidades de servicio y permite ofrecer soluciones más completas a los clientes.

Preguntas Frecuentes sobre Resistores Automotrices

Aquí respondemos algunas dudas comunes sobre los resistores en el contexto automotriz:

¿Cuál es la función principal de un resistor en la ECU?

Su función principal es controlar y limitar el flujo de corriente eléctrica en diferentes partes de los circuitos de la ECU. Esto es crucial para proteger componentes sensibles, establecer niveles de voltaje adecuados, y permitir el funcionamiento preciso de los circuitos lógicos y de potencia.

¿Cómo puedo saber el valor de un resistor si no tiene código de colores?

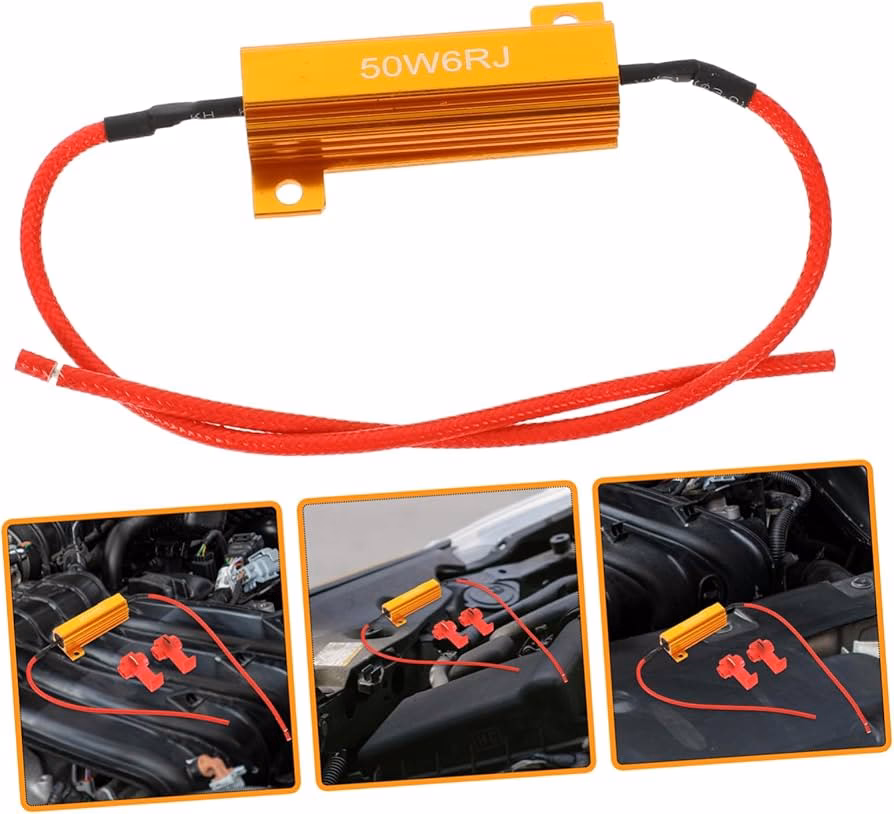

Si el resistor es lo suficientemente grande (generalmente potencias > 2W), es probable que su valor esté impreso directamente en el cuerpo con números y letras (por ejemplo, "10k" para 10 kilo Ohmios o "5W 1R" para 5 Vatios y 1 Ohmio). Para verificar cualquier resistor, se puede utilizar un multímetro configurado en la función de medición de resistencia (Ohmios).

¿Por qué fallan los resistores en una ECU?

Los resistores fijos son componentes relativamente fiables, pero pueden fallar debido a varias razones: sobrecarga de potencia (exceder su límite de Vatios), picos de voltaje, daños físicos (vibración, calor extremo), o simplemente desgaste con el tiempo, aunque esto último es menos común que la sobrecarga o el daño físico. Un resistor fallido a menudo se abre (resistencia infinita) o cambia su valor significativamente.

¿Puedo reemplazar un resistor dañado en la ECU por otro de valor similar?

Idealmente, debes reemplazar un resistor dañado por uno con exactamente el mismo valor de resistencia, la misma tolerancia y la misma (o mayor) potencia de disipación. Usar un resistor con la tolerancia incorrecta podría afectar la precisión del circuito, y uno con menor potencia podría fallar nuevamente. La reparación de ECUs a nivel de componente requiere conocimiento específico y habilidades de soldadura de precisión, especialmente con componentes SMD.

¿Son todos los resistores en un automóvil iguales?

No, los automóviles utilizan una gran variedad de resistores con diferentes valores de resistencia, potencias y tipos de construcción, dependiendo de la aplicación específica. Desde pequeños resistores SMD en la ECU hasta resistores de potencia en sistemas de iluminación o control de motor de ventilador.

Costo de Reemplazo de un Resistor Automotriz

El costo de un resistor individual es generalmente muy bajo, a menudo centavos o unos pocos dólares por pieza. Sin embargo, el costo de "reemplazar un resistor en un automóvil" no se refiere típicamente al componente en sí, sino al diagnóstico y la reparación del circuito o módulo donde se encuentra. Si el resistor está en un módulo accesible (como el resistor de control del motor del ventilador de la calefacción), el costo puede incluir la pieza (generalmente entre $20 y $100 para el módulo o conjunto que contiene el resistor) y la mano de obra (entre $50 y $200, dependiendo de la complejidad y la tarifa del taller). Si el resistor se encuentra dentro de una ECU u otro módulo complejo que requiere reparación a nivel de placa, el costo puede variar enormemente y a menudo implica enviar el módulo a un servicio de reparación especializado o reemplazar el módulo completo, lo cual es significativamente más caro.

Conclusión

Los resistores eléctricos son componentes diminutos pero esenciales en la compleja red electrónica de un vehículo moderno, particularmente dentro de la ECU. Comprender qué son, sus características de resistencia, potencia y tolerancia, y cómo se identifican sus valores (especialmente a través del código de colores), es un paso fundamental para cualquier persona que trabaje o estudie la electrónica automotriz.

El conocimiento de estos componentes básicos no solo ayuda en el diagnóstico y la reparación de fallas, sino que también proporciona una base sólida para entender sistemas electrónicos más avanzados. A medida que los vehículos se vuelven más dependientes de la electrónica, la capacidad de trabajar con estos componentes se vuelve cada vez más valiosa para el técnico automotriz. Dominar estos fundamentos es clave para mantenerse relevante en la industria.
