27/01/2022
La bujía es una pieza fundamental en cualquier motor de combustión de encendido a gasolina. Aunque a menudo pasa desapercibida por su tamaño, su función es crítica: encender la mezcla de aire y combustible dentro del cilindro, generando la explosión que impulsa el pistón y, en última instancia, mueve el vehículo. Sorprendentemente, el principio de diseño básico de la bujía ha permanecido prácticamente inalterado desde su invención, demostrando la eficacia de su concepto original. Sin embargo, la tecnología interna y los materiales han evolucionado para soportar las exigencias de los motores modernos, que operan con voltajes, presiones y temperaturas mucho más altas.
Desde que empresas como NGK SPARK PLUG comenzaron a producirlas comercialmente hace décadas, la bujía se ha perfeccionado, convirtiéndose en un componente de alta ingeniería. A pesar de los avances en los automóviles, la estructura fundamental de la bujía sigue siendo la misma: una rosca para fijarla, una carcasa metálica, electrodos para generar la chispa y un aislador cerámico para gestionar el alto voltaje y el calor.

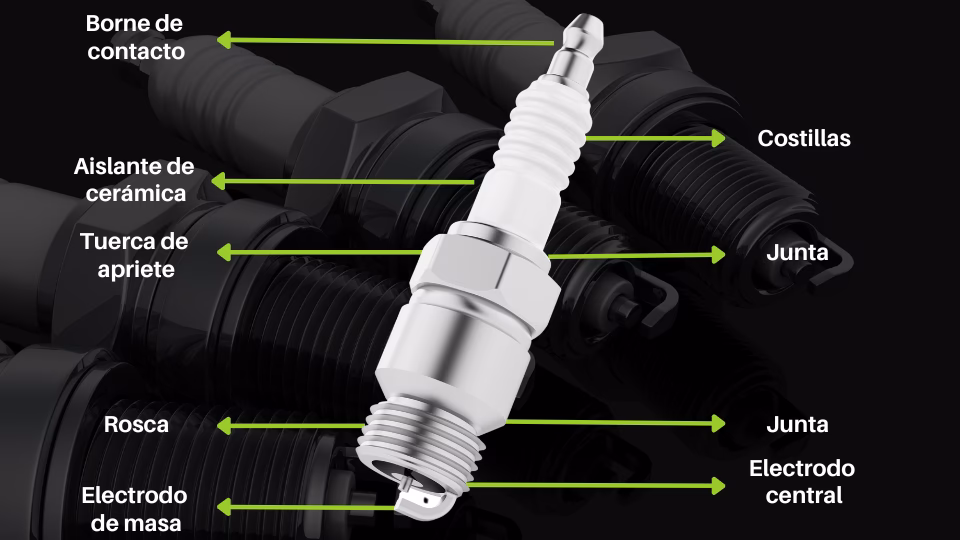

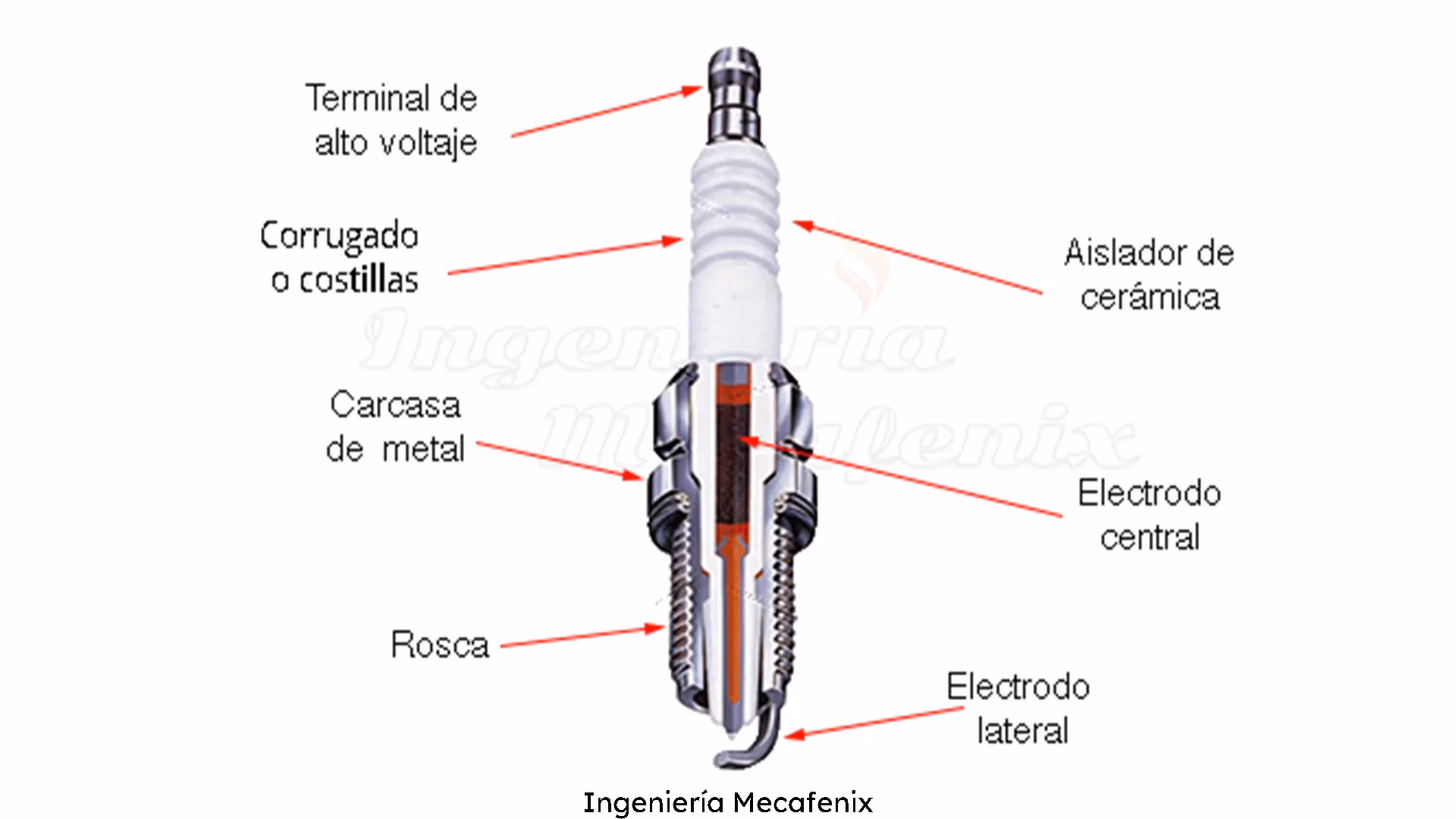

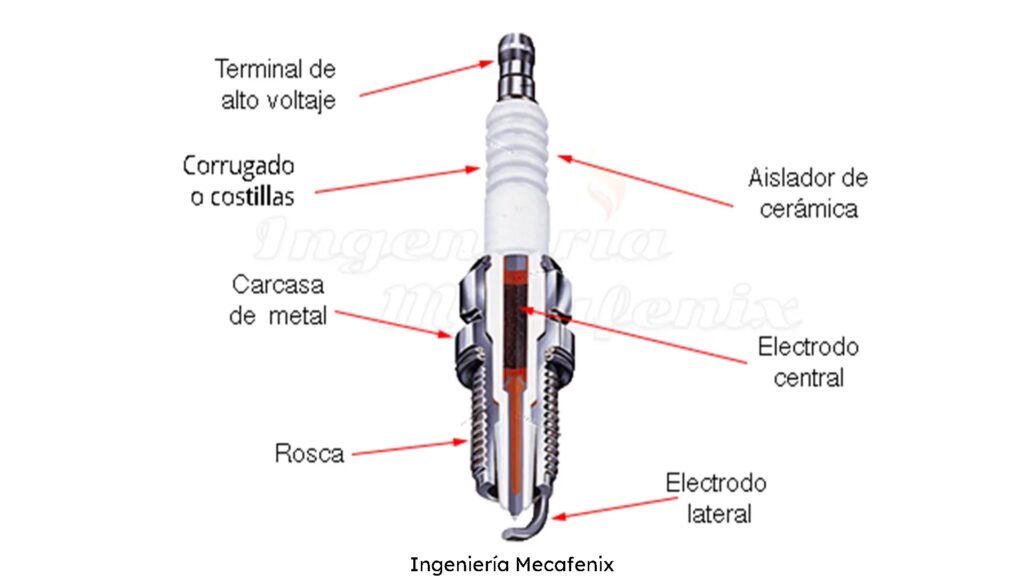

Partes Principales de una Bujía
Una bujía moderna está compuesta por varios elementos clave que trabajan en conjunto para asegurar un encendido eficiente y fiable. Cada parte tiene una función específica y está diseñada para soportar las condiciones extremas dentro de la cámara de combustión.
El Terminal
En la parte superior de la bujía se encuentra el terminal. Este es el punto de conexión eléctrica donde se une el cable de encendido de alta tensión o la bobina de encendido, dependiendo del sistema del vehículo. Existen diferentes tipos de conexiones para el terminal, como el tipo «barril» SAE, una rosca de 4 mm o un diseño de «copa». Su propósito es permitir que el alto voltaje generado por el sistema de encendido se transfiera de manera eficiente hacia el interior de la bujía, llegando finalmente a la punta de encendido.
El Aislador Cerámico
Una de las partes más visibles de la bujía es el aislador. La mayoría de las bujías actuales utilizan un único aislador hecho de óxido de aluminio, un material cerámico avanzado que reemplazó a la porcelana usada en el pasado. Este aislador cumple varias funciones vitales. Primero, proporciona un aislamiento eléctrico superior, evitando que el alto voltaje se disperse antes de llegar a los electrodos. Segundo, facilita la conductividad térmica, ayudando a disipar el calor de la punta de la bujía hacia la culata del motor, lo que previene el sobrecalentamiento. Finalmente, ofrece una resistencia excepcional contra los choques térmicos y mecánicos a los que la bujía está expuesta constantemente.
La Resistencia Integrada
Para asegurar la compatibilidad electromagnética (CEM) y el correcto funcionamiento de la compleja electrónica a bordo de los vehículos modernos, muchas bujías incorporan una resistencia interna. Esta resistencia actúa como un dispositivo de supresión de interferencias. Está construida típicamente a partir de una fusión de compuestos de carbono y vidrio, formando un componente sólido dentro de la bujía. Su función principal es reducir las interferencias de radiofrecuencia (RFI) que pueden ser generadas por la chispa de encendido. Estas interferencias, si no se suprimen, podrían afectar negativamente a otros componentes electrónicos del automóvil, e incluso a dispositivos externos como televisores o radios. El uso de bujías con resistencia es crucial en la mayoría de los vehículos actuales para evitar problemas como ralentí irregular, combustión anormal y fallos de encendido prematuros. Sin embargo, en ciertas aplicaciones, como en el automovilismo de competición, donde se busca la máxima energía de chispa, a veces se utilizan bujías sin resistencia, ya que estas proporcionan una chispa ligeramente más potente, aunque a costa de generar más RFI.
El Electrodo Central
El electrodo central es el punto por donde llega el alto voltaje que creará la chispa. Está conectado al terminal superior mediante un cable conductor interno, usualmente de cobre. Este electrodo puede estar fabricado de diversos materiales, como níquel, cobre, cromo, o metales preciosos como el iridio y el platino. La elección del material impacta directamente en la durabilidad y el rendimiento de la bujía. Una vez que el alto voltaje alcanza la punta del electrodo central, salta el pequeño espacio (conocido como gap o distancia entre electrodos) hacia el electrodo de masa, generando la chispa. El tamaño y la forma del electrodo central pueden variar. Las bujías estándar suelen tener un electrodo central de aleación de níquel con un diámetro de aproximadamente 2,6 mm. En contraste, las bujías de metal precioso de alto rendimiento, como las de iridio, pueden tener un electrodo central mucho más fino, de tan solo 0,6 mm de diámetro. Un electrodo central más delgado requiere menos voltaje para generar la chispa, lo que reduce la probabilidad de fallos de encendido y mejora la capacidad de ignición. Algunas bujías también presentan diseños especiales en la punta del electrodo central, como el ranurado en V, que desplaza la chispa hacia los extremos del electrodo, aumentando la velocidad de propagación de la llama y mejorando la combustión.
El Electrodo de Masa
El electrodo de masa es el otro componente fundamental para la creación de la chispa. Está soldado a la carcasa metálica de la bujía y actúa como el punto de "tierra" hacia donde salta el alto voltaje desde el electrodo central. Este salto de chispa es lo que enciende la mezcla de aire y combustible. El electrodo de masa también puede tener diversas formas y tamaños. Aunque lo más común es una bujía con un solo electrodo de masa, existen diseños con dos, tres o incluso cuatro electrodos de masa (bujías multielectrodo). Es importante entender que tener múltiples electrodos de masa no significa que la bujía genere múltiples chispas simultáneamente; en cualquier momento, solo se crea una chispa, que saltará al electrodo de masa más cercano o con el camino de menor resistencia eléctrica. Al igual que el electrodo central, el material del electrodo de masa varía. Las bujías estándar suelen usar níquel, mientras que las bujías premium, especialmente las multielectrodo o las de larga duración, a menudo incorporan metales preciosos como iridio o platino en el electrodo de masa. Estos metales preciosos son significativamente más duros y resistentes al desgaste que el níquel, lo que permite que la distancia entre electrodos se mantenga constante durante muchos más kilómetros, asegurando un encendido fiable y sin fallos a lo largo del tiempo.
La Junta o Arandela
Entre la carcasa metálica de la bujía y la culata del motor se encuentra la junta o arandela. Esta pieza es crucial para crear un sello hermético que evite la fuga de los gases de combustión a través de la bujía. Las presiones dentro de la cámara de combustión son extremadamente altas, y cualquier fuga resultaría en una pérdida de compresión y, por lo tanto, en una pérdida de potencia del motor. Además de sellar, la junta también cumple otra función importante: mejora la conducción de calor desde la bujía hacia la culata del motor. También ayuda a compensar las diferentes tasas de expansión térmica entre el metal de la culata y el de la carcasa de la bujía, asegurando que el sello se mantenga firme bajo diferentes temperaturas de operación.
El Hexágono
La parte hexagonal de la carcasa metálica es donde se aplica la herramienta (generalmente una llave de tubo) para instalar o retirar la bujía del motor. El tamaño del hexágono puede variar considerablemente entre diferentes modelos de bujías y fabricantes. Los tamaños comunes incluyen 13 mm, 14 mm, 16 mm, 18 mm, 19 mm, 21 mm, 22 mm, 24 mm, 25 mm e incluso diseños especiales como el Bi-Hex de 14.0mm. Elegir la herramienta correcta para el hexágono es fundamental para aplicar el torque adecuado durante la instalación y evitar dañar la bujía o la rosca en la culata.
Las Nervaduras o Corrugado
En la superficie del aislador cerámico, justo debajo del terminal, se encuentran unas nervaduras o corrugaciones. Estas estrías incrementan la distancia superficial a lo largo del aislador. Su propósito principal es evitar el fenómeno conocido como «flashover» o descarga externa de chispa. El flashover ocurre cuando el alto voltaje, en lugar de viajar por el camino conductor interno y saltar entre los electrodos, encuentra un camino más corto por la superficie exterior del aislador hacia la carcasa metálica (tierra). Las nervaduras alargan este camino superficial, dificultando que el voltaje salte externamente y asegurando que la chispa se genere correctamente en la punta de la bujía.
Materiales Clave y su Impacto
La elección de los materiales para los electrodos y el aislador es fundamental para el rendimiento y la durabilidad de la bujía. Aquí vemos una comparación básica:
| Componente | Materiales Comunes | Características |
|---|---|---|
| Electrodo Central | Níquel, Cobre, Iridio, Platino | Níquel/Cobre: Económicos, vida útil estándar. Iridio/Platino: Alta dureza, resistencia al desgaste, permiten electrodos finos, mayor durabilidad y rendimiento. |
| Electrodo de Masa | Níquel, Iridio, Platino | Níquel: Estándar. Iridio/Platino: Mayor resistencia al desgaste, mantienen el gap, extienden la vida útil. |
| Aislador | Óxido de Aluminio | Excelente aislamiento eléctrico y térmico, resistencia a choques. |
| Resistencia | Compuestos de Carbono/Vidrio | Supresión de RFI, esencial para electrónica moderna. |
Los metales preciosos como el iridio y el platino, aunque más caros, ofrecen una resistencia al desgaste significativamente mayor que el níquel. Esto es crucial porque el constante bombardeo eléctrico de la chispa y las altas temperaturas erosionan los electrodos con el tiempo, aumentando la distancia entre ellos (el gap). Un gap excesivamente grande dificulta la generación de la chispa y puede provocar fallos de encendido. Las bujías con electrodos de iridio o platino mantienen su gap óptimo durante muchos más kilómetros, asegurando un encendido fiable y eficiente a lo largo de la vida útil de la bujía, que puede ser considerablemente más larga que la de una bujía estándar de níquel.
Innovaciones en el Diseño de Electrodos
La forma y el tamaño de los electrodos también han sido objeto de innovación. Como se mencionó, el uso de electrodos centrales finos de iridio (0,6 mm) reduce el voltaje necesario para la chispa, mejorando el rendimiento del encendido. Además, diseños como el ranurado en V en el electrodo central de algunas bujías NGK no solo ayudan a reducir el efecto de apagado (quenching effect), sino que también promueven una propagación más rápida de la llama inicial, lo que resulta en una combustión más eficiente.
Las bujías multielectrodo, aunque no generan chispas múltiples, distribuyen el desgaste entre varios electrodos de masa, lo que también contribuye a mantener una distancia entre electrodos más constante y a prolongar la vida útil de la bujía en comparación con un diseño de un solo electrodo de níquel.
Preguntas Frecuentes sobre los Componentes de las Bujías
¿Por qué algunas bujías tienen resistencia y otras no?
La resistencia en una bujía se utiliza para suprimir las interferencias de radiofrecuencia (RFI) generadas por la chispa. Esto es esencial en los vehículos modernos con mucha electrónica a bordo para evitar problemas de compatibilidad electromagnética (CEM). Las bujías sin resistencia se usan principalmente en aplicaciones de competición donde la supresión de RFI no es una prioridad y se busca la máxima energía de chispa posible.
¿Qué ventaja tienen los electrodos de iridio o platino frente al níquel?
Los electrodos de iridio y platino son mucho más duros y resistentes a la erosión que el níquel. Esto significa que la distancia entre electrodos se mantiene constante durante mucho más tiempo, asegurando un encendido fiable y eficiente a lo largo de una vida útil significativamente mayor de la bujía.
¿Una bujía con varios electrodos de masa produce más chispas?
No. Independientemente del número de electrodos de masa, una bujía solo produce una chispa a la vez. Los electrodos de masa adicionales ayudan a distribuir el desgaste, prolongando la vida útil de la bujía y manteniendo la distancia entre electrodos más estable.
¿Qué es el 'flashover' y cómo lo evitan las nervaduras?
El 'flashover' es una descarga eléctrica indeseada que ocurre cuando el alto voltaje salta por la superficie exterior del aislador en lugar de entre los electrodos. Las nervaduras o corrugaciones en el aislador alargan la distancia superficial, haciendo que este camino sea eléctricamente menos favorable y asegurando que la chispa salte correctamente en la punta de la bujía.
¿Por qué es importante la junta de la bujía?
La junta crea un sello hermético entre la bujía y la culata, evitando fugas de los gases de combustión que causarían pérdida de compresión. También ayuda a transferir el calor de la bujía a la culata y compensa las diferencias de expansión térmica de los materiales.
Conclusión
Como hemos visto, la bujía, a pesar de su tamaño compacto, es una maravilla de la ingeniería que integra múltiples componentes, cada uno con una función específica y vital. Desde el terminal que recibe el voltaje hasta los electrodos que generan la chispa, pasando por el aislador cerámico que gestiona la electricidad y el calor, la resistencia que protege la electrónica y la junta que sella la cámara de combustión, cada parte es crucial para el correcto encendido del motor. La constante innovación en materiales y diseños, impulsada por especialistas como NGK SPARK PLUG, asegura que las bujías sigan siendo componentes fiables y de alto rendimiento, capaces de satisfacer las crecientes demandas de los motores modernos y contribuir a la satisfacción del cliente.
