El sistema de suspensión de un vehículo es una compleja red de componentes diseñados para conectar las ruedas al chasis o carrocería, permitiendo que se muevan verticalmente para absorber las irregularidades del terreno, pero controlando al mismo tiempo otros movimientos indeseados que afectarían la estabilidad, el manejo y el confort. Entre estos componentes, los brazos de arrastre juegan un papel fundamental, especialmente en el eje trasero de muchos automóviles.
¿Qué son exactamente los Brazos de Arrastre?
Un brazo de arrastre, conocido en inglés como 'trailing-arm' o 'trailing-link', es un tipo de componente utilizado en los sistemas de suspensión de vehículos. En su configuración más común en automóviles, consiste en uno o más brazos o 'links' horizontales que se montan de manera perpendicular al eje de la rueda. Estos brazos se conectan al chasis o a la estructura unificada (unibody) del vehículo en un punto de pivote que se encuentra delante del eje de la rueda.
El otro extremo del brazo de arrastre se conecta al propio eje de la rueda o a la mangueta (pieza que sujeta la rueda) también a través de una o varias articulaciones de pivote. La disposición de estos brazos permite que el eje o la rueda se muevan principalmente hacia arriba y hacia abajo (compresión y extensión de la suspensión), controlando al mismo tiempo el movimiento longitudinal (hacia adelante y hacia atrás) del eje o la rueda en relación con el chasis. Esencialmente, el brazo de arrastre 'arrastra' la rueda detrás de su punto de pivote en el chasis, de ahí su nombre.
Aunque son más conocidos por su uso en la suspensión trasera de vehículos terrestres, los brazos de arrastre también se emplean en otras aplicaciones, como en el tren de aterrizaje principal y delantero de algunas aeronaves, como se menciona en la información proporcionada.
Tipos y Variantes: Más Allá del Brazo Simple
El concepto de brazo de arrastre tiene algunas variantes importantes que se adaptan a diferentes necesidades de diseño y rendimiento de la suspensión.
Brazo de Arrastre Puro (Trailing Arm)

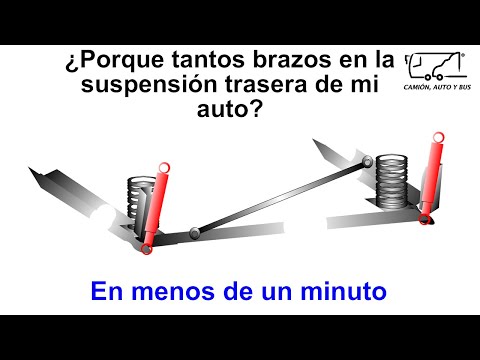

En una suspensión de brazo de arrastre puro, el brazo está montado de forma que su pivote en el chasis está directamente delante del eje de la rueda y el brazo se extiende hacia atrás. Este diseño es relativamente simple y robusto. Controla muy bien el movimiento longitudinal del eje. A menudo se utiliza en suspensiones traseras de eje rígido, donde un solo brazo de arrastre por cada lado ayuda a posicionar el eje, trabajando junto con otros componentes como brazos laterales o una barra Panhard para controlar el movimiento lateral.
Semi-Brazo de Arrastre (Semi-Trailing Arm)
Una variante muy común, especialmente en suspensiones traseras independientes, es el semi-brazo de arrastre o semi-trailing link. A diferencia del brazo de arrastre puro, el pivote del semi-brazo en el chasis no está montado perpendicularmente al eje de la rueda, sino que está angulado. Este ángulo hace que el brazo no se extienda directamente hacia atrás, sino también ligeramente hacia adentro. Como resultado, el semi-brazo de arrastre controla tanto el movimiento longitudinal como una parte del movimiento lateral y vertical de la rueda.
Las suspensiones de semi-brazo de arrastre son un tipo de suspensión trasera independiente, lo que significa que el movimiento de una rueda no afecta directamente a la otra. Fueron muy populares, particularmente en vehículos con tracción delantera, ya que su diseño permite un piso trasero más plano al no requerir un eje rígido voluminoso. Sin embargo, su geometría angulada puede causar cambios indeseados en el ángulo de caída (camber) y la convergencia (toe) de las ruedas durante la compresión y extensión de la suspensión, lo que puede afectar el manejo en ciertas situaciones. A pesar de esto, un diseño cuidadoso puede minimizar estos efectos, y han sido utilizados con éxito en numerosos modelos a lo largo de los años.
Brazos Delanteros (Leading Arms)
Aunque no son estrictamente brazos de arrastre, el texto proporcionado menciona los 'leading arms' (brazos delanteros) como un concepto similar pero opuesto. Un brazo delantero es un brazo horizontal montado perpendicularmente al eje, pero a diferencia del brazo de arrastre, el punto de pivote en el chasis se encuentra detrás del eje de la rueda. Esto significa que la rueda está 'delante' del punto de pivote, y el brazo se extiende hacia adelante para conectarse a la estructura del vehículo.
Los brazos delanteros se utilizan típicamente en el eje delantero de vehículos. Ejemplos clásicos de coches que utilizaron brazos delanteros incluyen el icónico Citroën 2CV y sus derivados, así como el Citroën DS. Al igual que los brazos de arrastre, controlan el movimiento longitudinal de la rueda, pero su ubicación y la dirección en la que 'empujan' o 'tiran' son diferentes.
Función y Relevancia en la Suspensión
La función principal de los brazos de arrastre y sus variantes es la de controlar el posicionamiento longitudinal del eje o la rueda. Esto es crítico por varias razones:
- Control del Movimiento: Durante la aceleración y el frenado, se ejercen fuerzas significativas sobre las ruedas que tienden a mover el eje hacia adelante o hacia atrás. Los brazos de arrastre, al estar rígidamente conectados al chasis a través de pivotes, resisten estas fuerzas y mantienen el eje o la rueda en su lugar correcto, evitando que se mueva descontroladamente.
- Estabilidad: Al controlar el movimiento longitudinal, contribuyen a la estabilidad direccional del vehículo. Un movimiento excesivo o incontrolado del eje trasero, por ejemplo, puede provocar que el vehículo se sienta inestable o errático, especialmente en curvas o sobre superficies irregulares.
- Interacción con Otros Componentes: Los brazos de arrastre trabajan en conjunto con otros elementos de la suspensión, como resortes (muelles, barras de torsión, etc.) y amortiguadores. Los resortes soportan el peso del vehículo y absorben la energía de los baches, mientras que los amortiguadores disipan esa energía. Los brazos de arrastre aseguran que estos componentes puedan funcionar correctamente al mantener la geometría básica de la suspensión.
- Comodidad de Marcha: Al limitar el movimiento longitudinal del eje, los brazos de arrastre ayudan a absorber y gestionar las fuerzas de impacto de los baches y otras irregularidades de la carretera, contribuyendo a una marcha más suave y cómoda para los ocupantes.
En resumen, aunque puedan parecer componentes simples, los brazos de arrastre son esenciales para el correcto funcionamiento de la suspensión, afectando directamente la seguridad, el manejo y el confort del vehículo.
¿Qué sucede si un Brazo de Arrastre falla?
Lamentablemente, no dispongo de información específica proporcionada en los textos sobre qué sucede cuando un brazo de arrastre se rompe o falla. Sin embargo, basándonos en su función como componente estructural clave que controla el movimiento del eje, una falla en un brazo de arrastre comprometería gravemente la capacidad de la suspensión para mantener la rueda en su posición correcta. Esto resultaría previsiblemente en una pérdida severa de control del vehículo, un manejo errático y potencialmente peligroso, y daños adicionales a otros componentes de la suspensión y el vehículo.
Tabla Comparativa: Brazos de Suspensión
Para clarificar las diferencias entre los tipos de brazos discutidos, aquí presentamos una tabla comparativa:
| Característica | Brazo de Arrastre (Trailing Arm) | Semi-Brazo de Arrastre (Semi-Trailing Arm) | Brazo Delantero (Leading Arm) |
|---|---|---|---|
| Posición del Pivote en Chasis | Delante del eje de la rueda | Delante y hacia adentro del eje de la rueda (angulado) | Detrás del eje de la rueda |
| Orientación Principal del Brazo | Hacia atrás desde el pivote | Hacia atrás y hacia afuera desde el pivote | Hacia adelante desde el pivote |
| Control Primario | Movimiento longitudinal del eje/rueda | Movimiento longitudinal, vertical y parte del lateral de la rueda | Movimiento longitudinal del eje/rueda |
| Uso Típico | Suspensión trasera (eje rígido o independiente) | Suspensión trasera independiente (común en FWD) | Suspensión delantera |
| Geometría de Suspensión | Relativamente simple, control longitudinal fuerte | Geometría más compleja, puede afectar camber/toe con el recorrido | Relativamente simple, control longitudinal fuerte |
Preguntas Frecuentes sobre Brazos de Arrastre
Abordemos algunas dudas comunes sobre estos componentes:
¿Cuál es la función principal de un brazo de arrastre?
Su función principal es controlar el movimiento longitudinal (hacia adelante y hacia atrás) del eje o la rueda en relación con el chasis, asegurando que se mantenga en su posición correcta durante la operación del vehículo, especialmente bajo fuerzas de aceleración y frenado.
¿Dónde se suelen encontrar los brazos de arrastre en un coche?
Se encuentran predominantemente en el eje trasero de los vehículos, aunque el concepto de brazos articulados para controlar el movimiento se usa en otras partes de la suspensión y en otras aplicaciones como el tren de aterrizaje de aviones.
¿Existe solo un tipo de brazo que controla el movimiento longitudinal?
No, existen variantes como el semi-brazo de arrastre, que es un tipo de suspensión independiente, y los brazos delanteros (leading arms), que cumplen una función similar pero se montan delante de su punto de pivote en el chasis y se usan típicamente en el eje delantero.
¿Es lo mismo un brazo de arrastre que un tiro de arrastre?
¡Absolutamente NO! Un brazo de arrastre es un componente del sistema de suspensión diseñado para controlar el movimiento de la rueda o el eje. Un tiro de arrastre es un soporte mecánico que se instala en la parte trasera de un vehículo para enganchar y remolcar un remolque, bicicletas, etc. Son piezas completamente diferentes con funciones distintas.
Conclusión
Los brazos de arrastre, en sus diversas formas como el brazo de arrastre puro y el semi-brazo de arrastre, son pilares fundamentales en el diseño de muchos sistemas de suspensión, especialmente en el eje trasero. Su capacidad para controlar el movimiento longitudinal de las ruedas es crucial para garantizar la estabilidad, un manejo predecible y una marcha cómoda. Aunque no siempre visibles o tan conocidos como los amortiguadores o los resortes, su correcto funcionamiento es indispensable para la seguridad y el rendimiento general del vehículo.
