Botón ON/OFF: Símbolos, Coches y Más

Saber identificar correctamente si un interruptor o botón está encendido o apagado es una habilidad fundamental que impacta tanto en nuestra seguridad como en la eficiencia energética diaria. Aunque parezca trivial, una comprensión clara evita errores y asegura el uso correcto de dispositivos eléctricos y sistemas complejos como el de un automóvil. Muchos interruptores y botones modernos incorporan indicadores visuales, a menudo en forma de símbolos universales, que eliminan cualquier ambigüedad, facilitando una inspección rápida y precisa.

La presencia de estos símbolos estandarizados es una práctica de diseño inteligente que trasciende las barreras idiomáticas y los niveles de conocimiento técnico del usuario. Estos iconos actúan como un lenguaje universal que comunica el estado de un dispositivo de manera instantánea.

El Lenguaje Universal de los Símbolos ON/OFF

La base de los símbolos de encendido y apagado que vemos a diario proviene de un concepto tan fundamental como el sistema binario. Este sistema, que utiliza solo dos dígitos (0 y 1), es la espina dorsal de la informática y la electrónica digital. Su adopción para representar los estados de 'apagado' y 'encendido' en interruptores y botones se remonta, según algunas fuentes, a su uso en contextos técnicos durante la Segunda Guerra Mundial, aunque su popularización en interfaces de usuario es posterior. Es una elección lógica: dos estados posibles representados por los dos dígitos binarios básicos.

El símbolo que representa el estado de 'encendido' es la línea vertical '|' o el número '1'. Piensa en '1' como 'activo', 'corriente fluyendo', o 'conectado'. Cuando veas este símbolo en un interruptor pulsado o en una posición específica, indica que el dispositivo asociado está recibiendo energía y, por lo tanto, está funcionando o listo para funcionar.

Por otro lado, el símbolo que representa el estado de 'apagado' es el círculo 'O' o el número '0'. '0' evoca la idea de 'nada', 'ausencia de actividad', 'corriente interrumpida', o 'desconectado'. Si un interruptor muestra este símbolo, significa que el flujo de energía hacia el dispositivo está cortado.

Existe un tercer símbolo comúnmente encontrado, especialmente en dispositivos electrónicos: el símbolo de 'stand-by' o 'modo de espera'. Este icono es una combinación de los dos anteriores: un círculo incompleto con una línea vertical que lo atraviesa o se apoya en él. Este símbolo indica un estado intermedio donde el dispositivo no está completamente apagado (aún consume una pequeña cantidad de energía) pero tampoco está en pleno funcionamiento. Desde este estado de bajo consumo, el dispositivo puede reactivarse rápidamente, a menudo pulsando el mismo botón.

Identificando el Estado del Interruptor

La forma más directa de saber si un interruptor está encendido o apagado es, como hemos visto, observando los símbolos que presenta. Muchos interruptores basculantes (los de palanca) tienen la posición 'ON' marcada con '|' o '1' y la posición 'OFF' marcada con 'O' o '0'. Los botones pulsadores, a menudo, tienen el símbolo impreso directamente sobre ellos.

Aquí tienes una pequeña tabla para recordar:

Pero, ¿qué pasa si el interruptor no tiene símbolos visibles? En estos casos, debemos recurrir a otros métodos. El más obvio es verificar si el dispositivo conectado está funcionando. Si es una lámpara, ¿está encendida? Si es un ventilador, ¿está girando? Si la respuesta es sí, el interruptor está encendido. Si no hay respuesta del dispositivo, es probable que esté apagado.

Algunos interruptores incorporan una luz indicadora. Si esta luz está encendida cuando el interruptor está en una posición particular, esa posición suele ser la de 'encendido'. Si la luz está apagada, la posición es 'apagado'. Este sistema de luz es especialmente útil en lugares con poca visibilidad o para interruptores que controlan dispositivos remotos.

Símbolos en Diagramas Eléctricos: Abierto vs. Cerrado

Aunque se relaciona con el concepto de encendido y apagado, el lenguaje técnico de los diagramas eléctricos utiliza los términos 'interruptor abierto' y 'interruptor cerrado' con un significado ligeramente diferente al que podríamos intuir intuitivamente. Un interruptor 'abierto' en un diagrama eléctrico representa una interrupción en el circuito, lo que significa que la corriente *no* puede fluir. Esto, en términos de usuario, equivale a un estado de 'apagado'. El símbolo gráfico para un interruptor abierto suele ser una línea con un espacio o una palanca levantada, mostrando que el camino para la corriente está interrumpido.

Por el contrario, un interruptor 'cerrado' en un diagrama eléctrico significa que el circuito está completo y la corriente *puede* fluir a través de él. Esto equivale al estado de 'encendido' para el usuario. El símbolo gráfico es una línea continua o una palanca bajada, indicando un camino ininterrumpido para la electricidad.

Conocimiento y Ahorro de Energía

Entender si un interruptor está encendido o apagado es crucial para el ahorro de energía. Muchos dispositivos, incluso cuando están en modo 'stand-by' o simplemente enchufados, consumen lo que se conoce como 'consumo fantasma'. Apagar completamente los dispositivos no esenciales desconectándolos del todo (idealmente desde el interruptor principal o un enchufe con interruptor) puede generar ahorros significativos en la factura eléctrica a largo plazo. Identificar claramente qué interruptor controla qué dispositivo, quizás incluso etiquetándolos, es una práctica sencilla pero efectiva para gestionar el consumo energético en el hogar o la oficina y evitar el uso innecesario.

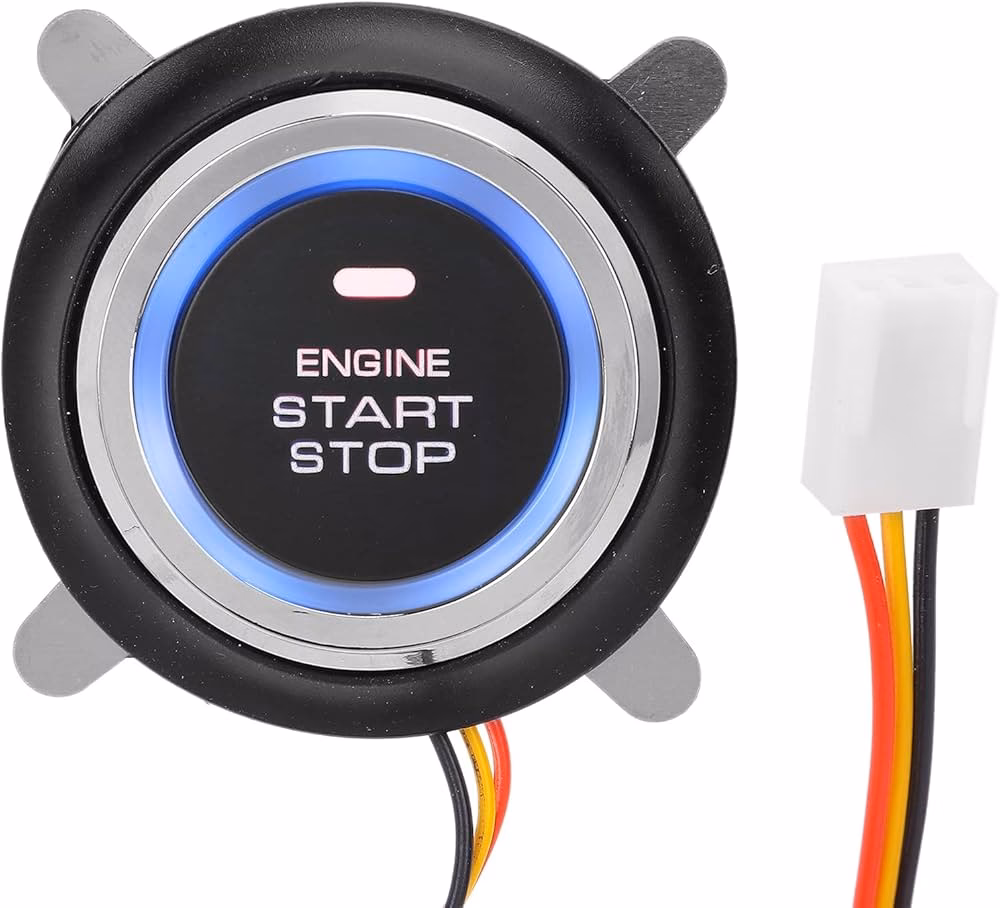

El Botón de Arranque y Parada en Automóviles: Más Allá del Simple ON/OFF

En el mundo del automovilismo moderno, el concepto de encendido y apagado ha evolucionado significativamente, especialmente con la introducción de los sistemas 'start-stop'. Este sistema, a menudo controlado por un botón que sustituye a la llave de contacto tradicional o que interactúa con ella, es una tecnología diseñada para mejorar la eficiencia del combustible y reducir las emisiones, particularmente en entornos urbanos con mucho tráfico y paradas frecuentes.

El sistema start-stop apaga automáticamente el motor de combustión interna cuando el vehículo se detiene (por ejemplo, en un semáforo o un atasco) y lo reinicia rápidamente cuando el conductor está listo para reanudar la marcha. La lógica detrás de esto es simple: un motor parado no consume combustible y no emite gases.

¿Cómo Funciona el Sistema Start-Stop?

La activación del sistema start-stop depende de una combinación de condiciones operativas del vehículo y acciones del conductor. No se activa en cualquier parada. El motor debe haber alcanzado su temperatura de funcionamiento óptima, lo cual es vital para asegurar que el catalizador funcione eficazmente desde el momento del reinicio y que la lubricación del motor sea adecuada para soportar los reinicios frecuentes sin desgaste excesivo.

En vehículos con transmisión manual, el motor generalmente se apaga cuando el coche se detiene por completo, el conductor pone la palanca de cambios en punto muerto y suelta el pedal del embrague. En vehículos con transmisión automática, el apagado ocurre típicamente al detenerse por completo y mantener presionado el pedal del freno. Si el conductor suelta el freno, el motor se reinicia automáticamente. El sistema es lo suficientemente inteligente como para no apagarse si, por ejemplo, el coche se detiene usando solo el freno de mano o si ciertas condiciones (como la necesidad del aire acondicionado) requieren que el motor siga funcionando.

Componentes Mejorados y Consideraciones Técnicas

La implementación del sistema start-stop no es tan sencilla como simplemente apagar y encender el motor con más frecuencia. Requiere componentes mejorados y un diseño robusto. El motor de arranque, por ejemplo, debe ser mucho más duradero para soportar el número significativamente mayor de ciclos de arranque a lo largo de la vida útil del vehículo. Algunos sistemas utilizan arrancadores reforzados, mientras que otros emplean tecnologías más avanzadas, como el uso de la combustión interna para asistir o incluso reemplazar al motor de arranque en algunos casos (como el sistema i-stop de Mazda).

Las baterías también son diferentes. Los vehículos con start-stop suelen usar baterías de tecnología AGM (Absorbent Glass Mat) o EFB (Enhanced Flooded Battery), que están diseñadas para soportar descargas y cargas más frecuentes y profundas que las baterías de plomo-ácido convencionales. Algunos fabricantes incluso incorporan una batería auxiliar o un supercondensador para gestionar la energía demandada por los reinicios.

Una preocupación técnica que surgió inicialmente con estos sistemas, y que los fabricantes han abordado, es el posible desgaste adicional en ciertos componentes del motor, particularmente en los cojinetes del cigüeñal. En un motor convencional, estos cojinetes operan con una película hidrodinámica de aceite que se establece una vez que el motor alcanza cierta velocidad. Durante el reinicio frecuente en un sistema start-stop, puede haber momentos de lubricación límite, donde el contacto metal-metal es más probable antes de que se establezca la película de aceite completa. Los motores diseñados para start-stop utilizan cojinetes y lubricantes específicos para mitigar este riesgo y asegurar la durabilidad a largo plazo.

Otra consideración, mencionada en el contexto de la seguridad por la NHTSA en Estados Unidos, fue el potencial 'tirón' o movimiento brusco del vehículo al reiniciarse el motor automáticamente en transmisiones automáticas, en contraste con el 'avance lento' gradual de los vehículos tradicionales al soltar el freno. Los fabricantes han trabajado para suavizar esta transición.

Beneficios y Regulaciones

El principal beneficio del sistema start-stop es la mejora en la eficiencia del combustible, especialmente en la conducción urbana. Al eliminar el tiempo de ralentí en las paradas, se reduce el consumo de gasolina y las emisiones de CO2. Esta tecnología fue adoptada inicialmente con más rapidez en Europa, en parte debido a las diferencias regulatorias y los ciclos de prueba de emisiones que asignaban un mayor peso al tiempo de ralentí en comparación con otros mercados.

Las agencias reguladoras, como la EPA en Estados Unidos, incentivan esta tecnología. Los fabricantes reciben calificaciones de consumo de combustible más favorables si el sistema start-stop está activado por defecto y no permite su desactivación permanente por parte del usuario. Esto explica por qué en muchos coches, el sistema se reactiva automáticamente cada vez que se arranca el vehículo, incluso si el conductor lo desactivó manualmente en el viaje anterior.

Preguntas Frecuentes sobre Botones e Interruptores

¿Qué significan los símbolos 0 y 1 en un interruptor?

El símbolo '0' (o un círculo 'O') significa apagado (OFF), indicando que el circuito está abierto y no fluye corriente. El símbolo '1' (o una línea vertical '|') significa encendido (ON), indicando que el circuito está cerrado y permite el paso de corriente.

¿Qué es el símbolo de Stand-by?

Es una combinación del círculo y la línea (| dentro de O o apoyado en O). Indica un modo de espera de bajo consumo, donde el dispositivo no está completamente apagado pero tampoco en pleno funcionamiento, permitiendo un arranque rápido.

¿Cómo sé si un interruptor sin símbolos está encendido?

Puedes verificar si el dispositivo que controla está funcionando (por ejemplo, si una luz está encendida o un motor gira). Algunos interruptores también tienen una luz indicadora que se enciende en la posición de ON.

¿Qué es el sistema Start-Stop en un coche?

Es una tecnología que apaga automáticamente el motor del coche cuando el vehículo se detiene (en semáforos, atascos, etc.) y lo reinicia rápidamente cuando el conductor se prepara para reanudar la marcha. Su objetivo es ahorrar combustible y reducir emisiones en paradas.

¿El sistema Start-Stop causa desgaste en el motor?

Los motores y componentes (como el motor de arranque, la batería y los cojinetes) en vehículos con sistema start-stop están diseñados y reforzados específicamente para soportar el mayor número de ciclos de arranque. Si bien hay consideraciones técnicas sobre la lubricación durante el reinicio, los diseños modernos mitigan significativamente el riesgo de desgaste prematuro en condiciones normales de uso.

¿Puedo configurar el botón de encendido/apagado de mi coche?

Los botones de encendido/apagado (arranque sin llave) no se configuran en el sentido tradicional. El sistema start-stop asociado a veces puede desactivarse temporalmente mediante un botón específico en el salpicadero, pero en muchos vehículos modernos, esta desactivación se restablece cada vez que se vuelve a arrancar el coche, debido a regulaciones de eficiencia.

Conclusión

Desde los sencillos interruptores de luz en casa hasta los avanzados sistemas de arranque y parada en los automóviles, la capacidad de identificar el estado de un botón o interruptor es más que una simple conveniencia; es una cuestión de seguridad, eficiencia y comprensión de la tecnología que nos rodea. Los símbolos universales nos proporcionan una guía clara, mientras que sistemas más complejos como el start-stop en vehículos demuestran cómo el concepto básico de control de energía continúa evolucionando para satisfacer nuevas necesidades, como el ahorro de energía y la reducción del impacto ambiental.
