El motor de un automóvil genera una cantidad considerable de calor durante su funcionamiento, un calor que, si no se gestiona adecuadamente, puede causar daños catastróficos a sus componentes internos. Para garantizar que el motor funcione de manera óptima y mantenga su temperatura ideal de operación, existe un sistema fundamental: el sistema de refrigeración. Dentro de este sistema, una pieza cumple un papel extremadamente vital: la bomba de agua. Su función principal es asegurar un flujo constante y eficiente de líquido refrigerante a través de todo el conjunto del motor. Este flujo continuo es la clave para disipar el calor y prevenir el temido sobrecalentamiento. En pocas palabras, la bomba de agua es el corazón del sistema de refrigeración; si falla, el motor está en grave riesgo de sufrir una avería mayor.
Comprender el funcionamiento de la bomba de agua y sus componentes es increíblemente útil para cualquier propietario de vehículo. Si surge un problema o una falla, tener una idea básica sobre sus partes y cuál podría ser la causa del mal funcionamiento puede ser invaluable, ya sea para diagnosticarlo uno mismo o para entender mejor el trabajo que realizará un mecánico.
Principales Componentes de la Bomba de Agua
Una bomba de agua no es una pieza única, sino un conjunto de varias partes más pequeñas que trabajan en conjunto para realizar su función. Los componentes fundamentales que la constituyen incluyen el cubo o polea, el cojinete (o eje armado), el cuerpo (o carcasa), el sello (o cierre dinámico) y el impulsor (o turbina).

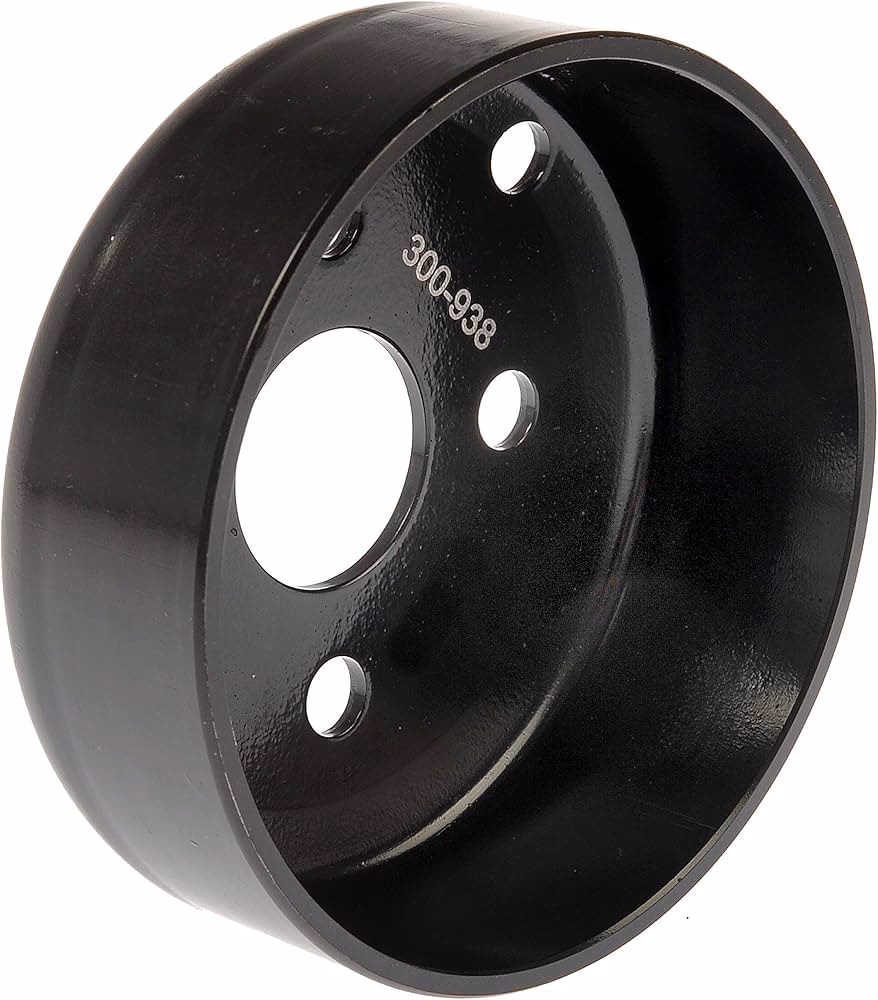

La Polea: El Engranaje Vital
La polea de la bomba de agua es uno de los primeros componentes en recibir la energía necesaria para el funcionamiento de la bomba. Su diseño está específicamente concebido para transferir el movimiento rotatorio que proviene de la correa de transmisión (ya sea la correa de accesorios o la correa de distribución, dependiendo del diseño del vehículo) al eje del cojinete de la bomba. Actúa como un intermediario crucial entre el movimiento generado por el motor y el mecanismo interno de la bomba, regulando y transmitiendo el torque necesario.
Dada la constante tensión y la fuerza considerable que recibe de la correa de transmisión, la polea debe estar fabricada con materiales que posean una gran resistencia y durabilidad. Comúnmente, las poleas de las bombas de agua se fabrican utilizando materiales como acero, hierro fundido o chapa metálica. El objetivo de elegir estos materiales es lograr una pieza que no solo sea robusta y capaz de soportar las exigencias del trabajo continuo, sino también lo suficientemente ligera y duradera para tener una larga vida útil bajo condiciones operativas.
La polea se monta en el extremo del eje del cojinete que sobresale del cuerpo de la bomba y es el punto donde la correa se acopla. Si la polea sufre daños, se dobla o se bloquea (se agarrota), la correa de transmisión puede salirse de su sitio, lo que detendría inmediatamente el giro de la bomba de agua. Esto, como veremos más adelante, tiene consecuencias directas y graves para la refrigeración del motor.
Eje Armado o Cojinete
Inmediatamente después de la polea en la cadena de transmisión de movimiento se encuentra el cojinete o eje armado. Este componente recibe la fuerza de giro que le transmite la polea y, a su vez, la transfiere al siguiente elemento clave: la turbina o impulsor. La calidad del diseño y la fabricación del cojinete es, de hecho, uno de los factores determinantes en la vida útil total de la bomba de agua. El cojinete está compuesto generalmente por un conjunto de bolas o rodillos metálicos que giran con gran precisión para permitir el movimiento suave del eje.
Existen principalmente dos tipos de diseños de cojinetes utilizados en las bombas de agua: el diseño de rodillo-bola y el diseño de bola-bola. El diseño de rodillo-bola es generalmente preferido en la industria automotriz moderna debido a que ofrece una mayor durabilidad y un funcionamiento más suave y eficiente en comparación con el diseño de bola-bola. Por esta razón, la mayoría de las bombas de agua fabricadas hoy en día incorporan un cojinete con diseño de rodillo-bola para asegurar un rendimiento fiable y prolongado.
Cuerpo o Carcasa
El cuerpo de la bomba de agua es la estructura principal, la carcasa que contiene el líquido refrigerante y dentro de la cual se produce toda la transferencia de energía y el movimiento del fluido. Los demás componentes, como la polea, el cojinete, el sello y la turbina, se acoplan o se ubican dentro de este cuerpo para formar la bomba de agua completa. Dada su función de contener líquido a presión y ser el soporte de todos los elementos internos, el cuerpo debe estar fabricado con materiales intrínsecamente fuertes y resistentes que puedan soportar tanto la presión interna generada por el flujo del líquido como las condiciones ambientales bajo el capó del vehículo.
Los cuerpos de las bombas de agua se fabrican mayoritariamente con aluminio, un material que ofrece una excelente relación entre resistencia y peso, siendo ligero pero muy robusto. Sin embargo, en algunas aplicaciones, especialmente en vehículos más antiguos o de mayor tamaño, también se pueden encontrar cuerpos fabricados en hierro fundido, que si bien son más pesados, son extremadamente duraderos. El cuerpo tiene conexiones en sus extremos: en uno se acopla la polea y el eje, y en el otro se conecta directamente al sistema de refrigeración del automóvil, a través de mangueras o conductos, para impulsar el refrigerante hacia el motor.
Cierre Dinámico o Sello
El cojinete, al estar compuesto por elementos metálicos giratorios, es vulnerable a la corrosión si entra en contacto directo con el líquido refrigerante. Para proteger el cojinete y garantizar que la bomba de agua funcione de manera eficiente y sin fugas, se utiliza un componente crucial llamado sello o cierre dinámico. La función principal del sello es crear un cierre hermético entre la parte de la bomba que contiene el líquido (el cuerpo y la turbina) y la parte que contiene el cojinete y la polea. Esto previene cualquier exposición del cojinete al refrigerante y asegura que no haya fugas de líquido hacia el exterior.
Si el sello falla o se desgasta, se producirá una fuga de líquido refrigerante. Una fuga, por pequeña que sea, no solo reduce la cantidad de refrigerante en el sistema, sino que también impide que la bomba de agua genere la presión necesaria para mover el líquido de manera eficiente por todo el circuito. Una presión insuficiente o una pérdida de líquido pueden llevar rápidamente al sobrecalentamiento del motor. Por lo tanto, el sello juega un papel primordial en el mantenimiento de la integridad y el funcionamiento correcto de la bomba de agua a lo largo del tiempo.
Los fabricantes de componentes de alta calidad, como Dolz, utilizan los cierres dinámicos más modernos disponibles en el mercado. Estos sellos de tecnología avanzada están diseñados para ofrecer una durabilidad excepcional y una resistencia superior al desgaste y a las condiciones operativas, contribuyendo significativamente a prolongar la vida útil de la bomba de agua, siempre y cuando se utilice un líquido refrigerante de calidad adecuada.
Turbina o Impulsor
La turbina, también conocida como impulsor, es quizás el componente más reconocido visualmente dentro de la bomba de agua. Es un rotor con aletas que está montado en el extremo del eje del cojinete opuesto a la polea, dentro del cuerpo de la bomba. Su función es la de atrapar el líquido refrigerante que entra en la bomba y, mediante su giro rápido, aumentar tanto la presión como el flujo del líquido, impulsándolo a través del sistema de refrigeración del motor.
Se podría considerar a la turbina como el verdadero corazón operativo de la bomba de agua; sin su movimiento y diseño eficiente, la bomba no podría cumplir su función de hacer circular el refrigerante. El par de giro necesario para mover la turbina proviene directamente de la polea y se transmite a través del cojinete. La efectividad y el rendimiento de una bomba de agua dependen en gran medida de las especificaciones de su turbina. Factores como el diámetro de la turbina y el número, forma y diseño de sus aletas son cruciales para determinar la cantidad de presión y el caudal de líquido que la bomba es capaz de generar.
Las turbinas pueden estar fabricadas en diferentes materiales, incluyendo plástico inyectado, metal (como aluminio o acero) o hierro fundido, dependiendo de los requisitos de la aplicación y el diseño de la bomba. La elección del material y el diseño de las aletas son optimizados por los fabricantes para garantizar el máximo rendimiento de refrigeración.
Síntomas Comunes de una Bomba de Agua Fallando
Identificar a tiempo un problema con la bomba de agua es crucial para evitar daños mayores en el motor. Hay varios indicadores claros que pueden señalar que la bomba de agua está funcionando mal o está próxima a fallar:
- Fugas de Líquido Refrigerante: Este es uno de los síntomas más comunes y visibles. Si notas manchas de líquido de color (verde, rosa, naranja o azul, dependiendo del tipo de refrigerante) debajo de tu vehículo, especialmente cerca de la parte delantera del motor, podría ser una fuga de la bomba de agua, a menudo a través de un sello defectuoso.
- Sobrecalentamiento del Motor: Si el indicador de temperatura en el tablero de instrumentos comienza a subir por encima de su nivel normal, o si se enciende la luz de advertencia de temperatura, es una señal directa de que el sistema de refrigeración no está funcionando correctamente. Una bomba de agua defectuosa que no circula el refrigerante adecuadamente es una causa muy común de sobrecalentamiento.
- Ruido Procedente de la Bomba: Un cojinete desgastado o dañado dentro de la bomba de agua puede producir ruidos anormales, como chirridos, rozamientos o zumbidos, que aumentan con las revoluciones del motor.
- Humo o Vapor del Radiador o Bajo el Capó: El sobrecalentamiento extremo puede hacer que el refrigerante hierva, produciendo vapor que puede verse salir del radiador o incluso desde debajo del capó.
- Correa de Transmisión Desgastada o Dañada: Aunque no es un síntoma directo de la bomba en sí, una polea de bomba de agua defectuosa (doblada, floja, con cojinete gripado) puede causar un desgaste anormal y rápido de la correa de accesorios o incluso hacer que se salga.
Si experimentas cualquiera de estos síntomas, es muy probable que haya un problema con la bomba de agua o con algún otro componente del sistema de refrigeración. En tales casos, es fundamental llevar el vehículo a un taller mecánico de confianza lo antes posible para que realicen una inspección y determinen la causa exacta del fallo.
¿Qué Sucede si la Polea de la Bomba de Agua Falla?
Aunque, como se mencionó, los problemas más comunes suelen estar relacionados con el cojinete o el sello de la bomba de agua, la polea también puede fallar. Si la polea se daña (por ejemplo, se dobla debido a un impacto o corrosión severa), si el cojinete al que está unida se gripa (se bloquea), o si la polea misma se rompe, las consecuencias son significativas.
La falla de la polea o el bloqueo del cojinete al que está unida impedirá que la polea gire libremente. Dado que la polea es impulsada por la correa de transmisión, un bloqueo o un giro errático puede hacer que la correa se desgaste prematuramente, se deshilache, o lo más probable, que se salga por completo de la polea. Una vez que la correa se sale o se rompe, la polea de la bomba de agua deja de girar. Y si la polea no gira, el eje del cojinete no gira, y por lo tanto, la turbina dentro de la bomba de agua tampoco gira.
Cuando la turbina deja de girar, la bomba de agua deja de impulsar líquido refrigerante a través del motor. Sin la circulación constante de refrigerante, el motor pierde rápidamente su capacidad de disipar el calor generado por la combustión. Los niveles de temperatura dentro del motor comenzarán a aumentar drásticamente en cuestión de minutos. Este aumento descontrolado de la temperatura lleva al sobrecalentamiento severo, que puede causar daños internos extensos y costosos, como deformación de culatas, daños en pistones o cilindros, o incluso el agarrotamiento completo del motor.
Por lo tanto, aunque la polea en sí misma rara vez es el punto principal de fallo en comparación con el cojinete o el sello, cualquier problema que afecte su capacidad para girar libremente y transmitir el movimiento de la correa detendrá el funcionamiento de la bomba y pondrá el motor en grave peligro. No se recomienda en absoluto conducir un vehículo si se sospecha que la polea de la bomba de agua está defectuosa o si la bomba ha dejado de funcionar.
Mantenimiento y Sustitución
La polea de la bomba de agua, como componente robusto que es, generalmente no requiere un mantenimiento específico más allá de asegurar que la correa de transmisión esté en buen estado y correctamente tensada. Sin embargo, si se detecta un problema con la polea (visualmente dañada, doblada) o, más comúnmente, con el cojinete detrás de ella (ruido, dificultad para girar), la sustitución es necesaria.
Dado que la polea está íntimamente ligada al cojinete y la bomba de agua, y considerando que el acceso para reemplazar la polea a menudo implica desmontar la correa y posiblemente otros componentes, es una práctica común y recomendada reemplazar la bomba de agua completa si se detecta un fallo en la polea o el cojinete. Reemplazar la bomba completa asegura que todos los componentes críticos (cojinete, sello, turbina, y a menudo la polea si viene como conjunto) sean nuevos, restaurando la fiabilidad total del sistema de refrigeración.
El proceso de sustitución de la polea (o la bomba completa) implica, de manera general, los siguientes pasos:
- Levantar y asegurar el capó del vehículo.
- Aflojar el tensor de la correa de transmisión y retirar la correa de la polea de la bomba de agua.
- Desmontar la polea defectuosa del eje de la bomba (esto puede requerir herramientas especiales dependiendo del diseño).
- Instalar la nueva polea (o la nueva bomba de agua con su polea) y apretarla según las especificaciones del fabricante.
- Volver a colocar la correa de transmisión alrededor de todas las poleas y ajustar correctamente el tensor.
- En caso de haber reemplazado la bomba completa, rellenar el sistema de refrigeración con el líquido adecuado y purgar el aire.
- Arrancar el motor, verificar que no haya fugas y que la temperatura de operación sea normal.
- Realizar una prueba de conducción para confirmar el correcto funcionamiento.
Preguntas Frecuentes (FAQ)
¿Una bomba de agua siempre tiene una polea?
En la gran mayoría de los vehículos con motores de combustión interna tradicionales, sí, la bomba de agua es accionada por una correa (ya sea la correa de accesorios o la correa de distribución) y, por lo tanto, requiere una polea para recibir ese movimiento rotatorio. Sin embargo, existen bombas de agua eléctricas, que se utilizan en algunos vehículos modernos, híbridos o auxiliares, que no requieren una polea, ya que son impulsadas por un motor eléctrico.
¿Cuánto tiempo puedo conducir con una polea de bomba de agua defectuosa?
Definitivamente, no es recomendable conducir con una polea de bomba de agua defectuosa o si se sospecha que la bomba de agua no está circulando refrigerante. Una polea defectuosa puede hacer que la correa se salga, deteniendo la bomba y llevando al sobrecalentamiento del motor en muy poco tiempo (a menudo, en cuestión de minutos de funcionamiento). Conducir en estas condiciones puede causar daños severos e irreparables al motor. El vehículo debe ser reparado lo antes posible antes de volver a conducirlo.
¿Es común que falle la polea de la bomba de agua?
Comparado con otros componentes de la bomba de agua, como el cojinete o el sello, la polea en sí misma es menos propensa a fallar. Los problemas más frecuentes están relacionados con el desgaste del cojinete detrás de la polea o con fugas en el sello. Sin embargo, la polea puede dañarse por factores externos o por el desgaste extremo si el cojinete se ha gripado.
¿Puedo reemplazar solo la polea si está dañada?
En algunos casos, la polea se puede reemplazar por separado si es la única parte dañada y el cojinete y el cuerpo de la bomba están en buen estado. Sin embargo, dado que el cojinete es un punto común de fallo y su estado influye directamente en la polea, y considerando la mano de obra necesaria para acceder a la bomba, a menudo es más sensato reemplazar la bomba de agua completa para asegurar la fiabilidad a largo plazo del sistema.
Dolz: Sinónimo de Calidad en Bombas de Agua
Hablar de componentes de alta calidad en el sistema de refrigeración nos lleva a mencionar a fabricantes con gran experiencia y reputación. Dolz es un referente en la industria, con más de 80 años de trayectoria en la fabricación de bombas de agua. Su experiencia y compromiso con la calidad les han permitido servir a un gran número de clientes y consolidarse como un líder en el mercado de posventa.
Las bombas de agua Dolz cuentan con certificaciones de calidad reconocidas, como la ISO 9001, lo que subraya su enfoque en la excelencia en la fabricación y la satisfacción del cliente. Fabrican una amplia gama de bombas de agua que cubren aplicaciones tanto para turismos como para vehículos industriales y camiones, distribuyendo sus productos a nivel global.
Además de las bombas de agua mecánicas tradicionales, Industrias Dolz continúa innovando y expandiendo su catálogo con el lanzamiento de nuevas tecnologías, como sus bombas de agua eléctricas, variables y auxiliares. Recientemente, por ejemplo, han lanzado 14 nuevas referencias de bombas auxiliares eléctricas, cuya función es asistir en la refrigeración del habitáculo en ciertos sistemas.
Elegir componentes de un fabricante de confianza como Dolz es invertir en la durabilidad y eficiencia del sistema de refrigeración de tu vehículo, protegiendo así el corazón de tu motor.
