Cableado de Bocina Sin Relé: Guía Completa

La bocina de un coche es un componente de seguridad fundamental, diseñado para alertar a otros conductores o peatones en situaciones de riesgo. Su activación se realiza a través de un simple botón, que actúa como un interruptor. Tradicionalmente, estos sistemas se cablean utilizando un relé para garantizar su correcto funcionamiento y proteger el circuito eléctrico del vehículo. Sin embargo, ¿es siempre necesario un relé? Es posible, y de hecho, una práctica histórica entre aficionados y mecánicos, cablear el botón de la bocina directamente, ofreciendo una alternativa más sencilla para quienes desean personalizar el sistema de sonido de su coche.

El concepto de cablear un botón de bocina sin recurrir a un relé se remonta a los primeros días de la personalización automotriz. En aquella época, los conductores buscaban modificar sus vehículos para adaptarlos mejor a sus gustos y necesidades individuales. Este método permite una conexión directa entre el botón que presionas y la bocina misma, evitando la necesidad de un componente intermedio como el relé. Si bien los relés desempeñan un papel importante al ayudar a proteger el sistema eléctrico del coche y potencialmente extender la vida útil de la bocina, algunos prefieren la simplicidad que ofrece el cableado directo, considerándolo una solución más directa y menos compleja.

Realizar el cableado de un botón de bocina sin un relé es completamente viable si se siguen los diagramas de cableado adecuados y se utilizan las herramientas y materiales correctos. Este enfoque puede resultar particularmente atractivo para aquellos que poseen un conocimiento básico de los sistemas eléctricos automotrices y prefieren una configuración de bocina más simple. Aunque los relés suelen ser la recomendación estándar para un rendimiento óptimo y una mayor seguridad del circuito, cablear sin uno puede ser una opción factible para quienes buscan un camino más directo en la modificación eléctrica de su vehículo.

¿Cómo Cablear un Botón de Bocina Sin un Relé?

Cablear un botón de bocina sin un relé implica establecer una conexión directa entre el botón y la bocina para que esta se active inmediatamente al ser presionado el botón. Este método, como mencionamos, puede ser más simple y directo que el uso de un relé. No obstante, es importante tener en cuenta que podría no ser tan fiable o eficiente, especialmente en sistemas que manejan alta potencia. Para comprender completamente cómo llevar a cabo este cableado y conocer las posibles ventajas y desventajas, profundicemos en los detalles a continuación.

Al abordar el cableado de un botón de bocina sin un relé, es fundamental tener una comprensión clara de los principios básicos de los circuitos eléctricos. En este caso, el botón de la bocina actúa como el interruptor que cierra el circuito, permitiendo que la corriente fluya y active la bocina. Aquí te presentamos una guía paso a paso sobre cómo proceder con este tipo de cableado:

1. Reúne los Materiales Necesarios

Antes de comenzar cualquier trabajo de cableado, asegúrate de tener a mano todos los materiales y herramientas indispensables para la tarea. La preparación es clave para un proceso eficiente y seguro. Necesitarás:

• Un botón de bocina adecuado para la instalación.
• Pelacables para retirar el aislamiento de los cables.
• Cinta aislante eléctrica para proteger las conexiones.
• Cable eléctrico del calibre apropiado para soportar la corriente de la bocina.
• Un portafusibles y un fusible del amperaje correcto para proteger el circuito.
• Terminales de anillo o conectores adecuados para las conexiones.
• Tubo termorretráctil para un acabado limpio y seguro de las conexiones.
• Un destornillador, si es necesario para acceder o montar componentes.
• Un multímetro (opcional, pero altamente recomendado) para verificar voltaje y continuidad.

2. Localiza la Bocina

El primer paso práctico es ubicar la bocina en tu vehículo. Una vez encontrada, identifica sus terminales positivo (+) y negativo (-). Generalmente, el terminal positivo está destinado a conectarse a una fuente de alimentación, mientras que el terminal negativo se conecta a tierra, usualmente al chasis del vehículo. Es vital identificar correctamente estos terminales para un cableado adecuado.

3. Desconecta la Fuente de Alimentación

Antes de manipular cualquier cableado eléctrico, la seguridad es primordial. Desconecta siempre la fuente de alimentación principal del vehículo. Esto se logra desconectando los cables de la batería, comenzando por el terminal negativo. Esta medida previene cortocircuitos accidentales y reduce drásticamente el riesgo de descargas eléctricas mientras trabajas en el sistema.

4. Cablea el Botón de la Bocina

Procede a realizar las conexiones principales. Comienza pasando un cable desde el terminal positivo (+) de la bocina hasta uno de los terminales de tu nuevo botón de bocina. Luego, conecta otro cable desde el otro terminal del botón de bocina a una fuente de alimentación de 12V. La fuente más directa y común para este propósito es el terminal positivo (+) de la batería de tu vehículo, asegurándote de intercalar el portafusibles con el fusible correspondiente en esta línea de alimentación para proteger el circuito.

5. Conecta a Tierra el Circuito

El circuito eléctrico necesita un camino de retorno para que la corriente fluya. Esto se logra conectando a tierra el circuito. Pasa un cable desde el terminal negativo (-) de la bocina a un punto de conexión a tierra adecuado en el chasis del vehículo. Asegúrate de que la conexión a tierra sea firme y esté libre de pintura o óxido para garantizar un buen contacto eléctrico.

6. Prueba el Circuito

Una vez que todas las conexiones estén hechas, es hora de verificar tu trabajo. Vuelve a conectar los cables de la batería (primero el positivo, luego el negativo). Presiona el botón de la bocina. Si la bocina suena, ¡felicidades, el cableado ha sido exitoso! Si no emite sonido, revisa cuidadosamente todas tus conexiones, verifica que el fusible no esté quemado y utiliza el multímetro para solucionar posibles problemas, como falta de voltaje o una conexión a tierra deficiente.

7. Asegura el Cableado

Para finalizar y garantizar la durabilidad y seguridad de tu instalación, asegura todo el cableado. Utiliza cinta aislante eléctrica para cubrir las conexiones expuestas. El tubo termorretráctil, aplicado con calor, proporciona un aislamiento aún mejor y un acabado profesional. Utiliza bridas o cinchos para sujetar los cables y evitar que queden sueltos, lo que podría causar daños o cortocircuitos debido a vibraciones o movimientos.

Según estadísticas recientes, un alto porcentaje de propietarios de vehículos considera la bocina una característica de seguridad vital. Es importante recordar que un cableado incorrecto, especialmente al omitir un relé, puede llevar a fallos eléctricos e incluso crear riesgos de seguridad en la carretera.

Consideraciones Importantes y Precauciones

Al optar por cablear la bocina sin un relé, hay varios factores cruciales y precauciones que debes tener en cuenta para asegurar que la instalación sea segura y funcione correctamente a largo plazo. La omisión del relé significa que el botón de la bocina y el cableado asociado deben ser capaces de manejar directamente la corriente que requiere la bocina para activarse. Las bocinas pueden demandar una cantidad significativa de amperaje en el momento de la activación, y si los componentes (el botón, los cables, el fusible) no están dimensionados correctamente para esta carga, pueden sobrecalentarse, dañarse o incluso provocar un incendio. Es por eso que, aunque el método es más simple, requiere una atención meticulosa a los detalles técnicos.

Asegurando la Alimentación Eléctrica Adecuada

Para garantizar un suministro de energía adecuado para el botón de la bocina y, por ende, para la bocina misma, la conexión directa a una fuente de 12V es esencial. Asegúrate de que esta fuente pueda proporcionar el voltaje y el amperaje necesarios para operar la bocina de manera efectiva. Es altamente recomendable consultar el diagrama de cableado de tu vehículo para identificar el punto de conexión más seguro y fiable para la alimentación de la bocina. Utilizar un cable de un calibre (grosor) apropiado es vital; un cable demasiado delgado puede resistir demasiado el flujo de corriente, causando una caída de voltaje y calentamiento, lo que impide que la bocina suene con toda su potencia o incluso dañando el cable. El calibre del cable debe ser capaz de soportar el amperaje máximo que consumirá la bocina.

Compatibilidad y Carga del Sistema

Como se mencionó, la viabilidad de cablear una bocina sin relé depende en gran medida de las características específicas del sistema eléctrico de tu vehículo y, crucialmente, de los requisitos de amperaje de la bocina que estás utilizando. Es fundamental entender las implicaciones de saltarse el relé. El relé actúa como un interruptor de alta corriente controlado por una señal de baja corriente del botón. Al eliminarlo, toda la corriente de la bocina pasa directamente a través del botón y el cableado. Debes verificar que el botón de la bocina y el cableado que utilizas estén clasificados para manejar la carga (amperaje) de la bocina sin sobrecalentarse o sufrir daños. Si la bocina consume mucho amperaje, un botón o cableado inadecuado podría fallar rápidamente o representar un riesgo de incendio. La compatibilidad de los componentes es clave.

Precauciones Durante la Instalación

Al realizar este cableado, es imperativo tomar todas las precauciones necesarias para evitar problemas eléctricos o daños a los componentes. Esto incluye:

• Aislamiento Adecuado: Asegura que todas las conexiones de cableado estén correctamente aisladas utilizando cinta eléctrica de buena calidad o tubo termorretráctil. Los cables expuestos o las conexiones mal aisladas pueden causar cortocircuitos peligrosos si entran en contacto con partes metálicas del vehículo o con otros cables.
• Conexiones Seguras: Utiliza terminales y herramientas de engaste adecuadas para asegurar que todas las conexiones de cable estén firmes y no se suelten con las vibraciones del vehículo. Las conexiones sueltas pueden generar resistencia, calor y fallos intermitentes o totales.
• Prueba de Funcionalidad: Después de completar la instalación, realiza pruebas exhaustivas para asegurarte de que el botón de la bocina funciona correctamente y que la bocina suena con la potencia esperada. Esto te ayuda a identificar y corregir cualquier problema antes de usar el vehículo en la carretera.
• Uso de Fusible: Como se mencionó en los pasos, la inclusión de un fusible en la línea de alimentación directa es una precaución de seguridad indispensable. El fusible actuará como un punto débil intencional en el circuito que se quemará y romperá el circuito si la corriente excede un nivel seguro (por ejemplo, debido a un cortocircuito), protegiendo así el resto del cableado y los componentes de daños mayores.

¿Cuándo Buscar Ayuda Profesional?

Aunque el cableado directo puede parecer simple, trabajar con el sistema eléctrico de un vehículo conlleva riesgos si no se tiene el conocimiento o la experiencia adecuados. Si no estás familiarizado con el cableado eléctrico automotriz, no te sientes cómodo identificando los componentes correctos, calculando el calibre del cable o asegurando conexiones seguras y aisladas, es altamente recomendable buscar la asistencia de un profesional. Un técnico automotriz certificado tiene la experiencia y las herramientas necesarias para realizar la instalación de manera correcta y segura. Pueden proporcionarte orientación sobre el procedimiento de instalación más seguro para tu vehículo específico, asegurar que se cumplan todas las normativas de seguridad y, lo más importante, ayudarte a solucionar cualquier problema que pueda surgir durante el proceso, evitando daños costosos o situaciones peligrosas.

Herramientas Necesarias para el Trabajo

Para llevar a cabo el cableado de un botón de bocina sin relé de manera efectiva y segura, necesitarás algunas herramientas esenciales. Contar con las herramientas adecuadas no solo facilita el proceso, sino que también ayuda a asegurar que las conexiones sean seguras y fiables. Las herramientas clave incluyen:

• Pelacables: Indispensables para retirar de forma limpia y precisa el aislamiento de los extremos de los cables sin dañar los hilos conductores.
• Herramientas de Engaste (Crimpadora): Necesarias para fijar de forma segura los terminales a los extremos de los cables. Un buen engaste es crucial para una conexión eléctrica fiable y de baja resistencia.
• Multímetro: Una herramienta invaluable para verificar la presencia de voltaje, comprobar la continuidad del circuito y diagnosticar problemas de cableado. Te permite confirmar que tienes alimentación donde la esperas y que no hay interrupciones en el circuito.
• Destornilladores y Alicates: Varias herramientas manuales pueden ser necesarias para acceder a ciertas áreas, montar el botón o manipular cables y terminales.

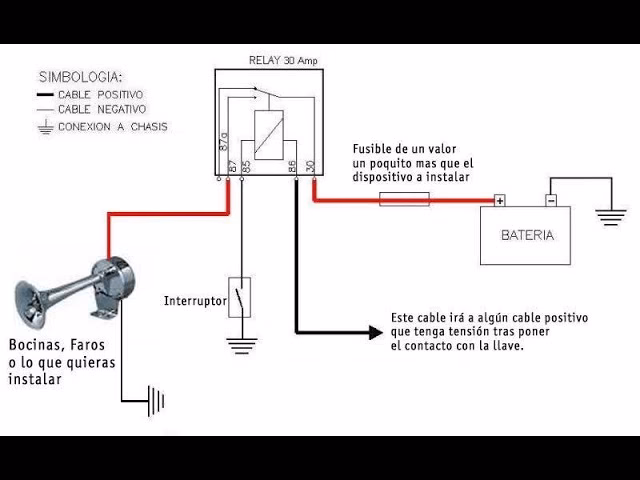

Comparativa: Cableado Con Relé vs. Sin Relé

Preguntas Frecuentes

A continuación, abordamos algunas dudas comunes sobre el cableado de una bocina sin relé:

¿Cómo aseguro un suministro de energía adecuado para un botón de bocina cableado directamente?

Para asegurar un suministro de energía adecuado, conecta el botón de la bocina directamente a una fuente de 12V capaz de entregar el amperaje necesario para tu bocina. Es vital consultar el diagrama eléctrico de tu vehículo para identificar el mejor punto de conexión y verificar los requisitos de voltaje y amperaje de tu bocina. Utiliza siempre un cable de calibre apropiado para evitar pérdidas de potencia y calentamiento excesivo, y protege el circuito con un fusible correctamente dimensionado.

¿Puedo cablear un botón de bocina sin relé para el sistema de bocina de mi vehículo?

Sí, es posible, pero la viabilidad depende del sistema eléctrico de tu vehículo y, fundamentalmente, del amperaje que consume tu bocina. Debes evaluar si el cableado existente (si lo usas) o el nuevo cableado y el botón de bocina que instales pueden manejar de forma segura la carga sin sobrecalentarse o dañarse. Entender las implicaciones de omitir el relé es crucial antes de proceder.

¿Qué precauciones debo tomar al cablear un botón de bocina sin relé?

Las precauciones clave incluyen asegurar un aislamiento adecuado para todas las conexiones de cableado, utilizar terminales y herramientas correctas para garantizar conexiones seguras y firmes, y probar minuciosamente la funcionalidad del sistema después de la instalación. Además, es indispensable instalar un fusible adecuado en la línea de alimentación para proteger el circuito contra sobrecargas o cortocircuitos inesperados.

¿Es recomendable buscar ayuda profesional para cablear un botón de bocina sin relé?

Buscar ayuda profesional es altamente recomendable, especialmente si no tienes experiencia previa con sistemas eléctricos automotrices o si no te sientes completamente seguro con el proceso. Un técnico certificado puede asegurar que el cableado se realice de manera segura, cumplir con los estándares de seguridad y ayudarte a diagnosticar y resolver cualquier problema que pudiera surgir, evitando errores costosos o peligrosos.

¿Qué herramientas se requieren para cablear un botón de bocina sin relé?

Necesitarás algunas herramientas básicas pero esenciales, como pelacables para preparar los extremos de los cables, herramientas de engaste (crimpadora) para asegurar los terminales a los cables, y un multímetro para verificar voltaje, continuidad y diagnosticar problemas. También pueden ser útiles destornilladores y varios tipos de alicates.

En conclusión, cablear un botón de bocina sin utilizar un relé es una modificación posible y directa que puede ser atractiva para aquellos que buscan simplicidad en el sistema eléctrico de su vehículo. Sin embargo, esta simplicidad aparente no exime de la necesidad de un conocimiento básico de los circuitos eléctricos y, lo que es más importante, de la aplicación rigurosa de medidas de seguridad. Desde la correcta identificación y preparación de materiales y herramientas hasta la desconexión de la fuente de alimentación, el cableado cuidadoso de cada conexión, la correcta puesta a tierra y la protección mediante un fusible, cada paso es fundamental. La omisión del relé traslada la carga eléctrica directamente al botón y al cableado, por lo que asegurarse de que estos componentes sean capaces de manejar el amperaje de la bocina es indispensable para prevenir fallos, sobrecalentamiento o riesgos de incendio. Aunque es una práctica con raíces históricas en la personalización automotriz, la recomendación moderna sigue favoreciendo el uso de relés por la protección adicional que ofrecen al circuito y a los componentes de control. Si decides proceder sin él, hazlo con información, precaución y, si surge la menor duda, no dudes en consultar a un profesional para garantizar una instalación segura y fiable.
