La Bobina de Ignición: Corazón Eléctrico

En el intrincado mundo de la mecánica automotriz, existen componentes que, aunque pequeños o poco visibles, son absolutamente esenciales para el funcionamiento del vehículo. Uno de ellos es la bobina de ignición, una pieza fundamental que actúa como el corazón eléctrico del sistema de encendido, haciendo posible que el motor cobre vida y funcione correctamente. Sin su labor, la mezcla de aire y combustible en los cilindros sería inerte, incapaz de generar la explosión necesaria para mover el coche.

La función principal de la bobina de ignición es transformar el bajo voltaje de la batería del vehículo (generalmente 12 voltios) en un pulso de muy alta tensión, que puede alcanzar decenas de miles de voltios. Este pico de voltaje es necesario para crear la chispa eléctrica en las bujías, la cual inflama la mezcla comprimida de aire y combustible dentro de la cámara de combustión. Es un proceso de inducción electromagnética, un principio físico que permite esta asombrosa elevación de voltaje en una fracción de segundo.

¿Qué es Exactamente una Bobina de Ignición?

Una bobina de ignición es esencialmente un transformador eléctrico diseñado para operar en pulsos. Su construcción básica consiste en dos bobinados de alambre de cobre enrollados alrededor de un núcleo de hierro o ferrita. Estos bobinados se conocen como bobinado primario y bobinado secundario.

• Bobinado Primario: Este bobinado está conectado directamente al sistema eléctrico del vehículo, recibiendo el voltaje de la batería (12V). Tiene relativamente pocas espiras de alambre grueso.
• Bobinado Secundario: Este bobinado está conectado a las bujías. Tiene muchas más espiras de alambre mucho más fino que el bobinado primario. La relación entre el número de espiras del bobinado secundario y el primario es lo que determina la capacidad de la bobina para multiplicar el voltaje.

Todo el conjunto suele estar encapsulado en resina epoxi o algún otro material aislante para protegerlo de la humedad, la vibración y el calor extremo que se genera bajo el capó, y para evitar cortocircuitos internos o fugas de alta tensión.

El Fascinante Proceso: ¿Cómo Funciona?

El funcionamiento de una bobina de ignición moderna está finamente controlado por la Unidad de Control del Motor (ECU), también conocida como centralita. La ECU es el cerebro electrónico del coche y monitorea constantemente diversos sensores para determinar el momento óptimo para generar la chispa en cada cilindro.

El ciclo comienza cuando la ECU decide que es el momento de encender la mezcla en un cilindro particular. La ECU envía una señal de bajo voltaje a la bobina de ignición correspondiente (en sistemas modernos con una bobina por cilindro). Esta señal permite que la corriente de la batería fluya a través del bobinado primario de la bobina.

El paso de corriente por el bobinado primario crea rápidamente un campo magnético alrededor del núcleo de hierro y los bobinados. La intensidad de este campo magnético depende de la cantidad de corriente que fluye y del número de espiras en el bobinado primario.

Aquí es donde ocurre la magia de la inducción. Justo en el instante preciso en que la chispa debe saltar en la bujía, la ECU interrumpe abruptamente el flujo de corriente al bobinado primario. Esta interrupción causa que el campo magnético, que se había formado, colapse de manera extremadamente rápida.

Según la Ley de Inducción de Faraday, un cambio rápido en un campo magnético a través de un conductor (en este caso, el bobinado secundario) induce una tensión o fuerza electromotriz (FEM) en ese conductor. Dado que el bobinado secundario tiene muchísimas más espiras que el primario, el voltaje inducido en él es dramáticamente mayor que el voltaje original de la batería. Este voltaje secundario, que puede oscilar entre 20,000 y 40,000 voltios (o incluso más en algunos sistemas), es dirigido a la bujía.

En la bujía, este alto voltaje supera la resistencia del aire entre los electrodos, provocando un arco eléctrico: la chispa. Esta chispa, con su alta temperatura, enciende la mezcla de aire y combustible comprimida en el cilindro, generando una pequeña explosión que empuja el pistón hacia abajo, creando la potencia que mueve el vehículo.

El tiempo que tarda la corriente en el bobinado primario en crear el campo magnético ("tiempo de carga" o "dwell time") y la velocidad a la que el campo magnético colapsa son factores críticos que la ECU controla para asegurar que se genere un voltaje secundario suficientemente alto y en el momento preciso.

Evolución de los Sistemas de Ignición

La tecnología de las bobinas de ignición ha evolucionado significativamente con el tiempo, adaptándose a las crecientes demandas de eficiencia, rendimiento y control de emisiones de los motores modernos.

Inicialmente, los vehículos utilizaban un sistema con una única bobina de ignición centralizada. Esta bobina generaba la alta tensión para todos los cilindros. La distribución de esta alta tensión a la bujía correcta en el momento adecuado corría a cargo de un componente mecánico llamado distribuidor. El distribuidor tenía un rotor que giraba y, mediante contactos, dirigía la alta tensión de la bobina a la bujía del cilindro que estaba en fase de compresión y listo para la ignición.

Aunque este sistema era robusto para su época, tenía limitaciones. Las partes móviles del distribuidor (rotor, tapa, platinos en sistemas más antiguos) sufrían desgaste, requerían mantenimiento y podían generar pérdidas de energía o problemas de sincronización. Además, la necesidad de enviar el alto voltaje a través de cables largos desde el distribuidor a cada bujía aumentaba el riesgo de interferencias electromagnéticas y caídas de voltaje.

La llegada de la electrónica automotriz permitió sistemas más avanzados. Surgieron los sistemas de "chispa perdida" (wasted spark), que utilizaban una bobina por cada dos cilindros. Estas bobinas generaban chispa simultáneamente en dos cilindros: uno en fase de compresión (donde la chispa era útil para la combustión) y otro en fase de escape (donde la chispa era inútil, de ahí el nombre "perdida"). Eliminaban el distribuidor mecánico, mejorando la fiabilidad y reduciendo el mantenimiento.

El sistema más moderno y prevalente hoy en día es el de bobina sobre bujía (Coil-On-Plug o COP). En este sistema, cada bujía tiene su propia bobina de ignición individual. La bobina se monta directamente encima de la bujía o muy cerca de ella. Este diseño ofrece numerosas ventajas:

• Mayor Eficiencia: Al estar tan cerca de la bujía, se minimizan las pérdidas de voltaje y se asegura que llegue la máxima energía posible para una chispa potente y consistente.
• Control Individual: La ECU puede controlar el tiempo y la duración de la chispa para cada cilindro de forma independiente, optimizando la combustión para diferentes condiciones de funcionamiento del motor (ralentí, aceleración, etc.). Esto mejora el rendimiento, la eficiencia de combustible y reduce las emisiones.
• Mayor Fiabilidad: Al no tener partes móviles ni cables de alta tensión largos, se reduce drásticamente el desgaste y el riesgo de fallos relacionados con la distribución de la chispa.
• Diagnóstico Más Sencillo: Si una bobina falla, el problema generalmente se limita a un solo cilindro, y la ECU puede detectarlo fácilmente, indicando un código de error específico que facilita la identificación y reemplazo de la bobina defectuosa.

La transición de un sistema a otro ha marcado una mejora sustancial en la precisión del encendido y la eficiencia general del motor.

Síntomas de una Bobina de Ignición Defectuosa

Aunque las bobinas COP modernas son bastante fiables, no son inmunes al fallo. Son componentes eléctricos y están sometidas a estrés por calor, vibración y constantes ciclos de alta tensión. Cuando una bobina comienza a fallar, el motor puede mostrar varios síntomas:

• Fallo de Encendido (Misfire): Es el síntoma más común. Un cilindro deja de quemar combustible correctamente porque la bujía no recibe suficiente voltaje para crear una chispa adecuada. Esto se siente como una vibración o sacudida en el motor, especialmente al ralentí o bajo carga.
• Ralentí Irregular o Inestable: Un fallo de encendido hace que el motor no gire suavemente a bajas revoluciones.
• Pérdida de Potencia y Aceleración Deficiente: Con uno o más cilindros sin funcionar correctamente, el motor no puede generar su potencia completa.
• Aumento del Consumo de Combustible: Una combustión incompleta o inexistente en un cilindro significa que el combustible no se aprovecha, lo que puede aumentar el consumo.
• Luz de Check Engine Encendida: La ECU detectará el fallo de encendido y activará la luz de advertencia en el tablero. Al escanear el vehículo, aparecerán códigos de error relacionados con fallos de encendido en cilindros específicos (por ejemplo, P0301 para fallo en el cilindro 1).
• Dificultad para Arrancar: Aunque menos común si falla solo una bobina, si fallan varias o la bobina principal en sistemas antiguos, el motor puede tener problemas para arrancar.
• Sonido de Petardeo o Explosiones: Si el combustible no quemado en un cilindro llega al sistema de escape, puede encenderse allí, causando un sonido de explosión.

Es importante abordar estos síntomas rápidamente, ya que conducir con una bobina defectuosa puede dañar otros componentes, como el catalizador, debido al paso de combustible sin quemar por el escape.

Causas Comunes de Fallo en las Bobinas

Varias razones pueden llevar al fallo de una bobina de ignición:

• Calor Extremo: El compartimento del motor es un ambiente muy caliente, y la exposición constante al calor degrada los materiales aislantes de la bobina.
• Vibración: Las vibraciones del motor pueden aflojar las conexiones internas o externas o dañar los componentes electrónicos dentro de la bobina.
• Edad y Desgaste Natural: Como cualquier componente, las bobinas tienen una vida útil limitada y eventualmente fallarán debido al envejecimiento de sus materiales.
• Bujías Defectuosas o Viejas: Si las bujías están desgastadas, la distancia entre electrodos es demasiado grande o están sucias, la bobina tiene que generar un voltaje aún mayor para saltar la chispa. Este esfuerzo adicional puede sobrecalentar y dañar la bobina prematuramente. Es por eso que a menudo se recomienda reemplazar las bobinas al mismo tiempo que las bujías, o al menos inspeccionar las bujías al diagnosticar un fallo de bobina.
• Problemas de Voltaje: Picos de voltaje en el sistema eléctrico del coche pueden dañar los componentes electrónicos de la bobina.
• Humedad: La entrada de agua o humedad puede causar cortocircuitos o corrosión.

Diagnóstico y Reemplazo

Diagnosticar una bobina defectuosa a menudo comienza con la lectura de códigos de error de la ECU. Los códigos P030x (donde x es el número del cilindro) indican un fallo de encendido en un cilindro específico, lo que apunta directamente a la bobina o bujía de ese cilindro.

Un mecánico puede realizar pruebas adicionales, como intercambiar la bobina sospechosa con la de otro cilindro para ver si el fallo de encendido se mueve al nuevo cilindro (confirmando que la bobina es el problema), o usar un multímetro para medir la resistencia de los bobinados primario y secundario (comparando los valores con las especificaciones del fabricante) o incluso probar la salida de voltaje de la bobina con equipos especializados.

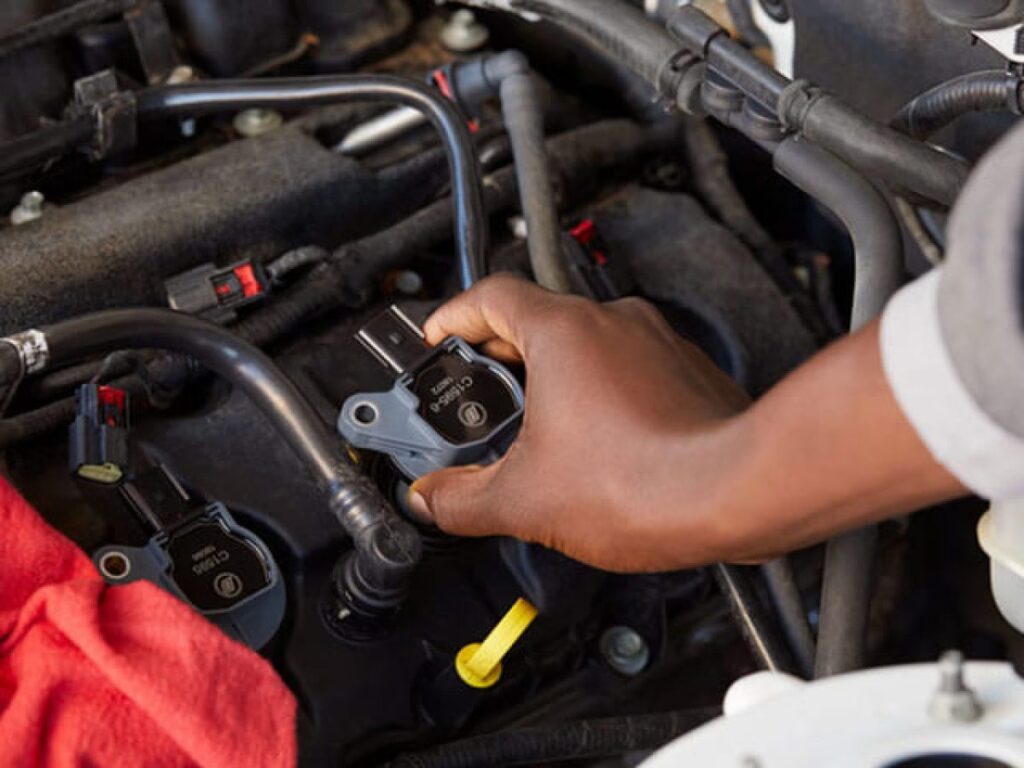

El reemplazo de una bobina COP es generalmente un procedimiento sencillo, que implica desconectar el conector eléctrico, retirar uno o dos tornillos y sacar la bobina. Es crucial asegurarse de que la superficie de contacto con la bujía esté limpia y que la nueva bobina se asiente correctamente. En sistemas más antiguos con distribuidor, el reemplazo de la bobina central es diferente, pero también manejable con las herramientas y conocimientos adecuados.

La Importancia de una Chispa Robusta

La calidad de la chispa generada por la bobina es crucial para una combustión eficiente. Una chispa débil puede llevar a una combustión incompleta, dejando combustible sin quemar y generando más emisiones contaminantes. Una chispa potente y bien sincronizada asegura que toda la mezcla de aire y combustible se queme de manera efectiva, maximizando la potencia, minimizando el consumo y reduciendo las emisiones.

La bobina de ignición, trabajando en conjunto con la ECU y las bujías, forma un trío indispensable para el correcto funcionamiento del motor de gasolina. Su diseño y operación, basados en principios de electromagnetismo, son un testimonio de la ingeniería automotriz.

Tabla Comparativa: Sistemas de Ignición

Preguntas Frecuentes sobre las Bobinas de Ignición

Aquí respondemos algunas dudas comunes sobre este componente vital:

• ¿Puedo reemplazar una bobina de ignición yo mismo?
  Sí, en muchos vehículos modernos con sistema COP, el reemplazo de una bobina individual es un procedimiento relativamente sencillo que requiere herramientas básicas y precaución. Sin embargo, si no tienes experiencia o te sientes inseguro, es mejor acudir a un profesional.
• ¿Cuánto tiempo dura una bobina de ignición?
  La vida útil varía enormemente según el vehículo, las condiciones de conducción y el mantenimiento. Algunas pueden durar más de 100,000 kilómetros, mientras que otras pueden fallar antes. El calor y las bujías desgastadas son factores que pueden acortar su vida.
• ¿Es necesario reemplazar todas las bobinas si falla una?
  No siempre. En sistemas COP, si una bobina falla, solo necesitas reemplazar la bobina defectuosa. Sin embargo, si las bobinas tienen una edad o kilometraje similar, es posible que otras empiecen a fallar pronto. Algunos mecánicos recomiendan reemplazar las bobinas en pares o todas a la vez como medida preventiva, especialmente si el vehículo tiene alto kilometraje, pero no es estrictamente necesario a menos que haya un problema generalizado.
• ¿Una bobina defectuosa puede dañar otros componentes?
  Sí. Un fallo de encendido constante puede hacer que pase combustible sin quemar al sistema de escape, lo que puede sobrecalentar y dañar seriamente el catalizador, un componente costoso de reemplazar.
• ¿Cómo sé si el problema es la bobina o la bujía?
  Los síntomas son muy similares. A menudo, la primera prueba es reemplazar la bujía del cilindro con fallo, ya que es más económica. Si el problema persiste, es probable que la bobina sea la culpable. Un diagnóstico profesional con herramientas de escaneo y prueba es la forma más fiable de determinarlo.

En conclusión, la bobina de ignición es un componente modesto pero extraordinariamente importante que hace posible la combustión en el motor de gasolina. Su evolución refleja los avances en la electrónica automotriz y la búsqueda constante de motores más eficientes y limpios. Mantener el sistema de encendido en buen estado, incluyendo las bobinas y las bujías, es clave para asegurar el rendimiento, la fiabilidad y la longevidad de tu vehículo.
