Al adentrarnos en el mundo de la iluminación, uno de los elementos fundamentales que a menudo pasamos por alto es la base de la bombilla, conocida comúnmente como casquillo o rosca. Esta pequeña pero crucial pieza es el punto de conexión entre nuestra fuente de luz y el suministro eléctrico, y comprender sus diferentes tipos es esencial para elegir la bombilla LED adecuada y asegurar un funcionamiento seguro y eficiente de nuestras luminarias.
La variedad de casquillos en el mercado puede resultar confusa al principio, pero una vez que se entienden los principios básicos y la nomenclatura, seleccionar la bombilla correcta se convierte en una tarea sencilla. No se trata solo de que la bombilla encaje físicamente en la lámpara, sino de garantizar que la conexión eléctrica sea la apropiada para el tipo de bombilla y el voltaje de la instalación.
- ¿Qué son los Casquillos de Bombillas?
- Tipos Comunes de Casquillos de Bombillas
- Nomenclatura de Casquillos
- Tabla Comparativa de Tipos de Casquillos
- Materiales de los Casquillos
- Adaptadores y Portalámparas Especiales
- Preguntas Frecuentes sobre Tipos de Casquillos de Bombilla
- ¿Cómo se llama donde se enrosca la bombilla?
- ¿Qué quiere decir E14 en una bombilla?
- ¿Qué diferencia hay entre E14 y E27?
- ¿Qué tipo de casquillo es el E27?
- ¿Cuál es la ventaja de usar casquillos de cerámica?
- ¿Se pueden encontrar casquillos para bombillas LED?
- ¿Qué casquillo se recomienda para iluminación direccional?
- ¿Existen adaptadores para casquillos de diferente tamaño?
¿Qué son los Casquillos de Bombillas?
Los casquillos de bombillas son los conectores estandarizados que permiten fijar una bombilla a una luminaria (lámpara, aplique, flexo, etc.) y, lo que es más importante, establecer la conexión eléctrica necesaria para que la bombilla se encienda. Son el nexo indispensable entre la bombilla y la red eléctrica. Generalmente están fabricados con materiales que permiten el paso de la electricidad de forma segura, como el metal, y suelen estar aislados con materiales como cerámica, termoplástico o baquelita, que ofrecen durabilidad y resistencia, especialmente al calor generado por algunas bombillas.
La elección del material del casquillo puede depender de la potencia o el tipo de bombilla que se vaya a utilizar. Por ejemplo, los casquillos de cerámica son conocidos por su alta resistencia térmica, lo que los hace ideales para bombillas que generan mucho calor, aunque hoy en día con la prevalencia de la tecnología LED, que apenas genera calor, otros materiales como el termoplástico son también muy comunes debido a su ligereza y coste.
Tipos Comunes de Casquillos de Bombillas
El mercado ofrece una amplia gama de casquillos, diseñados para adaptarse a diferentes tamaños, potencias y tipos de bombillas. La clasificación principal se basa en el mecanismo de conexión: rosca o pines.
Casquillos de Rosca (Rosca Edison)
Estos son probablemente los tipos de casquillos más reconocidos y utilizados a nivel doméstico. Se basan en un sistema de rosca inventado por Thomas Edison. Se identifican con la letra 'E' seguida de un número que indica el diámetro de la rosca en milímetros.
- Casquillo E27: La Rosca Gorda
El E27 es el casquillo estándar por excelencia en muchos países, especialmente en Europa. Se le conoce popularmente como la 'rosca gorda' debido a su diámetro de 27 mm. Es extremadamente versátil y compatible con una gran variedad de bombillas, incluyendo las bombillas tradicionales incandescentes, halógenas, de bajo consumo (CFL) y, por supuesto, una amplísima gama de bombilla LED en diferentes formatos: esféricas, estándar (A60), de globo, tipo mazorca, etc. Es el casquillo más común en lámparas de techo, de pie y apliques de pared para iluminación general.
- Casquillo E14: La Rosca Fina
El E14, o 'rosca fina', es una versión más pequeña del casquillo Edison, con un diámetro de 14 mm. Es ideal para aplicaciones donde el espacio es limitado o se requiere una estética más delicada. Se encuentra frecuentemente en lámparas de mesa pequeñas, lámparas de noche, iluminación decorativa, candelabros, campanas extractoras y algunas luminarias de menor tamaño. Al igual que el E27, es compatible con bombillas de diferentes tecnologías, incluyendo bombillas LED en formato vela, esférica o tipo mazorca, adaptadas a su tamaño más reducido.
Casquillos de Pin (Bases de Conexión)
Estos casquillos utilizan pines o contactos en lugar de una rosca. Son comunes en bombillas dicroicas, focos y sistemas de iluminación más técnicos o direccionales. La nomenclatura suele empezar con la letra 'G' seguida de un número que indica la distancia entre los centros de los pines, o 'GU' si tienen alguna muesca para encaje.
- Casquillo GU10: El Foco Direccional sin Transformador
El GU10 es un casquillo muy popular para focos empotrables y sistemas de iluminación direccional. Se caracteriza por tener dos pines con una base engrosada que se introduce en el portalámparas y se fija con un cuarto de giro. Una de sus principales ventajas es que se conecta directamente a la red eléctrica de 220V (o 120V según el país), lo que significa que no requiere transformador. Esto simplifica la instalación y lo hace ideal para reemplazar focos halógenos de 220V. Es el casquillo estándar para muchas bombillas dicroicas y focos LED.
- Casquillo GU5.3: El Foco de Bajo Voltaje
El GU5.3 (a veces también conocido como MR16) es otro casquillo de pines, pero a diferencia del GU10, está diseñado para bombillas de bajo voltaje, típicamente 12V. Se identifica por sus dos pines finos separados por 5.3 mm. Requiere el uso de un transformador para reducir el voltaje de la red eléctrica (220V o 120V) a 12V. Se utiliza comúnmente en iluminación de acento, vitrinas, iluminación de jardines y otras aplicaciones donde se prefieren sistemas de bajo voltaje por seguridad o diseño. También es habitual en bombillas tipo dicroicas, tanto halógenas como LED.
Otros Tipos de Casquillos
Aunque los E27, E14, GU10 y GU5.3 son los más extendidos, existen otros tipos de casquillos para aplicaciones específicas:
- Casquillo B22: La Base de Bayoneta
Común en algunos países (como Reino Unido o Australia), el casquillo B22 utiliza un sistema de bayoneta en lugar de rosca. Se inserta la bombilla y se gira ligeramente para fijarla. Tiene un diámetro de 22 mm y dos pines laterales que encajan en las ranuras del portalámparas. Se encuentra en lámparas de techo y luminarias generales.
- Casquillo G9: La Cápsula Compacta
El casquillo G9 es un casquillo pequeño con dos pines en forma de bucle, separados por 9 mm. Se utiliza principalmente para bombillas tipo cápsula, que solían ser halógenas pero ahora están ampliamente disponibles en versión LED. Son comunes en lámparas decorativas, apliques pequeños, lámparas de mesa y luminarias compactas donde se necesita una fuente de luz potente en un espacio reducido.
Nomenclatura de Casquillos
La forma en que se nombran los casquillos sigue una lógica: la primera letra indica el tipo de base (E para Edison rosca, G para pines, B para bayoneta), seguida de un número que generalmente indica el diámetro de la rosca o la distancia entre los pines en milímetros. En algunos casos, puede haber una letra adicional al final para indicar el número de contactos (por ejemplo, 's' para simple, 'd' para doble, aunque esto es menos común en la nomenclatura más usada).
Tabla Comparativa de Tipos de Casquillos
Para facilitar la identificación, aquí tienes una tabla resumen de los casquillos más comunes:
| Tipo de Casquillo | Diámetro/Distancia Pines (mm) | Descripción | Aplicaciones Comunes |
|---|---|---|---|
| E27 | 27 | Rosca estándar ('rosca gorda'). | Lámparas de techo, lámparas de pie, apliques, iluminación general. |
| E14 | 14 | Rosca fina. | Lámparas de mesa pequeñas, decorativas, candelabros. |
| GU10 | N/A (Pines) | Base de pines con cuarto de giro, conexión directa a 220V. | Focos empotrables, iluminación direccional, rieles. |
| GU5.3 | 5.3 | Base de pines finos, requiere transformador para 12V. | Iluminación de acento, jardines, vitrinas. |
| B22 | 22 | Base de bayoneta (común en algunos países). | Lámparas de techo, iluminación general. |
| G9 | 9 | Base de pines en bucle para bombillas cápsula. | Lámparas decorativas, apliques pequeños, iluminación compacta. |
Materiales de los Casquillos
Los materiales utilizados en la fabricación de los casquillos influyen en su durabilidad, resistencia al calor y seguridad. Los más comunes son:
- Metal: Usado para la parte conductora de la rosca o los pines. Suele ser latón o aluminio.
- Cerámica: Material muy resistente a altas temperaturas, ideal para bombillas que generan mucho calor (como las antiguas halógenas o incandescentes de alta potencia) o para portalámparas industriales. Ofrece gran durabilidad.
- Termoplástico: Un material plástico resistente, más ligero y económico que la cerámica. Es adecuado para la mayoría de las aplicaciones domésticas, especialmente con bombilla LED que generan poco calor.
- Baquelita: Un tipo de plástico termoestable, conocido por su rigidez, resistencia al calor y propiedades aislantes. A menudo se utiliza en portalámparas con un estilo más clásico o vintage debido a su acabado.

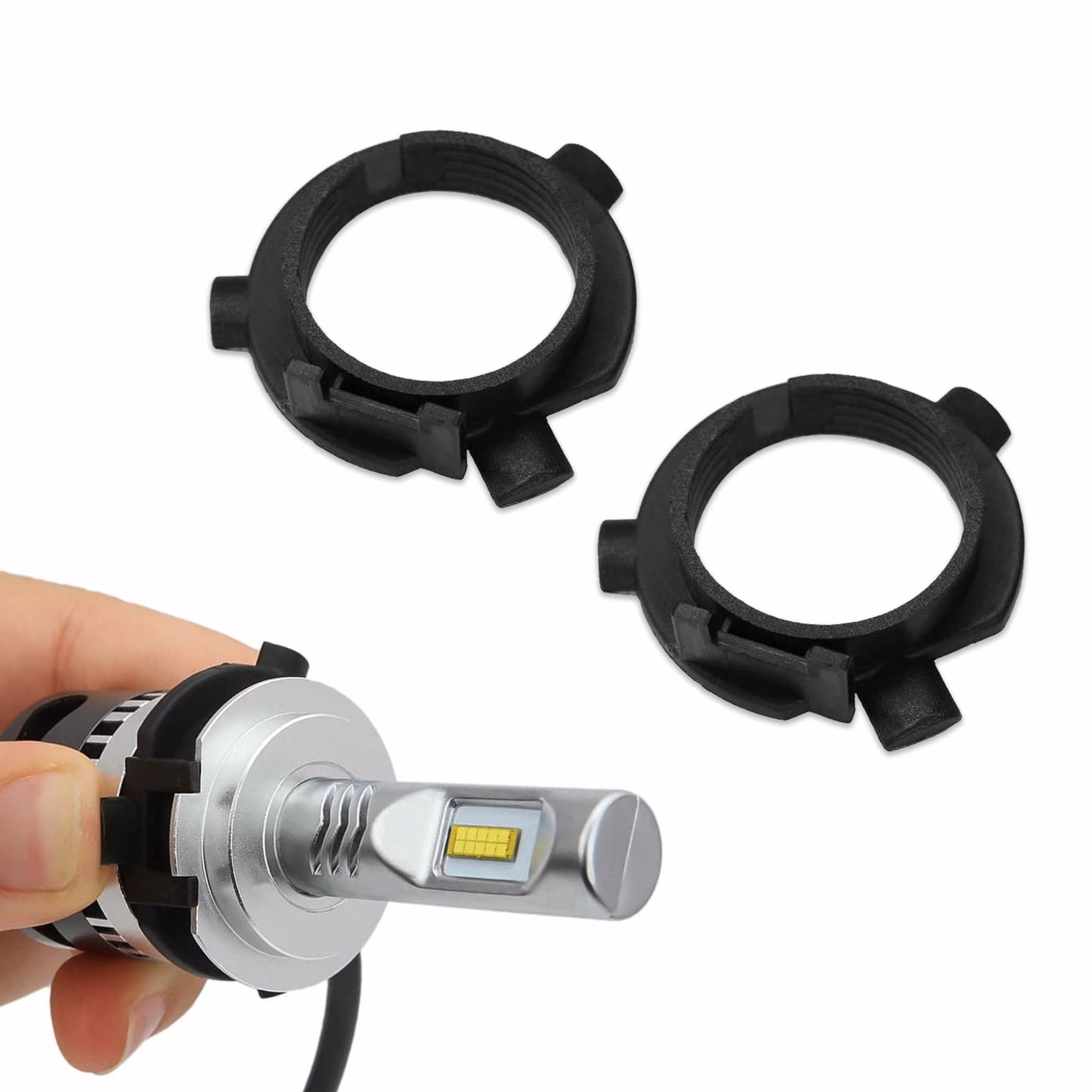

Adaptadores y Portalámparas Especiales
En ocasiones, podemos encontrarnos con la necesidad de utilizar una bombilla con un tipo de casquillo que no coincide con el portalámparas de nuestra lámpara. Para estos casos, existen adaptadores que permiten, por ejemplo, enroscar una bombilla E14 en un portalámparas E27, o una bombilla GU10 en un casquillo E14. Estos adaptadores ofrecen flexibilidad y evitan tener que cambiar la luminaria completa. También existen portalámparas específicos para usos particulares, como los de gran tamaño (E40, conocidos como 'goliat') usados en iluminación industrial o de grandes espacios, a menudo fabricados en cerámica por su resistencia.
Preguntas Frecuentes sobre Tipos de Casquillos de Bombilla
Aquí respondemos a algunas de las dudas más comunes sobre los casquillos:
¿Cómo se llama donde se enrosca la bombilla?
La parte de la luminaria donde se inserta o enrosca la bombilla se llama portalámparas. El conector en la base de la bombilla que encaja en el portalámparas es el casquillo o rosca.
¿Qué quiere decir E14 en una bombilla?
La designación E14 en una bombilla indica que tiene un casquillo tipo rosca Edison con un diámetro de 14 milímetros. Es la 'rosca fina' utilizada en lámparas pequeñas y decorativas.
¿Qué diferencia hay entre E14 y E27?
La principal diferencia es el tamaño del diámetro de la rosca. El casquillo E14 tiene un diámetro de 14 mm ('rosca fina'), mientras que el casquillo E27 tiene un diámetro de 27 mm ('rosca gorda'). El E27 es el estándar para iluminación general, mientras que el E14 se usa en luminarias más pequeñas.
¿Qué tipo de casquillo es el E27?
El E27 es un tipo de casquillo de rosca Edison. Es el tipo más común en muchos hogares para iluminación general, como lámparas de techo y de pie.
¿Cuál es la ventaja de usar casquillos de cerámica?
Los casquillos de cerámica ofrecen una excelente resistencia a las altas temperaturas. Son más seguros y duraderos en aplicaciones donde las bombillas (especialmente las antiguas tecnologías o de alta potencia) generan mucho calor. Con las bombilla LED modernas, su uso es menos crítico por la temperatura, pero siguen siendo una opción robusta y fiable.
¿Se pueden encontrar casquillos para bombillas LED?
Sí, por supuesto. Las bombillas LED se fabrican con todos los tipos de casquillos comunes (E27, E14, GU10, GU5.3, B22, G9, etc.) para que puedan reemplazar directamente a las bombillas antiguas en las luminarias existentes. De hecho, la tecnología LED es la más eficiente y duradera disponible actualmente.
¿Qué casquillo se recomienda para iluminación direccional?
Para iluminación direccional, como focos empotrables o de carril, los casquillos más recomendados son el GU10 (para conexión directa a 220V sin transformador) y el GU5.3 (para sistemas de bajo voltaje de 12V con transformador). Ambos son habituales en bombillas tipo dicroica.
¿Existen adaptadores para casquillos de diferente tamaño?
Sí, existen adaptadores que permiten, por ejemplo, utilizar una bombilla E14 en un portalámparas E27, o una bombilla GU10 en un casquillo E14. Estos adaptadores son útiles para aprovechar bombillas existentes o tener más flexibilidad en la elección de la iluminación, siempre y cuando la potencia y el voltaje sean compatibles.
Esperamos que esta guía completa sobre los tipos de casquillos de bombillas te haya sido de gran utilidad para comprender mejor este componente esencial de la iluminación. Elegir el casquillo correcto es el primer paso para asegurar que tus bombillas funcionen de manera óptima y segura en tus lámparas.
