Pin Out Automotriz: Guía Completa del Cableado

En el complejo mundo de la electrónica automotriz moderna, donde cada componente está interconectado mediante intrincados arneses eléctricos, comprender la función de cada cable es fundamental. Aquí es donde entra en juego el concepto de pin out, una herramienta indispensable para cualquier profesional o entusiasta que se enfrente al diagnóstico y la reparación de vehículos.

El término “pin out” proviene del inglés y su traducción más cercana sería “patillaje” o, de forma más descriptiva, “asignación de patillaje” o “disposición de los pines”. Originalmente utilizado en electrónica general para describir la función de cada terminal en un chip o conector, su aplicación se ha extendido enormemente en el sector automotriz debido a la creciente complejidad de los sistemas eléctricos y electrónicos de los vehículos.

En esencia, un pin out automotriz es un mapa detallado que muestra cómo están conectados los pines o terminales de un conector específico, ya sea de una unidad de control, un sensor, un actuador o cualquier otro componente eléctrico del coche. Indica a qué otro punto del sistema eléctrico se conecta cada pin, cuál es su función (alimentación, tierra, señal, comunicación, etc.), y a menudo incluye información adicional como el color del cable asociado.

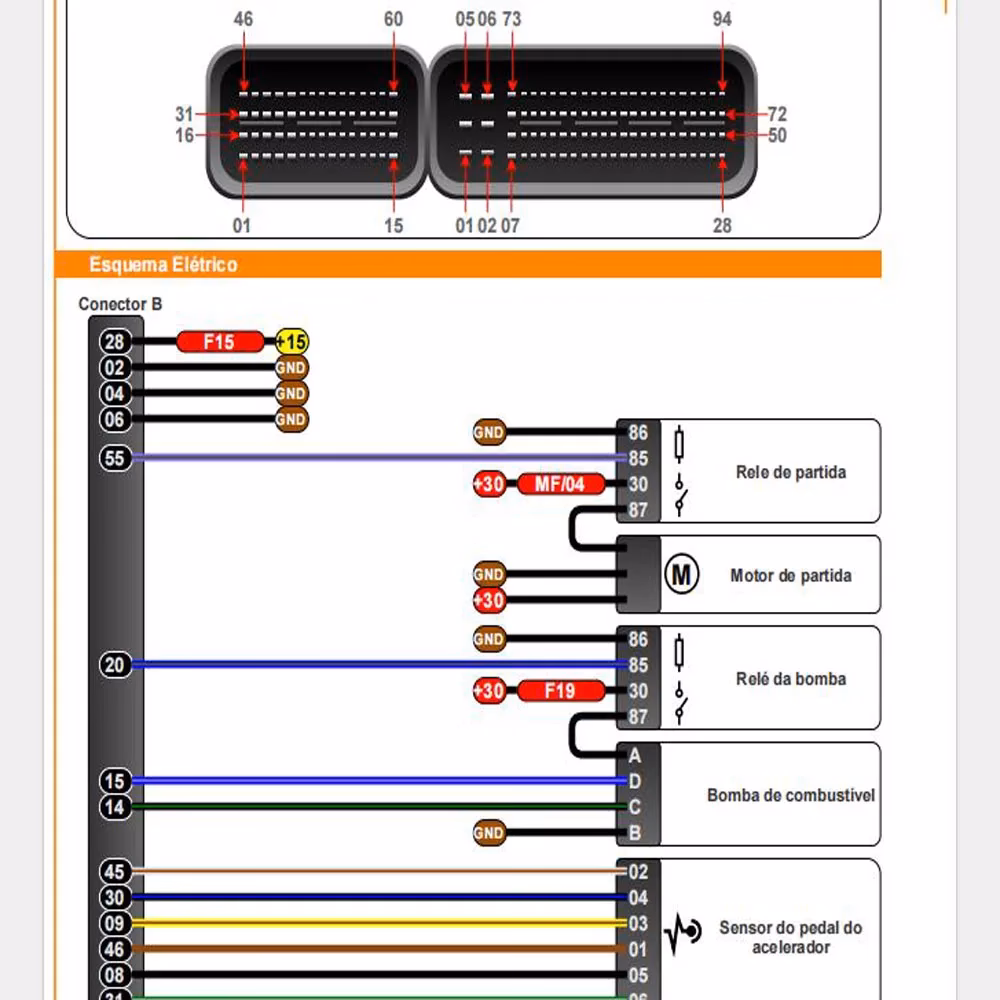

¿Qué son los Pin Outs de una ECU?

Las Unidades de Control Electrónico (ECU), como la de motor, la de ABS, la de airbag, la de transmisión, entre otras, son el cerebro de los sistemas modernos del vehículo. Cada ECU posee uno o varios conectores con numerosos pines, cada uno con una función específica que permite a la unidad recibir información (de sensores), procesarla y enviar comandos (a actuadores).

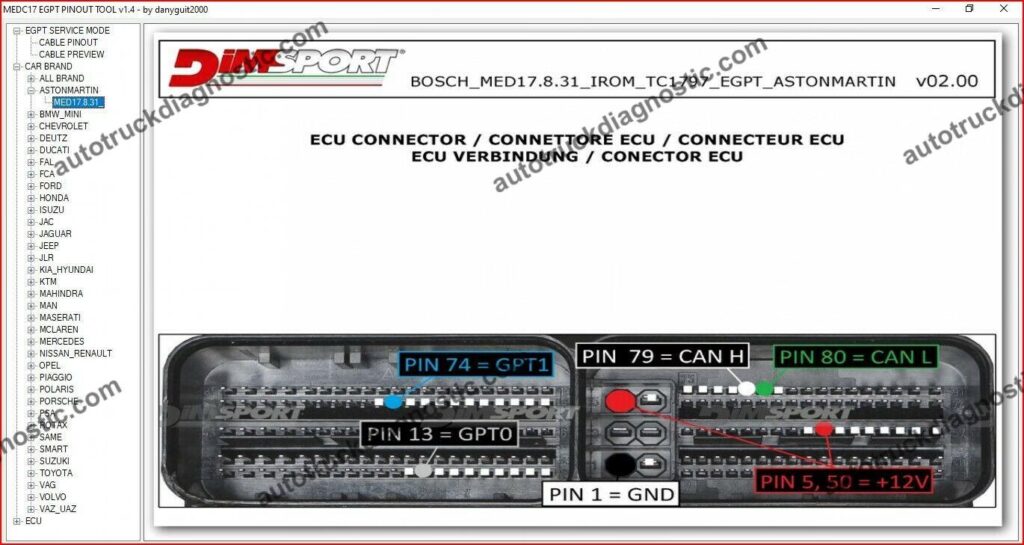

El pin out de una ECU es, por lo tanto, la descripción precisa de la pinera de sus conectores. Esta descripción suele presentarse en forma de tabla o diagrama gráfico, donde se numera cada pin y se detalla su conexión y propósito. Por ejemplo, un pin puede estar conectado a la alimentación de la batería a través de un fusible, otro a tierra (masa), otro a la señal de un sensor de temperatura, otro a la línea de comunicación de la red CAN, y así sucesivamente.

La Función Crucial del Pin Out en el Taller

La principal función del pin out en el ámbito automotriz es facilitar las tareas de diagnóstico y reparación. Ante una falla eléctrica o electrónica, el pin out se convierte en una guía invaluable para el técnico. Permite:

• Identificar la función de cada pin: Saber si un pin debe tener alimentación, tierra, una señal de voltaje específica o una señal de comunicación.
• Verificar la continuidad: Comprobar si un cable está interrumpido (circuito abierto) entre dos puntos definidos en el pin out (por ejemplo, entre un pin de la ECU y un pin de un sensor).
• Detectar cortocircuitos: Identificar si un pin que debería tener una señal está conectado accidentalmente a tierra o a otra línea de voltaje.
• Localizar fallas en el arnés: Seguir el recorrido de un cable a través del arnés eléctrico, identificando posibles conectores intermedios o puntos de derivación donde podría estar la falla.
• Restaurar cableados: Si un conector o parte del arnés está dañado, el pin out proporciona la información necesaria para reconstruir las conexiones correctamente.

Sin un pin out, diagnosticar problemas eléctricos complejos sería una tarea de ensayo y error extremadamente difícil y que consumiría mucho tiempo, si no imposible.

Interpretando un Diagrama de Pin Out Automotriz

Aunque el formato puede variar (tabla o diagrama gráfico), los pin outs suelen contener información similar. Un diagrama gráfico, como el mencionado para el ABS de un New Fiesta, tiene la ventaja de mostrar visualmente no solo los puntos finales de conexión, sino también los puntos intermedios y las derivaciones. Para interpretarlo correctamente, es clave prestar atención a:

• Numeración de Pines: Cada pin del conector está claramente numerado. Es vital identificar la orientación correcta del conector para no confundir la numeración. Los diagramas suelen indicar si están mostrando la vista del conector desde la parte frontal (lado de acoplamiento) o desde la parte posterior (lado del cableado).
• Color de los Cables: El color o combinación de colores del cable conectado a cada pin se indica para facilitar su identificación física en el vehículo.
• Destino de la Conexión: Se especifica a qué otro componente o conector se dirige el cable de cada pin. Puede ser otro módulo, un sensor, un actuador, un punto de tierra del chasis, un punto de distribución de alimentación, etc.
• Función del Pin: Se describe brevemente la función del pin (por ejemplo, Alimentación +12V, Tierra, Señal Sensor X, Comunicación CAN-H, Salida Inyector Y).
• Conectores Intermedios: Los diagramas detallados muestran si el cable pasa por conectores intermedios dentro del arnés, indicando el número de cavidad en dicho conector intermedio. Esto es crucial para aislar secciones del cableado durante el diagnóstico.
• Puntos de Derivación: En sistemas complejos como la red CAN, un solo cable puede ramificarse para conectar múltiples unidades de control. Los diagramas de pin out suelen mostrar estos puntos de derivación.

Entender estos elementos permite seguir el recorrido de cualquier cable desde su origen hasta su destino final, verificando su estado en diferentes puntos.

Ejemplo de Información en un Pinout (Basado en el caso del ABS)

Aplicación Práctica: Diagnóstico de Fallas con Pin Out

Imaginemos la situación descrita en el ejemplo: se detecta un problema en el sistema ABS de un New Fiesta y, al verificar con un voltímetro, se mide cero volts en el pin 14 del conector del módulo ABS (que debería ser tierra). Esto indica un cortocircuito o una interrupción en el cable de tierra.

El pin out nos dice que el pin 14 (cable negro y gris) va a tierra. Para encontrar la falla, el pin out nos permite trazar la ruta del cable. Si fuera un diagrama más detallado, podría mostrar exactamente a qué punto de tierra del chasis se conecta o si pasa por algún conector intermedio antes de llegar a tierra.

En el ejemplo del cortocircuito en la línea CAN-H (pin 42), el pin out muestra que esta línea se ramifica a múltiples componentes (ABS, transmisión automática, inyección, dirección eléctrica, airbag, tablero, SYNC, toma de diagnóstico) y pasa por varios conectores intermedios (como C34, C11). Para aislar el problema, el técnico desconectaría sistemáticamente los conectores intermedios o los conectores de los módulos conectados a esa línea. Si al desconectar el conector C34, el cortocircuito desaparece en la toma de diagnóstico, pero persiste en el pin 42 del ABS, esto reduce el área de búsqueda al tramo del arnés entre el ABS y C34 (o hacia los módulos conectados a ese tramo). Si al desconectar C11, el problema sigue en el pin 42 del ABS, significa que la falla no está en el tramo que va hacia la transmisión automática, y así sucesivamente.

Este proceso de dividir el arnés en secciones más pequeñas, guiado por la información del pin out, convierte una búsqueda que podría implicar revisar kilómetros de cableado en una tarea manejable, aunque requiera paciencia y metodología.

Más Allá de la ECU: Otros Usos del Pin Out

Aunque el pin out de las ECUs es quizás el más conocido y utilizado, esta herramienta es igualmente relevante para otros componentes:

• Sensores y Actuadores: Conocer el pin out de un sensor (por ejemplo, TPS, sensor de oxígeno, sensor de velocidad de rueda) permite verificar sus alimentaciones, tierras y señales de salida. El pin out de un actuador (inyector, bobina, válvula solenoide) ayuda a comprobar sus conexiones de alimentación y control.
• Conectores de Diagnóstico (OBD-II): El pin out del conector OBD-II es estándar, pero conocerlo es vital para entender a qué líneas de comunicación (CAN, K-Line, L-Line) o alimentaciones se conecta cada pin.
• Sistemas de Audio, Navegación e Infoentretenimiento: Los conectores de estos sistemas suelen tener pin outs complejos que detallan conexiones de alimentación, tierra, altavoces, señales de control (bus), antenas, etc.
• Iluminación y Sistemas de Confort: Conectores de faros, módulos de puertas, asientos eléctricos, climatización, también tienen sus pin outs que describen sus conexiones.

En cualquier sistema eléctrico o electrónico del vehículo que utilice conectores multipin, existe un pin out que describe su cableado.

Consejos para Trabajar con Pin Outs

• Obtener la Información Correcta: Asegúrese de que el pin out corresponde exactamente al año, modelo, versión y equipamiento del vehículo que está trabajando. Las diferencias pueden ser significativas.
• Entender la Perspectiva del Diagrama: Confirme si el diagrama muestra el conector desde el lado de los pines (vista frontal) o desde el lado del cableado (vista posterior). Esto es fundamental para no invertir la numeración.
• Utilizar Herramientas Adecuadas: Use multímetros, osciloscopios y puntas de prueba apropiadas para verificar voltajes, resistencias, continuidad y señales en los pines sin dañar el conector o los pines.
• Ser Metódico y Paciente: El diagnóstico eléctrico puede ser tedioso. Siga el pin out paso a paso y sea riguroso en sus mediciones y comprobaciones.
• Considerar Conectores Intermedios: Siempre que el pin out muestre conectores intermedios, utilícelos para aislar secciones del circuito y facilitar la localización de la falla.

Preguntas Frecuentes sobre Pin Out Automotriz

¿Para qué sirve principalmente un pin out en un coche?

Su función principal es servir como mapa del cableado eléctrico de un componente o conector, permitiendo identificar la función de cada pin y rastrear las conexiones a otros puntos del vehículo. Es esencial para el diagnóstico y la reparación de fallas eléctricas y electrónicas, como cortocircuitos o circuitos abiertos en el arnés eléctrico.

¿Qué tipo de información puedo encontrar en un pin out?

Un pin out típico muestra la numeración de los pines de un conector, el color de los cables conectados a cada pin, el destino de la conexión (a qué otro componente o punto del sistema va), y la función eléctrica de ese pin (alimentación, tierra, señal, comunicación, etc.). Los diagramas más completos también pueden mostrar conectores intermedios y puntos de derivación.

¿Son iguales los pin outs para todos los vehículos?

No, los pin outs son específicos para cada marca, modelo, año y, a menudo, incluso para diferentes versiones de equipamiento dentro del mismo modelo. Es crucial obtener el pin out correcto para el vehículo exacto en el que se está trabajando, generalmente a través de manuales de servicio técnicos proporcionados por el fabricante o bases de datos especializadas.

¿Se necesita un pin out solo para las ECUs?

Aunque los pin outs de las ECUs son muy importantes dada su complejidad y centralidad en los sistemas modernos, esta herramienta es útil y existe para prácticamente cualquier componente eléctrico o electrónico del vehículo que utilice conectores multipin, incluyendo sensores, actuadores, módulos de confort, sistemas de infoentretenimiento, conectores de diagnóstico, etc.

En conclusión, el pin out automotriz es una herramienta de diagnóstico fundamental en el mundo de la mecánica y la electrónica del automóvil. Dominar su lectura e interpretación es un paso crucial para abordar con éxito las complejas fallas eléctricas que presentan los vehículos modernos, permitiendo al técnico ir directamente al origen del problema en lugar de perder tiempo en búsquedas infructuosas a través del intrincado arnés eléctrico.
