La Bancada: Motor y Carrocería Explicadas

Cuando hablamos de la “bancada” en el contexto de un automóvil, es fundamental entender que este término puede referirse a dos componentes completamente distintos y con funciones muy diferentes. Uno es una pieza vital dentro del motor, mientras que el otro es un equipo especializado utilizado en talleres de carrocería para reparar daños estructurales. Dado que la información disponible a menudo no distingue claramente entre ambos, en este artículo vamos a desglosar qué es cada una de estas 'bancadas', sus características, funciones y por qué son importantes en sus respectivos ámbitos.

La Bancada del Motor: El Soporte del Corazón

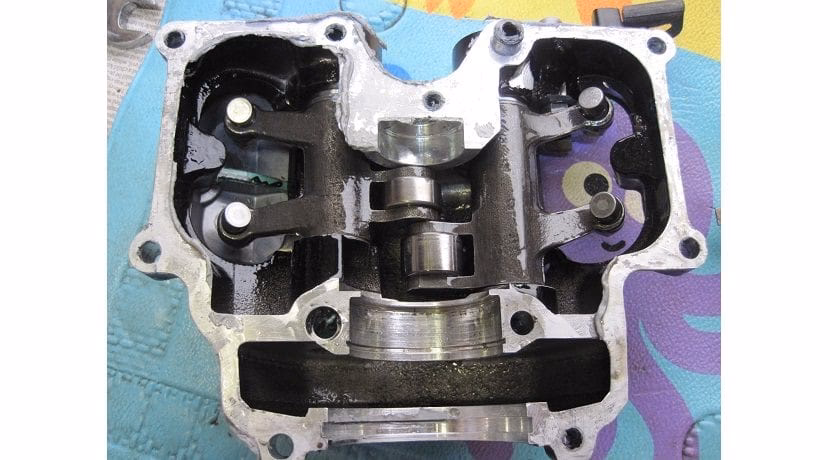

En el motor de un vehículo, la bancada es una pieza fundamental que forma parte de la estructura inferior del bloque motor. Su diseño y forma varían significativamente dependiendo del tipo de motor, su potencia y los esfuerzos a los que estará sometida. Sin embargo, su función principal es servir de soporte para el cigüeñal, uno de los componentes más importantes del motor, permitiéndole girar de manera precisa y resistiendo las enormes fuerzas generadas durante el funcionamiento del motor.

Generalmente, la bancada del motor se construye con materiales robustos, siendo el acero de fundición (acero con una alta proporción de carbono) uno de los más comunes, especialmente en motores de alta potencia. En motores de menor y mediana potencia, por razones de simplicidad y coste, la bancada a menudo se integra en una sola pieza junto con el bastidor y el bloque de cilindros. En contraste, en motores de alta potencia, puede construirse en varias secciones que se unen firmemente para formar un conjunto de gran solidez, facilitando las tareas de servicio y mantenimiento.

Componentes Clave de la Bancada del Motor

La bancada del motor no es simplemente una base; está compuesta por varios elementos diseñados para soportar cargas y permitir el movimiento del cigüeñal:

• Vigas Longitudinales: Estas son las estructuras principales que soportan los esfuerzos que actúan a lo largo del motor. En motores de alta potencia, suelen ser perfiles de 'doble T' hechos de acero de fundición. En motores más pequeños, pueden estar integradas en el diseño general del bloque.
• Puentes Transversales: Unen las vigas longitudinales y son cruciales para soportar los esfuerzos que actúan transversalmente. Estos puentes, a menudo con forma de perfil en 'I', contienen los alojamientos semicirculares donde se instalan los cojinetes de bancada.

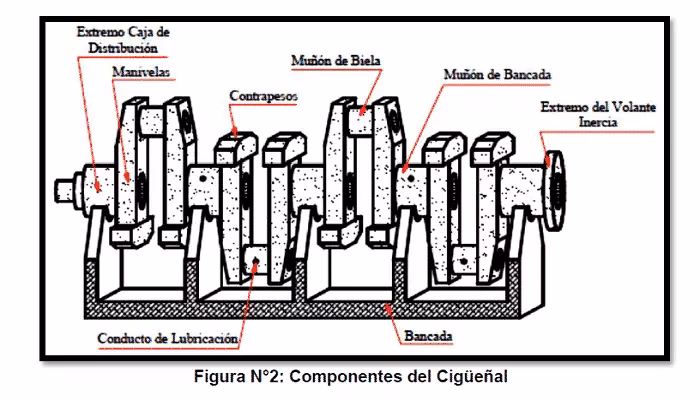

• Alojamiento del Cigüeñal: Son las hendiduras semicirculares labradas en los puentes transversales. Aquí es donde se colocan los cojinetes de bancada, sobre los cuales descansa y gira el cigüeñal. Es una zona crítica que debe estar perfectamente mecanizada para garantizar un giro suave y preciso.
• Superficie de Apoyo del Montante: Esta superficie, que debe ser completamente plana y lisa, es donde se apoyan los bastidores o columnas que soportan la parte superior del motor (el bloque de cilindros y la culata). Una terminación precisa aquí es vital para distribuir uniformemente las cargas.

Además de soportar el cigüeñal, la estructura de la bancada, junto con las paredes del bloque, forma una cavidad en la parte inferior del motor conocida como el cárter. Esta batea o pozo recoge el aceite lubricante que cae por gravedad desde las partes superiores del motor. Dotada de tubos de gran diámetro, permite que el aceite fluya libremente hacia un tanque de lubricación inferior, desde donde es recirculado al sistema mediante la bomba de aceite.

Construcción según el Tipo de Motor

La complejidad y el diseño de la bancada varían con la potencia y aplicación del motor:

• Motores Rápidos (Baja Potencia): En muchos casos, la bancada, el bastidor y el bloque de cilindros son una única pieza fundida. El diseño se centra en la rigidez longitudinal y torsional sin añadir peso excesivo.
• Motores de Mediana Potencia: Conservan algunas características de los motores rápidos, pero la bancada y el bastidor pueden adoptar construcciones que se asemejan a las de motores más lentos, debido a la necesidad de mayor robustez y dimensiones.
• Motores Lentos (Alta Potencia, como en buques): Difieren notablemente. Suelen estar formados por dos robustas vigas longitudinales unidas por tabiques transversales reforzados con nervios, que albergan los cojinetes del cigüeñal. En aplicaciones marinas, la bancada se atornilla directamente al casco y debe ser extremadamente rígida para no flexionarse bajo ninguna condición de carga, asegurando que las posibles deformaciones se mantengan dentro de límites aceptables.

En resumen, la bancada del motor es una estructura de soporte esencial que garantiza el correcto funcionamiento del cigüeñal y forma parte integral del bloque motor.

La Bancada de Carrocería: Reparación Estructural Post-Colisión

El segundo significado de "bancada" en el mundo automotriz se refiere a un equipo especializado utilizado en los talleres de reparación de carrocerías. Esta bancada es una plataforma o mesa de trabajo robusta diseñada para vehículos que han sufrido daños estructurales significativos en un accidente. Su propósito es permitir a los técnicos verificar el alcance de las deformaciones en el chasis o la carrocería y, si es posible, corregirlas.

Con la creciente complejidad de los vehículos modernos, que incorporan aceros de ultra alta resistencia, aluminio y materiales compuestos, las reparaciones estructurales se han vuelto más complejas. Realizar una reparación con garantías en un vehículo con daños en su estructura es imposible sin el uso de una bancada de carrocería equipada con sus sistemas de medición y estiraje.

¿Cuándo se Utiliza una Bancada de Carrocería?

Una bancada de carrocería es indispensable cuando un vehículo sufre un siniestro que compromete la integridad de su estructura. Tras un accidente, el primer paso es evaluar el alcance de los daños. Si se determina que elementos estructurales como los largueros, los pilares o el piso del vehículo están deformados, es necesario subir el coche a una bancada.

Allí, se realiza una diagnosis precisa mediante un sistema de medición para comparar las dimensiones actuales de la carrocería con las especificaciones originales del fabricante. Una vez identificadas las deformaciones, se utiliza el equipo de estiraje para aplicar fuerzas controladas en direcciones específicas y 'tirar' de las partes deformadas hasta que recuperen su posición correcta. Algunas piezas podrán ser reparadas de esta forma, mientras que otras, si la deformación es severa o el material no lo permite, deberán ser sustituidas.

Componentes Principales de una Bancada de Carrocería

Aunque existen diferentes tipos y modelos, una bancada de carrocería típicamente consta de:

• El Banco: La plataforma principal, muy robusta, que soporta el vehículo y resiste las fuerzas aplicadas durante el estiraje.
• Sistema de Estiraje (o Tiro): El conjunto de herramientas y dispositivos que permiten aplicar fuerza sobre la carrocería para corregir las deformaciones.
• Sistema de Medición: El equipo utilizado para diagnosticar las deformaciones y verificar que las reparaciones están devolviendo la estructura a sus dimensiones originales.

Sistemas de Estiraje

El sistema de tiro es crucial para corregir las deformaciones. Generalmente se clasifican en tres tipos:

• Torres de Estiraje: Permiten aplicar fuerzas de tracción significativas. Suelen incluir un collar o polea que ayuda a mantener constante la altura del tiro durante el proceso. Mover la dirección del tiro a menudo requiere reubicar el punto de anclaje de la torre.
• Escuadras de Tiro ('Ele'): Capaces de realizar grandes esfuerzos de tiro. Permiten cambiar la dirección del tiro más rápidamente sin necesidad de cambiar el punto de anclaje, aunque la altura del tiro puede variar a medida que la escuadra se abre.
• Cilindros o Gatos Hidráulicos: Son muy dinámicos y permiten cambiar rápidamente la dirección del tiro. Generalmente aplican esfuerzos de tracción medios, y algunos modelos también pueden aplicar compresión.

Sistemas de Medición

El sistema de medición es el cerebro de la operación en la bancada. Es esencial para diagnosticar con precisión los daños y verificar la calidad de la reparación. Necesita una base de datos actualizada con las medidas de fábrica de la mayor cantidad de modelos posible para comparar las mediciones obtenidas.

Existen varios tipos:

• Medidores Mecánicos: Sistemas tradicionales que utilizan reglas, varillas y comparadores para medir puntos específicos.
• Medidores Ópticos (Láser): Utilizan haces de luz para medir distancias y ángulos con alta precisión.
• Medidores Electrónicos: Los más avanzados. Pueden ser:
  • Monopunto: Utilizan un brazo palpador o articulado que el operario mueve manualmente a cada punto a medir. La información se envía a un ordenador que la compara con la base de datos.
  • Multipunto: Capaces de medir varios puntos simultáneamente, a menudo utilizando sondas por ultrasonidos o sistemas láser que miden por refracción.
• Medidores Tipo Compás de Varas 3D: Similar a un compás pero mide en tres dimensiones, enviando datos al ordenador.

Los sistemas electrónicos conectados a un ordenador ofrecen grandes ventajas: muestran los datos en tiempo real, comparan automáticamente con las medidas de fábrica, indican las deformaciones en altura, anchura y longitud, y permiten generar informes detallados del antes y el después de la reparación para el cliente.

Tipos de Bancadas de Carrocería

Las bancadas se clasifican según su sistema de fijación y medición:

• Bancadas de Utillajes Específicos: Utilizan utillajes robustos diseñados específicamente para un modelo o gama de modelos concretos. Son muy precisas para esos modelos, pero menos versátiles.
• Bancadas de Utillajes Universales: Utilizan utillajes ajustables con escalas graduadas que pueden adaptarse a una amplia gama de modelos, ofreciendo mayor versatilidad.
• Bancadas de Medidas: Se centran en el sistema de medición (mecánico, óptico o electrónico independiente). Si se sustituyen piezas, requieren accesorios adicionales para fijar los recambios en su posición.
• Minibancadas: Equipos más compactos y económicos, a menudo integrados con un elevador. Son ideales para reparaciones de golpes menores y, para ser consideradas bancadas, deben incluir un sistema de medición. Son muy versátiles.

Es fundamental recordar que, para cualquier reparación que afecte la estructura de la carrocería, el uso de una bancada de carrocería con sus sistemas de medición y estiraje es un requisito indispensable para garantizar la seguridad y la integridad del vehículo reparado.

Preguntas Frecuentes sobre la Bancada

¿Cuántas bancadas tiene un motor de 4 cilindros?

En el contexto de la bancada del motor, un motor de 4 cilindros en línea típicamente tiene una única pieza que forma la bancada, aunque esta bancada única tendrá varios apoyos (generalmente 5, uno a cada extremo y uno entre cada par de cilindros) donde descansa el cigüeñal. Estos apoyos son los alojamientos de los cojinetes de bancada. Por lo tanto, se habla de "la bancada" (singular) del motor, que contiene múltiples apoyos para el cigüeñal.

¿Es lo mismo la bancada del motor que la bancada de carrocería?

No, son completamente diferentes. La bancada del motor es una pieza interna del motor que soporta el cigüeñal. La bancada de carrocería es un equipo de taller que se utiliza para reparar la estructura deformada de un vehículo después de un accidente.

¿Por qué se reparan menos coches en bancada de carrocería hoy en día?

El texto sugiere que, debido al aumento de componentes electrónicos, sensores y sistemas de seguridad, el coste de reparar vehículos modernos tras un siniestro ha aumentado. Esto, sumado a la complejidad de los materiales (aceros de ultra alta resistencia, aluminio), hace que en muchos casos, cuando los daños estructurales son muy grandes, la reparación en bancada sea menos viable económicamente o técnicamente, optándose a veces por la sustitución de secciones o incluso la declaración de siniestro total.

¿Qué función tienen los cojinetes de bancada?

Aunque no se detallan exhaustivamente, se menciona que los cojinetes de bancada se ubican en las hendiduras semicirculares de los puentes transversales. Su función, implícita y conocida en mecánica, es proporcionar una superficie de baja fricción para que el cigüeñal pueda girar suavemente sobre sus apoyos, al mismo tiempo que soportan las cargas radiales y axiales generadas por el funcionamiento del motor.

En conclusión, el término 'bancada' en el mundo automotriz nos lleva a dos realidades distintas: una pieza fundamental que soporta el movimiento rotacional en el corazón del motor, y una herramienta de precisión indispensable para devolver la integridad estructural a un vehículo dañado. Comprender esta dualidad es clave para hablar con propiedad sobre mecánica y reparación automotriz.
