Lazo Abierto vs. Lazo Cerrado en Tu Auto

El funcionamiento de un automóvil moderno es una maravilla de la ingeniería, controlada en gran medida por un sofisticado sistema de gestión electrónica del motor. Comprender cómo opera este sistema, especialmente en lo que respecta al manejo de la energía y la mezcla de combustible, es clave para entender el rendimiento y la eficiencia de nuestro vehículo. A menudo escuchamos hablar de sistemas 'cerrados' en diversos contextos, desde la física termodinámica hasta la electrónica automotriz. Aunque el concepto termodinámico de un sistema cerrado (donde no hay intercambio de masa y la energía total se conserva, solo cambia de forma) es fundamental en la ciencia, en el mundo automotriz, el término 'lazo cerrado' se refiere a un modo de operación crucial para el control del motor.

Sistemas Cerrados: El Concepto General

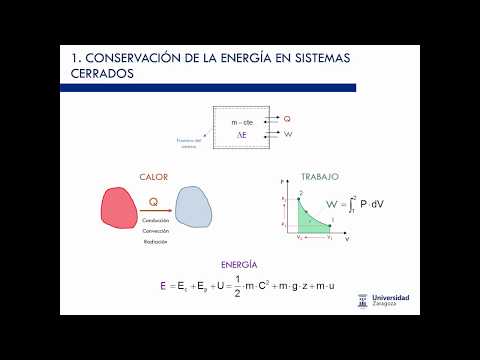

En la física, un sistema cerrado es aquel que no intercambia materia con su entorno, aunque sí puede intercambiar energía (como calor o trabajo). La primera ley de la termodinámica, o ley de la conservación de la energía, establece que para un sistema cerrado, el cambio en la energía interna es igual al calor añadido al sistema menos el trabajo realizado por el sistema. En términos más simples, la energía dentro de un sistema cerrado se conserva; no se crea ni se destruye, solo se transforma de una forma a otra.

Un ejemplo clásico de un sistema que se aproxima a un sistema cerrado en un laboratorio es un calorímetro. Es un recipiente diseñado para ser lo más aislado posible, minimizando el intercambio de calor con el exterior, lo que permite medir la energía liberada o absorbida en una reacción química o proceso físico que ocurre dentro de él.

Sin embargo, cuando hablamos de sistemas en un automóvil, especialmente en la gestión del motor, el concepto de 'lazo cerrado' tiene un significado diferente, relacionado con el control y la retroalimentación, no con la conservación termodinámica de la energía del vehículo en su totalidad.

El Sistema de Gestión del Motor Automotriz

El corazón del control del motor en un coche moderno es la Unidad de Control del Motor (ECU) o Módulo de Control del Tren Motriz (PCM). Esta 'computadora' recibe información de numerosos sensores distribuidos por todo el vehículo y utiliza esta información para tomar decisiones en tiempo real sobre cómo operar el motor, ajustando parámetros como la cantidad de combustible inyectado, el momento de la chispa, la apertura de la válvula EGR, etc.

La ECU opera en dos modos principales: Lazo Abierto (Open Loop) y Lazo Cerrado (Closed Loop). Estos modos determinan cómo la ECU calcula la cantidad de combustible necesaria para la mezcla Aire-Combustible (AFR).

Operación en Lazo Abierto (Open Loop)

Cuando el motor arranca, especialmente si está frío, la ECU opera en Lazo Abierto. En este modo, la ECU calcula la cantidad de combustible basándose principalmente en mapas preprogramados almacenados en su memoria. Utiliza información de sensores básicos como la temperatura del refrigerante del motor (ECT), la temperatura del aire de admisión (IAT), la posición del acelerador (TPS) y la señal del sensor de flujo de masa de aire (MAF) o sensor de presión absoluta del colector (MAP), así como las RPM del motor (CKP/CMP).

En lazo abierto, la ECU *no* utiliza la retroalimentación del Sensor de Oxígeno (O2) para ajustar la mezcla de combustible. La mezcla suele ser intencionalmente más rica (más combustible de lo ideal) por varias razones:

• Facilitar el arranque en frío.
• Mantener el motor funcionando suavemente mientras está frío.
• Proteger el motor bajo ciertas condiciones de alta carga (como aceleración a fondo).
• Asegurar que el catalizador alcance su temperatura de funcionamiento rápidamente.

Este modo es menos eficiente en cuanto al consumo de combustible y produce más emisiones contaminantes en comparación con el lazo cerrado, pero es necesario hasta que el motor y ciertos sensores alcancen sus condiciones óptimas de funcionamiento.

La Transición al Lazo Cerrado

La ECU transfiere el control del motor de lazo abierto a Lazo Cerrado una vez que se cumplen ciertas condiciones operativas. El propósito de esta transición es permitir que el sistema de gestión del motor afine la mezcla de combustible utilizando la retroalimentación del Sensor de Oxígeno para optimizar el rendimiento, la eficiencia y, lo más importante, reducir las emisiones.

Las condiciones típicas necesarias para que la ECU entre en lazo cerrado incluyen:

• La Temperatura del Refrigerante del Motor (ECT) ha alcanzado un umbral específico (generalmente entre 60°C y 80°C, aunque varía según el fabricante y el modelo).
• El Sensor de Oxígeno (O2) ha alcanzado su temperatura de funcionamiento. Los sensores de O2 modernos suelen tener un calentador interno para acelerar este proceso, pero aún así toma un tiempo después del arranque en frío.
• Ha transcurrido un cierto tiempo desde el arranque del motor.
• La velocidad del vehículo puede estar por encima de un mínimo (en algunos sistemas).
• No hay códigos de diagnóstico de fallas (DTCs) presentes que afecten a los sensores clave necesarios para el funcionamiento en lazo cerrado.
• El motor está operando dentro de un rango de carga y RPM que permite el control en lazo cerrado (por ejemplo, no a ralentí extremo ni a aceleración a fondo).

La ECU monitorea continuamente estas condiciones. Una vez que todas se cumplen, el sistema de control de combustible cambia de lazo abierto a lazo cerrado.

Operación en Lazo Cerrado (Closed Loop)

En Lazo Cerrado, la ECU utiliza la señal del Sensor de Oxígeno como la principal fuente de retroalimentación para ajustar la Relación Aire-Combustible (AFR). El objetivo es mantener la mezcla lo más cerca posible de la relación estequiométrica (idealmente 14.7 partes de aire por 1 parte de combustible para gasolina) en condiciones de conducción normales. Esta relación es ideal para que el catalizador funcione de manera eficiente, convirtiendo los gases contaminantes en sustancias menos nocivas.

El proceso funciona así:

1. El Sensor de Oxígeno, ubicado en el escape, mide la cantidad de oxígeno restante en los gases de escape. Una alta concentración de oxígeno indica una mezcla pobre (demasiado aire), mientras que una baja concentración indica una mezcla rica (demasiado combustible).
2. El sensor envía una señal de voltaje a la ECU (la señal varía según el tipo de sensor, pero la idea es la misma: informar sobre la AFR).
3. La ECU lee esta señal y la compara con el valor ideal (estequiométrico).
4. Si la mezcla es pobre, la ECU aumenta el tiempo que los inyectores de combustible permanecen abiertos (aumenta la 'anchura del pulso'), inyectando más combustible.
5. Si la mezcla es rica, la ECU disminuye el tiempo de apertura de los inyectores, inyectando menos combustible.
6. Este ajuste es constante y muy rápido, creando un ciclo de retroalimentación continuo. La ECU está constantemente 'cazando' la mezcla estequiométrica, alternando ligeramente entre rica y pobre, lo cual es visible en la señal oscilante del Sensor de Oxígeno en un escáner de diagnóstico.

Este control dinámico permite al sistema compensar variaciones en la presión atmosférica, la humedad, la calidad del combustible, el desgaste del motor y otros factores, manteniendo la mezcla óptima para la eficiencia del combustible y la reducción de emisiones.

Componentes Clave Involucrados en el Lazo Cerrado

Aunque el Sensor de Oxígeno es el sensor de retroalimentación principal, el funcionamiento correcto del Lazo Cerrado depende de la información y el funcionamiento de muchos otros componentes:

• ECU/PCM: Procesa todas las señales y toma las decisiones de control.
• Sensor de Oxígeno (O2): Mide el oxígeno en el escape. Los vehículos modernos suelen tener múltiples sensores de O2 (antes y después del catalizador) para un control más preciso y para monitorear la eficiencia del catalizador.
• Sensor de Temperatura del Refrigerante del Motor (ECT): Indica cuándo el motor está lo suficientemente caliente para operar en Lazo Cerrado.
• Sensor de Temperatura del Aire de Admisión (IAT): Mide la temperatura del aire entrante, lo cual afecta su densidad y es crucial para calcular la masa de aire para la mezcla.
• Sensor MAF (Flujo de Masa de Aire) o MAP (Presión Absoluta del Colector): Miden la cantidad de aire que entra al motor. Esta es la base sobre la cual la ECU hace el cálculo inicial de combustible antes de que el Sensor de Oxígeno refine la mezcla.
• Sensor de Posición del Acelerador (TPS): Indica la demanda del conductor y la carga del motor, influenciando los mapas base y las transiciones.
• Sensores CKP (Posición del Cigüeñal) y CMP (Posición del Árbol de Levas): Proporcionan información sobre la velocidad y la posición del motor, esencial para la sincronización de la inyección y la ignición.
• Inyectores de Combustible: Actuadores que la ECU controla para ajustar la cantidad de combustible. Su funcionamiento preciso es vital.
• Bomba de Combustible y Regulador de Presión: Aseguran que el combustible llegue a los inyectores con la presión correcta.

Importancia del Lazo Cerrado

La operación en Lazo Cerrado es fundamental para:

• Reducir Emisiones: Permite que el catalizador funcione a su máxima eficiencia al mantener la mezcla estequiométrica. Sin un control preciso en Lazo Cerrado, los niveles de contaminantes serían significativamente más altos.
• Mejorar la Eficiencia de Combustible: Al evitar mezclas innecesariamente ricas (como en lazo abierto), se optimiza el consumo de combustible.
• Optimizar el Rendimiento: Una mezcla correcta asegura una combustión eficiente, lo que se traduce en un mejor rendimiento del motor bajo diversas condiciones.

Problemas Comunes: Fallos durante la Transición

El usuario menciona que su coche parece fallar o casi calarse justo cuando entra en Lazo Cerrado o poco después de calentarse. Este es un síntoma común de problemas que impiden que el sistema de Lazo Cerrado funcione correctamente o que se manifiestan cuando la ECU intenta compensar una condición subyacente que en Lazo Abierto no era tan evidente.

Posibles causas de fallos (vacilación, tropiezos, casi calarse) durante o justo después de la transición a Lazo Cerrado:

• Sensor de Oxígeno Defectuoso o Lento: Si el Sensor de Oxígeno no está leyendo correctamente o tarda en calentarse y empezar a operar (incluso si cumple el umbral mínimo), la ECU recibirá información errónea o tardía, haciendo ajustes incorrectos a la mezcla. Un sensor de O2 'lento' es una causa muy común de problemas de manejabilidad justo después de entrar en Lazo Cerrado.
• Fugas de Vacío: Las fugas de aire no medido que entran al colector de admisión después del sensor MAF/MAP causan una mezcla pobre. En Lazo Abierto, la ECU no lo detecta. En Lazo Cerrado, el Sensor de Oxígeno informa de la mezcla pobre, y la ECU intenta compensar añadiendo combustible (ajustes de combustible 'positivos' o 'ricos'). Si la fuga es grande, la ECU puede no ser capaz de compensar lo suficiente, resultando en una marcha irregular o calado, especialmente al ralentí o bajas RPM.
• Sensor MAF o MAP Sucio/Defectuoso: Si el sensor de flujo o presión de aire no mide correctamente la cantidad de aire que entra, la ECU calculará una cantidad base de combustible incorrecta. Cuando entra en Lazo Cerrado, el Sensor de Oxígeno detectará el error y la ECU intentará corregirlo, pero si la lectura inicial es muy incorrecta, la corrección puede ser difícil y causar inestabilidad.
• Problemas del Sistema de Combustible: Baja presión de combustible (bomba débil, regulador defectuoso), inyectores de combustible sucios u obstruidos que no entregan la cantidad correcta de combustible pueden causar una mezcla pobre que el sistema de Lazo Cerrado lucha por corregir.
• Problemas de Encendido: Bujías desgastadas, cables de bujía defectuosos o bobinas de encendido fallando pueden causar fallos de encendido (misfires), que son más notorios cuando la ECU intenta mantener una mezcla precisa en Lazo Cerrado.
• Válvula EGR Defectuosa: Una válvula de Recirculación de Gases de Escape (EGR) atascada abierta puede causar una fuga de vacío interna y diluir la mezcla aire-combustible al ralentí o bajas RPM, lo que provoca una marcha irregular o calado, especialmente al entrar en Lazo Cerrado.
• Problemas con el Catalizador: Un catalizador obstruido crea contrapresión en el escape, afectando el vaciado de los cilindros y el rendimiento del motor, lo cual puede manifestarse como una falta de potencia o marcha irregular, a veces más notorio cuando el motor está caliente y el sistema intenta operar de manera óptima.
• Problemas con el Sensor ECT: Aunque menos común, si el sensor ECT envía una señal errónea que indica que el motor está caliente cuando aún está frío (o viceversa), puede afectar la transición y el funcionamiento inicial en Lazo Cerrado.

Diagnóstico y Solución de Problemas

Para diagnosticar un problema de manejabilidad que ocurre durante o después de la transición a Lazo Cerrado, es crucial:

1. Revisar Códigos de Falla (DTCs): Usar un escáner de diagnóstico es el primer paso. La ECU a menudo almacenará códigos que apuntan a sensores defectuosos (O2, MAF/MAP, ECT) o problemas de mezcla (códigos de ajuste de combustible ricos/pobres).
2. Monitorear Datos en Tiempo Real: Un escáner avanzado puede mostrar los datos de los sensores en tiempo real. Observar la señal del Sensor de Oxígeno (cómo oscila), los valores de ajuste de combustible a corto y largo plazo (Short Term Fuel Trim - STFT y Long Term Fuel Trim - LTFT), las lecturas del MAF/MAP, y la temperatura del motor y del aire puede proporcionar pistas vitales. Los ajustes de combustible muy positivos (altos) sugieren una mezcla pobre (posiblemente por fuga de vacío o problema de combustible), mientras que los ajustes muy negativos (bajos) sugieren una mezcla rica (posiblemente por inyector goteando, regulador de presión defectuoso o problema del sensor MAF/MAP).
3. Inspección Visual: Buscar fugas de vacío (mangueras sueltas, agrietadas), conexiones eléctricas corroídas o sueltas a los sensores y actuadores.
4. Pruebas Específicas: Realizar pruebas de presión de combustible, verificar la resistencia o señal de los sensores (siguiendo las especificaciones del manual de servicio), probar la función del Sensor de Oxígeno (calentador y señal).

El problema descrito (vacilación cerca de la transición) a menudo apunta a un Sensor de Oxígeno que se está volviendo lento o defectuoso, o a una fuga de vacío que el sistema de Lazo Cerrado no puede compensar eficazmente al ralentí o baja carga.

Preguntas Frecuentes

¿Puedo conducir mi coche si no entra en Lazo Cerrado?

Sí, la mayoría de los coches pueden conducirse en Lazo Abierto, pero consumirán más combustible y producirán más emisiones. La ECU generalmente entrará en Lazo Abierto como modo de 'cojera' o 'limp-mode' si detecta un fallo que impide el funcionamiento correcto en Lazo Cerrado.

¿Cuánto tiempo tarda un coche en entrar en Lazo Cerrado?

Varía según el vehículo y la temperatura ambiente. En un día templado, muchos coches pueden entrar en Lazo Cerrado en 1-5 minutos después de un arranque en frío, una vez que el Sensor de Oxígeno y el motor se calientan.

¿Qué son los 'Ajustes de Combustible' (Fuel Trims)?

Son correcciones que la ECU realiza a la cantidad de combustible basándose en la retroalimentación del Sensor de Oxígeno. Los ajustes a corto plazo (STFT) son correcciones inmediatas y constantes. Los ajustes a largo plazo (LTFT) son correcciones más lentas y adaptativas que la ECU aprende con el tiempo para compensar variaciones en el motor o el sistema.

¿Todos los coches tienen Lazo Cerrado?

La mayoría de los coches modernos (con inyección electrónica de combustible y catalizador) utilizan el control de Lazo Cerrado para la gestión del motor en condiciones normales de operación.

Conclusión

Entender la diferencia entre lazo abierto y Lazo Cerrado en la gestión del motor es fundamental para comprender cómo funciona un vehículo moderno para optimizar la eficiencia y minimizar las emisiones. El sistema de Lazo Cerrado, con su dependencia de la retroalimentación del Sensor de Oxígeno, es una tecnología clave que permite este control preciso. Cuando surgen problemas, especialmente durante la transición a este modo, la causa suele estar relacionada con los sensores o actuadores que participan en este delicado ciclo de retroalimentación. Un diagnóstico adecuado, a menudo con la ayuda de herramientas de escaneo, es esencial para identificar y resolver la raíz del problema, asegurando que el sistema de gestión del motor de tu coche funcione como fue diseñado.
