Avance de Vacío: Clave para tu Motor

El tiempo de encendido en un motor de combustión interna no es un valor estático; varía constantemente para optimizar el rendimiento y la eficiencia bajo diferentes condiciones de funcionamiento. Mientras que el avance mecánico ajusta el tiempo en función de las revoluciones del motor, existe otro componente crucial, especialmente en vehículos más antiguos equipados con distribuidor: el avance de vacío. Esta pequeña pero ingeniosa parte juega un papel fundamental en cómo se comporta tu motor en situaciones cotidianas, como la conducción a velocidad constante o con cargas ligeras.

¿Qué es el Avance de Vacío?

El avance de vacío es un mecanismo de control del tiempo de encendido que se encuentra integrado en algunos distribuidores. Su propósito es modificar el momento en que salta la chispa en las bujías basándose en la cantidad de vacío presente en el colector de admisión del motor. Este mecanismo consta de tres componentes principales:

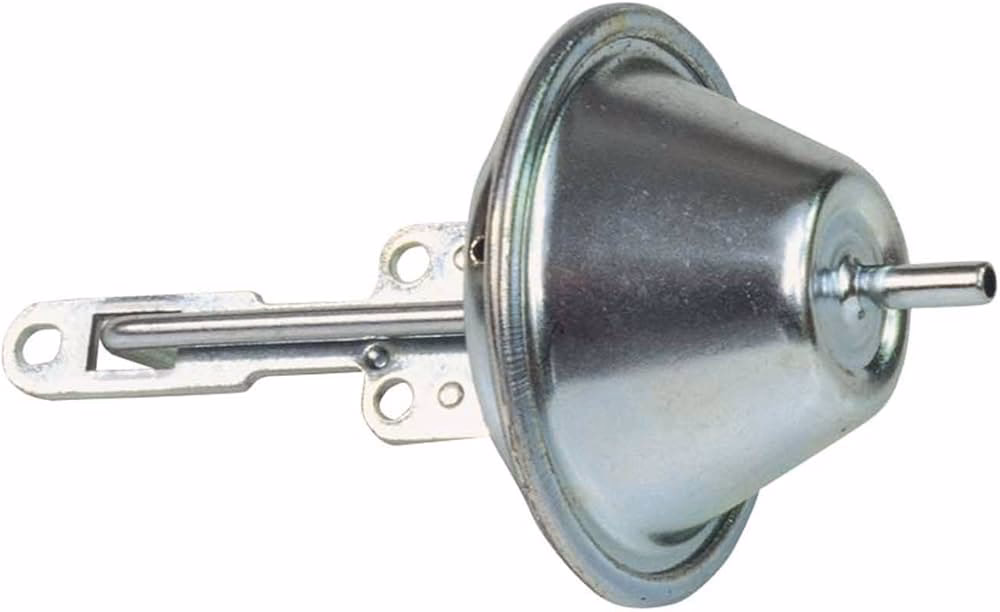

• Un Cápsula de Vacío (Vacuum Canister): Es una carcasa sellada con un diafragma flexible en su interior. Tiene una conexión para una manguera de vacío que se conecta al colector de admisión (o a una fuente de vacío portado en el carburador).
• Una Varilla de Acoplamiento (Linkage): Conecta el diafragma dentro de la cápsula de vacío con la placa de avance dentro del distribuidor.
• Una Placa de Avance (Advance Plate): Es una placa móvil dentro del distribuidor a la que está unido el mecanismo de disparo (como los platinos y el condensador, o el sensor magnético en sistemas electrónicos).

¿Cómo Funciona el Avance de Vacío?

El funcionamiento del avance de vacío es relativamente simple pero muy efectivo. Cuando el motor está en marcha, se genera vacío en el colector de admisión, especialmente cuando el acelerador está parcialmente cerrado (condiciones de baja carga del motor, como velocidad de crucero o ralentí elevado). Este vacío es transmitido a la cápsula de vacío.

El vacío en la cápsula tira del diafragma. Este movimiento del diafragma, a través de la varilla de acoplamiento, empuja o tira de la placa de avance dentro del distribuidor. Al moverse, la placa de avance rota ligeramente el mecanismo de disparo (platinos o sensor) en relación con el eje del distribuidor y el rotor. Esta rotación adelanta el momento en que se produce la señal de encendido, haciendo que la chispa salte antes de lo que lo haría basándose únicamente en el avance mecánico.

La cantidad de avance que el mecanismo de vacío añade depende directamente de la cantidad de vacío presente. A mayor vacío (acelerador menos abierto, menor carga), mayor es el avance adicional. A medida que se abre el acelerador (mayor carga, menor vacío), el vacío en el colector disminuye, la presión atmosférica empuja el diafragma de vuelta, y el avance de vacío se reduce o se elimina por completo.

La Razón de Ser del Avance de Vacío: Eficiencia a Carga Parcial

Entender por qué necesitamos este avance adicional a carga parcial es clave. A diferencia del funcionamiento a pleno acelerador (WOT - Wide Open Throttle), donde la mezcla de aire y combustible que entra en los cilindros es muy densa, a carga parcial la mariposa del acelerador restringe el flujo de aire. Esto resulta en una mezcla menos densa dentro del cilindro.

Una mezcla menos densa tarda más tiempo en quemarse completamente que una mezcla densa. Si el tiempo de encendido fuera el mismo que a pleno acelerador, la combustión terminaría demasiado tarde en el ciclo del pistón, desperdiciando energía y generando calor innecesario. Para compensar que la mezcla tarda más en quemarse, necesitamos iniciar la chispa antes. Aquí es donde entra el avance de vacío. Al adelantar la chispa cuando el motor opera a carga parcial y alto vacío, aseguramos que la mayor parte de la combustión ocurra en el momento óptimo (ligeramente después del punto muerto superior) para extraer la máxima energía de la explosión.

Beneficios del Avance de Vacío en Vehículos de Calle

El avance de vacío ofrece ventajas significativas para los motores utilizados en vehículos de calle, donde gran parte del tiempo se opera a carga parcial y velocidades de crucero:

• Mayor Eficiencia de Combustible: Al optimizar el tiempo de encendido para la combustión de mezclas menos densas, se extrae más energía de cada gota de combustible, resultando en un mejor consumo, especialmente en carretera.
• Mejor Respuesta del Acelerador a Baja Carga: La combustión más completa y eficiente en estas condiciones se traduce en una respuesta más viva y suave al pisar ligeramente el acelerador.
• Menor Temperatura del Motor: Una combustión que finaliza en el momento óptimo genera menos calor residual expulsado por el escape, ayudando a que el motor funcione más fresco en condiciones de crucero.

Es importante destacar que el avance de vacío no tiene ningún efecto a pleno acelerador. En ese momento, el vacío en el colector es mínimo, la cápsula de vacío no actúa, y el tiempo de encendido total está determinado únicamente por el avance inicial más el avance mecánico.

Avance de Vacío vs. Avance Mecánico: Una Comparación

Aunque ambos mecanismos ajustan el tiempo de encendido, lo hacen basándose en diferentes parámetros del motor y con objetivos distintos:

Ambos sistemas trabajan en conjunto. El avance inicial se establece al ralentí, el avance mecánico se suma a medida que suben las RPM, y el avance de vacío se suma al total (inicial + mecánico) cuando las condiciones de carga parcial y alto vacío lo permiten.

Síntomas de un Avance de Vacío Defectuoso o Mal Ajustado

Aunque la información proporcionada no lista explícitamente todos los síntomas de una falla total, sí menciona un síntoma clave relacionado con un ajuste incorrecto o un funcionamiento excesivo: el golpeteo (ping) del motor. Si escuchas un sonido metálico o de 'ping' (detonación) a velocidad de crucero o cuando el motor está bajo carga ligera (subiendo una pendiente suave a velocidad constante), podría indicar que el avance de vacío está añadiendo demasiado avance, o que la unidad está defectuosa.

Otros posibles indicadores de que el avance de vacío no está funcionando correctamente (ya sea porque la manguera está desconectada, la cápsula tiene fugas o el mecanismo interno está atascado) podrían ser la ausencia de los beneficios que debería proporcionar:

• Mayor consumo de combustible en carretera o en conducción a velocidad constante.
• Respuesta perezosa del acelerador a baja carga.
• Motor que se calienta más de lo normal durante la conducción en autopista.

Si el avance de vacío está completamente inoperante, el motor funcionará solo con el avance inicial y mecánico. Si el avance inicial se ha configurado bajo para facilitar el arranque (por ejemplo, 10-14 grados), la ausencia del avance de vacío significará que a carga parcial el motor no tendrá el avance óptimo para la eficiencia, lo que lleva a los síntomas mencionados anteriormente.

¿Se Puede Ajustar el Avance de Vacío?

Algunos mecanismos de avance de vacío son ajustables. Esto permite al usuario modificar la cantidad de avance que se añade o el nivel de vacío al que comienza a actuar. Por lo general, estos son reemplazos aftermarket para las unidades originales. El ajuste se suele realizar con una llave Allen insertada en el propio niple de vacío de la cápsula.

Ajustar el avance de vacío puede ayudar a afinar el rendimiento del motor. Si el motor presenta golpeteo a carga parcial, se puede reducir la cantidad de avance de vacío girando el ajustador en sentido antihorario. Si se busca una mayor eficiencia y el motor no presenta ping, se podría intentar añadir un poco más de avance girando en sentido horario (si la unidad lo permite y se hace con precaución). Es crucial hacer estos ajustes gradualmente y escuchar atentamente el motor o, idealmente, usar un equipo de medición de tiempo para verificar los resultados.

Configurando el Tiempo de Encendido Incluyendo el Avance de Vacío

Configurar el tiempo de encendido correctamente implica considerar el avance inicial, el avance mecánico y el avance de vacío. Un método común es:

1. Configurar el Avance Inicial: Con el motor al ralentí y la manguera de vacío desconectada y tapada, ajusta el distribuidor para obtener el avance inicial deseado (por ejemplo, 10-14 grados antes del punto muerto superior - BTDC).
2. Verificar el Avance Mecánico Total: Desconecta y tapa la manguera de vacío. Acelera el motor hasta un régimen donde el avance mecánico ya no aumente (generalmente entre 2500 y 3000 RPM). Mide el avance total (inicial + mecánico). Un valor común para motores de calle que usan gasolina de bomba es entre 32 y 36 grados BTDC. Ajusta el distribuidor o los pesos/resortes internos si es necesario para alcanzar este valor.
3. Verificar el Avance de Vacío: Vuelve a conectar la manguera de vacío. Con el motor a un régimen similar al del paso anterior (donde el avance mecánico ya está al máximo) pero bajo una condición de alto vacío (por ejemplo, manteniendo una velocidad constante o con el acelerador muy poco pisado si es posible medirlo dinámicamente), observa cuánto avance adicional se suma al avance total (inicial + mecánico). Una unidad de vacío típica puede añadir hasta 14-15 grados. Si la unidad es ajustable, puedes modificar este valor según sea necesario, escuchando siempre si hay golpeteo.

El objetivo es tener suficiente avance inicial para un ralentí estable, suficiente avance mecánico para la máxima potencia a pleno acelerador sin detonación, y suficiente avance de vacío para la máxima eficiencia y respuesta a carga parcial sin causar golpeteo en esas condiciones.

Preguntas Frecuentes sobre el Avance de Vacío

¿Qué es exactamente el avance de vacío?

Es un mecanismo en algunos distribuidores que ajusta el tiempo de encendido basándose en el vacío del colector de admisión, añadiendo avance a carga parcial para mejorar la eficiencia.

¿Cómo funciona el avance de vacío?

El vacío del motor tira de un diafragma en una cápsula, que a través de una varilla mueve una placa dentro del distribuidor, adelantando el momento en que salta la chispa.

¿Puedo ajustar mi avance de vacío?

Depende de la unidad. Algunas unidades de reemplazo o de rendimiento son ajustables, permitiendo modificar la cantidad de avance o el vacío al que se activa.

¿Cómo afecta el avance de vacío al rendimiento del motor?

Mejora la eficiencia del combustible, la respuesta del acelerador a baja carga y ayuda a que el motor funcione más fresco a velocidad de crucero. No tiene efecto sobre la potencia máxima a pleno acelerador.

¿Cuánto avance de vacío debo tener?

Las unidades típicas añaden hasta 14-15 grados de avance. El ajuste ideal depende del motor y debe afinarse para proporcionar máxima eficiencia a carga parcial sin causar detonación (ping).

¿Es necesario el avance de vacío en un motor de calle?

Sí, es muy recomendable. Anularlo o desconectarlo reduce significativamente la eficiencia a carga parcial y puede empeorar la respuesta del acelerador en condiciones de conducción normal.

¿Cuáles son los síntomas de un avance de vacío defectuoso?

El síntoma más claro de un mal ajuste (exceso de avance) es el golpeteo del motor a velocidad de crucero. Si está completamente inoperante, podrías notar mayor consumo de combustible a carga parcial, peor respuesta del acelerador suave y el motor funcionando más caliente en autopista.

En resumen, el avance de vacío es una pieza fundamental para la eficiencia y el buen funcionamiento de un motor de calle, trabajando en armonía con el avance mecánico para asegurar que el tiempo de encendido sea el óptimo bajo diversas condiciones de carga del motor, evitando el golpeteo y maximizando el rendimiento.
