Motor Paso a Paso Automotriz (Válvula IAC)

En el complejo mundo de la electrónica automotriz moderna, existen componentes pequeños pero cruciales que aseguran el correcto funcionamiento del motor bajo diversas condiciones. Uno de ellos es el conocido como motor paso a paso, o en su aplicación más frecuente, la válvula de control de aire de ralentí, identificada comúnmente por sus siglas en inglés: IAC (Idle Air Control). Aunque a veces se le denomine simplemente como 'válvula paso a paso', técnicamente es un motor eléctrico diseñado para realizar movimientos muy precisos y controlados.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Este componente es fundamental para que tu coche mantenga un ralentí estable, es decir, que el motor siga funcionando suavemente cuando no estás pisando el acelerador. Pero su utilidad va más allá, encontrando aplicaciones en otros sistemas del vehículo que requieren un control de posición o flujo muy exacto. Comprender qué es, cómo opera y qué hacer cuando presenta fallas puede ahorrarte dolores de cabeza y costosas reparaciones.

¿Qué es un Motor Paso a Paso y Cómo Funciona en tu Auto?

En esencia, un motor paso a paso es un tipo de motor eléctrico de corriente continua (DC) que tiene la particularidad de que su eje no gira de forma continua, sino en pasos discretos y predeterminados. Esto se logra mediante la aplicación de pulsos de tensión eléctrica de manera secuencial a sus bobinas internas. Cada pulso, o secuencia de pulsos, hace que el eje gire un ángulo exacto, cuyo tamaño depende del diseño específico del motor.

Los motores paso a paso utilizados en aplicaciones automotrices generalmente cuentan con cuatro terminales, lo que les permite ser controlados para girar tanto en sentido horario como anti-horario. Esta capacidad de movimiento bidireccional y su precisión angular los hacen ideales para sistemas que necesitan ajustar una posición o regular un flujo con gran exactitud.

El movimiento rotacional del eje del motor paso a paso se transforma, en la mayoría de sus aplicaciones automotrices, en un movimiento lineal. Esto se logra mediante un mecanismo de engranajes o, más comúnmente, un sistema de tornillo sin fin. El eje del motor está conectado a un tornillo que, al girar, mueve longitudinalmente un émbolo o vástago. Este vástago suele tener una forma cónica en su extremo, diseñado para abrir o cerrar un orificio de paso de un fluido, como aire o gas.

Aplicaciones Clave del Motor Paso a Paso en el Automóvil

La versatilidad y precisión del motor paso a paso le han ganado un lugar en varios sistemas de control electrónico dentro del vehículo moderno. Sus principales aplicaciones incluyen:

• Control del Ralentí (Válvula IAC): Esta es quizás la aplicación más conocida y a la que a menudo se refieren cuando hablan de la "válvula paso a paso". El motor paso a paso, en este caso, controla la cantidad de aire que bypassa la mariposa de aceleración (cuando esta está cerrada en ralentí). Al extender o retraer su vástago, abre o cierra un pequeño canal, ajustando con precisión el flujo de aire que llega al motor. Esto permite que la unidad de control del motor (ECU) mantenga las revoluciones por minuto (RPM) del ralentí estables, compensando las variaciones de carga (como el aire acondicionado encendido) o temperatura. Se ubica típicamente en el cuerpo de aceleración.
• Control de Caudal en Sistemas GNC: En vehículos equipados con sistemas de Gas Natural Comprimido (GNC) de última generación, el motor paso a paso se utiliza para regular la cantidad de gas que se añade a la mezcla aire-combustible. Ajusta el caudal de gas para optimizar la combustión y las emisiones. Suele formar parte del conjunto del regulador de presión de GNC.
• Control de Amortiguación en Suspensión Electrónica: Algunos sistemas avanzados de suspensión electrónica utilizan motores paso a paso para controlar el flujo de fluido hidráulico entre las cámaras de los amortiguadores. Al ajustar este flujo, se modifica la firmeza de la amortiguación en tiempo real, adaptándose a las condiciones de la carretera y el estilo de conducción. Se encuentran integrados en los propios amortiguadores.
• Control EGR (Recirculación de Gases de Escape): La válvula EGR (Exhaust Gas Recirculation) regula la cantidad de gases de escape que se reintroducen en la admisión para reducir las emisiones de óxidos de nitrógeno (NOx). En algunos sistemas, esta válvula es accionada por un motor paso a paso que controla con precisión la abertura del conducto de recirculación. Generalmente, se sitúa cerca del múltiple de admisión.

En cada una de estas aplicaciones, el principio es similar: el movimiento preciso del motor paso a paso se traduce en un ajuste fino de un orificio o un mecanismo para controlar un flujo o una posición, vital para el correcto funcionamiento del sistema al que pertenece.

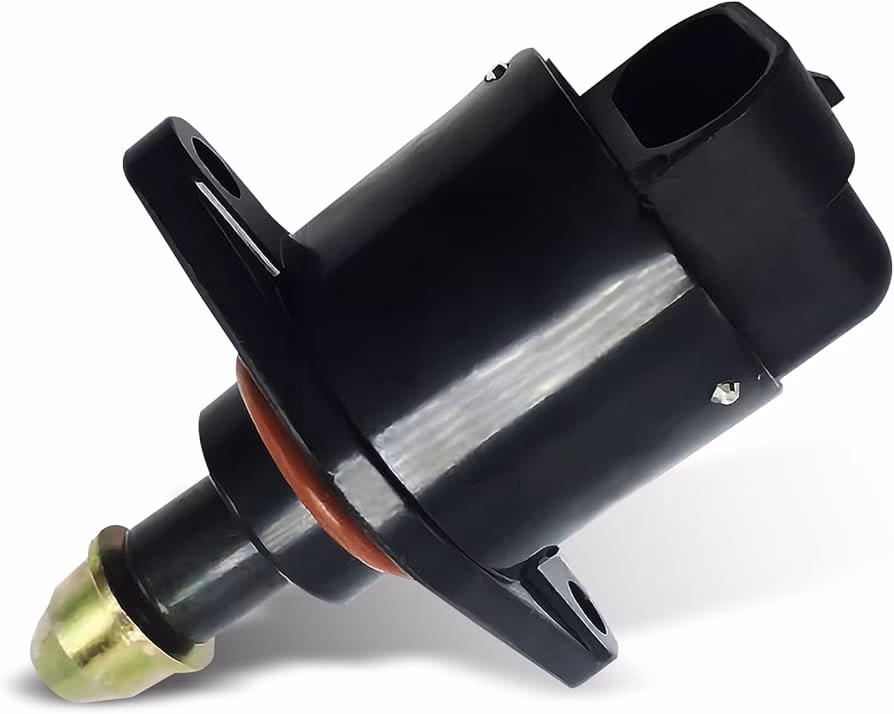

La Válvula IAC: El Corazón del Ralentí Estable

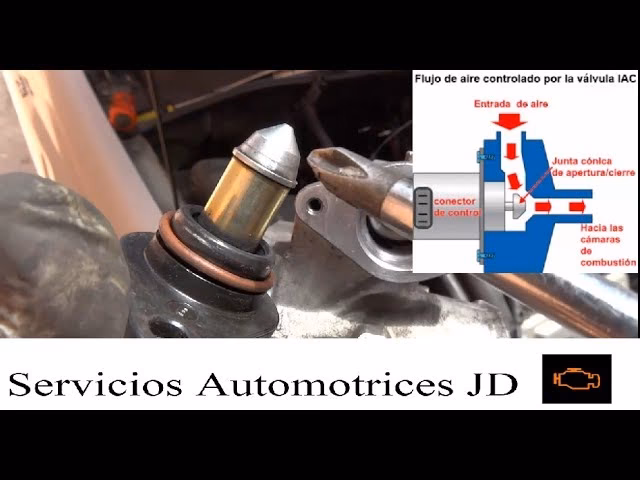

Dado que la aplicación más común y la que genera mayor interés (debido a los problemas de ralentí) es la del control de aire de ralentí, profundicemos un poco más en la válvula IAC. Como mencionamos, esta válvula utiliza un motor paso a paso para mover un émbolo que restringe o permite el paso de aire adicional hacia el colector de admisión, sin pasar por la mariposa. La ECU recibe información de diversos sensores (temperatura del motor, carga eléctrica, velocidad, etc.) y, basándose en estos datos, envía una serie de pulsos al motor paso a paso de la válvula IAC. Cada pulso mueve el émbolo una pequeña distancia ('un paso'), abriendo o cerrando el conducto de aire para mantener las RPM de ralentí dentro del rango óptimo especificado por el fabricante.

Un ralentí estable es crucial no solo para la comodidad (evitar vibraciones o que el motor se apague) sino también para la eficiencia del combustible y la reducción de emisiones cuando el vehículo está detenido o circulando a baja velocidad.

¿Qué Sucede Cuando un Motor Paso a Paso Falla? Síntomas Comunes

Como cualquier componente electromecánico, el motor paso a paso puede fallar. Las fallas pueden ser de naturaleza mecánica (piezas atascadas) o eléctrica (problemas en las bobinas o conexiones). Los síntomas varían dependiendo de la aplicación específica del motor:

Es importante notar que los síntomas pueden ser similares a los de fallas en otros componentes (como sensores de oxígeno, bujías, inyectores, etc.), por lo que un diagnóstico adecuado es fundamental.

Diagnóstico y Solución de Problemas

Diagnosticar una falla en un motor paso a paso requiere verificar tanto su aspecto mecánico como eléctrico. Los métodos más comunes incluyen:

• Uso de Scanner Automotriz: La mayoría de los sistemas de gestión electrónica registran códigos de falla (DTC) cuando detectan un problema eléctrico en el motor paso a paso (bobina abierta o en corto, problema de circuito). Un scanner permite leer estos códigos y obtener una pista directa sobre la naturaleza eléctrica del problema. Además, muchos scanners avanzados tienen funciones de "prueba de actuadores" que permiten ordenar a la ECU que mueva el motor paso a paso (ejercitarlo) para verificar si físicamente se mueve.
• Verificación del Movimiento: Si no se dispone de un scanner con función de prueba de actuadores, se puede intentar provocar una condición que requiera el movimiento del motor paso a paso y observar si lo hace. Por ejemplo, en el caso de la válvula IAC o la EGR, una aceleración o desaceleración del motor debería generar un comando de la ECU para que el motor paso a paso ajuste su posición. Si el motor no se mueve o lo hace de forma errática, podría indicar un problema mecánico (atascado) o eléctrico.
• Medición Eléctrica: Para confirmar un problema eléctrico (bobina abierta o en corto-circuito), se puede utilizar un multímetro para medir la resistencia de las bobinas y verificar la continuidad de los terminales. Los valores de resistencia deben estar dentro de las especificaciones del fabricante del vehículo o del componente. Un valor fuera de rango (muy alto, infinito o muy bajo, cercano a cero) indica una falla en la bobina. También se debe verificar que los terminales del conector estén limpios y hagan buen contacto.

Si se confirma un defecto mecánico (atascado) o eléctrico (bobina dañada), la solución más común es el reemplazo del motor paso a paso completo o, en el caso de la válvula IAC, el conjunto de la válvula. Aunque en algunos casos (especialmente la IAC) se intenta limpiar el émbolo y el asiento de suciedad, si el motor eléctrico interno está dañado, la limpieza solo ofrecerá una solución temporal o nula.

Preguntas Frecuentes sobre el Motor Paso a Paso (Válvula IAC)

¿La válvula paso a paso es lo mismo que la válvula IAC?
Sí, comúnmente se refieren a la misma pieza en el contexto del control de ralentí automotriz. La válvula IAC es una aplicación específica que utiliza un motor paso a paso.

¿Por qué falla la válvula IAC?
Las fallas pueden deberse a la acumulación de carbonilla y suciedad que atasca el movimiento del émbolo (falla mecánica) o a problemas eléctricos en el motor paso a paso (bobinas quemadas, cableado dañado).

¿Cómo puedo saber si mi problema de ralentí es por la válvula IAC?
Los síntomas típicos son ralentí irregular, alto o que el motor se apaga al detenerse. Un diagnóstico con scanner que muestre códigos de falla P0505 u otros relacionados con el control de ralentí es un fuerte indicio. También puedes intentar limpiar la válvula si es accesible, aunque esto no siempre resuelve problemas eléctricos o mecánicos internos.

¿Se puede reparar un motor paso a paso?
Generalmente, no. Si la falla es eléctrica o el mecanismo interno está dañado, la pieza suele ser sellada y no reparable. La solución estándar es el reemplazo.

¿La limpieza de la válvula IAC es efectiva?
La limpieza puede ser efectiva si el problema se debe únicamente a la acumulación de suciedad que obstruye el paso de aire o atasca ligeramente el émbolo. Sin embargo, si el motor eléctrico interno está dañado, la limpieza no servirá de nada.

¿El motor paso a paso afecta el consumo de gasolina?
Indirectamente. Un ralentí inestable o demasiado alto causado por una falla en la válvula IAC puede llevar a un consumo de combustible ligeramente mayor del necesario cuando el vehículo está detenido.

¿Dónde se encuentra la válvula paso a paso (IAC)?
Generalmente, está montada en el cuerpo de aceleración de tu vehículo, cerca de donde se conecta el filtro de aire.

¿Es difícil reemplazar la válvula IAC?
Depende del modelo del vehículo. En algunos casos, es una tarea sencilla de desmontar un par de tornillos y un conector. En otros, puede ser menos accesible. Siempre es recomendable consultar el manual de servicio o buscar guías específicas para tu modelo.

En conclusión, el motor paso a paso es un componente electromecánico de gran precisión vital para el control de diversos sistemas en el automóvil, siendo su función más conocida la de mantener un ralentí estable a través de la válvula IAC. Entender su funcionamiento y reconocer los síntomas de sus posibles fallas te permitirá abordar los problemas de manera más informada y asegurar el correcto desempeño de tu vehículo.
