Puentes Colgantes: Vías Clave para tus Viajes

Los automóviles y las vías por las que circulan son elementos fundamentales de la vida moderna. Desde desplazamientos diarios hasta largos viajes por carretera, dependemos de una infraestructura robusta que nos permita llegar a nuestro destino de manera eficiente. Entre los elementos más impresionantes y vitales de esta infraestructura se encuentran los puentes, estructuras diseñadas para superar obstáculos naturales como ríos, valles o cañones. Existen diversos tipos de puentes, cada uno con sus características y aplicaciones, pero hay uno en particular que destaca por su capacidad para salvar grandes distancias y su icónica silueta: el puente colgante.

¿Qué es un Puente Colgante? La Estructura que Sostiene tu Trayecto

Un puente colgante es, en esencia, un tipo de puente en el que la plataforma que soporta la carga, es decir, la calzada por donde circulan los automóviles y otros vehículos, se encuentra suspendida por debajo de cables de suspensión principales. Estos cables principales, a su vez, cuelgan entre torres o pilonas y están anclados firmemente en los extremos del puente. La conexión entre los cables principales y la plataforma se realiza mediante tirantes verticales, a menudo llamados péndolas o perchas.

Este diseño permite que la plataforma se mantenga nivelada o ligeramente arqueada hacia arriba, facilitando el paso del tráfico rodado y, en muchos casos, proporcionando un gálibo (espacio libre vertical) suficiente por debajo para la navegación marítima o fluvial. Una característica distintiva de los puentes colgantes modernos es que a menudo se construyen sin necesidad de apoyos temporales o cimbras en el vano principal, lo que los hace ideales para cruzar obstáculos donde colocar soportes intermedios es difícil o imposible.

La magia de un puente colgante reside en cómo gestiona las fuerzas. La carga que ejerce el peso propio del puente y el tráfico que circula sobre él se transforma principalmente en tensión a lo largo de los cables principales. Estos cables transfieren esta tensión a las torres, que trabajan a compresión vertical, y finalmente a los anclajes, que deben ser lo suficientemente robustos como para resistir la enorme fuerza de tracción de los cables.

Una Historia de Ingenio: Del Lazo a los Cables de Acero

La historia de los puentes colgantes es larga y se remonta a civilizaciones antiguas. Los primeros precursores eran puentes de cuerdas o lianas, utilizados en regiones montañosas para cruzar abismos. Estos puentes simples, sin tirantes verticales, tenían una larga historia en lugares como el Himalaya o América del Sur con los incas, quienes se estima que en el siglo XVI contaban con más de 200 puentes colgantes, a menudo de lianas y madera, capaces de alcanzar hasta 50 metros de longitud, una distancia considerable para la época.

Un avance significativo llegó con el uso de cadenas de hierro. El santo tibetano Thangtong Gyalpo es mencionado como pionero en el uso de cadenas de hierro en el siglo XV. Sin embargo, el nacimiento del moderno puente colgante, tal como lo conocemos hoy, se atribuye a James Finley en Estados Unidos a principios del siglo XIX. Su puente sobre el arroyo Jacob en 1802 fue uno de los primeros en incorporar una plataforma suspendida mediante tirantes, un diseño que patentó en 1808.

La técnica cruzó el Atlántico y encontró un terreno fértil en Gran Bretaña, donde la metalurgia estaba más avanzada. Se construyeron puentes de cadenas más ambiciosos, como el puente de Menai (1826) de Thomas Telford, considerado «el primer puente colgante moderno importante» y que, con sus 125 metros de luz, fue el más grande del mundo en su momento. Estos puentes de cadenas permitieron salvar luces mucho mayores, abriendo nuevas rutas para el transporte terrestre.

Sin embargo, los primeros puentes de cadenas no estaban exentos de problemas. La falta de rigidez y la calidad variable del hierro forjado los hacían susceptibles a la oscilación y fallos, a menudo con consecuencias catastróficas que afectaban directamente la seguridad del tráfico. Eventos como la rotura del puente de Broughton en 1831 o el puente de Angers en 1851, causados por la vibración inducida por el paso sincronizado de tropas, pusieron de manifiesto la necesidad de estructuras más rígidas y materiales más fiables.

La verdadera revolución llegó con la introducción de los cables de alambre. Marc Seguin y sus hermanos en Francia fueron pioneros en su uso en la década de 1820. El puente Saint Antoine en Ginebra (1823) y el Gran Puente colgante de Friburgo (1834) fueron ejemplos tempranos. En Estados Unidos, Charles Ellet, Jr. construyó el puente de alambre en Fairmount (1842). El uso de múltiples cables de alambre de alta resistencia proporcionó una mayor redundancia y fiabilidad en comparación con las cadenas de eslabones únicos, lo que permitió construir puentes colgantes más largos y seguros para el creciente tráfico vehicular.

Figuras como John A. Roebling llevaron la técnica a nuevas alturas en Estados Unidos, construyendo puentes cada vez más largos como el puente del Niágara y, sobre todo, el icónico puente de Brooklyn (1883), que con 486.3 metros de luz, fue el puente más largo del mundo en su época y una pieza clave en la conexión de áreas urbanas para el transporte.

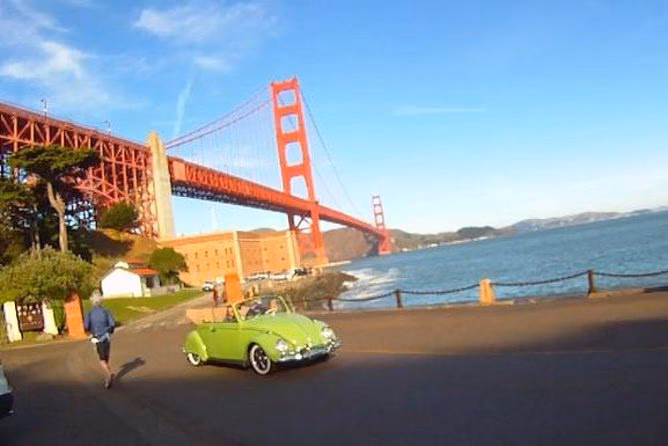

El siglo XX vio cómo los puentes colgantes seguían batiendo récords de luz, superando el kilómetro y luego los dos kilómetros. El puente George Washington (1931), el famoso Golden Gate (1937) y el Gran Puente de Akashi Kaikyō en Japón (1991 metros de luz principal, completado en 1998) son ejemplos monumentales de cómo esta tecnología ha permitido crear vías de comunicación esenciales para el transporte automotor a través de obstáculos geográficos formidables.

Ventajas y Desventajas para el Tráfico Automotor

Los puentes colgantes ofrecen varias ventajas significativas, especialmente cuando se trata de diseñar rutas para vehículos:

• Grandes Luces: Son la solución más práctica y, a menudo, la única viable para salvar vanos extremadamente largos, como estuarios anchos o gargantas profundas, permitiendo que las carreteras crucen estos obstáculos sin necesidad de apoyos intermedios.
• Altura Libre: Pueden construirse con una plataforma a gran altura sobre el obstáculo, lo cual es crucial para permitir el paso de barcos de gran tamaño por debajo, manteniendo operativas importantes rutas de navegación a la par que las rutas terrestres.
• Menor Material (Relativo): Comparados con otros tipos de puentes para salvar la misma gran luz, los puentes colgantes pueden requerir menos material, ya que los materiales resisten mejor a tracción (en los cables) que a compresión (en vigas largas), lo que puede traducirse en ahorros en la construcción de la infraestructura vial.
• Construcción sin Apoyos Centrales: La posibilidad de construir el vano principal sin estructuras temporales en el centro es una gran ventaja cuando se cruzan vías navegables muy transitadas o cañones inaccesibles.

Sin embargo, también presentan desventajas que pueden afectar directamente al tráfico:

• Flexibilidad y Viento: Su inherente flexibilidad puede ser una desventaja. Bajo vientos fuertes o turbulencias, el puente puede experimentar movimientos significativos. Aunque esta flexibilidad puede ayudar a disipar la energía de sismos o vientos (donde un puente rígido podría ser más vulnerable), también puede hacer que la estructura se vuelva intransitable o insegura para el tráfico vehicular, requiriendo cierres temporales que interrumpen la circulación.
• Rigidez para Ferrocarriles: La falta de rigidez inherente a los diseños más antiguos dificulta mucho su uso para vías férreas, ya que las cargas puntuales y las vibraciones de los trenes requieren una plataforma mucho más rígida. Aunque existen puentes colgantes que soportan ferrocarril (a menudo en puentes de doble nivel), es una aplicación menos común y requiere diseños de rigidización adicionales.
• Cimentaciones Costosas: Las grandes fuerzas de tracción de los cables requieren anclajes y cimentaciones extremadamente robustas, especialmente en terrenos débiles. Esto puede aumentar significativamente el costo y la complejidad de la construcción, impactando el presupuesto total de la infraestructura vial.

Estructura y Funcionamiento: Sosteniendo Miles de Vehículos

La estructura básica implica cables principales anclados en los extremos y que pasan por encima de las torres. La plataforma, o tablero, se cuelga de estos cables principales mediante tirantes verticales. Las torres son cruciales, ya que transmiten las cargas de compresión hacia las cimentaciones en el terreno.

Las fuerzas principales son la tracción en los cables principales y la compresión en las torres. La forma que adoptan los cables principales bajo la carga del tablero (y los vehículos sobre él) es muy cercana a una parábola. Esta distribución de fuerzas hace que el diseño de los puentes colgantes para soportar cargas uniformes (como el peso de una fila de coches) sea relativamente predecible y analizable.

En los puentes modernos, los cables principales no son una sola cadena o barra, sino que están formados por cientos o miles de alambres de acero de alta resistencia trenzados o paralelos. Esta redundancia significa que el fallo de uno o varios alambres no compromete catastróficamente la integridad de todo el cable, lo que aumenta la seguridad para el tráfico vehicular.

El diseño del tablero también ha evolucionado. Tras desastres como el del puente de Tacoma Narrows en 1940 (causado por oscilaciones aerodinámicas), se comprendió la importancia de la rigidez torsional y aerodinámica del tablero para evitar que el viento lo haga retorcerse. Los diseños modernos a menudo utilizan vigas de celosía o tableros con formas aerodinámicas específicas para garantizar la estabilidad bajo cargas de viento, asegurando la seguridad de los vehículos que circulan sobre ellos.

Construcción: Un Proceso de Ingeniería Colosal

Construir un puente colgante es un proceso complejo que se lleva a cabo en varias fases:

1. Cimentaciones: Se construyen las bases de las torres y los macizos de anclaje en los extremos. Las cimentaciones de las torres pueden requerir el uso de cajones bajo el agua o pilotes profundos.
2. Torres: Se erigen las torres, que pueden ser de hormigón o acero. Deben ser lo suficientemente altas para permitir la catenaria (o parábola) de los cables principales y dejar el gálibo necesario por debajo.
3. Anclajes: Se construyen las enormes estructuras de anclaje donde se fijarán los extremos de los cables principales. Estos deben ser capaces de resistir fuerzas de tracción inmensas.
4. Pasarelas Temporales: Se instalan pasarelas temporales para que los trabajadores puedan acceder a la altura de los futuros cables principales.
5. Hilado de Cables: Este es uno de los pasos más característicos. Utilizando carretones que van y vienen entre los anclajes, pasando por encima de las torres, se hilan miles de alambres de acero de alta resistencia para formar los cables principales. Estos alambres se agrupan, se compactan hidráulicamente y se envuelven para formar cables cilíndricos.
6. Instalación de Péndolas: Una vez completados los cables principales, se fijan abrazaderas y se cuelgan los tirantes verticales (péndolas) de ellos.
7. Elevación del Tablero: Se elevan secciones prefabricadas o se construye el tablero in situ, fijándolo a las péndolas. Este proceso debe realizarse cuidadosamente para distribuir la carga y asegurar que el cable principal adopte la forma parabólica correcta bajo el peso del tablero.
8. Acabados: Se añaden elementos como la capa de rodadura para los vehículos, barandillas, iluminación y señalización.

Este meticuloso proceso resulta en estructuras que son verdaderas maravillas de la ingeniería, capaces de soportar el constante paso de miles de automóviles y camiones cada día.

Puentes Colgantes y Sismos: Un Desafío para la Seguridad Vial

Los puentes colgantes, como cualquier estructura, se ven afectados por los sismos. Los movimientos del terreno pueden hacer que los pilotes y las torres oscilen. Esto, a su vez, induce movimientos y tensiones adicionales en los cables y tirantes. Aunque la flexibilidad inherente de un puente colgante puede ayudar a absorber parte de la energía sísmica, movimientos extremos o la resonancia con las ondas sísmicas pueden poner en peligro la estructura.

Un sismo puede provocar que los tirantes o cables experimenten tirones bruscos que, en casos severos, podrían llevar a su rotura. La rotura de un cable puede sobrecargar los cables adyacentes, provocando un fallo en cadena que comprometa la estabilidad de todo el puente. Por esta razón, es habitual que los puentes, especialmente los de gran envergadura como los colgantes, sean inspeccionados minuciosamente después de un sismo significativo y, a menudo, se cierren temporalmente al tráfico vehicular hasta que se confirme su seguridad estructural.

Preguntas Frecuentes

A continuación, abordamos algunas de las preguntas planteadas, basándonos estrictamente en la información proporcionada:

¿Cuáles son los horarios de circulación de autos en el Paseo del Bajo?

Lamentablemente, la información proporcionada en el texto se centra en la descripción general y la historia de los puentes colgantes y no incluye detalles específicos sobre los horarios de circulación de automóviles en el Paseo del Bajo.

¿Cómo se llama el puente donde pasan los carros?

El texto proporcionado describe en detalle un tipo de puente que es utilizado para soportar el tráfico rodado (donde pasan los carros). Este tipo de estructura se denomina puente colgante. Se caracteriza por tener una plataforma suspendida por cables que cuelgan de torres y están anclados en los extremos. El artículo explica cómo estos puentes han evolucionado para soportar el peso de los vehículos modernos.

En conclusión, los puentes colgantes son estructuras vitales en la red de transporte para automóviles, permitiendo superar obstáculos geográficos de gran magnitud. Su diseño ingenioso, basado en la tensión de los cables y la compresión de las torres, ha evolucionado a lo largo de los siglos para soportar cargas cada vez mayores y resistir mejor los desafíos ambientales. Aunque requieren un diseño y mantenimiento cuidadosos, su capacidad para crear conexiones sobre vastas distancias los convierte en elementos indispensables para la movilidad moderna y la economía.
