OBD2 en tu coche: ¿Qué es y quién lo usa?

Imagina que tu coche pudiera hablarte y decirte exactamente qué le duele o qué necesita. En cierto modo, eso es precisamente lo que hace el sistema de Diagnóstico a Bordo (OBD). Este sistema es como el cerebro y el sistema nervioso de tu vehículo, monitoreando constantemente su funcionamiento para asegurar que todo marche correctamente y, si no es así, avisarte de inmediato.

Pero, ¿qué significa exactamente OBD? Y más concretamente, ¿qué es OBD2 y qué coches lo utilizan? Si alguna vez has visto a un mecánico conectar un dispositivo a tu coche para leer códigos de error, has interactuado indirectamente con este sistema. Comprender el OBD2 es fundamental en la era moderna del automovilismo, tanto si eres un entusiasta como si simplemente quieres saber más sobre tu medio de transporte.

¿Qué es el Sistema OBD y Por Qué Evolucionó a OBD2?

El sistema On-Board Diagnostics (OBD) es una tecnología integrada en la mayoría de los vehículos modernos. Su propósito principal es monitorear y reportar el estado de diversos subsistemas del vehículo, especialmente aquellos relacionados con las emisiones. La primera iteración, conocida como OBD-I, comenzó a aparecer en vehículos en la década de 1980. Sin embargo, no había un estándar universal. Cada fabricante tenía su propio tipo de conector, su propio conjunto de códigos de error y sus propios protocolos de comunicación. Esto dificultaba enormemente el trabajo de diagnóstico para los mecánicos, quienes necesitaban diferentes herramientas para cada marca de coche.

Ante la necesidad de un sistema más uniforme y completo, se desarrolló el OBD-II (On-Board Diagnostics II). Este sistema representa una mejora significativa sobre su predecesor al establecer un estándar universal para la comunicación y el diagnóstico de vehículos. Fue diseñado principalmente para monitorear los sistemas de control de emisiones, pero rápidamente se expandió para cubrir muchos otros aspectos del funcionamiento del vehículo.

El sistema OBD2 consta de varios componentes clave:

• Una Unidad de Control Electrónico (ECU), a menudo llamada el 'cerebro' del coche.
• Una red de sensores distribuidos por todo el vehículo que monitorean parámetros como la velocidad del motor, la temperatura del refrigerante, la presión del combustible, los niveles de oxígeno en el escape, etc.
• Un conector de diagnóstico estandarizado.
• Luces indicadoras en el tablero, como la famosa luz de 'Check Engine' (MIL - Malfunction Indicator Lamp).

Cuando un sensor detecta un valor que está fuera del rango aceptable, envía una señal a la ECU. La ECU registra esta anomalía como un Código de Diagnóstico de Problemas (DTC - Diagnostic Trouble Code) y a menudo activa la luz de advertencia correspondiente en el tablero. Estos DTCs se almacenan en la memoria de la ECU para su posterior recuperación.

¿Qué Autos Tienen Puerto OBD2? La Estandarización que lo Cambió Todo

Esta es una de las preguntas más comunes y una de las principales ventajas del sistema OBD2. La respuesta directa a qué coches usan OBD2 es simple: todos los vehículos fabricados para el mercado estadounidense a partir de 1996 están legalmente obligados a estar equipados con un sistema OBD2 y su correspondiente puerto de diagnóstico estandarizado. Esto incluye tanto vehículos de gasolina como diésel.

La implementación de OBD2 en 1996 en Estados Unidos fue un hito. Significó que, por primera vez, cualquier técnico o propietario con una herramienta de escaneo compatible podría acceder a la información de diagnóstico de prácticamente cualquier coche o camioneta ligera fabricada para ese mercado, independientemente de la marca o el modelo. Esta estandarización no solo facilitó las reparaciones, sino que también fue crucial para monitorear y garantizar que los vehículos cumplieran con las cada vez más estrictas regulaciones de emisiones.

La influencia del OBD2 estadounidense se extendió rápidamente a otras partes del mundo. Europa adoptó su propio estándar basado en OBD2, conocido como EOBD (European On-Board Diagnostics), para vehículos de gasolina a partir del año 2000 y para vehículos diésel a partir de 2003. Otros mercados globales también han adoptado estándares similares basados en OBD2, lo que significa que la gran mayoría de los vehículos fabricados a nivel mundial desde principios de la década de 2000 están equipados con un puerto de diagnóstico compatible con OBD2.

Por lo tanto, si tienes un coche fabricado después de 1996 (en EE.UU.) o principios de los 2000 (en otras regiones), es casi seguro que está equipado con un sistema OBD2 y tiene el puerto de diagnóstico correspondiente.

El Conector OBD2 Explicado: La Puerta de Acceso a la Información de tu Coche

El puerto OBD2, también conocido como Conector de Enlace de Datos (DLC - Data Link Connector), es la interfaz física que permite que herramientas de escaneo externas se comuniquen con la ECU del vehículo. Una de las características definitorias del estándar OBD2 es que este conector es universal.

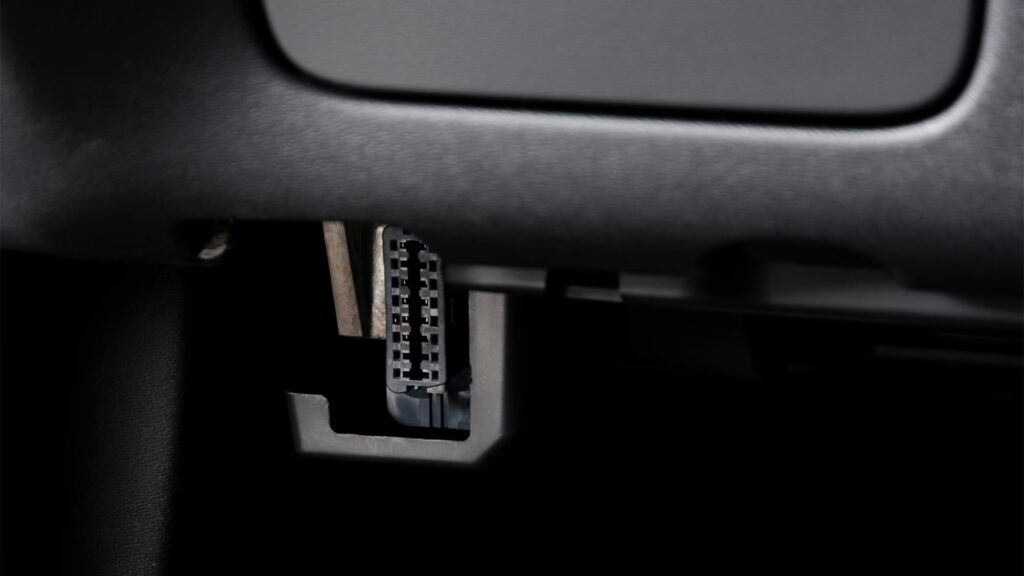

Es un conector hembra de 16 pines (dos filas de ocho pines) con una forma trapezoidal específica. Está diseñado para ser único y evitar que se conecten cables incorrectos. La ubicación de este puerto está estandarizada: en la mayoría de los vehículos, se encuentra dentro de la cabina, generalmente debajo del tablero en el lado del conductor. A veces puede estar cubierto por una pequeña tapa.

Cada pin en el conector OBD2 tiene una función específica, aunque no todos los pines se utilizan en todos los vehículos o protocolos. Algunos pines están dedicados a la alimentación y la tierra, mientras que otros son para las diferentes líneas de comunicación (protocolos) que el vehículo puede utilizar. Los protocolos de comunicación OBD2 más comunes incluyen:

• SAE J1850 PWM (utilizado principalmente por Ford)
• SAE J1850 VPW (utilizado principalmente por General Motors)
• ISO 9141-2 (utilizado por muchos vehículos europeos y asiáticos)
• ISO 14230-4 (KWP2000)
• ISO 15765-4 (CAN - Controller Area Network), que es el protocolo más moderno y rápido, obligatorio para todos los vehículos vendidos en EE.UU. a partir de 2008 y en Europa a partir de 2004/2008.

Cuando conectas una herramienta de escaneo OBD2 al puerto, esta herramienta se comunica con la ECU utilizando uno de estos protocolos para leer los DTCs almacenados, ver datos en tiempo real, realizar pruebas de diagnóstico y borrar códigos de error.

¿Cómo Funciona el Diagnóstico con OBD2? Códigos y Datos

El proceso de diagnóstico utilizando el sistema OBD2 es relativamente sencillo, aunque la interpretación de los datos puede requerir conocimiento técnico. Cuando la luz de 'Check Engine' se ilumina en tu tablero, significa que el sistema OBD2 ha detectado un problema.

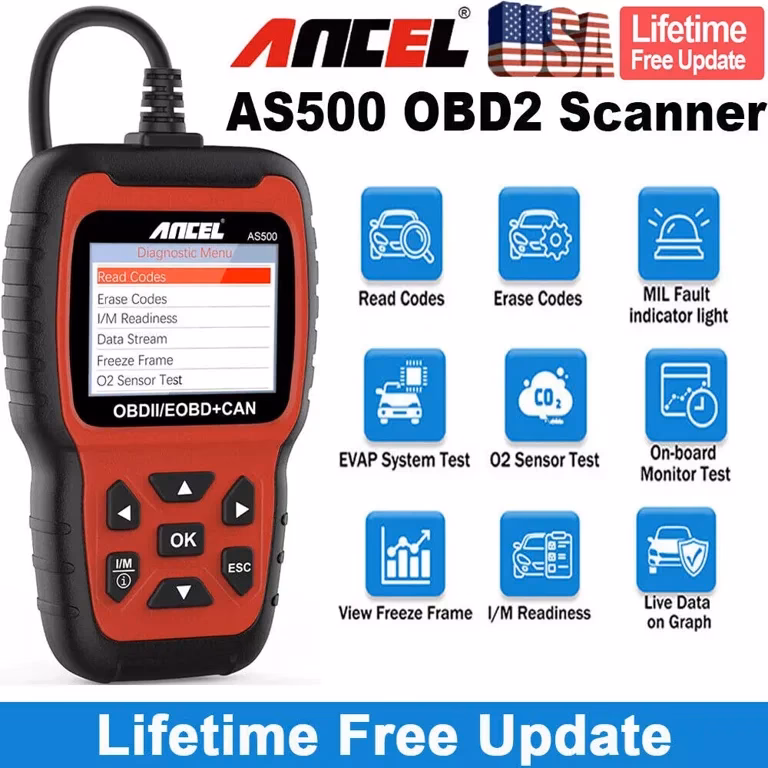

Para saber cuál es el problema, necesitas una herramienta de escaneo OBD2. Conectas esta herramienta al puerto DLC de 16 pines. La herramienta se comunica con la ECU del coche y solicita los DTCs almacenados. Cada DTC es un código alfanumérico estandarizado (aunque algunos fabricantes tienen códigos específicos adicionales) que corresponde a un problema particular, como 'P0301' que indica un fallo de encendido en el cilindro 1, o 'P0420' que sugiere un problema con la eficiencia del catalizador.

Los DTCs se dividen en categorías:

• Pxxxx: Powertrain (Motor, Transmisión, emisiones) - Los más comunes.
• Bxxxx: Body (Carrocería, airbags, climatización, etc.)
• Cxxxx: Chassis (Chasis, ABS, dirección, suspensión)
• Uxxxx: Network Communication (Comunicación entre módulos)

Además de leer los códigos de error, las herramientas de escaneo OBD2 pueden acceder a otros tipos de información valiosa:

• Datos en tiempo real: Permiten ver los valores de los sensores y otros parámetros del motor y otros sistemas mientras el vehículo está funcionando. Esto es crucial para diagnosticar problemas intermitentes o ver cómo reacciona el coche en diferentes condiciones. Puedes ver la velocidad del vehículo, las RPM del motor, la temperatura del refrigerante, el voltaje del sensor de oxígeno, la carga del motor, y mucho más.
• Datos de cuadro congelado (Freeze Frame Data): Como se menciona en la información proporcionada, cuando se establece un DTC relacionado con las emisiones, el sistema OBD2 graba un 'cuadro congelado' de datos. Esto es una instantánea de las condiciones de funcionamiento del motor (velocidad, temperatura, carga, etc.) en el momento exacto en que ocurrió el fallo. Esta información es extremadamente útil para recrear las condiciones bajo las cuales ocurrió el problema y facilitar el diagnóstico. Sin embargo, es importante saber que solo se suele guardar un conjunto de datos de cuadro congelado a la vez, y puede ser sobrescrito por un fallo de mayor prioridad.
• Estado de los monitores de diagnóstico: El OBD2 realiza una serie de pruebas automáticas en los sistemas del coche (monitores). La herramienta de escaneo puede informar si estos monitores se han completado exitosamente o si no han terminado sus ciclos de prueba, lo cual es importante para las pruebas de emisiones.

Ventajas de Tener un Sistema OBD2

La estandarización y capacidad del sistema OBD2 ofrecen múltiples beneficios:

• Diagnóstico Rápido y Preciso: Permite identificar problemas potenciales o existentes de manera mucho más rápida y precisa que los métodos de diagnóstico manuales.
• Reducción de Costos de Reparación: Al identificar el problema exacto, se evitan conjeturas costosas y reemplazo innecesario de piezas.
• Monitoreo de Emisiones: Es fundamental para asegurar que el vehículo cumpla con las normativas ambientales. Las pruebas de emisiones en muchos lugares se basan en la lectura de datos OBD2.
• Mantenimiento Proactivo: Al monitorear el estado de varios sistemas, puede alertar sobre problemas potenciales antes de que causen una avería mayor.
• Empoderamiento del Propietario: Con herramientas de escaneo asequibles, los propietarios pueden leer códigos básicos ellos mismos, lo que les da una mejor idea del problema antes de ir al taller.

OBD-I vs OBD-II: Una Comparativa

Para entender mejor la importancia del OBD2, veamos una comparación rápida con su predecesor:

Como se puede observar, OBD2 representó un salto cualitativo y unificó la forma en que se diagnostican los problemas en los vehículos modernos.

Preguntas Frecuentes sobre OBD2

¿Dónde encuentro el puerto OBD2 en mi coche?

En la gran mayoría de los vehículos fabricados a partir de 1996, el puerto OBD2 se encuentra dentro de la cabina, en el lado del conductor. La ubicación más común es debajo del tablero, cerca de la columna de dirección. A veces puede estar detrás de una pequeña tapa o panel.

¿Puedo usar una herramienta de escaneo OBD2 yo mismo?

Sí, existen herramientas de escaneo OBD2 de diferentes niveles de complejidad y precio. Las herramientas básicas permiten leer y borrar códigos de error genéricos. Herramientas más avanzadas o adaptadores Bluetooth/Wi-Fi que funcionan con aplicaciones de smartphone pueden mostrar datos en tiempo real y acceder a códigos específicos del fabricante. Leer códigos es sencillo, pero interpretar su significado y diagnosticar la causa raíz del problema a menudo requiere conocimientos técnicos.

¿Qué significa la luz de 'Check Engine'?

La luz de 'Check Engine' (o MIL) se enciende cuando el sistema OBD2 ha detectado un fallo en uno de los sistemas monitoreados que podría afectar las emisiones o el funcionamiento del motor. Puede ser algo menor como un tapón de gasolina suelto o algo más serio como un fallo de encendido o un problema con el catalizador. Leer el código de error con un escáner OBD2 es el primer paso para entender qué está pasando.

¿Son todos los escáneres OBD2 iguales?

No. Aunque todos pueden conectarse al puerto estándar, varían en sus capacidades. Los más básicos solo leen códigos genéricos. Los más avanzados pueden leer códigos específicos del fabricante, mostrar datos en tiempo real detallados, realizar pruebas de actuación, restablecer luces de servicio e incluso reprogramar ciertos módulos. La compatibilidad con los diferentes protocolos de comunicación también puede variar.

¿El sistema OBD2 puede diagnosticar cualquier problema en mi coche?

El sistema OBD2 monitorea una gran cantidad de sistemas, pero no todos. Está fuertemente enfocado en el motor, la transmisión y los sistemas de emisiones, así como frenos (ABS), airbags y otros módulos electrónicos. Problemas puramente mecánicos que no afectan a los sensores o al funcionamiento electrónico (como un ruido en la suspensión o un problema en el aire acondicionado que no sea eléctrico) podrían no generar un código OBD2.

Conclusión

El sistema OBD2 es una tecnología fundamental en los vehículos modernos. Proporciona una ventana estandarizada al funcionamiento interno de tu coche, permitiendo un diagnóstico más rápido, preciso y eficiente de los problemas. Desde su obligatoriedad en 1996 en EE.UU., se ha convertido en un estándar global, presente en la gran mayoría de los vehículos fabricados en las últimas décadas. Conocer qué es, dónde está su puerto de 16 pines y cómo funciona te equipa con el conocimiento básico para entender mejor la salud de tu automóvil y comunicarte de manera más efectiva con los profesionales cuando necesita atención.
