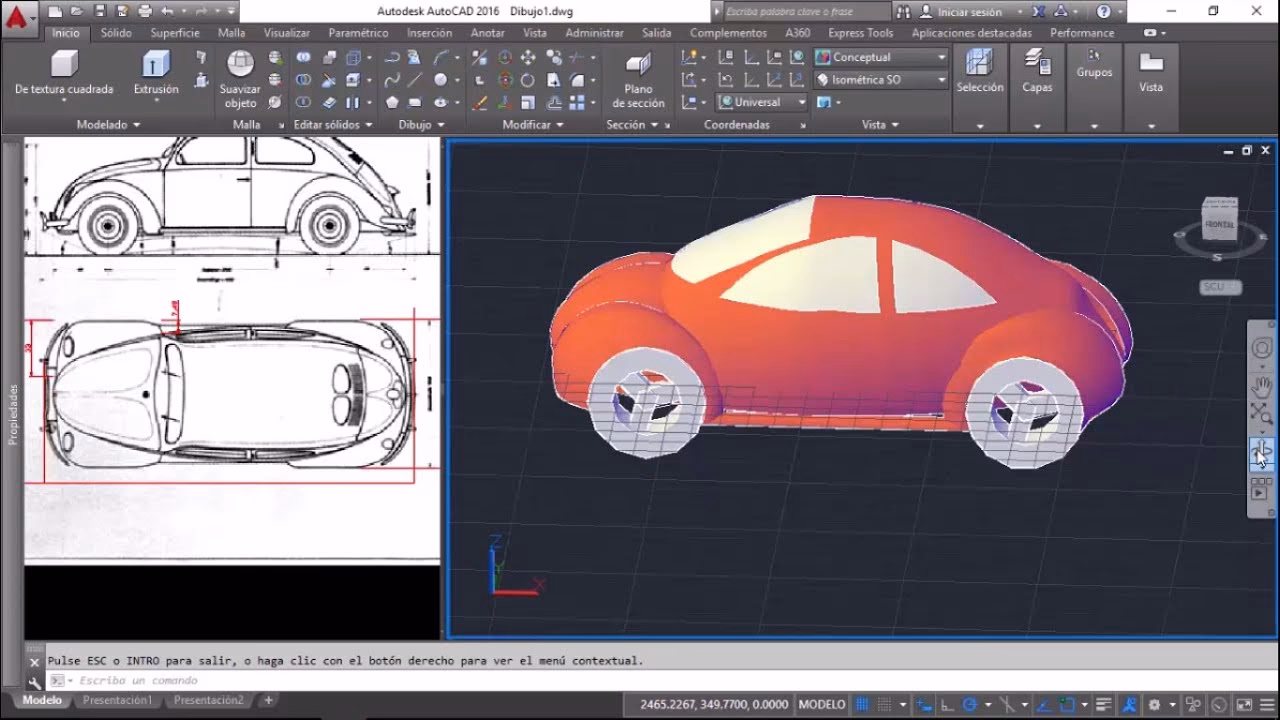

Dibujo a mano alzada en AutoCAD: Comando SKETCH

En el vasto universo de AutoCAD, conocido por su precisión milimétrica y sus herramientas de diseño técnico riguroso, existe un comando que parece ir a contracorriente: la capacidad de dibujar a mano alzada. Sí, aunque parezca mentira en un software donde cada línea, curva o punto está definido por coordenadas exactas, puedes soltar el lápiz digital y trazar formas más orgánicas y libres. Esto es posible gracias a una herramienta específica, un comando que permite simular el gesto del dibujo manual sobre el lienzo virtual.

Si alguna vez te has preguntado cómo añadir un boceto rápido, trazar una forma irregular o simplemente darle un toque menos 'perfecto' y más artístico a un diseño (quizás el contorno conceptual de una nueva carrocería o un detalle de estilo), este comando es la respuesta. Se aleja de la creación de primitivas geométricas perfectas y se acerca más a la espontaneidad del trazo. El comando en cuestión es SKETCH.

¿Qué es el Comando SKETCH y Cómo Funciona?

El comando SKETCH en AutoCAD te permite crear una serie de segmentos de línea, polilínea o spline mientras mueves el cursor o utilizas un dispositivo de entrada (como un lápiz óptico y tableta digitalizadora). A diferencia de dibujar líneas o polilíneas punto a punto, SKETCH registra tu movimiento y genera automáticamente segmentos muy cortos para aproximar la curva o forma que estás dibujando.

Piensa en ello como si estuvieras arrastrando un lápiz sobre un papel, pero en lugar de una línea continua perfecta, el software está depositando pequeños ladrillos (segmentos) muy juntos para construir esa línea. La 'densidad' de estos ladrillos, es decir, la longitud de cada segmento, es un parámetro clave que tú controlas.

Iniciando y Usando el Comando SKETCH

Para comenzar a dibujar a mano alzada, simplemente escribe SKETCH en la línea de comandos y presiona Enter. Una vez activado, AutoCAD te pedirá que definas algunos parámetros antes de empezar a dibujar. Los más importantes son el 'Incremento' y el 'Tipo'.

Una vez que has definido los parámetros (o aceptado los valores por defecto), el cursor cambiará. Para empezar a dibujar, haz clic en un punto en el área de dibujo. Mientras mantengas presionado el botón del ratón (o el lápiz sobre la tableta), AutoCAD registrará tu movimiento y creará segmentos continuamente. Al soltar el botón, la 'tinta' se detiene, pero el comando SKETCH sigue activo, permitiéndote mover el cursor a otra parte del dibujo y comenzar un nuevo trazo con otro clic.

Para pausar el dibujo sin salir del comando, puedes presionar la barra espaciadora o Enter. Esto te permite mover el cursor libremente sin dibujar. Para reanudar, simplemente presiona la barra espaciadora o Enter de nuevo. Para finalizar el comando y consolidar los trazos realizados, presiona Enter o Esc.

Parámetros Clave del Comando SKETCH

Al iniciar SKETCH, se te presentarán opciones en la línea de comandos. Los parámetros más relevantes son:

• Incremento (Increment): Este es crucial. Define la longitud de los segmentos individuales que AutoCAD utilizará para construir tu trazo a mano alzada. Un incremento pequeño resultará en una línea más suave y detallada, pero generará muchísimos segmentos cortos, lo que puede hacer que el dibujo sea pesado y difícil de editar. Un incremento grande creará segmentos más largos, resultando en una línea más 'dentada' o angular, pero con menos entidades, siendo más manejable. La elección del incremento depende de la escala de tu dibujo y del nivel de detalle que necesites. Si dibujas a una escala grande, un incremento de 0.1 unidades podría ser razonable. Si dibujas detalles pequeños, quizás necesites un incremento menor.
• Tipo (Type): Este parámetro determina el tipo de objeto que se creará a partir de tus trazos. Las opciones suelen ser:
  • Líneas (Line): Cada segmento se crea como una entidad de línea separada. Esto resulta en un gran número de objetos individuales, lo que suele ser poco práctico para la edición posterior.
  • Polilínea (Polyline): Los segmentos se concatenan para formar una única entidad de polilínea. Esta es a menudo la opción más útil, ya que una polilínea es más fácil de editar como un todo (cambiar grosor, unir, etc.).
  • Spline: Los segmentos se utilizan como puntos de control o puntos de ajuste para crear una curva Spline. Esta opción es ideal si buscas un resultado más orgánico y suave que se parezca más a una curva dibujada a mano alzada real. La edición de Splines es diferente a la de polilíneas o líneas.
• Procesar (Process): Controla cómo se manejan los trazos. Normalmente, los trazos se procesan (se convierten en los objetos Line, Polyline o Spline seleccionados) cuando pausas o finalizas el comando.

Es fundamental entender el parámetro 'Incremento'. Un error común es usar un incremento demasiado pequeño, lo que puede generar miles de pequeñas líneas o segmentos de polilínea, haciendo que el archivo se vuelva lento y difícil de manipular. Siempre es una buena idea probar con diferentes valores de incremento en un área de prueba antes de dibujar algo complejo.

¿Cuándo Utilizar el Comando SKETCH?

Aunque AutoCAD es el rey de la precisión, SKETCH tiene su lugar en el flujo de trabajo:

• Bocetos Conceptuales Rápidos: Ideal para trazar ideas iniciales sin preocuparse por las dimensiones exactas. Puedes esbozar la forma general de un jardín paisajístico, el contorno de un mueble o, sí, la silueta de un coche deportivo de forma rápida.
• Trazado de Imágenes o Mapas: Si tienes una imagen rasterizada (como un mapa escaneado, un croquis a mano o una fotografía) insertada en AutoCAD, puedes usar SKETCH para trazar rápidamente contornos irregulares, ríos, límites naturales, etc.
• Añadir Detalles Orgánicos: A veces, un diseño técnico puede beneficiarse de elementos menos rígidos, como curvas decorativas, texturas dibujadas a mano o anotaciones informales.
• Diseño Preliminar no Crítico: Para elementos donde la precisión absoluta no es primordial en la fase inicial, SKETCH permite explorar formas libremente.

¿Cuándo NO Utilizar el Comando SKETCH?

SKETCH NO es la herramienta adecuada para:

• Dibujo Técnico de Precisión: Nunca uses SKETCH para dibujar paredes, líneas de centro, detalles mecánicos o cualquier elemento que requiera dimensiones exactas y ángulos definidos. Para eso están los comandos LINE, PLINE, CIRCLE, ARC, etc., con entrada de coordenadas y referencias a objetos.
• Crear Geometría para Fabricación o Construcción: La naturaleza aproximada de los segmentos de SKETCH lo hace inadecuado para generar datos que se usarán directamente para fabricar piezas o construir estructuras.
• Dibujos que Necesitan ser Fácilmente Modificables con Precisión: Aunque los resultados de SKETCH pueden editarse, manipular una polilínea compuesta por cientos de pequeños segmentos para ajustarla a una dimensión exacta es tedioso y propenso a errores.

Alternativas y Comandos Relacionados

Si bien SKETCH es el comando de 'mano alzada' puro, hay otras herramientas en AutoCAD para crear curvas orgánicas o formas libres de manera más controlada:

• PLINE (Polilínea): Permite dibujar secuencias de segmentos de línea y arco conectados como un solo objeto. Aunque no es 'mano alzada' en el sentido de arrastrar, puedes crear formas complejas de forma más controlada que con SKETCH.
• SPLINE: Crea curvas suaves que pasan por (o cerca de) un conjunto de puntos definidos. Es excelente para crear formas orgánicas y aerodinámicas de manera precisa, definiendo puntos clave en lugar de arrastrar libremente. Es la herramienta preferida para curvas complejas en diseño industrial o automotriz.
• LINE, ARC, CIRCLE: Estos comandos básicos son para crear geometrías perfectas y controladas, totalmente opuestas a la filosofía de SKETCH.

El comando SKETCH se sitúa entre la libertad total del boceto en papel y la rigidez de la geometría CAD tradicional. Ofrece una forma rápida de traducir un gesto manual al entorno digital, aunque el resultado sea una aproximación segmentada.

Consejos para Usar SKETCH Eficientemente

• Ajusta el Incremento: Experimenta con el valor del incremento. Un valor demasiado pequeño hinchará tu archivo y lo hará lento. Un valor demasiado grande hará que tus curvas parezcan escalonadas. Busca un equilibrio.
• Elige el Tipo Correcto: Para la mayoría de los usos, 'Polilínea' es la opción más versátil, ya que el resultado es una única entidad más manejable que miles de líneas individuales. Si buscas la mayor suavidad posible para formas muy orgánicas, considera 'Spline', pero ten en cuenta que la edición de Splines es diferente.
• Practica: Como dibujar a mano alzada en papel, usar SKETCH requiere práctica para conseguir los trazos deseados.
• Considera Dispositivos de Entrada: Usar una tableta digitalizadora con un lápiz sensible a la presión puede mejorar significativamente la experiencia y el control al usar SKETCH en comparación con un ratón.
• Edita Después: Los objetos creados con SKETCH rara vez son perfectos. Prepárate para usar comandos de edición estándar (como EDITPLINE, TRIM, EXTEND, FILLET, PEDIT, etc.) para refinar los resultados.

Edición de Objetos Creados con SKETCH

Una vez que finalizas el comando SKETCH, los trazos se convierten en los objetos que elegiste (Líneas, Polilíneas o Splines). Puedes editarlos como editarías cualquier otro objeto de ese tipo. Por ejemplo, si elegiste Polilínea, puedes usar el comando PEDIT para unir polilíneas separadas, suavizarlas (aunque la suavización PEDIT es diferente a una Spline), cambiar su grosor, etc. Si elegiste Líneas, tendrás que lidiar con cada segmento individualmente o unirlos en una polilínea usando JOIN o PEDIT.

Tabla Comparativa: SKETCH vs. PLINE vs. SPLINE

Ventajas y Desventajas de SKETCH

Ventajas:

• Permite una entrada de diseño más intuitiva y orgánica.
• Rápido para esbozar ideas o trazar formas irregulares.
• Rompe con la rigidez de la geometría precisa.

Desventajas:

• Resultados imprecisos, no aptos para dibujo técnico.
• Puede generar un gran número de entidades, ralentizando el archivo.
• La edición puede ser laboriosa debido a la segmentación.
• El control del trazo depende mucho de la habilidad del usuario y el dispositivo de entrada.

Preguntas Frecuentes sobre SKETCH

¿El dibujo de SKETCH es preciso?
No. SKETCH es una herramienta para bocetos aproximados. No genera geometría con dimensiones exactas ni ángulos definidos. Es una simulación del dibujo a mano alzada, que por naturaleza es impreciso.

¿Puedo editar los trazos de SKETCH después?
Sí. Los trazos se convierten en objetos de AutoCAD (Líneas, Polilíneas o Splines) y se pueden editar con los comandos estándar para esos tipos de objetos.

¿Cuál es el mejor valor para el 'Incremento'?
No hay un valor único 'mejor'. Depende de la escala de tu dibujo y del nivel de suavidad que necesites. Un valor más pequeño da más suavidad pero genera más entidades. Un valor más grande genera menos entidades pero la curva se ve más escalonada. Debes experimentar para encontrar el equilibrio adecuado para tu proyecto.

¿Qué tipo de objeto debo elegir (Línea, Polilínea, Spline)?
Generalmente, 'Polilínea' es la opción más práctica para la mayoría de los usos, ya que crea un objeto único más fácil de manejar que una multitud de líneas individuales. Elige 'Spline' si necesitas una curva muy suave y orgánica, aunque su edición es diferente. 'Línea' rara vez es la mejor opción por la cantidad de objetos que genera.

¿Puedo usar SKETCH con una tableta gráfica?
Sí, de hecho, usar una tableta gráfica con lápiz óptico suele ofrecer una experiencia de dibujo a mano alzada mucho más fluida y controlada que usar un ratón.

Conclusión

El comando SKETCH en AutoCAD es una herramienta especializada que ofrece una pausa bienvenida de la precisión implacable del software. Permite a diseñadores y arquitectos incorporar bocetos rápidos, trazos orgánicos o elementos informales en sus dibujos. Si bien no es adecuado para la geometría técnica crítica, es invaluable para las primeras etapas de diseño, el trazado de referencias o simplemente para añadir un toque humano y artístico. Entender sus parámetros, especialmente el 'Incremento' y el 'Tipo', es clave para usarlo de manera efectiva y evitar problemas de rendimiento. Así que la próxima vez que necesites una curva que no encaje en un arco o una spline matemática, recuerda el comando SKETCH y libera tu mano alzada en el mundo digital de AutoCAD.
