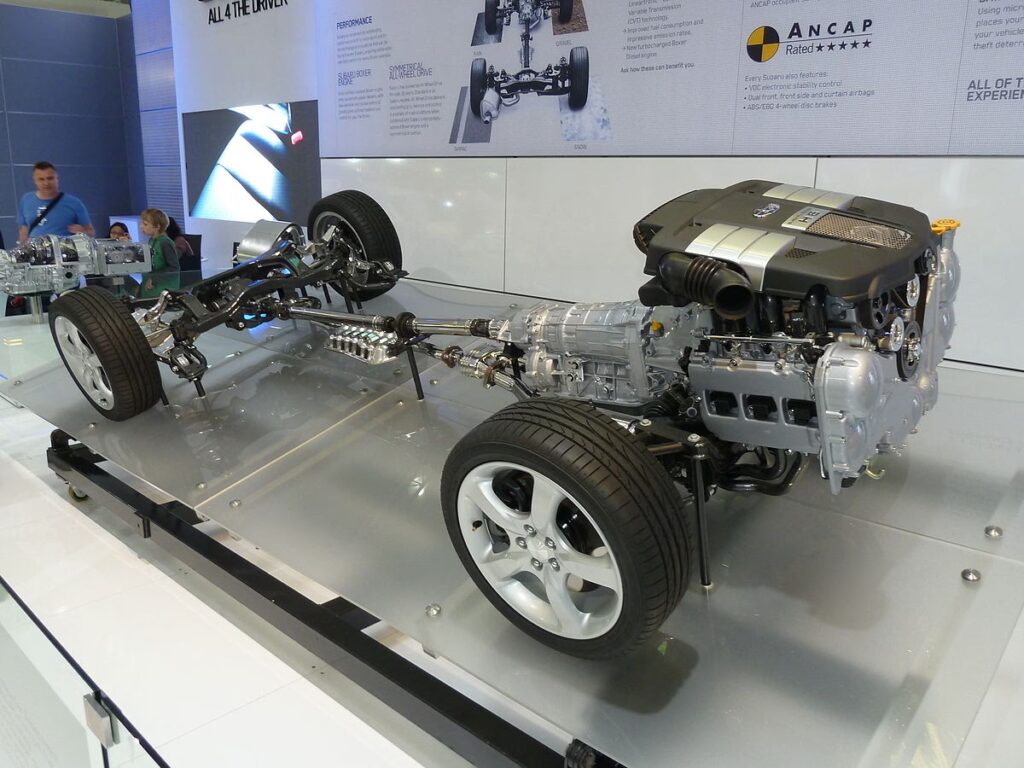

Entendiendo el Tren de Transmisión de Tu Auto

El tren de transmisión es uno de los sistemas más vitales en cualquier vehículo, aunque a menudo pasa desapercibido para el conductor promedio. Es la compleja red de componentes responsable de tomar la energía generada por el motor y, de alguna manera, hacer que las ruedas giren para que tu automóvil se mueva. Sin un tren de transmisión funcional, incluso el motor más potente sería inútil. Desde los sistemas de tracción delantera (FWD) y trasera (RWD) más comunes hasta las configuraciones de tracción integral (AWD) y 4x4 (4WD), todos dependen de este fundamental mecanismo. Comprender cómo funciona el tren de transmisión, qué partes lo componen y cómo cuidarlo es esencial para el buen desempeño y la longevidad de tu vehículo.

En esencia, el tren de transmisión es el puente entre el motor y las ruedas. Su tarea principal es transmitir la potencia generada en la cámara de combustión del motor hacia las ruedas que realmente impulsan el vehículo. Este proceso no es directo; la potencia debe ser modulada y distribuida de manera eficiente. Cuando el motor quema combustible, produce energía rotacional que se mide como par (torque). El tren de transmisión toma este par y lo ajusta (a través de la transmisión) y lo dirige hacia las ruedas motrices. Dependiendo del diseño del vehículo, estas ruedas pueden ser las delanteras, las traseras o todas ellas.

¿Qué Hace Exactamente el Tren de Transmisión?

Como mencionamos, la función primordial del tren de transmisión es conectar el motor con las ruedas motrices para permitir el movimiento del vehículo. El motor genera potencia, pero esta potencia necesita ser controlada y entregada a las ruedas de manera efectiva. Aquí es donde interviene el tren de transmisión. Trabaja en conjunto con la transmisión (que a menudo se considera parte del tren de transmisión, aunque a veces se discuten por separado) para gestionar la velocidad y el par que llegan a las ruedas. Por ejemplo, para arrancar desde parado o subir una cuesta, se necesita mucho par a baja velocidad, algo que la transmisión facilita. A velocidades de crucero, se necesita menos par pero más velocidad, y la transmisión cambia a marchas más altas para lograrlo. El tren de transmisión se asegura de que esta potencia ajustada llegue a las ruedas correctas.

Componentes Clave del Tren de Transmisión

El tren de transmisión no es una sola pieza, sino un conjunto de componentes interconectados que trabajan en armonía. Las partes específicas pueden variar ligeramente dependiendo del tipo de tracción (FWD, RWD, AWD, 4WD), pero los elementos fundamentales son:

Transmisión

La transmisión es, quizás, el componente más conocido después del motor. Su función principal es adaptar la salida del motor a las necesidades de velocidad y par de las ruedas. Lo hace a través de un sistema de engranajes que permite al conductor (o a la computadora del vehículo en transmisiones automáticas) seleccionar diferentes relaciones de marcha. Una marcha baja proporciona mucho par para la aceleración, mientras que una marcha alta permite alcanzar velocidades elevadas con menos esfuerzo del motor. La transmisión recibe la potencia del motor y la transfiere al siguiente componente del tren de transmisión.

Árbol de Transmisión (Driveshaft)

En vehículos de tracción trasera (RWD) o tracción integral (AWD/4WD) donde el motor está generalmente en la parte delantera y las ruedas motrices están en la parte trasera (o en ambos ejes), se necesita un componente para llevar la potencia de la transmisión al eje trasero. Este es el papel del árbol de transmisión. Es un tubo largo y resistente, generalmente de acero o aluminio, que gira a alta velocidad. Conecta la salida de la transmisión con el diferencial trasero (o una caja de transferencia en vehículos 4WD/AWD). Su diseño debe permitir pequeñas variaciones en el ángulo y la longitud a medida que la suspensión se mueve.

Juntas Universales (U-Joint)

Dado que el árbol de transmisión debe conectar componentes que pueden no estar perfectamente alineados o que se mueven en relación uno con el otro (debido a la suspensión), se utilizan juntas universales en sus extremos. Una junta universal es un tipo de acoplamiento flexible que permite que el árbol de transmisión transmita par incluso cuando está ligeramente inclinado o desalineado. Son esenciales para acomodar el movimiento vertical de la suspensión sin romper el flujo de potencia.

Juntas de Velocidad Constante (CV Joint)

Las juntas CV son más comunes en vehículos de tracción delantera (FWD), aunque también se encuentran en los ejes traseros de algunos vehículos independientes y en vehículos AWD/4WD. A diferencia de las juntas universales, las juntas CV pueden transmitir potencia a través de ángulos más amplios y, crucialmente, a una velocidad de rotación constante, sin las fluctuaciones que pueden ocurrir con las juntas U en ángulos extremos. Son necesarias en las ruedas delanteras de un FWD porque estas ruedas deben hacer dos cosas simultáneamente: recibir potencia para mover el coche Y girar para la dirección. Las juntas CV, a menudo cubiertas por un fuelle de goma (guardapolvo), permiten que el semieje se doble y gire mientras transmite potencia a la rueda.

Diferencial

El diferencial es una pieza de ingeniería ingeniosa y fundamental. Su función principal es permitir que las ruedas motrices de un mismo eje giren a diferentes velocidades, algo esencial al tomar una curva. Cuando un coche gira, la rueda exterior recorre una distancia mayor que la rueda interior en el mismo tiempo, por lo que debe girar más rápido. El diferencial distribuye el par motor a ambas ruedas del eje motriz, permitiendo esta diferencia de velocidad. Generalmente se encuentra en el medio del eje motriz (delantero en FWD, trasero en RWD, o en ambos en AWD/4WD) y contiene un conjunto complejo de engranajes planetarios. En vehículos AWD y 4WD, puede haber diferenciales adicionales (central) para distribuir la potencia entre los ejes delantero y trasero.

Semiejes (Axle Shafts)

Los semiejes son los ejes que conectan el diferencial (o la transmisión/transaxle en FWD) directamente a las ruedas motrices. Transmiten el par final desde el diferencial hasta las ruedas. En vehículos con suspensión independiente, estos semiejes suelen incorporar juntas CV para permitir el movimiento de la suspensión.

¿Cómo Funciona el Tren de Transmisión en la Práctica?

El funcionamiento varía según el diseño de la tracción:

Tren de Transmisión en Vehículos RWD (Tracción Trasera)

1. El motor genera potencia y la envía a la transmisión.

2. La transmisión ajusta la velocidad y el par según la marcha seleccionada.

3. Un árbol de transmisión largo conecta la salida de la transmisión con el diferencial trasero.

4. El árbol de transmisión, a través de juntas universales, gira y transmite el par al diferencial trasero.

5. El diferencial trasero recibe el par y lo distribuye a los dos semiejes traseros, permitiendo que las ruedas giren a velocidades diferentes si es necesario.

6. Los semiejes traseros transmiten la potencia final a las ruedas traseras, impulsando el vehículo.

Tren de Transmisión en Vehículos FWD (Tracción Delantera)

En los vehículos FWD, el diseño es más compacto, ya que el motor, la transmisión y el diferencial suelen estar ubicados juntos en la parte delantera del vehículo. La transmisión y el diferencial a menudo comparten la misma carcasa y se conocen conjuntamente como transaxle.

1. El motor genera potencia.

2. La potencia va directamente a la transaxle.

3. La transaxle, que contiene tanto la transmisión como el diferencial, ajusta la velocidad/par y lo distribuye a los semiejes delanteros.

4. Los semiejes delanteros, equipados con juntas CV en ambos extremos (uno en la transaxle y otro en la rueda), transmiten la potencia a las ruedas delanteras.

5. Las ruedas delanteras reciben la potencia y giran, impulsando el vehículo. Las juntas CV les permiten girar para la dirección al mismo tiempo.

Tipos de Tren de Transmisión

Existen principalmente cuatro configuraciones de tren de transmisión:

• Tracción Delantera (FWD - Front-Wheel Drive): La potencia se envía únicamente a las ruedas delanteras. Común en coches compactos y medianos por su eficiencia de espacio y peso.
• Tracción Trasera (RWD - Rear-Wheel Drive): La potencia se envía únicamente a las ruedas traseras. Históricamente más común, todavía se usa en muchos coches deportivos, sedanes de lujo y camionetas por su manejo equilibrado y capacidad de remolque.
• Tracción Total (AWD - All-Wheel Drive): La potencia se envía a las cuatro ruedas. Los sistemas AWD suelen ser permanentes o activarse automáticamente cuando se detecta pérdida de tracción. Están diseñados para mejorar la tracción en diversas condiciones, incluyendo lluvia y nieve ligera, sin la intervención del conductor.
• Tracción en las Cuatro Ruedas (4WD - Four-Wheel Drive): Similar a AWD en que la potencia va a las cuatro ruedas, pero los sistemas 4WD suelen ser seleccionables por el conductor (por ejemplo, 2H, 4H, 4L) y están diseñados para condiciones todoterreno más exigentes. A menudo tienen una caja de transferencia que permite seleccionar rangos de marcha bajos para mayor par.

Identificando el Tipo de Tren de Transmisión de Tu Vehículo

Saber qué tipo de tren de transmisión tiene tu coche puede ser útil, aunque no siempre es obvio con solo mirarlo. La forma más sencilla es consultar el manual del propietario de tu vehículo, donde se especifican todas sus características técnicas.

Si el manual no está disponible, a veces puedes tener una pista observando el motor:

• Si el motor está montado transversalmente (de lado a lado del coche, con las correas mirando hacia un lado), es muy probable que sea un vehículo FWD.
• Si el motor está montado longitudinalmente (de adelante hacia atrás del coche, con las correas mirando hacia ti si estás parado frente al capó abierto), es probable que sea un RWD o un vehículo con base RWD (como muchos AWD/4WD).

Sin embargo, esta no es una regla infalible, especialmente con configuraciones AWD que pueden basarse en plataformas FWD o RWD.

Signos de Falla en el Tren de Transmisión

Aunque robusto, el tren de transmisión está sometido a mucho estrés y puede sufrir desgaste. Estar atento a los síntomas de un problema puede prevenir reparaciones costosas. Algunas señales comunes de un tren de transmisión defectuoso incluyen:

• Ruidos Inusuales: Zumbidos, clics, crujidos o golpes provenientes de debajo del vehículo, especialmente al girar o al acelerar/decelerar. Un clic constante al girar puede indicar un problema con una junta CV.
• Fugas de Fluido: Manchas de líquido aceitoso debajo del coche, especialmente cerca de la transmisión, el diferencial o los ejes. Los fluidos del tren de transmisión (aceite de transmisión, aceite de diferencial) son cruciales para la lubricación y refrigeración.
• Vibraciones: Sentir vibraciones que aumentan con la velocidad puede ser un signo de un árbol de transmisión desequilibrado o una junta universal/CV desgastada.
• Problemas al Cambiar de Marcha: Dificultad para engranar marchas, cambios bruscos o resbalones en la transmisión pueden indicar problemas internos que afectan la entrega de potencia.
• Luz de 'Check Engine' Encendida: Muchos problemas del tren de transmisión, especialmente aquellos controlados electrónicamente en transmisiones modernas o sistemas AWD, pueden activar la luz de advertencia del motor.

Ignorar estos síntomas puede llevar a daños mayores y potencialmente dejar el vehículo inmovilizado.

Mantenimiento del Tren de Transmisión

El mantenimiento regular es clave para la salud de tu tren de transmisión. Esto típicamente incluye:

• Cambios de Fluido: Los fluidos de la transmisión, el diferencial y la caja de transferencia (si aplica) se degradan con el tiempo y el uso. Cambiarlos según el programa de mantenimiento recomendado por el fabricante asegura una lubricación adecuada y previene el desgaste.
• Inspección de Componentes: Revisar periódicamente el estado de las juntas CV y universales (buscando fuelles rotos o juego excesivo), el árbol de transmisión y los semiejes en busca de daños o desgaste.

Preguntas Frecuentes sobre el Tren de Transmisión

¿Qué es la transaxle?

La transaxle es una unidad combinada que integra la transmisión y el diferencial en una sola carcasa. Es típica de vehículos con motor y tracción en el mismo eje, como la mayoría de los FWD.

¿Cuál es la diferencia entre AWD y 4WD?

Aunque ambos envían potencia a las cuatro ruedas, AWD suele ser un sistema permanente o automático diseñado para mejorar la tracción en carretera en diversas condiciones. 4WD es típicamente un sistema seleccionable, diseñado para uso todoterreno exigente, a menudo con rangos de marcha bajos (reductora).

¿Por qué es importante el diferencial?

El diferencial es crucial porque permite que las ruedas del mismo eje giren a diferentes velocidades, algo indispensable para tomar curvas sin que las ruedas resbalen o se fuerce el sistema de transmisión.

¿Puedo conducir si mi tren de transmisión tiene un problema?

No es recomendable. Los problemas en el tren de transmisión pueden empeorar rápidamente, causando daños mayores a otros componentes y comprometiendo la seguridad del vehículo. Ante cualquier síntoma, es mejor buscar inspección profesional.

¿El aceite de la transmisión es el mismo que el del diferencial?

Generalmente no. La transmisión y el diferencial (o la transaxle) usan fluidos específicos diseñados para sus necesidades de lubricación y funcionamiento particulares. Es vital usar el tipo de fluido correcto especificado por el fabricante.

En conclusión, el tren de transmisión es un sistema complejo pero fascinante que hace posible que tu coche se mueva. Conocer sus componentes, cómo funcionan y estar atento a los signos de desgaste te ayudará a mantener tu vehículo en óptimas condiciones de funcionamiento y a disfrutar de una conducción segura y eficiente.
