Problemas de Conexión a Tierra en tu Coche

La conexión a tierra en un vehículo es un concepto fundamental para el correcto funcionamiento de todo su sistema eléctrico. Piensa en ella como el punto de retorno para la corriente eléctrica; sin una tierra adecuada, los circuitos no pueden completarse y la electricidad no puede fluir correctamente. Un simple cable suelto o corroído puede causar una serie de problemas frustrantes y difíciles de diagnosticar.

Entender la importancia de esta conexión y saber cómo identificar y solucionar problemas relacionados con ella es crucial para cualquier propietario de coche. No se trata solo de que las luces funcionen o el radio suene, sino de la comunicación vital entre los diferentes componentes electrónicos que hacen que tu vehículo arranque, funcione de manera eficiente y te lleve a tu destino de forma segura.

¿Qué es la Conexión a Tierra en un Coche y Por Qué es Crucial?

En un coche, la carrocería metálica y el chasis actúan como el camino de retorno común (la tierra) para la mayoría de los circuitos eléctricos. En lugar de tener un cable de retorno separado para cada componente (como tendrías en tu casa con cables neutros), el terminal negativo de la batería se conecta al chasis, y la mayoría de los componentes eléctricos (luces, radio, sensores, motor, etc.) se conectan a la carrocería o el chasis en puntos de conexión específicos. Cuando un componente utiliza electricidad, la corriente sale del terminal positivo de la batería, pasa por el componente y sus cables, y regresa al terminal negativo de la batería a través de su conexión al chasis y el cable principal de tierra de la batería.

Si esta ruta de retorno (la conexión a tierra) es pobre o está interrumpida, el circuito no puede completarse correctamente. Es como intentar regar el jardín con una manguera que tiene un agujero: parte del agua se pierde o la presión disminuye drásticamente. En un circuito eléctrico, una mala conexión a tierra aumenta la resistencia en el camino de retorno, lo que puede provocar una caída de voltaje en el componente, haciendo que funcione de forma ineficiente o no funcione en absoluto.

Síntomas de una Mala Conexión a Tierra

Los problemas de conexión a tierra pueden manifestarse de muchas formas, algunas obvias y otras más sutiles e intermitentes. Debido a que afectan la capacidad de los circuitos para completarse, los síntomas suelen estar relacionados con el mal funcionamiento de componentes eléctricos o electrónicos.

Según la información proporcionada, si un automóvil no está conectado a tierra correctamente, los síntomas pueden incluir:

• El auto podría no arrancar: Este es uno de los síntomas más severos y puede indicar un problema con una de las conexiones de tierra principales, como la del motor o la de la batería al chasis.
• Problemas intermitentes: Si la conexión a tierra no está completamente rota sino solo deficiente, los componentes pueden funcionar de forma errática, a veces bien y a veces mal.
• Funcionamiento errático de componentes electrónicos: Sensores, componentes del motor (como inyectores o la ECU), luces del tablero, solenoides y otros componentes electrónicos son particularmente sensibles a una mala conexión a tierra. Pueden comportarse de manera impredecible.
• Activación de luces de advertencia: Una mala tierra puede hacer que la Unidad de Control del Motor (ECU) o otros módulos detecten voltajes incorrectos o señales erráticas de los sensores, lo que puede encender luces de advertencia en el tablero, como la luz de verificación del motor (Check Engine).
• Generación de códigos de falla: Relacionado con lo anterior, la ECU puede almacenar códigos de diagnóstico de fallas (DTCs) que, al ser leídos con un escáner, pueden apuntar hacia problemas de circuitos, aunque no siempre señalen directamente que la causa es la tierra.
• Mal funcionamiento general del vehículo: Desde problemas con el sistema de audio o las luces exteriores hasta fallos en sistemas más críticos como el de inyección de combustible o el control de transmisión, una mala tierra puede impactar casi cualquier sistema eléctrico.

La variedad de síntomas hace que diagnosticar un problema de tierra pueda ser complicado, ya que a menudo imitan fallas de los propios componentes. Por eso es importante tener un enfoque sistemático.

Diagnóstico de Problemas de Conexión a Tierra

Identificar una mala conexión a tierra requiere herramientas básicas de diagnóstico eléctrico, principalmente un multímetro digital. Hay dos métodos comunes mencionados en la información proporcionada: la prueba de caída de voltaje y la medición de resistencia.

Prueba de Caída de Voltaje

Esta prueba es muy útil para circuitos en funcionamiento. Mide cuánta tensión (voltaje) se pierde a través de un cable o conexión mientras la corriente está fluyendo. Una caída de voltaje significativa en un cable de tierra indica una resistencia excesiva en ese cable o su punto de conexión.

Para realizar esta prueba en un circuito específico (como los faros, el estéreo o la bomba de combustible eléctrica), necesitas aplicar potencia al circuito para que esté activo y consumiendo corriente. Con el multímetro configurado para medir voltaje (DC Volts):

1. Conecta la punta negativa del multímetro a un punto de tierra conocido y bueno (por ejemplo, el terminal negativo de la batería).
2. Conecta la punta positiva del multímetro al punto de conexión a tierra del componente que estás probando (por ejemplo, donde el cable de tierra del faro se atornilla a la carrocería).
3. Activa el circuito (enciende las luces, el radio, etc.).
4. El multímetro debería mostrar un voltaje muy bajo, idealmente cercano a 0 voltios. Una lectura de más de unos pocos décimas de voltio (por ejemplo, 0.2 V o más) indica una caída de voltaje excesiva y un problema en la conexión a tierra del componente.

Medición de Resistencia (Prueba de Ohmios)

Este método es más simple para circuitos más pequeños cuando no puedes activarlos fácilmente o prefieres verificar la integridad del cableado y la conexión en sí. Se mide la resistencia del cable de tierra desde el componente hasta el terminal negativo de la batería.

Para esta prueba, el circuito debe estar completamente apagado y desconectado de la fuente de alimentación para evitar dañar el multímetro o obtener lecturas incorrectas.

1. Configura el multímetro en la escala de ohmios (Ω).
2. Desconecta el cable de tierra del componente de su punto de conexión (si es posible y seguro).
3. Conecta una punta del multímetro al extremo del cable de tierra del componente.
4. Conecta la otra punta del multímetro directamente al terminal negativo (-) de la batería.
5. La lectura del multímetro debería ser muy baja, indicando poca resistencia. El texto menciona que 'solo unos pocos ohmios de resistencia están bien'. 'Algo más que eso' probablemente indica un problema. Una lectura ideal es cercana a 0 ohmios.

Una alta resistencia medida con este método sugiere un problema en el cable de tierra en sí (corrosión interna, rotura) o en el punto donde el cable se conecta a la carrocería/chasis (corrosión, suciedad, conexión suelta).

La Importancia de "Los 3 Grandes" Puntos de Tierra

Aunque los problemas de tierra pueden ocurrir en cualquier parte del vehículo, hay tres conexiones de tierra principales que son críticas para el funcionamiento general y a menudo son las culpables de una variedad de problemas eléctricos, incluso aquellos que parecen afectar a circuitos más pequeños. Por eso es 'tan importante inspeccionar y probar "Los 3 Grandes" cables bajo el capó'. Estos son:

1. Cable positivo del motor de arranque/alternador: Aunque este es un cable positivo, su salud es vital para el sistema de carga y arranque, que interactúa estrechamente con el sistema de tierra. (Nota del autor: El texto menciona este cable positivo junto a los dos negativos principales, enfatizando la importancia de todo el sistema de alimentación principal).
2. Cable negativo de la batería a tierra (chasis/carrocería): Este es el cable principal de tierra para la mayoría de los circuitos del vehículo. Conecta directamente el terminal negativo de la batería al chasis o la carrocería. Una mala conexión aquí afecta a casi todo.
3. Cable de tierra entre el bloque del motor y el chasis/carrocería: El motor requiere una conexión a tierra muy robusta para el motor de arranque, el sistema de encendido, los sensores del motor y el alternador (que está montado en el motor). Este cable asegura que haya un buen camino de retorno entre el motor y el resto del sistema de tierra del vehículo.

Según la información, a menudo 'el cable negativo de la batería o la tierra entre el motor y el chasis/carrocería es el culpable de estos otros problemas eléctricos también'. Esto subraya la necesidad de verificar la limpieza, seguridad y baja resistencia de estas conexiones principales antes de pasar tiempo buscando problemas en circuitos individuales.

Identificando la Ubicación del Problema

Una vez que has diagnosticado que existe una mala conexión a tierra (ya sea por síntomas o por pruebas de caída de voltaje/resistencia), el siguiente paso es encontrar la ubicación exacta del problema. La información sugiere varias posibilidades:

• El propio mazo de cables (wiring harness): Puede haber corrosión interna dentro del cable, un cable roto o dañado en algún punto a lo largo de su longitud.
• El área a la que el cable está conectado a tierra: La superficie metálica donde el terminal de tierra se atornilla a la carrocería o el chasis puede estar corroída, pintada, sucia o cubierta de grasa. Esto impide un buen contacto eléctrico.

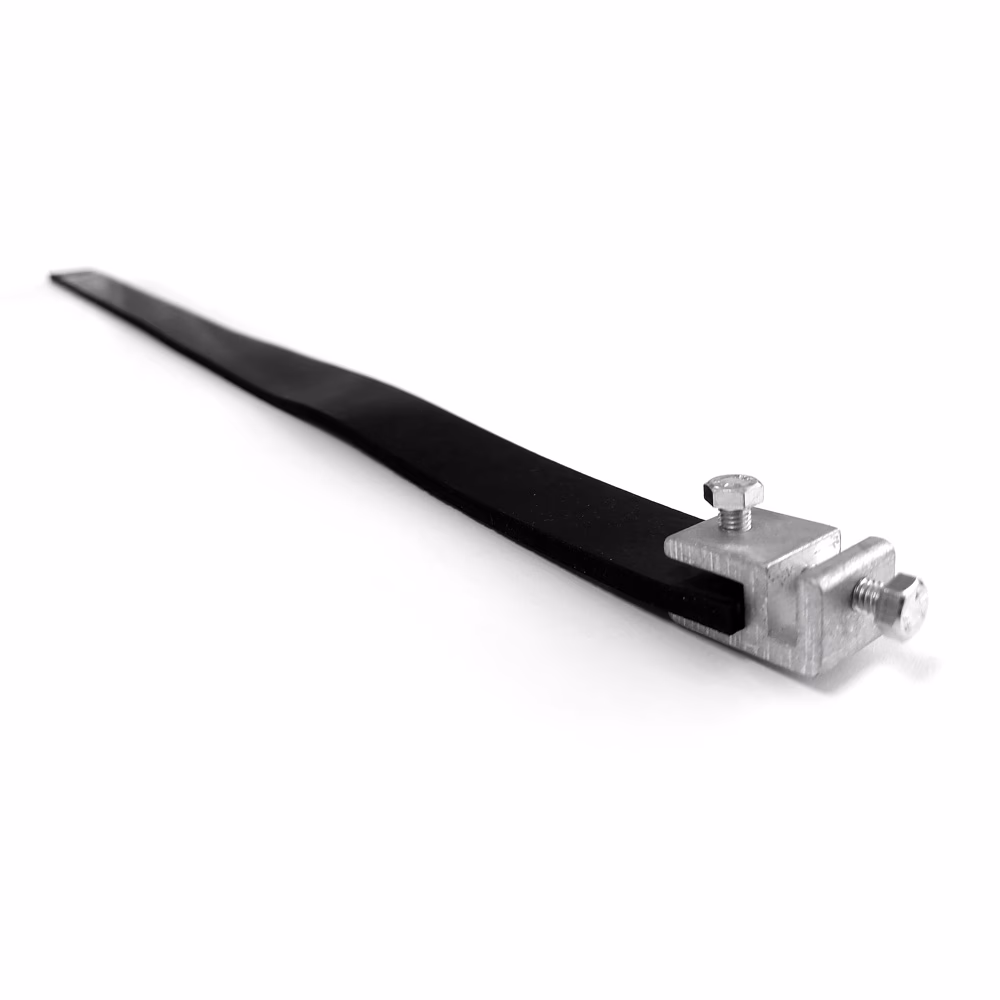

• Una correa de tierra de la carrocería que falta o está dañada: Especialmente relevante para la conexión entre el motor y el chasis, o entre partes móviles y fijas del vehículo. Si esta correa está rota o ausente, la ruta de tierra se interrumpe.
• El cable negativo principal de la batería: Como se mencionó, si este cable está suelto, corroído o dañado, afectará a todo el sistema.
• El cable de tierra del motor al chasis: Similar al anterior, si esta conexión falla, los componentes del motor y arranque sufrirán.

La solución implica limpiar el punto de conexión (lijar la superficie metálica hasta dejarla brillante), reemplazar terminales corroídos, asegurar que los pernos estén apretados y, si el cableado está dañado, repararlo o reemplazar el cable de tierra afectado.

Tabla de Síntomas Comunes y Posibles Causas de Tierra

Preguntas Frecuentes sobre la Conexión a Tierra

Aquí respondemos algunas dudas comunes sobre los problemas de conexión a tierra en los coches.

¿Qué es la conexión a tierra en un coche?

Es el camino de retorno para la corriente eléctrica, utilizando la carrocería y el chasis metálicos del vehículo para completar los circuitos eléctricos y electrónicos.

¿Por qué es importante una buena conexión a tierra?

Es vital para que los componentes eléctricos y electrónicos reciban el voltaje correcto y funcionen de manera fiable. Una mala tierra aumenta la resistencia, provoca caídas de voltaje y puede dañar componentes sensibles.

¿Cuáles son los síntomas más comunes de una mala tierra?

Pueden variar desde problemas de arranque, luces tenues o parpadeantes, fallos en el sistema de audio, funcionamiento errático de componentes electrónicos, hasta la activación de luces de advertencia en el tablero.

¿Cómo puedo diagnosticar un problema de tierra?

Los métodos principales son la prueba de caída de voltaje (con el circuito activo) y la medición de resistencia (con el circuito apagado) utilizando un multímetro digital.

¿Qué son "Los 3 Grandes" puntos de tierra?

Se refieren a las conexiones principales: el cable negativo de la batería al chasis/carrocería y el cable de tierra entre el bloque del motor y el chasis/carrocería. A veces se incluye el cable positivo principal como parte del sistema crítico.

¿Cuánta resistencia es aceptable en un cable de tierra?

Idealmente, muy poca, cercana a 0 ohmios. Según la información, 'solo unos pocos ohmios' podrían ser aceptables para circuitos pequeños, pero cualquier lectura significativamente mayor indica un problema.

¿Puede una mala tierra causar que se encienda la luz de Check Engine?

Sí, absolutamente. Una mala tierra puede hacer que los sensores o la ECU reciban señales o voltajes incorrectos, lo que el sistema interpreta como una falla y activa la luz de advertencia y genera códigos de falla.

Conclusión

La conexión a tierra es un pilar fundamental del sistema eléctrico de cualquier coche. Ignorar su importancia puede llevar a un sinfín de problemas frustrantes que a menudo se diagnostican erróneamente. Entender cómo funciona, reconocer los síntomas de una falla y saber cómo utilizar un multímetro para realizar pruebas básicas de resistencia y caída de voltaje son habilidades valiosas. Prestar especial atención a "Los 3 Grandes" puntos de tierra y mantenerlos limpios y seguros es a menudo el primer paso y el más importante para resolver muchos problemas eléctricos. Si experimentas fallos eléctricos extraños o intermitentes, no subestimes el poder de una buena conexión a tierra.
