El Ciclo Termodinámico Clave en Tu Auto

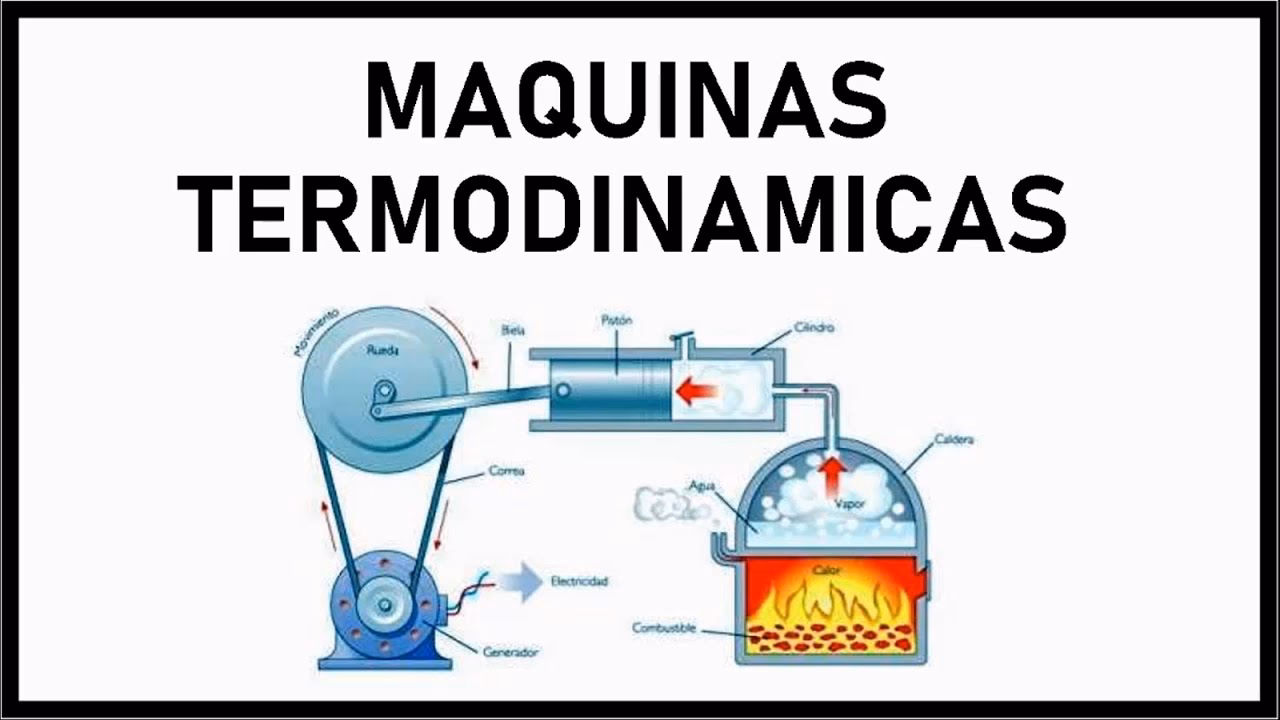

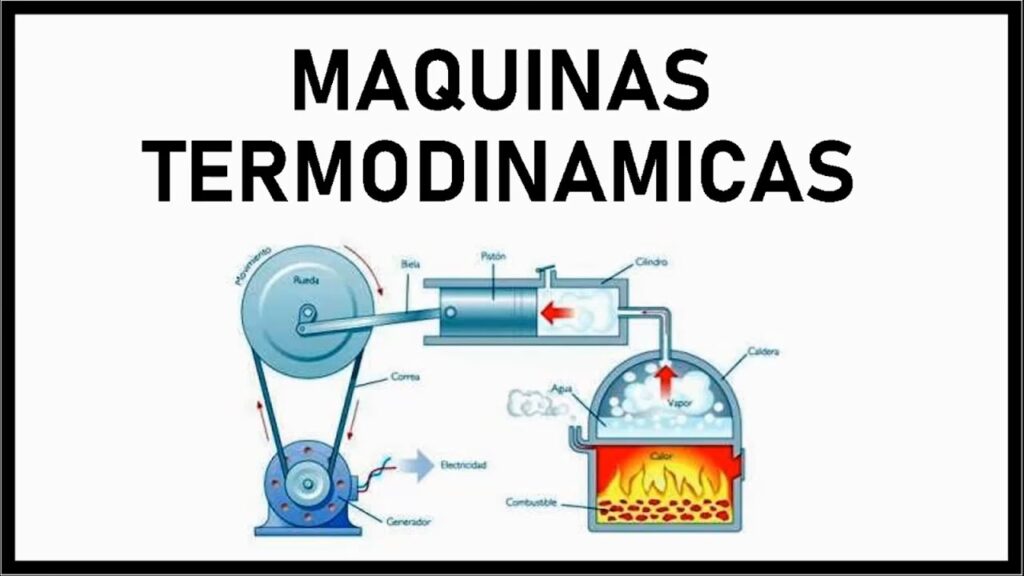

Cada vez que enciendes el motor de tu automóvil, pones en marcha una compleja danza de energía regida por las leyes de la termodinámica. Los motores de combustión interna, como los que usan la mayoría de los coches de gasolina, no hacen magia; simplemente son máquinas térmicas muy eficientes (dentro de sus limitaciones) que convierten la energía química del combustible en energía mecánica que mueve las ruedas. La base de este proceso es un concepto fundamental en ingeniería: el ciclo termodinámico.

Para los motores de gasolina de ciclo de cuatro tiempos, el ciclo termodinámico ideal que describe su funcionamiento es el Ciclo Otto. Nombrado en honor al ingeniero alemán Nikolaus Otto, este ciclo proporciona un modelo simplificado pero poderoso para entender cómo se genera la potencia dentro de cada cilindro del motor.

¿Qué es el Ciclo Otto?

El Ciclo Otto es un ciclo termodinámico ideal que modela el comportamiento de los motores de combustión interna de encendido por chispa (gasolina). Es un ciclo cerrado, lo que significa que el fluido de trabajo (en la realidad, una mezcla de aire y combustible transformada en gases de combustión) regresa a su estado inicial al final de cada ciclo. Aunque un motor real es más complejo, el Ciclo Otto captura las etapas esenciales de cómo se extrae trabajo del calor generado por la combustión.

Las Leyes de la Termodinámica y el Motor

Para entender el Ciclo Otto, es útil recordar algunas leyes fundamentales de la termodinámica:

• Primera Ley (Conservación de la Energía): La energía no se crea ni se destruye, solo se transforma. En un motor, la energía química del combustible se transforma principalmente en calor, y una parte de ese calor se convierte en trabajo mecánico (movimiento). El resto se disipa como calor residual. Sobre un ciclo completo, el cambio neto de energía interna del fluido es cero; la energía que entra como calor debe ser igual a la suma del trabajo que sale y el calor que sale.
• Segunda Ley: El calor fluye espontáneamente de un cuerpo más caliente a uno más frío. Una máquina térmica (como un motor) necesita una fuente de calor a alta temperatura (la combustión) y un sumidero de calor a baja temperatura (el escape y el sistema de refrigeración) para producir trabajo. Esta ley también establece que ninguna máquina térmica puede tener una eficiencia del 100%, ya que siempre se disipa algo de calor al entorno.
• Tercera Ley: Es imposible alcanzar el cero absoluto. (Menos directamente aplicable al funcionamiento cíclico del motor, pero relevante para el comportamiento de los gases).
• Ley Cero: Define el equilibrio térmico. (Fundamental para entender el estado de un sistema en cualquier punto del ciclo).

El motor de tu coche opera bajo estas reglas universales, convirtiendo la energía potencial del combustible en energía cinética para mover el vehículo.

Las Etapas del Ciclo Otto (Idealizado)

El Ciclo Otto ideal consta de cuatro procesos reversibles internos, más dos procesos de intercambio con el exterior (admisión y escape) que a menudo se omiten en el análisis termodinámico simplificado del ciclo 'cerrado'. Sin embargo, para entender el motor real, es crucial considerar las seis fases o 'carreras' que realiza el pistón en un motor de cuatro tiempos.

Consideremos el fluido de trabajo como una cantidad fija de aire (en el modelo ideal) o la mezcla aire-combustible/gases de combustión (en la realidad) dentro del cilindro.

1. Admisión (Proceso 0-1 en el diagrama ideal simplificado)

Con la válvula de admisión abierta y la de escape cerrada, el pistón se mueve hacia abajo (desde el punto muerto superior - PMS - hasta el punto muerto inferior - PMI). Esto crea un vacío parcial en el cilindro, permitiendo que la mezcla de aire y combustible (o solo aire en motores de inyección directa o diésel, aunque el Ciclo Otto es para gasolina) sea aspirada a presión constante (aproximadamente atmosférica). Al final de esta carrera, la válvula de admisión se cierra.

2. Compresión (Proceso 1-2: Compresión Isentrópica)

Con ambas válvulas cerradas, el pistón se mueve hacia arriba (desde PMI a PMS). El volumen del cilindro disminuye drásticamente. Este proceso se idealiza como una compresión isentrópica, lo que significa que es adiabática (no hay transferencia de calor con el exterior) y reversible (sin pérdidas por fricción o turbulencia). A medida que el volumen disminuye, la presión y la temperatura de la mezcla aire-combustible aumentan considerablemente. La relación entre el volumen inicial (en PMI) y el volumen final (en PMS) se conoce como la relación de compresión (r), un parámetro clave que afecta la eficiencia del ciclo.

3. Combustión (Proceso 2-3: Adición de Calor a Volumen Constante)

Cuando el pistón alcanza el PMS, la bujía genera una chispa. Esta chispa inicia la combustión rápida de la mezcla aire-combustible en un volumen que se considera prácticamente constante (el pistón está brevemente detenido en la parte superior). La combustión libera una gran cantidad de energía en forma de calor, elevando drásticamente la presión y la temperatura de los gases dentro del cilindro. Esta es la fase donde se añade energía al ciclo.

4. Expansión (Proceso 3-4: Expansión Isentrópica)

Los gases a alta presión y temperatura empujan el pistón hacia abajo (desde PMS a PMI). Esta es la carrera de trabajo o expansión. Al igual que la compresión, se idealiza como un proceso isentrópico (adiabático y reversible). Los gases se expanden, realizando trabajo sobre el pistón, que a través de la biela y el cigüeñal, impulsa el vehículo. A medida que los gases se expanden, su presión y temperatura disminuyen.

5. Escape (Proceso 4-1 idealizado: Rechazo de Calor a Volumen Constante; Proceso 1-0 real: Escape a Presión Constante)

En el ciclo ideal, se modela una rápida liberación de calor a volumen constante cuando el pistón llega al PMI (Proceso 4-1), haciendo que la presión caiga hasta el estado 1. En el motor real, al llegar al PMI, la válvula de escape se abre. El pistón se mueve hacia arriba (desde PMI a PMS), empujando los gases de escape fuera del cilindro a una presión aproximadamente constante (ligeramente superior a la atmosférica debido a las restricciones del sistema de escape). Al final de esta carrera, la válvula de escape se cierra.

Una vez completada la carrera de escape, el cilindro está listo para comenzar un nuevo ciclo de admisión.

Análisis de la Eficiencia del Ciclo Otto Ideal

La eficiencia térmica de un ciclo termodinámico es la relación entre el trabajo neto producido y el calor total suministrado al ciclo. Para el Ciclo Otto ideal, la eficiencia (η) se puede calcular con una fórmula simple:

η = 1 - (1 / r^(γ-1))

Donde:

• η es la eficiencia térmica.
• r es la relación de compresión (V_máx / V_mín).
• γ (gamma) es la relación de calores específicos del fluido de trabajo (aproximadamente 1.4 para el aire diatómico en condiciones ideales, aunque para los gases de combustión reales es algo menor, alrededor de 1.3).

Esta fórmula revela un punto crucial: la eficiencia del Ciclo Otto ideal depende *únicamente* de la relación de compresión y de las propiedades termodinámicas del fluido de trabajo. A mayor relación de compresión (r), mayor es la eficiencia ideal.

Tabla Comparativa de Procesos en el Ciclo Otto Ideal

Limitaciones de la Relación de Compresión y la Eficiencia Real

Aunque una mayor relación de compresión aumenta la eficiencia ideal, los motores reales de gasolina tienen un límite práctico para este valor (típicamente entre 8:1 y 12:1, aunque algunos modernos pueden ser más altos). La principal limitación es el fenómeno de la detonación o autoencendido (conocido popularmente como "picado de bielas"). Si la relación de compresión es demasiado alta, la temperatura de la mezcla aire-combustible durante la carrera de compresión puede volverse tan alta que la mezcla se inflama espontáneamente antes de que salte la chispa de la bujía. Esto genera ondas de presión destructivas y reduce drásticamente el rendimiento y la durabilidad del motor. El uso de combustibles de mayor octanaje (más resistentes a la autoignición) permite relaciones de compresión más altas.

Además, los motores reales no son ideales. Sufren pérdidas por fricción, transferencia de calor a las paredes del cilindro, combustión incompleta, pérdidas de bombeo (el trabajo necesario para aspirar la mezcla y expulsar los gases de escape), fugas, etc. Por estas razones, la eficiencia de un motor de gasolina real es significativamente menor que la predicha por el Ciclo Otto ideal, generalmente oscilando entre el 20% y el 30%.

Aumentando la Potencia y la Eficiencia

Aunque la eficiencia térmica intrínseca del ciclo está limitada por la relación de compresión y las pérdidas, existen tecnologías para mejorar tanto la potencia como la eficiencia general del motor:

• Sobrealimentación (Turbo o Supercargador): Estos sistemas comprimen el aire de admisión *antes* de que entre al cilindro. Esto permite que una mayor masa de aire (y, por lo tanto, más combustible) entre en el mismo volumen del cilindro, lo que resulta en una combustión más potente y, por ende, mayor potencia por ciclo.
• Turbocompresor: Utiliza la energía de los gases de escape (que de otro modo se desperdiciaría) para impulsar una turbina conectada a un compresor en la admisión. Esto no solo aumenta la potencia sino que también puede mejorar la eficiencia al recuperar energía del escape.
• Supercargador: Es impulsado mecánicamente por el cigüeñal del motor. Aumenta la potencia, pero consume parte del trabajo producido por el motor, por lo que su impacto en la eficiencia puede ser menor que el de un turbocompresor.
• Intercooler: Al comprimir el aire, su temperatura aumenta. El intercooler es un intercambiador de calor que enfría el aire comprimido antes de que entre al cilindro. El aire más frío es más denso, lo que permite introducir aún más masa de aire y combustible, aumentando la potencia. Además, reducir la temperatura del aire comprimido ayuda a evitar la detonación, permitiendo quizás el uso de relaciones de compresión ligeramente más altas o un mayor nivel de sobrealimentación.

Preguntas Frecuentes sobre el Ciclo Otto y Tu Motor

Aquí respondemos algunas dudas comunes:

¿Es el Ciclo Otto el único ciclo termodinámico en automóviles?

No. Los motores diésel, por ejemplo, operan bajo un ciclo termodinámico diferente, idealizado como el Ciclo Diesel. La principal diferencia es que en el Ciclo Diesel, el calor se añade a presión constante, no a volumen constante, y la combustión se inicia por la alta temperatura del aire comprimido, no por una chispa.

¿Por qué los motores de gasolina no son más eficientes?

La eficiencia está limitada por la Segunda Ley de la Termodinámica y las pérdidas inherentes de los motores reales (fricción, calor disipado, combustión incompleta, bombeo). El Ciclo Otto ideal establece un límite teórico que los motores reales solo pueden aspirar a alcanzar parcialmente.

¿Qué es la relación de compresión y por qué es importante?

Es la relación entre el volumen máximo y mínimo dentro del cilindro durante el ciclo. Es crucial porque, según el Ciclo Otto ideal, una mayor relación de compresión conduce directamente a una mayor eficiencia térmica. Sin embargo, está limitada por el riesgo de detonación.

¿Qué es el autoencendido o "picado de bielas"?

Es la ignición incontrolada de la mezcla aire-combustible antes de que salte la chispa de la bujía, causada por la alta presión y temperatura durante la carrera de compresión. Es perjudicial para el motor y limita la relación de compresión máxima utilizable.

Conclusión

El Ciclo Otto es el modelo termodinámico fundamental que explica cómo los motores de gasolina convierten la energía del combustible en movimiento. A través de una secuencia de procesos clave – admisión, compresión, combustión, expansión, y escape – se aprovecha la energía liberada por la combustión para realizar trabajo mecánico. Comprender este ciclo, sus eficiencias teóricas y las limitaciones del mundo real nos ayuda a apreciar la ingeniería detrás de cada viaje en automóvil y las constantes innovaciones que buscan mejorar el rendimiento y la eficiencia de nuestros vehículos.
