Cigüeñal Dañado: Causas, Síntomas y Soluciones

El cigüeñal es una de las piezas más críticas en el corazón de cualquier motor de combustión interna. Actuando como el eje principal, su función esencial es transformar el movimiento lineal y alternativo de los pistones, generado por las explosiones dentro de los cilindros, en un movimiento giratorio constante. Este movimiento rotacional es fundamental, ya que es lo que finalmente se transmite a las ruedas del vehículo, permitiendo su desplazamiento. Dada su constante exposición a fuerzas extremas, temperaturas elevadas y fricción, el cigüeñal es susceptible de sufrir daños. Comprender qué sucede cuando esta pieza vital falla es crucial para el diagnóstico y la reparación de problemas en el motor.

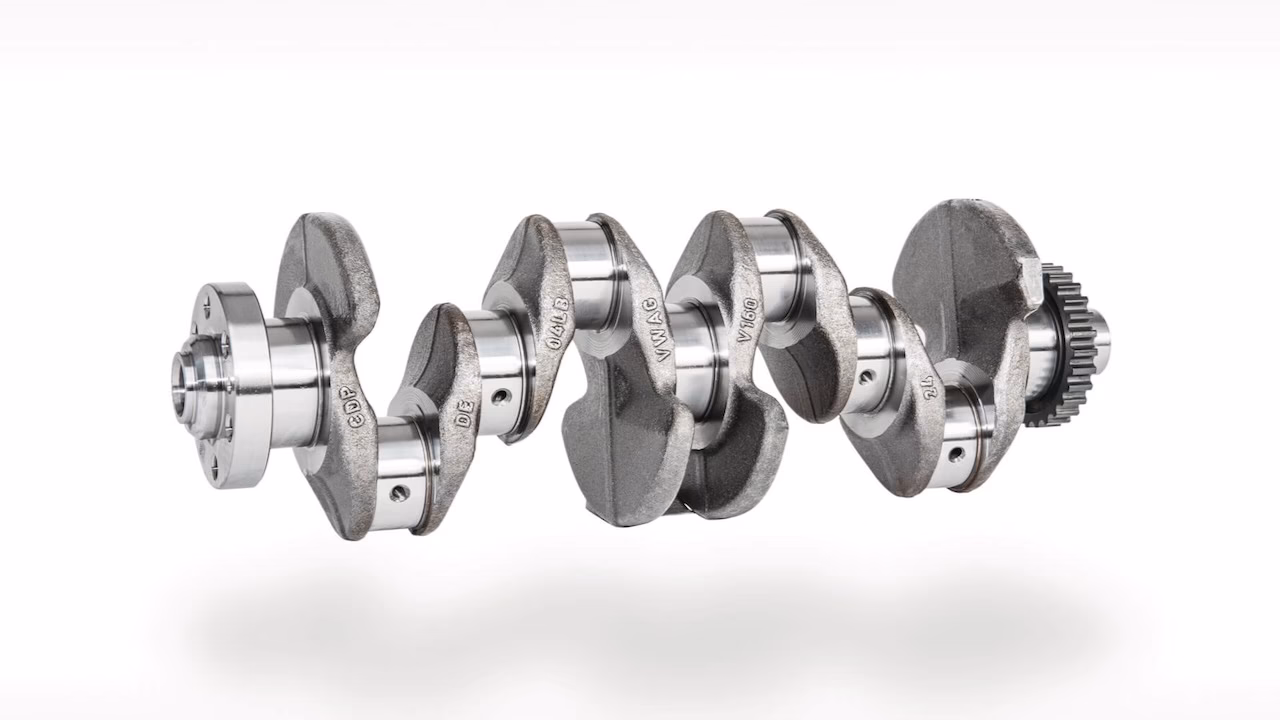

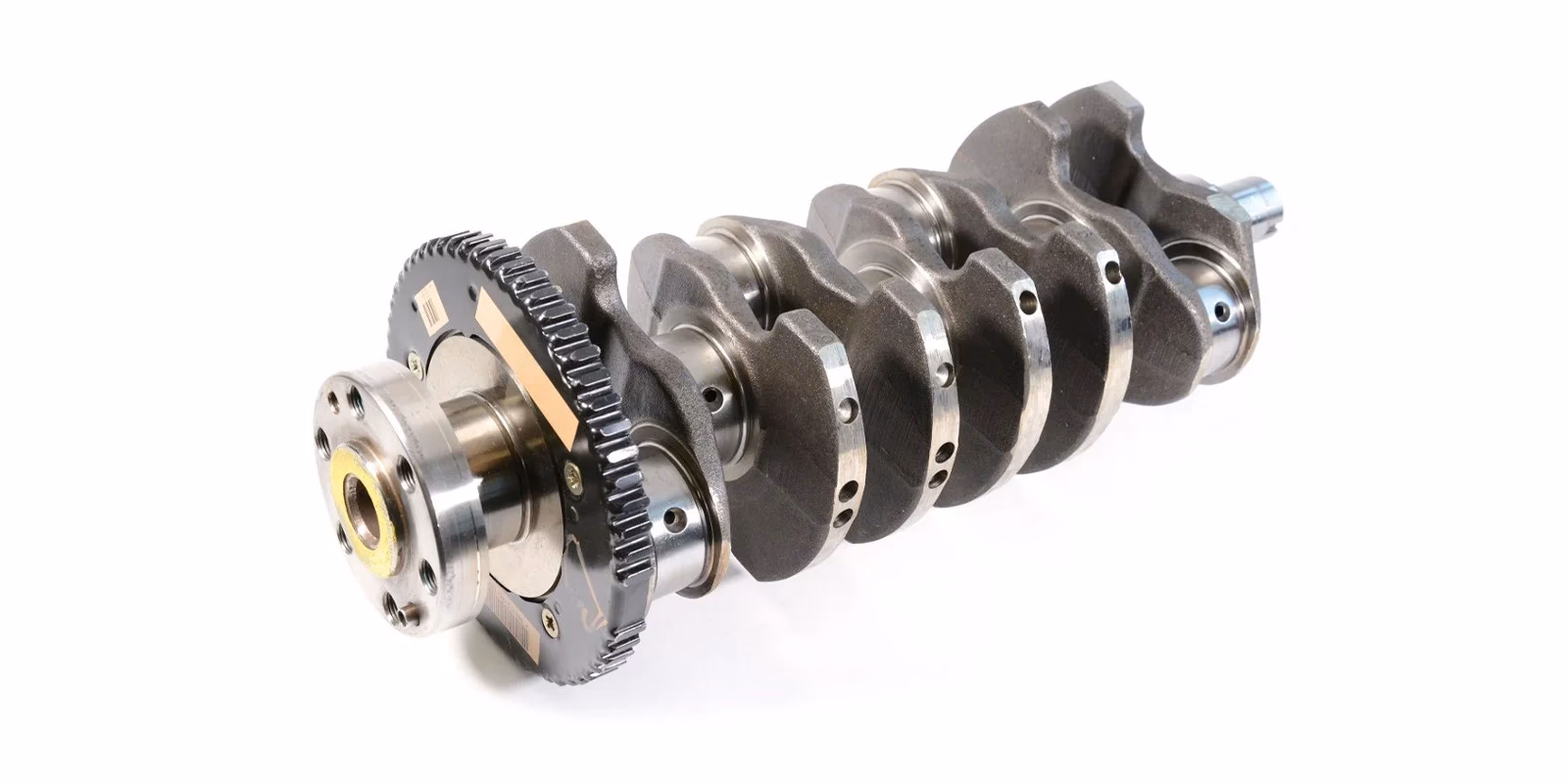

¿Qué es el cigüeñal y cuál es su función?

Como mencionamos, el cigüeñal, también conocido como eje cigüeñal o eje motor, es una pieza central en el motor. Su diseño, que incluye un eje con codos y contrapesos, se basa en el mecanismo de biela-manivela. Este mecanismo es el responsable de convertir la energía de las explosiones en los cilindros en un movimiento circular que impulsa el vehículo. Es una de las partes más importantes del motor de combustión interna de un automóvil, trabajando en conjunto con pistones, bielas y el árbol de levas. La energía mecánica de la combustión llega a través de las bielas al cigüeñal, que la transforma en el movimiento rotatorio necesario para la transmisión.

Partes principales del cigüeñal

Para cumplir su función, el cigüeñal está compuesto por varias partes clave que soportan las enormes fuerzas generadas. Estas incluyen:

• Muñones de biela: Partes donde se conectan las bielas, recibiendo la fuerza de los pistones.
• Muñones de bancada: Puntos de apoyo principales sobre los que gira el cigüeñal, sostenidos por cojinetes fijados al bloque motor.
• Manivelas, codos o brazos: Las secciones que unen los muñones de biela y bancada, creando la 'manivela' que convierte el movimiento lineal en rotación.
• Contrapesos: Masas estratégicamente ubicadas para equilibrar el peso y las fuerzas de inercia de las bielas y pistones, asegurando un giro suave y minimizando vibraciones.
• Extremos: Zonas de conexión con el volante de inercia (que acumula energía y ayuda a suavizar el giro) en un extremo y con el sistema de distribución o el amortiguador de vibraciones (damper) en el otro.
• Conductos de lubricación: Pasajes internos por donde circula el aceite para lubricar los muñones y cojinetes.

La disposición y el número de apoyos de bancada varían según el diseño del motor (número de cilindros, configuración) y la carga esperada, buscando siempre un equilibrio entre resistencia, rigidez y costos de fabricación.

¿Dónde se encuentra el cigüeñal?

El cigüeñal se aloja dentro del bloque motor, generalmente en la parte inferior. Está conectado a los pistones en la parte superior mediante las bielas. Los muñones de bancada del cigüeñal se apoyan en los cojinetes principales, que a su vez están fijados firmemente al bloque motor. Su posición estratégica le permite recibir directamente el impulso de las bielas y transmitir el movimiento de rotación al volante de inercia y, de ahí, a la transmisión.

Materiales de fabricación del cigüeñal

El material del cigüeñal debe soportar condiciones extremas de carga, temperatura y velocidad. Se busca un material con:

• Alta resistencia a la fatiga y a los esfuerzos cíclicos.
• Suficiente elasticidad para transmitir el par motor sin deformarse permanentemente.
• Gran resistencia a los golpes generados por la combustión.
• Elevado coeficiente de amortiguación para reducir vibraciones.
• Bajo coeficiente de fricción y buena capacidad de retención de lubricante.
• Buenas propiedades para los procesos de forja o fundición y maquinado.

Comúnmente se utilizan aceros forjados (aleaciones de acero con cromo, níquel o molibdeno) o fundiciones especiales de hierro (como la fundición nodular). Independientemente del material, los cigüeñales suelen someterse a tratamientos térmicos (como nitruración o endurecimiento superficial) para mejorar aún más su dureza, resistencia al desgaste y límite de fatiga.

¿Por qué se daña un cigüeñal? Causas comunes

El cigüeñal es una pieza robusta, pero no indestructible. Diversos factores pueden llevar a su deterioro o rotura. Identificar la causa es vital para una reparación adecuada y para prevenir futuros problemas.

Desgaste excesivo: Con el tiempo y el alto kilometraje, tanto el cigüeñal como sus cojinetes sufren desgaste debido a la fricción constante. Este desgaste es natural, pero puede ser acelerado drásticamente por un mantenimiento deficiente, lubricación inadecuada o condiciones de operación severas. El desgaste excesivo aumenta las holguras entre el cigüeñal y sus cojinetes, provocando ruidos, vibraciones y una reducción del rendimiento del motor.

Lubricación inadecuada: La falta de aceite, un nivel bajo, el uso de un lubricante de baja calidad, incorrecto para las especificaciones del motor, o aceite contaminado (por combustible, refrigerante o suciedad) es, con frecuencia, la causa más devastadora de daño al cigüeñal. Una lubricación insuficiente o inexistente provoca un aumento crítico de la fricción y la temperatura en los muñones y cojinetes, llevando a un desgaste rapidísimo, rayaduras profundas, sobrecalentamiento localizado y, en casos extremos, al agarrotamiento o fusión de los metales (gripado del motor). Mantener el nivel y la calidad del aceite según las especificaciones del fabricante y respetar los intervalos de cambio es fundamental para la salud del cigüeñal.

Sobrecalentamiento del motor: Las altas temperaturas, ya sea por fallos en el sistema de refrigeración (radiador, termostato, bomba de agua, ventilador) o por problemas de lubricación, pueden causar que el cigüeñal y sus cojinetes se expandan y deformen más allá de sus tolerancias. Esto puede llevar a grietas por estrés térmico, alabeo o torsión del eje, comprometiendo su alineación y funcionamiento.

Desalineación: Una instalación incorrecta del cigüeñal, de los cojinetes o de las tapas de bancada, el uso de componentes defectuosos, o incluso daños estructurales en el bloque motor (como deformaciones tras un sobrecalentamiento severo) pueden causar una desalineación del eje. Esto genera esfuerzos irregulares y excesivos sobre el cigüeñal y sus apoyos, provocando un desgaste prematuro y localizado, vibraciones y posibles fracturas por fatiga.

Impacto o sobrecarga: El cigüeñal está diseñado para soportar cargas de trabajo normales, pero eventos inesperados pueden dañarlo. Un ejemplo clásico es el golpe de agua, que ocurre cuando una cantidad significativa de líquido (agua, combustible) entra en un cilindro y no puede ser comprimida por el pistón, generando una fuerza de impacto brutal sobre la biela y el cigüeñal que puede doblarlos o romperlos. Fallos de encendido severos, combustión irregular, o bloqueos mecánicos en la transmisión también pueden transmitir cargas de impacto dañinas al cigüeñal.

Problemas en componentes asociados: Fallos en el volante de inercia (como un desequilibrio), el amortiguador de vibraciones (damper dañado que no absorbe las torsiones del eje) o un embrague defectuoso pueden transmitir vibraciones anómalas y esfuerzos torsionales dañinos al cigüeñal, acelerando su desgaste o provocando fallos por fatiga.

Errores de montaje o mantenimiento previo: Un montaje incorrecto durante una reparación anterior, el uso de tornillos de cojinete estirados o viejos, aplicar pares de apriete erróneos a las tapas de cojinete, no respetar las holguras especificadas para los cojinetes, o no limpiar adecuadamente los conductos de aceite después de una reparación que generó virutas, pueden comprometer la integridad del cigüeñal y sus cojinetes, llevando a un fallo prematuro.

Daños preexistentes o defectos de fabricación: Un cigüeñal que sufrió un golpe o daño mecánico antes de ser instalado, o que fue rectificado de forma excesiva (eliminando demasiado material), puede tener una vida útil reducida. Raramente, un defecto de fabricación en el material o el tratamiento térmico puede ser la causa del fallo.

¿Cómo saber si el cigüeñal está dañado? Síntomas a observar

Detectar a tiempo un problema en el cigüeñal puede marcar la diferencia entre una reparación costosa y un fallo catastrófico del motor. Presta atención a estas señales, ya que suelen indicar un problema serio:

Ruidos metálicos extraños: Uno de los síntomas más comunes y alarmantes son los ruidos provenientes del motor, especialmente un golpeteo (conocido en inglés como 'knocking' o 'rod knock') o traqueteo que suele ser más prominente al ralentí o a bajas revoluciones y que puede aumentar o cambiar de tono con la carga del motor. Este sonido suele indicar un problema severo en los cojinetes del cigüeñal debido a desgaste extremo o falta de lubricación, donde el muñón golpea contra el cojinete flojo. Otros ruidos como chirridos, rechinidos o un zumbido grave también pueden ser indicativos de problemas con los cojinetes o el cigüeñal.

Vibraciones fuertes: Un cigüeñal dañado, doblado, desalineado o con cojinetes desgastados puede causar vibraciones inusuales que se sienten en el volante, los pedales o el asiento. Si el eje no gira de forma perfectamente equilibrada o si hay juego excesivo en los apoyos, generará vibraciones que pueden ser leves al principio y empeorar progresivamente a medida que el daño avanza. Estas vibraciones pueden ser perceptibles en diferentes rangos de revoluciones.

Pérdida notable de potencia: Si el motor no desarrolla la potencia habitual, la aceleración es lenta o la eficiencia de combustible disminuye significativamente, podría haber un problema con la capacidad del cigüeñal para transmitir la energía de manera eficiente. Esto puede deberse a fricción excesiva en los cojinetes, desalineación, o incluso una fractura parcial que impide que el cigüeñal reciba y transmita toda la fuerza de la combustión.

Problemas al arrancar: Un cigüeñal dañado, especialmente si hay agarrotamiento en los cojinetes, puede ofrecer una resistencia excesiva al giro inicial del motor de arranque, haciendo que el arranque sea lento, laborioso o incluso imposible. Si el motor arranca, puede hacerlo con dificultad y funcionar de manera muy irregular.

Testigo de presión de aceite encendido: El daño en los cojinetes del cigüeñal a menudo resulta en un aumento de la holgura entre el muñón y el cojinete. Por esta holgura excesiva, el aceite lubricante escapa más fácilmente, provocando una caída drástica en la presión de aceite dentro del motor. Esto activará la luz de advertencia de presión de aceite en el tablero, una señal crítica que indica una lubricación insuficiente y que, si no se atiende de inmediato, puede llevar a un daño catastrófico en muy poco tiempo. Esta luz es una de las señales de advertencia más serias relacionadas indirectamente con el cigüeñal.

Consumo excesivo de aceite o humo azul/gris: Si el daño en el cigüeñal o sus cojinetes es severo y afecta la estabilidad del conjunto biela-pistón, puede comprometer la correcta operación de los anillos del pistón. Esto permite que el aceite de la parte inferior del motor pase a la cámara de combustión, resultando en un consumo excesivo de aceite que se manifiesta visiblemente en humo azul o gris saliendo por el escape.

Golpes o tirones al acelerar: Una combustión irregular causada por problemas de sincronización (que a veces puede estar relacionada con un sensor de cigüeñal defectuoso que no mide correctamente su posición y velocidad) o esfuerzos irregulares transmitidos al cigüeñal debido a su propio daño o desequilibrio, pueden provocar que el motor dé golpes o tirones perceptibles, especialmente al demandarle potencia.

Ante cualquiera de estos síntomas, es imperativo detener el vehículo tan pronto como sea seguro y buscar asistencia profesional. Continuar conduciendo con un cigüeñal dañado, especialmente si hay ruidos metálicos o baja presión de aceite, puede llevar a la destrucción total del motor en cuestión de minutos.

¿Se puede reparar un cigüeñal dañado?

La posibilidad de reparar un cigüeñal depende en gran medida del tipo y la severidad del daño. Algunos tipos de daños menores pueden ser reparables, mientras que otros requieren el reemplazo completo de la pieza. La decisión de reparar o reemplazar siempre debe ser tomada por un mecánico experimentado tras una inspección exhaustiva y la medición precisa de los muñones.

Rectificado: Si los muñones del cigüeñal presentan desgaste superficial, pequeñas rayaduras o un ligero alabeo, es posible rectificarlos. Este proceso implica remover una capa muy fina de metal de la superficie de los muñones (tanto de biela como de bancada) utilizando una máquina de precisión (rectificadora de cigüeñales) para restaurar su forma cilíndrica y tamaño dentro de las tolerancias especificadas. Al remover material, el diámetro de los muñones disminuye, lo que requiere el uso de cojinetes de sobremedida correspondientes. El rectificado solo es viable si el daño no es demasiado profundo y si el cigüeñal aún tiene suficiente material para ser llevado a una medida de sobremedida estándar.

Pulido: Para daños superficiales muy leves, rayaduras finas o simplemente para mejorar el acabado de la superficie de los muñones después del rectificado, se puede pulir la superficie. Esto reduce la fricción, mejora la retención de la película lubricante y optimiza el funcionamiento con los cojinetes.

Enderezado: Un cigüeñal ligeramente doblado o torcido (generalmente por sobrecarga o impacto) puede intentar enderezarse utilizando una prensa hidráulica, a menudo aplicando calor controlado. Sin embargo, este proceso es delicado y no siempre garantiza la integridad estructural a largo plazo o la correcta alineación de todos los muñones, especialmente si la deformación es significativa. Existe el riesgo de que la pieza se debilite o se vuelva a doblar bajo carga.

Soldadura: En algunos casos muy específicos de pequeñas grietas o fracturas localizadas, se puede intentar soldar la zona dañada. No obstante, soldar un cigüeñal es un procedimiento complejo que requiere gran habilidad, equipo especializado y un tratamiento térmico posterior para restaurar las propiedades del material. La soldadura puede alterar la estructura molecular del metal y su resistencia a la fatiga, por lo que esta opción suele reservarse para aplicaciones menos críticas o como último recurso.

Si el daño es severo (grietas grandes, fracturas que separan partes del eje, desgaste excesivo que requeriría una remoción de material más allá de las medidas de sobremedida disponibles, o deformaciones importantes), la reparación puede no ser viable, segura o económicamente justificada. Un cigüeñal gravemente dañado puede tener su estructura molecular alterada y ser propenso a fallar nuevamente incluso después de intentar repararlo. En estos casos, la única solución segura y duradera es el reemplazo del cigüeñal por una pieza nueva o remanufacturada (una pieza usada que ha sido inspeccionada y reparada según especificaciones de fábrica).

Costos asociados a la reparación o reemplazo del cigüeñal

Los costos involucrados en la reparación o el reemplazo de un cigüeñal pueden ser considerablemente altos debido a la complejidad del trabajo (requiere desmontar gran parte del motor) y al costo de las piezas. Los precios pueden variar ampliamente dependiendo del tipo de vehículo (marca, modelo, año), el tipo de motor, la región, el taller y la extensión específica del daño.

A modo de referencia, algunos costos típicos en Europa podrían incluir:

El costo total típico para una reparación o reemplazo de cigüeñal puede oscilar entre 1000 y 4000+ €, o incluso superar los 5000-10000 € en vehículos de alta gama o motores complejos donde el acceso es difícil y las piezas son caras. Es crucial obtener un presupuesto detallado de un profesional tras un diagnóstico preciso para entender el alcance del daño y el costo real de la reparación específica para su caso. A menudo, ante un daño severo, el costo de reparar o reemplazar el cigüeñal se acerca o supera el valor residual del vehículo, haciendo que el reemplazo del motor completo o la compra de un vehículo nuevo sean opciones a considerar.

Consejos para prevenir daños en el cigüeñal y alargar su vida útil

La prevención es, sin duda, la mejor estrategia para evitar las costosas y complejas reparaciones del cigüeñal. Seguir un mantenimiento adecuado es la defensa más eficaz:

Mantenimiento riguroso del sistema de lubricación: Este es, con diferencia, el factor más crítico. Cambiar el aceite y el filtro de aceite según los intervalos recomendados por el fabricante, utilizando siempre el grado y tipo de aceite especificado en el manual del propietario, es esencial. Un aceite limpio y de calidad asegura una lubricación adecuada y disipa el calor de los cojinetes. Revise periódicamente el nivel de aceite y rellene si es necesario. Evite que el aceite se contamine con refrigerante (revisando la junta de culata y el sistema de refrigeración) o con combustible (manteniendo el sistema de inyección en buen estado y usando combustible de calidad). Asegúrese de que la presión de aceite sea la correcta; problemas con la bomba de aceite, la válvula de sobrepresión o los conductos pueden causar baja presión y dañar el cigüeñal.

Mantener limpio el circuito de aceite: Después de cualquier reparación interna mayor del motor, especialmente si hubo daños en cojinetes o componentes que generaron virutas metálicas, es vital realizar una limpieza a fondo del circuito de aceite antes de poner el motor en marcha nuevamente. Las virutas restantes pueden circular y dañar rápidamente los nuevos cojinetes o el cigüeñal.

Cuidado con el sistema de refrigeración: Un motor sobrecalentado aumenta la temperatura de todos sus componentes internos, incluyendo el cigüeñal y el aceite. Asegúrese de que el sistema de refrigeración (radiador, termostato, bomba de agua, ventilador, anticongelante) funcione correctamente para mantener la temperatura del motor y del aceite dentro de los límites operativos. Un aceite demasiado caliente pierde sus propiedades lubricantes.

Evitar sobrecargas y golpes de agua: Conducir de forma agresiva, someter el motor a cargas excesivas constantemente (como remolcar cargas muy pesadas sin estar el vehículo preparado) o, peor aún, sufrir un golpe de agua (ingreso de líquido al cilindro al pasar por zonas inundadas) puede causar daños inmediatos y severos al cigüeñal. Conduzca con prudencia y evite situaciones de riesgo extremo.

Atender los síntomas a tiempo: No ignore ruidos extraños, vibraciones inusuales, la pérdida de potencia o, crucialmente, la luz de advertencia de presión de aceite. Un diagnóstico temprano por parte de un profesional puede permitir una reparación menor de los cojinetes antes de que el daño progrese y afecte al cigüeñal de forma irreparable.

Reparaciones profesionales: Si se necesita realizar cualquier trabajo interno en el motor, asegúrese de que sea realizado por mecánicos cualificados que tengan la experiencia y las herramientas adecuadas. El montaje correcto de un cigüeñal y sus cojinetes es un trabajo de precisión que requiere respetar tolerancias, pares de apriete específicos y procedimientos del fabricante. Un error en el montaje puede arruinar un cigüeñal en buen estado en poco tiempo. Utilice siempre repuestos de calidad (cojinetes, tornillos, juntas).

Conclusión

El cigüeñal es, sin duda, uno de los componentes más vitales y robustos dentro de un motor de combustión. Su correcto funcionamiento es indispensable para que el vehículo se mueva. Sin embargo, está sometido a esfuerzos gigantescos y puede fallar debido a una variedad de causas, principalmente relacionadas con la lubricación inadecuada, el sobrecalentamiento, el desgaste natural por alto kilometraje, la desalineación y las sobrecargas puntuales.

Los síntomas de un cigüeñal dañado, como ruidos metálicos (especialmente golpeteo), vibraciones fuertes, pérdida de potencia, problemas al arrancar o, crucialmente, la luz de presión de aceite encendida, son señales de advertencia serias que requieren atención inmediata. Ignorarlos puede llevar a un fallo total del motor, con costos de reparación o reemplazo extremadamente elevados que a menudo superan el valor del vehículo.

Aunque algunas formas de daño en el cigüeñal son reparables mediante procesos como el rectificado o el pulido, los daños severos (fracturas, deformaciones importantes, desgaste excesivo) a menudo exigen el reemplazo de la pieza por una nueva o remanufacturada. La viabilidad y seguridad de la reparación deben ser evaluadas por un experto.

La mejor manera de proteger el cigüeñal y asegurar la longevidad del motor es mediante un mantenimiento preventivo diligente. Seguir los intervalos de Cambiar el aceite y filtro, usar lubricantes de calidad, mantener el sistema de refrigeración en óptimas condiciones, evitar sobrecargas y golpes de agua, y, fundamentalmente, atender los síntomas inusuales de inmediato. Ante cualquier sospecha de problema, la inspección profesional es el paso más inteligente para obtener un diagnóstico preciso y evitar males mayores. Un cigüeñal bien cuidado es sinónimo de un motor fiable y duradero.

Preguntas Frecuentes sobre el Cigüeñal

Aquí respondemos algunas preguntas comunes sobre el cigüeñal y sus posibles problemas:

¿Cómo saber si el cigüeñal de motor está dañado?

Los síntomas más comunes incluyen ruidos metálicos (especialmente golpeteo) que varían con las revoluciones, vibraciones fuertes inusuales, pérdida notable de potencia del motor, dificultad o problemas al arrancar, la luz de presión de aceite encendida en el tablero, consumo excesivo de aceite (con posible humo azul/gris por el escape) y tirones o golpes al acelerar.

¿Qué es el cigüeñal y cuál es su función principal?

Es una pieza fundamental del motor de combustión interna que convierte el movimiento lineal y alternativo de los pistones (generado por la combustión) en un movimiento giratorio continuo. Este movimiento rotacional es el que se transmite a la transmisión y las ruedas para mover el vehículo. Su función se basa en el mecanismo de biela-manivela.

¿Dónde se encuentra el cigüeñal en el motor de un coche?

Se localiza en la parte inferior del bloque motor. Está conectado a los pistones a través de las bielas y se apoya en los cojinetes principales (cojinetes de bancada) que están fijados firmemente al bloque motor.

¿Se puede reparar un cigüeñal roto o muy rayado?

Depende de la severidad del daño. Pequeñas rayaduras o desgaste superficial pueden rectificarse o pulirse para restaurar la superficie. Sin embargo, daños mayores como grietas, fracturas completas, deformaciones significativas o desgaste excesivo que requiera remover demasiado material generalmente hacen que la pieza sea irreparable y deba ser reemplazada por una nueva o remanufacturada. Un mecánico profesional debe evaluar el daño.

¿Cuánto cuesta aproximadamente la reparación o el reemplazo de un cigüeñal?

Los costos varían enormemente, pero generalmente son altos debido a la complejidad del trabajo y la necesidad de desmontar el motor. Pueden ir desde unos pocos cientos de euros por un rectificado menor y reemplazo de cojinetes, hasta varios miles (1000-4000+ € o más) por un reemplazo completo del cigüeñal, incluyendo la mano de obra y otras piezas necesarias (juntas, cojinetes). El costo exacto depende del vehículo y el daño específico.

¿Cuál es la causa más común de daño en el cigüeñal?

La causa más común y destructiva suele ser la lubricación inadecuada, ya sea por falta de aceite, baja presión, uso de aceite de mala calidad o contaminado, o no realizar los cambios de aceite a tiempo. Una lubricación deficiente provoca un desgaste acelerado y sobrecalentamiento de los cojinetes, lo que daña rápidamente el cigüeñal.

¿Qué pasa si ignoro los síntomas de un cigüeñal dañado?

Ignorar los síntomas, especialmente ruidos metálicos o baja presión de aceite, llevará inevitablemente a un fallo catastrófico del motor. Los cojinetes se desgastarán completamente o se fundirán, el cigüeñal puede romperse, y esto causará daños severos e irreparables a pistones, bielas, bloque motor y otras partes, resultando en la necesidad de reemplazar el motor completo.
