Girar Objetos y Dibujar Radio en CAD

En el mundo del diseño asistido por computadora (CAD), y particularmente en software como AutoCAD, la capacidad de manipular objetos con precisión es fundamental. Dos de las operaciones más comunes y necesarias son la rotación de elementos y el dibujo de círculos, a menudo utilizados para representar radios de giro, áreas de influencia o detalles circulares específicos. Dominar estas herramientas te permitirá crear planos y diseños mucho más exactos y profesionales.

Cómo Girar Objetos en AutoCAD

La rotación es una operación de transformación que cambia la orientación de uno o varios objetos alrededor de un punto base. Es esencial para posicionar elementos en el ángulo correcto dentro de un dibujo. El comando principal para esto es GIRA (o ROTATE en inglés).

Pasos Básicos para Girar Objetos:

1. Activar el Comando: Puedes escribir GIRA o ROTATE en la línea de comandos y presionar Enter, o seleccionarlo desde la ficha Inicio, grupo Modificar.
2. Seleccionar Objetos: Designa los objetos que deseas girar. Puedes seleccionar uno o varios. Una vez seleccionados, presiona Enter.
3. Especificar Punto Base: Este es el pivote alrededor del cual girarán los objetos. Haz clic en la ubicación deseada. Puede ser sobre un objeto, en un punto vacío o utilizando referencias a objetos (Osnaps) para mayor precisión.
4. Especificar Ángulo de Rotación: Tienes varias opciones aquí:
   • Introducir Ángulo Directo: Escribe el valor del ángulo en grados. Los ángulos positivos giran en sentido antihorario por defecto, y los negativos en sentido horario.
   • Arrastrar el Ratón: Puedes arrastrar el cursor para girar visualmente los objetos. Si el modo Orton está activado (F8), podrás girar solo en ángulos rectos (0, 90, 180, 270 grados).
   • Utilizar la Opción Copia: Después de especificar el punto base, puedes escribir C (o hacer clic en Copia en la línea de comandos) antes de dar el ángulo. Esto creará una copia girada de los objetos originales, manteniendo los originales en su posición.
   • Utilizar la Opción Referencia: Esta es muy útil cuando necesitas alinear un objeto con otro o con un ángulo existente sin saber el valor exacto del ángulo. Después de especificar el punto base, escribe R (o haz clic en Referencia). Luego, se te pedirá que especifiques un 'ángulo de referencia' (dos puntos o un valor numérico que represente el ángulo actual del objeto) y un 'nuevo ángulo' (dos puntos o un valor numérico al que quieres girar el objeto). AutoCAD calculará la diferencia y aplicará la rotación necesaria.

El punto base es crucial; una elección correcta facilita enormemente la operación de giro. Usar Osnaps como Punto Final, Punto Medio o Centro puede ayudarte a colocar el punto base exactamente donde lo necesitas.

Cómo Dibujar Círculos (Representando Radios de Giro)

Dibujar un círculo con un radio o diámetro específico es la forma estándar de representar un radio de giro o cualquier otra área circular definida por su tamaño. El comando para esto es CIRCULO (o CIRCLE en inglés).

AutoCAD ofrece múltiples métodos para dibujar círculos, permitiéndote adaptarte a la información de diseño que posees:

Métodos Comunes para Dibujar Círculos:

1. Centro, Radio (Método por Defecto)

Este es el método más directo si conoces la ubicación del centro del círculo y su radio.

1. Activar el Comando: Escribe CIRCULO o CIRCLE en la línea de comandos y presiona Enter, o selecciónalo en la ficha Inicio, grupo Dibujo, menú desplegable Círculo.
2. Especificar Punto Central: Haz clic en la ubicación donde quieres que esté el centro del círculo. Puedes usar coordenadas o Osnaps para precisión.
3. Especificar Radio: Escribe el valor numérico del radio deseado y presiona Enter, o haz clic en un punto para definir el radio visualmente.

2. Centro, Diámetro

Útil si conoces el centro y el diámetro en lugar del radio.

1. Activar el Comando: Inicia el comando CIRCULO.
2. Especificar Punto Central: Haz clic para definir el centro.
3. Especificar Diámetro: En la línea de comandos, haz clic en la opción 'Diámetro' o escribe D y presiona Enter. Luego, escribe el valor numérico del diámetro y presiona Enter, o haz clic en un punto para definir el diámetro.

3. 2 Puntos (2P)

Dibuja un círculo cuyo diámetro está definido por dos puntos.

1. Activar el Comando: Inicia el comando CIRCULO.
2. Seleccionar Opción 2P: Haz clic en la opción '2P' en la línea de comandos o escribe 2P y presiona Enter.
3. Especificar Primer Punto Final del Diámetro: Haz clic en el primer punto.
4. Especificar Segundo Punto Final del Diámetro: Haz clic en el segundo punto. AutoCAD dibujará el círculo cuyo diámetro conecta estos dos puntos.

4. 3 Puntos (3P)

Dibuja un círculo que pasa a través de tres puntos especificados. Útil para ajustar un círculo a geometría existente.

1. Activar el Comando: Inicia el comando CIRCULO.
2. Seleccionar Opción 3P: Haz clic en '3P' o escribe 3P y presiona Enter.
3. Especificar Primer Punto: Haz clic en el primer punto por donde debe pasar el círculo.
4. Especificar Segundo Punto: Haz clic en el segundo punto.
5. Especificar Tercer Punto: Haz clic en el tercer punto.

5. Tangente, Tangente, Radio (TTR)

Dibuja un círculo que es tangente a dos objetos (líneas, círculos, arcos) y tiene un radio específico.

1. Activar el Comando: Inicia el comando CIRCULO.
2. Seleccionar Opción TTR: Haz clic en 'Tan, Tan, Radio' o escribe TTR y presiona Enter.
3. Especificar Primer Objeto Tangente: Haz clic en el primer objeto al que el círculo debe ser tangente.
4. Especificar Segundo Objeto Tangente: Haz clic en el segundo objeto.
5. Especificar Radio: Escribe el valor del radio deseado y presiona Enter. AutoCAD dibujará el círculo que cumpla estas condiciones (puede haber más de una solución; AutoCAD elige la más cercana a los puntos de selección de tangencia).

6. Tangente, Tangente, Tangente (TTT)

Dibuja un círculo que es tangente a tres objetos. Es como el método 3P pero basado en tangencia en lugar de pasar por los puntos.

1. Activar el Comando: Inicia el comando CIRCULO.
2. Seleccionar Opción TTT: Haz clic en 'Tan, Tan, Tan'. No hay una opción de línea de comandos directa; debes seleccionarla desde el menú desplegable Círculo.
3. Especificar Primer, Segundo y Tercer Objeto Tangente: Haz clic sucesivamente en los tres objetos a los que el círculo debe ser tangente.

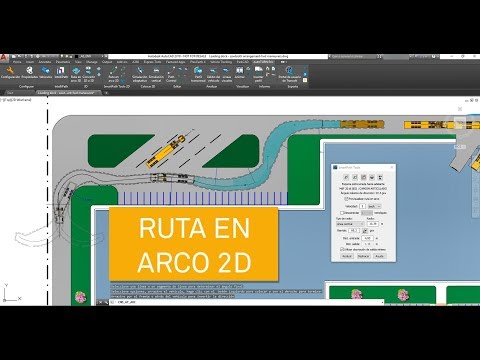

Para dibujar un "radio de giro" en el contexto de un diseño, generalmente usarás el método Centro, Radio, especificando el punto central del giro y el valor del radio requerido (por ejemplo, el radio mínimo de giro de un vehículo).

Consejos Adicionales y Consideraciones

• Uso de Osnaps: Las referencias a objetos (Osnaps) son indispensables para la precisión tanto al girar (definiendo el punto base) como al dibujar círculos (definiendo el centro, puntos tangentes, etc.). Asegúrate de tener activados los Osnaps relevantes (Punto Final, Punto Medio, Centro, Tangente, etc.).
• Entrada Dinámica: Si tienes la entrada dinámica activada (F12), podrás ver prompts y opciones cerca del cursor, lo que puede agilizar el proceso.
• Ángulos de Rotación: Recuerda que en AutoCAD, por defecto, los ángulos se miden en sentido antihorario desde el eje X positivo (generalmente el este o 0 grados).
• Capas: Considera crear capas específicas para los objetos girados o para los círculos de radio de giro para facilitar la gestión y visibilidad de tu dibujo.

Preguntas Frecuentes

¿Cuál es el comando para girar en AutoCAD?
El comando es GIRA en español o ROTATE en inglés.

¿Cómo giro un objeto en un ángulo específico?
Después de seleccionar el objeto y especificar el punto base, simplemente escribe el valor numérico del ángulo deseado y presiona Enter.

¿Cómo giro un objeto usando otro objeto como referencia?
Después de seleccionar el objeto y especificar el punto base, usa la opción 'Referencia' (escribe R). Luego, define el ángulo actual del objeto (dos puntos o un valor) y el nuevo ángulo deseado (dos puntos o un valor).

¿Cuál es el comando para dibujar un círculo?
El comando es CIRCULO en español o CIRCLE en inglés.

¿Cómo dibujo un círculo con un radio conocido?
Usa el método 'Centro, Radio'. Inicia el comando CIRCULO, haz clic para especificar el centro, y luego escribe el valor del radio y presiona Enter.

¿Cómo dibujo un círculo con un diámetro conocido?
Usa el método 'Centro, Diámetro'. Inicia el comando CIRCULO, haz clic para especificar el centro, luego selecciona la opción 'Diámetro' (escribe D) y escribe el valor del diámetro.

¿Qué significa dibujar un 'radio de giro' en AutoCAD?
Generalmente, se refiere a dibujar un círculo utilizando el método Centro, Radio, donde el valor del radio corresponde al radio mínimo de giro de un vehículo, maquinaria o elemento similar, para planificar su movimiento o espacio requerido en un diseño.

Dominar la rotación y el dibujo de círculos son pasos esenciales para cualquier usuario de AutoCAD. Practica estos comandos y sus diferentes opciones para integrarlos fluidamente en tu flujo de trabajo de diseño.
