La Autoinducción: Un Fenómeno Clave Explicado

En el vasto universo de la electricidad y el magnetismo, existen fenómenos que, aunque no siempre evidentes a simple vista, son fundamentales para el funcionamiento de innumerables dispositivos y sistemas. Uno de estos fenómenos clave es la autoinducción. Lejos de ser un concepto abstracto reservado solo para físicos, la autoinducción juega un papel esencial en todo, desde los componentes más básicos de un circuito electrónico hasta aplicaciones tecnológicas avanzadas.

Imagina un circuito eléctrico por el que circula una corriente. Esta corriente genera a su alrededor un campo magnético. Hasta aquí, todo parece sencillo y directo. Sin embargo, ¿qué ocurre si la intensidad de esa corriente empieza a variar con el tiempo? Es en este punto donde entra en juego el fenómeno de la autoinducción, una propiedad inherente a cualquier circuito conductor que reacciona ante sus propios cambios.

¿En Qué Consiste Exactamente la Autoinducción?

La autoinducción es, en esencia, la capacidad de un circuito eléctrico para influir sobre sí mismo a través de los campos electromagnéticos que genera. Cuando la intensidad de la corriente que circula por un circuito varía, esta variación produce un flujo magnético que también cambia. Según la fundamental ley de inducción electromagnética descubierta por Michael Faraday en 1831, un flujo magnético variable a través de un circuito induce en él una fuerza electromotriz (FEM) o, lo que es lo mismo, un voltaje inducido. En el caso de la autoinducción, esta FEM inducida se genera en el mismo circuito que está experimentando la variación de corriente.

Pero la historia no termina aquí. Esta fuerza electromotriz autoinducida tiene una característica muy particular, descrita por la ley de Lenz: siempre se opone a la causa que la produce. Si la corriente inicial está aumentando, la FEM autoinducida generará una corriente en sentido contrario para intentar frenar ese aumento. Si, por el contrario, la corriente inicial está disminuyendo, la FEM autoinducida tendrá el mismo sentido que la corriente original, buscando contrarrestar esa disminución y mantener el flujo. Es como si el circuito tuviera una 'inercia' eléctrica que se resiste a los cambios bruscos en su corriente.

Este fenómeno de autoinducción es una influencia que ejerce un sistema físico (el propio circuito) sobre sí mismo a través de campos electromagnéticos variables. Es particularmente notable en sistemas diseñados específicamente para magnificar este efecto, como las bobinas o inductores.

El Rol Crucial de los Inductores

Si bien cualquier conductor por el que pasa una corriente variable experimenta autoinducción en cierta medida, este efecto es mucho más pronunciado en componentes llamados inductores. Un inductor es, típicamente, un conductor eléctrico (un cable) enrollado alrededor de un núcleo. Este núcleo puede ser de aire, de hierro u otro material. Al enrollar el cable en forma de bobina, se concentra y amplifica el campo magnético generado por la corriente, lo que a su vez aumenta significativamente el flujo magnético que atraviesa la propia bobina.

El fenómeno de autoinducción surge de manera prominente cuando el elemento que genera el campo magnético variable (el inductor) y el elemento en el que se induce la FEM (también el inductor) son el mismo. La forma de bobina maximiza esta interacción, haciendo que los inductores sean componentes esenciales en muchísimos circuitos electrónicos.

La ley de Faraday nos dice que la magnitud del voltaje inducido depende de la tasa de cambio del flujo magnético. En una bobina, este flujo es directamente proporcional a la corriente que la atraviesa (siempre que el material del núcleo no se sature magnéticamente). Por lo tanto, el voltaje autoinducido es proporcional a la tasa de cambio de la corriente.

Comprendiendo la Autoinducción a Través de las Leyes Fundamentales

Para entender la autoinducción en profundidad, es esencial recordar las leyes físicas que la rigen:

• Ley de Faraday de la Inducción Electromagnética: Establece que un campo magnético cambiante induce una fuerza electromotriz (voltaje) en un circuito. En el caso de la autoinducción, el campo cambiante es generado por la propia corriente variable del circuito.
• Ley de Lenz: Determina la dirección de la corriente inducida. Esta siempre es tal que crea un campo magnético que se opone al cambio en el flujo magnético original. En la autoinducción, esto significa que la FEM autoinducida se opone al cambio en la corriente que la generó. Si la corriente aumenta, la FEM autoinducida intenta reducirla; si la corriente disminuye, intenta aumentarla.

Esta oposición al cambio de corriente es la característica definitoria de un inductor y la manifestación de la autoinducción. Es por esto que los inductores se utilizan a menudo para suavizar variaciones de corriente o para almacenar energía en un campo magnético.

Cuantificando la Autoinducción: La Inductancia (L)

La autoinducción de un circuito o componente se cuantifica mediante una propiedad llamada inductancia, representada por la letra L. La inductancia mide cuán eficazmente un componente (como un inductor) genera un flujo magnético por unidad de corriente, o de manera equivalente, cuánta FEM se autoinduce para una determinada tasa de cambio de corriente. La unidad de inductancia en el Sistema Internacional es el Henry (H), en honor a Joseph Henry, quien descubrió la autoinducción de forma independiente a Faraday.

La relación entre el flujo magnético (Φm) a través de un inductor con N vueltas y la corriente (I) que circula por él se expresa como:

N * Φm = L * I

Donde:

• N es el número de vueltas de la bobina.
• Φm es el flujo magnético a través de cada vuelta (suponiendo que es el mismo para todas).
• L es la inductancia del inductor.
• I es la corriente que circula.

A partir de esta relación y aplicando la ley de Faraday (ε = - N * dΦm/dt), podemos expresar la FEM autoinducida (ε) en términos de la inductancia y la tasa de cambio de la corriente (dI/dt):

ε = - L * (dI/dt)

El signo negativo aquí refleja la ley de Lenz: la FEM autoinducida se opone al cambio en la corriente (dI/dt). Para calcular la inductancia (L) a partir de mediciones, se puede usar la magnitud de esta ecuación:

L = |ε| / |dI/dt|

Esto significa que un inductor con una inductancia alta generará una FEM autoinducida mayor para una misma tasa de cambio de corriente, o requerirá una corriente mayor para generar un determinado flujo magnético.

Estrategia para Calcular la Inductancia

Aunque la fórmula L = NΦm/I es conceptualmente simple, calcular la inductancia de un inductor con una geometría específica requiere seguir varios pasos:

1. Asumir que una corriente I circula por el inductor.
2. Determinar el campo magnético (B) producido por esta corriente. Esto a menudo implica usar la ley de Ampère si la geometría tiene suficiente simetría (como en el caso de un solenoide largo y recto o un toroide).
3. Calcular el flujo magnético (Φm) a través de cada vuelta (o el flujo total) utilizando la integral del campo magnético sobre el área de la vuelta.
4. Finalmente, calcular la inductancia L a partir de la relación L = NΦm / I (o L = Flujo_Total / I). El valor de L dependerá solo de la geometría del inductor y del material del núcleo, no de la corriente.

Como ejemplo, consideremos el cálculo presentado en la información proporcionada: Se mide una FEM inducida de 2.0 V a través de una bobina de 50 vueltas mientras la corriente aumenta uniformemente de 0.0 a 5.0 A en 0.10 s.

(a) ¿Cuál es la autoinducción (inductancia) de la bobina?

Usando la magnitud de la ecuación ε = - L * (dI/dt):

L = |ε| / |dI/dt|

La tasa de cambio de la corriente es dI/dt = (5.0 A - 0.0 A) / 0.10 s = 50 A/s.

L = 2.0 V / 50 A/s = 0.04 H = 40 mH (miliHenrios).

La autoinducción (inductancia) de la bobina es de 40 mH.

(b) Con la corriente a 5.0 A, ¿cuál es el flujo que atraviesa cada vuelta de la bobina?

Usando la relación NΦm = L * I:

Φm = (L * I) / N

Φm = (0.04 H * 5.0 A) / 50 vueltas

Φm = 0.20 Wb / 50 = 0.004 Wb = 4 mWb (miliWeber).

El flujo magnético a través de cada vuelta es de 4 mWb.

Estos valores calculados (40 mH de inductancia y 4 mWb de flujo por vuelta) son típicos para bobinas encontradas en dispositivos electrónicos contemporáneos. Este ejemplo ilustra cómo se relacionan la FEM inducida, la tasa de cambio de corriente, la inductancia y el flujo magnético.

¿Qué son los "Autos Inducidos"? Clarificando Términos

La pregunta sobre "autos inducidos" puede generar confusión, ya que el término "autoinducido" fuera del contexto electromagnético puede tener otros significados. La información proporcionada menciona una definición genérica: "Producido o generado por uno mismo". Esta definición es válida en un sentido amplio, pero no es la que se aplica al fenómeno físico que estamos discutiendo.

En el ámbito de la física y la ingeniería eléctrica, cuando hablamos de "autoinducido", nos referimos específicamente a la fuerza electromotriz autoinducida (o voltaje autoinducido) que aparece en un circuito debido a la variación de su propia corriente. No se trata de un tipo de vehículo ni de ningún otro objeto físico llamado "auto inducido" en este contexto.

La información también menciona el concepto de "coma inducido", que es un término médico completamente ajeno a la autoinducción electromagnética. Es crucial diferenciar estos usos del lenguaje. Nuestro enfoque aquí es estrictamente el fenómeno electromagnético en circuitos eléctricos.

Por lo tanto, si la pregunta busca entender un tipo de "auto" (vehículo) que sea "inducido", la respuesta es que el fenómeno de autoinducción no define un tipo de automóvil. Sin embargo, los principios de la inducción electromagnética, incluida la autoinducción, son fundamentales para el funcionamiento de muchos componentes en los vehículos modernos, como los sistemas de ignición o los alternadores, aunque estos no son los ejemplos directos mencionados en la información proporcionada.

Aplicaciones Prácticas de la Autoinducción

El fenómeno de la autoinducción no es solo un concepto teórico; tiene aplicaciones muy concretas en el mundo real. Los inductores, componentes que explotan la autoinducción, son ubicuos en la electrónica.

Aquí te presentamos algunas de las aplicaciones mencionadas, que, aunque no todas estén directamente en el motor de un coche, sí tienen relación con la tecnología y el transporte:

Estas aplicaciones demuestran cómo la capacidad de los inductores para oponerse a los cambios de corriente, almacenar energía en un campo magnético y permitir la transformación de voltaje (cuando se combinan en transformadores) es fundamental en diversas tecnologías.

Preguntas Frecuentes sobre la Autoinducción

Para consolidar tu comprensión sobre este tema, abordemos algunas preguntas comunes:

¿Qué es la autoinducción en términos sencillos?

Es el fenómeno por el cual un circuito eléctrico genera un voltaje en sí mismo cuando la corriente que lo atraviesa cambia. Este voltaje siempre actúa para oponerse al cambio original de la corriente.

¿Qué es un inductor y cómo se relaciona con la autoinducción?

Un inductor es un componente (típicamente una bobina de cable) diseñado para tener una inductancia significativa. La autoinducción es el fenómeno físico, y la inductancia (L) es la propiedad que cuantifica cuánto un inductor (o cualquier circuito) se autoinduce.

¿Cómo influye la Ley de Lenz en la autoinducción?

La Ley de Lenz explica la dirección del voltaje autoinducido: siempre crea una corriente que se opone al cambio de corriente que lo originó. Si la corriente aumenta, el voltaje inducido intenta reducirla; si disminuye, intenta aumentarla.

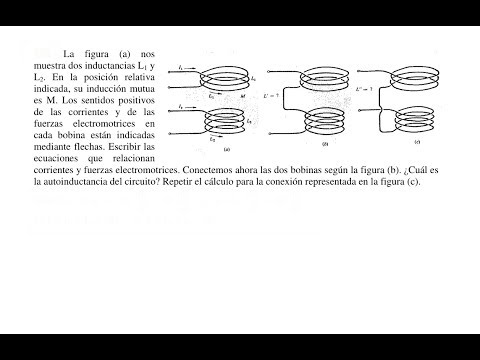

¿Cuál es la diferencia entre autoinducción e inducción mutua?

La autoinducción ocurre en un solo circuito debido a los cambios en su propia corriente. La inducción mutua ocurre cuando un circuito induce un voltaje en *otro* circuito cercano debido a los cambios en su corriente.

¿Para qué se utiliza la autoinducción en la práctica?

Se utiliza en inductores para oponerse a cambios bruscos de corriente, filtrar señales, almacenar energía en campos magnéticos y, como parte de transformadores, para cambiar niveles de voltaje en corrientes alternas.

¿Es lo mismo autoinducción que inductancia?

No exactamente. La autoinducción es el fenómeno físico. La inductancia es la propiedad (medida en Henrios) que cuantifica la magnitud de este fenómeno en un componente o circuito particular.

Volviendo a la pregunta inicial, ¿qué son los "autos inducidos"?

En el contexto de la física y la autoinducción, el término "autoinducido" se refiere al voltaje o la corriente que se genera en un circuito por la variación de su propia corriente. No se refiere a un tipo de vehículo. Cualquier conexión con "autos" en este contexto vendría de la aplicación de los principios de autoinducción en tecnologías relacionadas con vehículos, como los sensores de tráfico o componentes internos.

Conclusión

La autoinducción es un fenómeno electromagnético fundamental que demuestra la interconexión entre la electricidad y el magnetismo. La capacidad de un circuito para reaccionar a sus propios cambios de corriente, cuantificada por la inductancia, es la base del funcionamiento de los inductores. Estos componentes pasivos son indispensables en el diseño de circuitos electrónicos modernos, permitiendo desde la detección de vehículos en intersecciones hasta el funcionamiento de potentes flashes fotográficos. Comprender la autoinducción nos abre la puerta a entender cómo funcionan muchos de los dispositivos eléctricos y electrónicos que forman parte de nuestra vida diaria, demostrando que incluso los fenómenos que actúan sobre sí mismos tienen un impacto significativo en el mundo exterior.
