El mundo de la mecánica automotriz está lleno de movimientos precisos y fuerzas complejas que, en conjunto, permiten que tu vehículo se desplace de manera segura y eficiente. Entre estos conceptos fundamentales se encuentran el juego axial y la carga axial, aspectos a menudo poco conocidos pero presentes en casi cada sistema de rotación o movimiento lineal dentro de tu coche. Comprender qué son y dónde actúan es clave para apreciar la ingeniería detrás de tu automóvil y, más importante aún, para reconocer posibles problemas antes de que se conviertan en fallas mayores.
El juego axial se define como el movimiento máximo lateral que un componente puede tener en relación a su propio eje central. Imagina un eje sobre el que algo gira o se desliza; el juego axial sería la pequeña holgura que permite que ese algo se mueva de lado a lado a lo largo del eje. Este movimiento, controlado y dentro de límites específicos, es necesario en muchos puntos del vehículo para permitir la expansión, contracción o simple operación de las piezas. Sin embargo, cuando este juego excede sus tolerancias, puede indicar desgaste o daño en componentes críticos.
Este tipo de movimiento interno se manifiesta en diversas partes del coche, influyendo directamente en el rendimiento y la durabilidad de sistemas vitales. A continuación, exploraremos dónde se encuentra el juego axial y por qué es importante mantenerlo dentro de sus especificaciones.
Juego Axial en Componentes Clave del Vehículo
El juego axial no es exclusivo de un solo sistema; de hecho, es un principio mecánico que se aplica en múltiples puntos donde hay rotación o movimiento a lo largo de un eje. Los lugares más comunes y críticos donde encontramos juego axial incluyen el sistema de amortiguación, el cigüeñal del motor y los rodamientos de las ruedas.
Juego Axial en los Amortiguadores
En el sistema de suspensión, específicamente en los amortiguadores, el juego axial juega un papel. En vehículos compactos que no tienen chasis tradicional, la conexión entre el sistema de transmisión y la carrocería, donde se sujeta el amortiguador, involucra un eje que permite su instalación. El amortiguador realiza movimientos que, en relación a la superficie de la carretera, ayudan a contrarrestar las vibraciones que de otro modo se transmitirían a la cabina.
Particularmente en el tren delantero, donde se origina la rotación de las ruedas, el movimiento interno del pistón del amortiguador al girar dentro de su cilindro también implica un tipo de juego axial. Este movimiento controlado es parte del diseño para la absorción de impactos y la estabilidad.
Juego Axial en el Cigüeñal
Quizás uno de los ejemplos más críticos de juego axial se encuentra en el cigüeñal del motor. El cigüeñal, ese eje fundamental que convierte el movimiento lineal de los pistones en movimiento rotacional, necesita girar libremente, pero también debe estar controlado longitudinalmente. En la bancada central del cigüeñal, se instalan unos componentes llamados aros axiales.
Estos aros son esenciales porque evitan que el cigüeñal se desplace excesivamente hacia adelante o hacia atrás dentro del bloque motor. Permiten el giro necesario para que las bielas y pistones realicen su función y se transmita la energía que mueve el coche, pero lo mantienen 'centrado' en su posición longitudinal. El juego axial del eje del cigüeñal tiene una tolerancia muy estricta y no debe superar, típicamente, los 0.1 mm. Para medir esta holgura con precisión, se utiliza un reloj micrométrico.
Si al medir el juego axial del cigüeñal se detecta que supera los 0.1 mm, esto es una señal clara de desgaste en los aros axiales o en la propia bancada. En tal caso, los aros axiales deben ser reemplazados de inmediato para evitar daños mayores en el motor, ya que un juego excesivo puede llevar a fallas catastróficas.
Juego Axial en el Rodamiento de una Rueda
En el contexto del sistema de ruedas, el juego axial se refiere al posible movimiento lateral de la rueda completa o de sus componentes (como el tambor o disco de freno) en relación con el eje externo sobre el que gira. Aunque los rodamientos están diseñados para soportar principalmente cargas radiales (el peso del coche), también deben gestionar ciertas cargas axiales (fuerzas laterales al girar o por irregularidades del terreno) y mantener la rueda firmemente en su posición.
Verificar si el juego axial en un rodamiento de rueda está dentro de los límites aceptables es relativamente sencillo. Un método común implica:
- Levantar la rueda del suelo para que quede libre.
- Sujetar la rueda firmemente con ambas manos, una en la parte superior y otra en la inferior, o en los laterales (posición 9 y 3).
- Intentar mover la rueda hacia adentro y hacia afuera, es decir, a lo largo del eje.
- Si se siente un movimiento excesivo o se escucha un 'clonk' o 'clic', puede ser indicativo de juego axial excesivo en el rodamiento, lo que requiere una inspección profesional y posiblemente el reemplazo del rodamiento.
El Terminal Axial: Un Componente Clave en la Dirección
Más allá del juego axial general en ejes y rodamientos, existe un componente específico en el sistema de dirección que incorpora este principio y es vital para el control del vehículo: el terminal axial, a veces también llamado articulación axial o rótula axial interna.
¿Qué es el Terminal Axial?

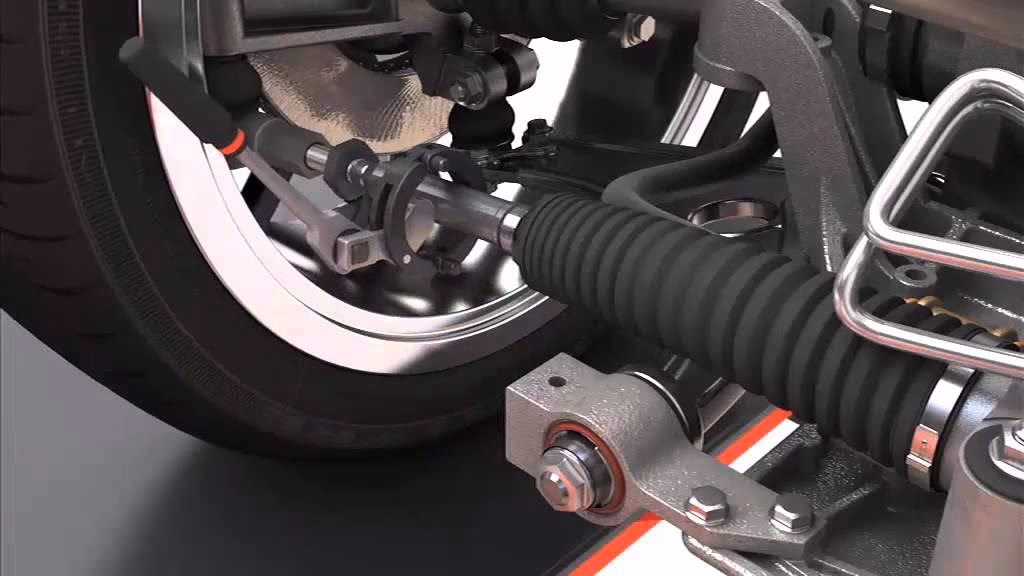

El terminal axial es una pieza fundamental, aunque a menudo poco reconocida, del sistema de dirección. Actúa como el nexo de unión entre la cremallera de la caja de dirección (el mecanismo que mueve las ruedas de lado a lado) y la rótula de dirección externa, que a su vez se conecta a la mangueta de la rueda. Su función principal es transmitir el movimiento lineal de la cremallera a los componentes de la rueda, permitiendo que esta gire y cambie de dirección según la acción del volante. Es un elemento crucial para la precisión de la dirección y, por ende, para la seguridad en la carretera.
Signos de Problemas en el Terminal Axial
Un terminal axial desgastado o dañado puede manifestarse a través de varios síntomas notables. Ignorarlos puede comprometer seriamente la seguridad. Presta atención a:
- Ruidos Extraños: Sonidos como estallidos, chasquidos o chirridos al girar el volante, especialmente a bajas velocidades o al maniobrar, pueden indicar desgaste en la rótula interna del terminal axial.
- Vibración en el Volante: Una sensación de vibración, a menudo más perceptible a velocidades más altas, puede ser causada por un terminal axial con juego excesivo, lo que también puede llevar a una desalineación de las ruedas.
- Holgura en la Dirección: Si sientes que el volante tiene un 'juego' o que puedes moverlo ligeramente sin que las ruedas respondan de inmediato, esto es un signo claro de holgura en algún punto del sistema de dirección, incluyendo el terminal axial. Una holgura excesiva hace que la conducción sea imprecisa y peligrosa.
- Desgaste Desigual de los Neumáticos: Aunque menos directo, un terminal axial defectuoso puede afectar la alineación de las ruedas, provocando un desgaste acelerado y desigual en los neumáticos.
- Dificultad para Maniobrar: Si notas que el coche es más difícil de controlar o que la dirección se siente 'pesada' o imprecisa, especialmente en curvas o al estacionar, el terminal axial podría ser el culpable.
Cómo Identificar Holgura en el Terminal Axial
Puedes realizar una comprobación preliminar si sospechas que hay holgura en el terminal axial:
- Levanta la parte delantera del vehículo con un gato hidráulico y asegúralo correctamente con caballetes para que las ruedas delanteras queden suspendidas en el aire.
- Sujeta la rueda con ambas manos en las posiciones de las 3 y las 9 en punto (como si sujetaras un volante).
- Intenta mover la rueda de lado a lado, aplicando fuerza para empujarla hacia adentro y hacia afuera del coche.
- Si sientes un movimiento excesivo o un chasquido en el área de la rótula interna (donde el terminal axial se une a la cremallera), esto indica holgura en el terminal axial.
Una prueba de conducción también puede revelar problemas. En una zona segura, presta atención a la respuesta del volante. Si se siente 'suelto' o impreciso al girar, podría haber holgura. Para una evaluación definitiva y segura, siempre es recomendable acudir a un mecánico profesional.
Consecuencias de un Terminal Axial Suelto
Ignorar un terminal axial con juego puede tener serias repercusiones. No solo compromete la capacidad de conducción precisa, haciendo que el vehículo sea menos seguro en maniobras evasivas o curvas, sino que también puede causar:
- Conducción imprecisa y peligrosa.
- Vibraciones incómodas en el volante.
- Ruidos molestos al girar.
- Mayor desgaste en otros componentes del sistema de dirección y suspensión debido a la tensión adicional.
- Riesgo de una falla mecánica más grave, donde el terminal axial podría romperse, resultando en una pérdida total del control de la dirección.
- Mayores costos de reparación a largo plazo si el problema afecta a otras partes.
¿Cuándo Cambiar el Terminal Axial?
El reemplazo del terminal axial debe considerarse seriamente si:
- Experimentas cualquiera de los síntomas mencionados (dirección imprecisa, ruidos, vibraciones).
- Una inspección profesional revela holgura, desgaste o daño.
- Como parte del mantenimiento preventivo en vehículos de alto kilometraje, especialmente si otros componentes de la dirección muestran desgaste.
- Después de un accidente que haya afectado la parte delantera del vehículo, incluso si no hay síntomas inmediatos, para asegurar que no haya daños ocultos.
- Siguiendo las recomendaciones específicas del fabricante del vehículo, si las hubiera.
Carga Axial vs. Carga Radial
Relacionado con el concepto de movimiento axial, encontramos las fuerzas que actúan sobre los componentes del coche, conocidas como cargas. Las dos categorías principales son la carga axial y la carga radial.
Carga Axial
Como su nombre sugiere, una carga axial es una fuerza que actúa en la misma dirección que el eje o el componente sobre el que se aplica. Piensa en ella como una fuerza de 'empuje' o 'tirón' a lo largo del eje. Un ejemplo claro en un coche es la fuerza lateral que experimentan los rodamientos de las ruedas cuando el vehículo gira en una esquina. Aunque el peso del coche empuja hacia abajo (carga radial), la inercia y la fricción generan una fuerza lateral significativa que actúa a lo largo del eje de la rueda. Otro ejemplo podría ser la fuerza de empuje generada por la presión del embrague sobre el cigüeñal en algunos diseños.
Carga Radial
La carga radial, por otro lado, es una fuerza que actúa perpendicularmente al eje. Es la fuerza que intenta 'aplastar' o 'doblar' el componente en relación con su centro. El ejemplo más obvio de carga radial en un coche es el propio peso del vehículo, que empuja hacia abajo a través de los rodamientos de las ruedas y otros componentes de la suspensión y transmisión. También las fuerzas generadas por las irregularidades de la carretera son principalmente cargas radiales.
Generalmente, los rodamientos y componentes mecánicos están diseñados para soportar cargas radiales más altas que cargas axiales, ya que las fuerzas radiales suelen tener el soporte completo de la pista de rodadura del rodamiento, mientras que las cargas axiales a menudo solo tienen un compromiso parcial. Sin embargo, el diseño de algunos rodamientos, como ciertos tipos de rodamientos de bolas con ángulos de contacto específicos (por ejemplo, 45 grados), permite que tengan capacidades de carga similares tanto en dirección radial como axial.
Comprender la diferencia entre carga axial y radial es fundamental para la selección adecuada de rodamientos y otros componentes en el diseño automotriz, asegurando que puedan soportar las fuerzas a las que estarán sometidos durante la operación normal del vehículo.
Preguntas Frecuentes sobre el Juego y la Carga Axial
Aquí respondemos algunas dudas comunes sobre estos conceptos:
¿Qué es el juego axial en un coche?
Es el movimiento máximo lateral o longitudinal de un componente (como un eje, un cigüeñal, o un rodamiento) en relación con su eje central.
¿Dónde se encuentra el juego axial en mi vehículo?
Se encuentra en varios sistemas con partes giratorias o deslizantes, incluyendo los amortiguadores, el cigüeñal del motor, y los rodamientos de las ruedas, entre otros.
¿Cómo sé si el terminal axial de dirección está dañado o tiene juego?
Los signos comunes incluyen ruidos al girar, vibración en el volante (especialmente a alta velocidad), sensación de holgura en la dirección, desgaste irregular de los neumáticos y dificultad para maniobrar. Puedes intentar mover la rueda lateralmente con el coche levantado o notar un volante 'suelto' al conducir.
¿Qué pasa si ignoro un terminal axial suelto?
Ignorarlo compromete la seguridad al hacer la dirección imprecisa, puede causar desgaste acelerado en otros componentes de la dirección/suspensión, y aumenta el riesgo de una falla catastrófica con pérdida de control.
¿Cuál es la diferencia entre carga axial y carga radial?
La carga axial es una fuerza que actúa a lo largo del eje de un componente (ej. fuerza lateral al girar), mientras que la carga radial es una fuerza que actúa perpendicularmente al eje (ej. el peso del vehículo).
¿Es normal tener algo de juego axial?
Sí, un cierto grado de juego axial es normal y a menudo necesario para el funcionamiento correcto de los componentes. El problema surge cuando el juego excede las tolerancias especificadas por el fabricante, lo que indica desgaste o daño.
Conclusión
El juego axial y la carga axial son conceptos fundamentales que describen movimientos y fuerzas que operan constantemente dentro de tu vehículo. Desde el giro vital del cigüeñal hasta la absorción de impactos de los amortiguadores y la precisión de la dirección garantizada por el terminal axial, estos principios mecánicos son invisibles pero cruciales para la seguridad y el rendimiento. Prestar atención a los síntomas que indican un juego excesivo en componentes clave como el terminal axial de la dirección y entender las fuerzas que actúan sobre las partes de tu coche te permite anticipar problemas y asegurar que tu vehículo se mantenga en óptimas condiciones. Un mantenimiento adecuado y la revisión periódica por parte de profesionales son la mejor garantía para disfrutar de una conducción segura y eficiente, sabiendo que hasta los movimientos más pequeños y las fuerzas ocultas están bajo control.
