Arneses de Cables: El Corazón de la Línea Blanca

Detrás de cada función que realiza tu lavadora, refrigerador o microondas, existe una compleja red de cables organizados. Estos conjuntos de cables, conocidos como arneses o mazos de cables, son mucho más que simples conexiones; son sistemas diseñados meticulosamente para transmitir energía e información de manera eficiente y segura dentro de espacios confinados. Si bien a menudo se asocian con industrias como la automotriz o aeroespacial, su papel en la línea blanca es igualmente crítico, asegurando que cada componente de tu electrodoméstico funcione correctamente.

https://www.youtube.com/watch?v=f3zHGzCp-l0

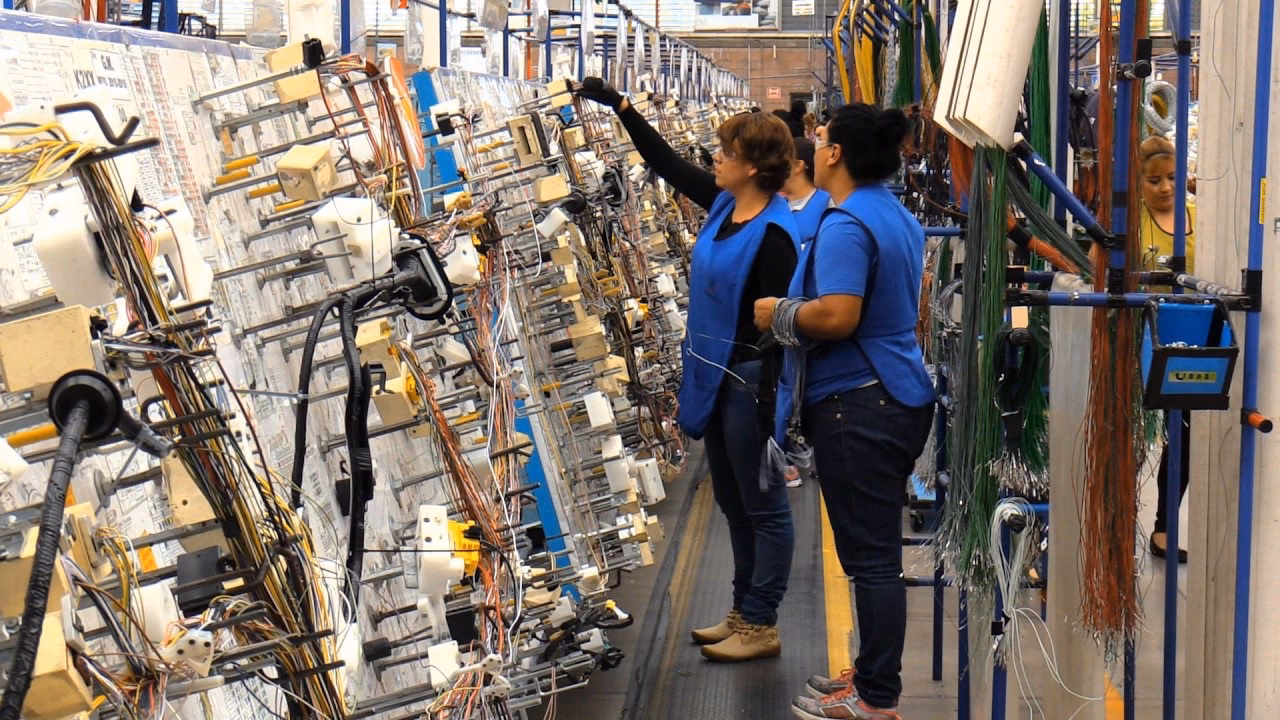

Un arnés de cables agrupa múltiples cables individuales en un solo paquete organizado. Esto no solo simplifica la instalación, sino que también protege los cables del desgaste, el calor, la humedad y otros factores ambientales dentro del aparato. La complejidad de un arnés varía enormemente dependiendo de la función del electrodoméstico y la cantidad de componentes que necesita conectar. Desde la simple luz interior de un refrigerador hasta los complejos sistemas de control de una lavadora moderna, la calidad y el diseño del arnés son fundamentales.

El Proceso Detrás del Arnés Perfecto

La fabricación de un arnés de cables de alta calidad es un proceso detallado que implica varias etapas clave, cada una con sus propios desafíos y controles de calidad para minimizar los defectos.

Diseño, Investigación y Desarrollo

Todo comienza en la fase de diseño. Los ingenieros determinan los tipos de cables necesarios basándose en los requisitos de energía y datos del electrodoméstico. Los diseñadores deben considerar las limitaciones de espacio dentro del aparato. Un arnés no solo debe contener todos los cables, sino que también debe encajar perfectamente sin doblarse excesivamente o interferir con otros componentes. El uso de software de modelado 3D es crucial en esta etapa para visualizar el arnés en su entorno final y prevenir problemas de enrutamiento o interferencia antes de cortar el primer cable. Esta fase es vital para la funcionalidad y la integración.

La Importancia del Prototipado

Una vez que el diseño está completo, se crea un prototipo funcional. Este prototipo es una versión física del arnés que permite a los ingenieros probar su ajuste, forma y funcionamiento en un entorno real o simulado. La inspección y medición precisas del prototipo son esenciales, comparándolo con los planos CAD originales. Si el prototipo no cumple con las especificaciones, se revisa o desecha. Corregir errores en esta etapa temprana ahorra tiempo y costos significativos en la producción a gran escala.

Inspección de Componentes Entrantes

La calidad del producto final depende directamente de la calidad de sus componentes. Antes de que comience el ensamblaje, el alambre y los conectores suministrados deben ser inspeccionados rigurosamente. Se verifica el calibre del cable para asegurar que cumple con las especificaciones de corriente. Los conectores se examinan en busca de daños y se mide la distancia entre las terminales para evitar problemas de conexión o cortocircuitos. Un sistema digital para registrar estas inspecciones es útil, especialmente si se encuentran componentes defectuosos que requieren documentación.

El Ensamblaje: Donde la Precisión Manual y Automática se Unen

El ensamblaje es a menudo la etapa más intensiva en mano de obra y, por lo tanto, donde es más probable que ocurran defectos si no se siguen procesos estrictos. El proceso generalmente incluye:

• Corte y Marcado: Las máquinas automáticas cortan los cables a la longitud exacta especificada en el diseño y los marcan para su identificación.
• Pelado del Aislamiento: Se retira una porción del aislamiento en los extremos del cable para exponer el conductor. Este proceso, a menudo manual, requiere precisión; un pelado excesivo puede dañar el conductor, mientras que uno insuficiente puede impedir una conexión adecuada. El uso de lupas o sistemas de aumento ayuda a garantizar que el cable expuesto esté intacto.
• Engarzado (Crimping): Se fijan contactos o terminales a los extremos pelados del cable. El engarzado correcto es crucial para una conexión eléctrica fiable y mecánicamente fuerte. Un engarzado incorrecto (demasiado apretado o flojo) puede causar problemas de continuidad o que el cable se suelte. La inspección visual y pruebas de tracción en los engarzados son pasos de control de calidad esenciales.
• Inserción de Terminales y Sellado: Los cables con terminales engarzados se insertan en los conectores plásticos o se sellan, a veces mediante soldadura. Dado que los componentes son cada vez más pequeños, el uso de microscopios puede ser necesario para asegurar la correcta inserción y soldadura, evitando daños a las terminales o al conector.

La reducción de defectos en esta etapa se logra mediante estaciones de trabajo bien iluminadas, herramientas calibradas, capacitación del personal y sistemas de inspección en línea.

Pruebas Rigurosas: El Veredicto Final

Una vez ensamblado, cada arnés de cables debe someterse a pruebas exhaustivas para garantizar su funcionamiento correcto y, lo que es más importante, su seguridad eléctrica. Las pruebas comunes incluyen:

• Prueba de Continuidad: Verifica que cada cable tenga una conexión eléctrica continua de un extremo a otro y que no haya cortocircuitos entre cables adyacentes.
• Prueba de Megaohmios (Aislamiento): Mide la resistencia del aislamiento entre los cables para asegurar que no haya fugas de corriente, un factor crítico para la seguridad.
• Prueba de Tracción: Verifica la resistencia mecánica de los engarzados, asegurando que los cables no se suelten del conector bajo tensión.
• Inspección Visual Final: Una última revisión con aumento para identificar cualquier daño físico, cable mal enrutado o terminales incorrectamente insertadas que puedan haber pasado desapercibidos en etapas anteriores.

Estas pruebas son la última oportunidad para detectar y corregir cualquier problema antes de que el arnés se instale en el electrodoméstico. Un arnés que no pasa estas pruebas no llega al producto final.

Preguntas Frecuentes sobre Arneses de Cables en Electrodomésticos

Aquí respondemos algunas dudas comunes sobre estos componentes esenciales:

¿Por qué se usan arneses en lugar de cables individuales?

Los arneses organizan y protegen los cables, facilitan y aceleran el ensamblaje en la fábrica, reducen el riesgo de errores de conexión y mejoran la seguridad al mantener los cables ordenados y protegidos dentro del espacio limitado del electrodoméstico.

¿Qué tipo de defectos son comunes en los arneses?

Los defectos más comunes ocurren durante el ensamblaje manual e incluyen cables cortados o pelados incorrectamente, engarzados defectuosos (sueltos o dañados), cables insertados en la posición incorrecta dentro de un conector, y daños en el aislamiento o en el propio conector.

¿Cómo se garantiza la calidad de un arnés?

Mediante un proceso riguroso que incluye diseño cuidadoso, prototipado y prueba, inspección de componentes entrantes, controles de calidad en cada paso del ensamblaje (incluyendo el uso de herramientas de precisión e inspección visual con aumento), y pruebas eléctricas y mecánicas finales exhaustivas.

¿Son los arneses específicos para cada modelo de electrodoméstico?

Generalmente sí. Los arneses se diseñan a medida para adaptarse a las necesidades específicas de conexión, el diseño interno y las limitaciones de espacio de cada modelo particular de electrodoméstico. No son componentes genéricos intercambiables.

¿Qué impacto tiene un arnés defectuoso?

Un arnés defectuoso puede causar una amplia gama de problemas, desde fallas intermitentes o completas del electrodoméstico, problemas de seguridad (como cortocircuitos o riesgos de incendio debido a aislamiento dañado o conexiones sueltas), hasta una vida útil reducida del aparato. La confiabilidad del arnés es clave para la seguridad y durabilidad del producto final.

Conclusión

Aunque a menudo invisibles para el usuario final, los arneses de cables son componentes fundamentales en la fabricación de electrodomésticos modernos. Su diseño, ensamblaje y prueba son procesos complejos que requieren precisión y atención al detalle en cada paso. La inversión en calidad y la implementación de métodos para la disminución de defectos no solo garantizan el correcto funcionamiento y la seguridad de aparatos esenciales como lavadoras y refrigeradores, sino que también contribuyen a su durabilidad y a la satisfacción del cliente. La próxima vez que uses un electrodoméstico, recuerda la ingeniería oculta que hace posible su operación.
