Crea tu Circuito Eléctrico: Guía Fácil

Si alguna vez te preguntaste cómo se genera la electricidad que impulsa la mayoría de los dispositivos con los que convivimos, si tienes pensado crear un circuito eléctrico y no sabes por dónde empezar, o si, simplemente, eres de aquellos curiosos que se cuestionan la vida moderna, estás en el lugar correcto. En este artículo te enseñaremos qué es y cómo hacer una maqueta de un circuito eléctrico en unos simples pasos, utilizando materiales comunes y entendiendo los principios básicos que hacen funcionar gran parte de nuestra tecnología.

La electricidad es una fuerza omnipresente en nuestro día a día, desde la luz que ilumina nuestras habitaciones hasta el funcionamiento de nuestros teléfonos y computadoras. Comprender cómo se mueve y cómo se utiliza a través de un circuito eléctrico es una habilidad fundamental y un proyecto educativo apasionante. Construir un modelo simple no solo te dará una visión práctica, sino que también desmitificará este concepto a menudo abstracto.

¿Qué es un Circuito Eléctrico Básico?

Lo primero que debes saber para entender cómo hacer un circuito eléctrico es que son fundamentales en nuestra vida diaria, ya que alimentan una variedad de dispositivos y sistemas. Desde encender una lámpara hasta cargar nuestro teléfono móvil, los circuitos eléctricos están presentes en todas partes. Un circuito eléctrico es, en esencia, una ruta cerrada que permite que la corriente fluya desde una fuente de energía, atraviese uno o varios componentes (cargas) donde realiza un trabajo útil, y luego regrese a la fuente. Este flujo continuo de electrones a lo largo de esta ruta es lo que conocemos como corriente eléctrica, y es indispensable para el funcionamiento de cualquier dispositivo electrónico o eléctrico.

Para entenderlo de una forma más sencilla, podemos imaginar el circuito eléctrico como un sistema de carreteras por el que los electrones, que son las partículas cargadas eléctricamente, pueden circular. A lo largo de este sistema de carreteras, encuentran puntos donde se detienen para realizar un trabajo, como iluminar una bombilla o mover un motor, antes de regresar a su punto de partida para iniciar el ciclo nuevamente.

Ahora, veamos los componentes clave que conforman esta "carretera" eléctrica:

• Fuente de Energía: Es el punto de origen de los electrones y la fuerza que los impulsa a moverse. En nuestra maqueta, será una batería, que genera una diferencia de potencial (voltaje) que "empuja" a los electrones.
• Conductores: Son los "caminos" o "carreteras" por donde viajan los electrones. Generalmente son alambres hechos de materiales que permiten el fácil paso de la corriente, como el cobre. Deben formar un camino continuo.
• Carga o Receptor: Es el dispositivo que utiliza la energía eléctrica para realizar un trabajo, transformándola en otra forma de energía (luz, calor, movimiento). En nuestro proyecto, la carga será una pequeña bombilla o un LED.
• Interruptor: Actúa como un "semáforo" en la carretera. Permite abrir o cerrar el circuito. Cuando el interruptor está cerrado, la ruta está completa y la corriente puede fluir. Cuando está abierto, la ruta se interrumpe y el flujo de corriente se detiene.

Para que un circuito funcione, debe estar cerrado. Esto significa que debe haber un camino continuo desde el polo positivo de la fuente de energía, a través de los conductores, la carga y el interruptor (si está cerrado), hasta el polo negativo de la fuente. Si el camino está roto en algún punto (circuito abierto), la corriente no puede circular y la carga no funcionará.

¿Por Qué Construir una Maqueta de Circuito?

Construir una maqueta de circuito eléctrico básico es una excelente manera de visualizar y entender conceptos que de otra manera podrían parecer abstractos. Es un proyecto práctico, educativo y divertido, ideal para estudiantes, aficionados o simplemente para aquellos curiosos sobre cómo funcionan las cosas. Te permite ver de primera mano cómo la conexión correcta de los componentes permite el flujo de la energía y cómo un simple interruptor puede controlarla. Además, fomenta la habilidad manual y la resolución de problemas, ya que deberás asegurarte de que todas las conexiones sean correctas para que el circuito funcione.

Material Necesario para una Maqueta de Circuito Eléctrico Simple

Ahora que sabes qué es un circuito eléctrico y por qué es útil construir un modelo, llegó el momento de planificar qué tipo de circuito quieres crear. Para un circuito básico que encienda una luz, necesitarás los siguientes elementos. Son fáciles de conseguir en ferreterías, tiendas de electrónica o incluso en casa con algunos elementos reciclados:

• Base para la maqueta: Una hoja de cartón resistente, una tabla fina de madera, o incluso un trozo de cartulina gruesa. Servirá como soporte para montar todos los componentes.
• Alambres conductores: Cables finos con el recubrimiento de plástico. Necesitarás varios trozos de diferentes longitudes. Puedes usar cable telefónico viejo o cable eléctrico de baja tensión. Asegúrate de pelar los extremos para exponer el metal conductor.
• Fuente de energía: Una batería pequeña (como una pila AA, AAA, o una pila de 9V). La elección dependerá de la bombilla o LED que uses. Para LEDs, una o dos pilas AA o AAA suelen ser suficientes. Para bombillas pequeñas de linterna, puede que necesites más pilas o una de 9V.
• Soporte para la batería: Opcional pero muy útil para asegurar la batería y facilitar las conexiones. Si no tienes uno, puedes usar cinta adhesiva o clips para sujetar los alambres a los polos de la batería.
• Carga: Una o varias bombillas pequeñas o LEDs (Diodos Emisores de Luz). Los LEDs son más eficientes y duran más, pero requieren conectar el polo positivo (ánodo, pata más larga) y negativo (cátodo, pata más corta) correctamente. Las bombillas pequeñas suelen funcionar en cualquier dirección.
• Soporte para la bombilla/LED: Opcional, facilita la conexión y fijación de la luz. Para LEDs, puedes simplemente doblar sus patas para fijarlos.
• Interruptor: Un interruptor simple de palanca o pulsador. También puedes improvisar uno con un par de clips metálicos y un trozo de cartón.
• Material de fijación: Cinta adhesiva (idealmente cinta de electricista, pero cinta normal funciona para fijar alambres a la base), pegamento, chinchetas o clips para papel para sujetar los alambres a la base o hacer conexiones temporales.
• Herramientas: Pelacables o unas tijeras pequeñas (con cuidado) para pelar los extremos de los alambres, y posiblemente un destornillador pequeño si el interruptor o los soportes lo requieren.
• Rotuladores y etiquetas: (Opcional) Para dibujar el esquema en la base e identificar los componentes y las conexiones.

Es útil dibujar primero el diseño del circuito en la base con un rotulador para tener una guía visual antes de empezar a colocar los componentes y hacer las conexiones.

Paso a Paso para Construir tu Maqueta de Circuito Eléctrico

Crear un circuito eléctrico puede parecer desafiante al principio, pero con paciencia y comprensión de los principios básicos, cualquiera puede convertirse en un constructor de circuitos aficionado. Sigue estos pasos cuidadosamente:

Paso 1: Preparación de la Base y Diseño

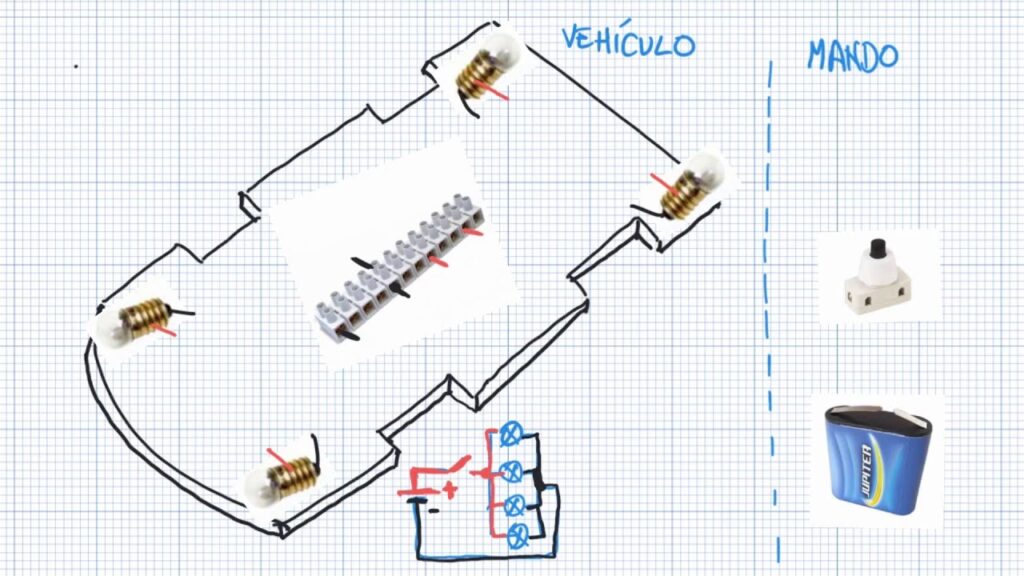

Toma la hoja de cartón o la base elegida. Decide dónde colocarás cada componente: la batería, el interruptor y la(s) bombilla(s)/LED(s). Dibuja un esquema simple en la base marcando la posición de cada elemento y las líneas que representarán los alambres conectándolos. Esto te ayudará a visualizar el circuito antes de empezar a conectar físicamente.

Paso 2: Posicionar los Componentes

Fija la fuente de energía (la batería, idealmente en su soporte si tienes uno) en el lugar designado en tu diseño. Usa cinta adhesiva para asegurarla si no tienes soporte. Luego, coloca el interruptor y la(s) bombilla(s) o LED(s) en sus respectivas posiciones, fijándolos también con cinta o pegamento si es necesario.

Paso 3: Preparar los Alambres Conductores

Mide los tramos de alambre necesarios para conectar cada componente según tu diseño. Añade un pequeño extra a la longitud para poder pelar los extremos cómodamente. Con el pelacables (o con mucho cuidado con las tijeras), retira aproximadamente 1-2 cm del recubrimiento de plástico en cada extremo de los alambres que usarás. Esto dejará expuesto el metal conductor, que es lo que hará la conexión eléctrica.

Paso 4: Realizar las Conexiones

Este es el paso crucial. Sigue tu diseño y conecta los componentes con los alambres pelados. Recuerda que el circuito debe ser una ruta cerrada.

• Conecta un alambre desde uno de los polos de la batería (por ejemplo, el positivo) a uno de los terminales del interruptor.
• Conecta otro alambre desde el otro terminal del interruptor a uno de los terminales de la carga (la bombilla o el LED). Si usas un LED, asegúrate de conectar el ánodo (pata más larga) al alambre que viene del interruptor (que a su vez viene del polo positivo de la batería, a través del interruptor).
• Conecta un tercer alambre desde el otro terminal de la carga (la bombilla, o el cátodo del LED, pata más corta) al otro polo de la batería (el negativo).

Para hacer las conexiones, puedes simplemente enrollar el extremo pelado del alambre alrededor del terminal del componente o usar clips de papel o chinchetas para sujetar los alambre a los terminales de la batería o a las patas de los componentes si estos no tienen terminales específicos.

Paso 5: Asegurar las Conexiones y la Maqueta

Una vez que hayas conectado todos los alambres, revisa que las conexiones estén firmes. Los alambres pelados deben estar en contacto directo con los terminales de los componentes o los polos de la batería. Usa cinta adhesiva para asegurar los alambres a la base y mantener el orden de tu diseño. Esto también ayuda a evitar que las conexiones se suelten accidentalmente.

Paso 6: Pruebas y Ajustes

Con todas las conexiones hechas y aseguradas, es el momento de la verdad. Cierra el interruptor (ponlo en la posición de "encendido"). Si todo está conectado correctamente y la fuente de energía tiene carga, la bombilla o el LED deberían encenderse. Si no se enciende, no te desesperes. Revisa cuidadosamente cada conexión. Asegúrate de que los alambres estén bien pelados y haciendo buen contacto. Verifica la polaridad si estás usando un LED. Comprueba que la batería tenga carga. Revisa que el interruptor funcione correctamente. A menudo, el problema es una conexión suelta o incorrecta.

Consejos Adicionales para una Maqueta Didáctica y Segura

Crear un circuito eléctrico no sólo te proporcionará conocimientos prácticos, sino que también fomentará tu curiosidad sobre el funcionamiento de la electricidad. Si ya te has animado a crear tu proyecto, te dejamos algunos consejos para aprender y divertirte un poco más:

• Decora tu base: Haz que tu maqueta sea visualmente atractiva. Puedes dibujar el entorno donde se usaría el circuito (por ejemplo, una casa con luces, un semáforo).
• Usa códigos de color: Si tienes alambres de diferentes colores, úsalos de manera consistente. Por ejemplo, rojo para el polo positivo y negro para el negativo. Esto facilita seguir el camino de la corriente.
• Etiqueta los componentes: Escribe el nombre de cada componente (Batería, Interruptor, Bombilla) al lado en la base. Si es un proyecto educativo, esto ayuda a identificar y comprender la función de cada parte.
• Comprende los símbolos: Investiga los símbolos gráficos que se usan en los diagramas eléctricos para representar cada componente (batería, interruptor, resistencia/bombilla, etc.). Intenta dibujar el diagrama simbólico de tu circuito al lado de la maqueta física.
• Experimenta (con precaución): Una vez que tu circuito básico funcione, puedes intentar añadir otra bombilla en serie o en paralelo (investiga la diferencia) o probar con diferentes tipos de interruptores. ¡Siempre con baterías pequeñas y bajo supervisión si eres principiante!
• La seguridad es primordial: Aunque estamos trabajando con bajo voltaje de baterías, es una buena práctica adquirir hábitos seguros. Siempre apaga la fuente de energía (desconecta la batería o abre el interruptor si lo usas como interruptor principal) antes de realizar cualquier ajuste, modificación o reparación en el circuito.

Preguntas Frecuentes sobre Maquetas de Circuitos Eléctricos

¿Es seguro hacer esta maqueta?

Sí, es muy seguro, siempre y cuando uses fuentes de energía de bajo voltaje como pilas AA, AAA o una batería de 9V. El voltaje es demasiado bajo para causar daño. Sin embargo, es importante no cortocircuitar la batería (conectar directamente el polo positivo al negativo con un alambre), ya que puede calentarse.

¿Puedo usar cualquier tipo de alambre?

Debes usar alambre conductor, típicamente de cobre o aluminio. El alambre aislado (recubierto de plástico) es ideal por seguridad y facilidad de manejo. Los clips de papel metálicos o el papel de aluminio también pueden conducir electricidad, pero son menos prácticos para un circuito completo.

¿Por qué mi bombilla/LED no enciende?

Los problemas más comunes son:

• Conexiones sueltas o incorrectas.
• Alambres no pelados correctamente (el plástico aísla el contacto).
• La batería está agotada.
• La bombilla está fundida o el LED está conectado al revés (los LEDs solo funcionan en una dirección).
• El interruptor está abierto.
• El circuito no está cerrado en algún punto.

Revisa cada conexión y componente paso a paso.

¿Cómo sé qué bombilla o LED usar con mi batería?

Las bombillas y LEDs tienen un voltaje nominal para el que están diseñados. Usar un voltaje mucho mayor puede quemarlos, y uno mucho menor puede no ser suficiente para encenderlos. Para maquetas simples con pilas AA/AAA (1.5V cada una), un LED común (suelen funcionar con 2-3V) o una bombilla pequeña de linterna de 1.5V o 3V son buenas opciones. Si usas un LED con más de una pila AA/AAA o con una batería de 9V, es recomendable añadir una resistencia en serie para proteger el LED (esto ya sería un circuito un poco más avanzado).

¿Puedo poner varias bombillas?

Sí, puedes conectar varias bombillas. Puedes hacerlo en serie (una detrás de otra, formando un solo camino) o en paralelo (cada bombilla en un camino independiente conectado a los mismos puntos del circuito principal). La forma en que las conectes afectará cómo se distribuye el voltaje y la corriente, y cómo brillarán las bombillas.

Construir una maqueta de circuito eléctrico es un proyecto gratificante que te proporcionará una comprensión práctica de uno de los principios fundamentales de la física y la tecnología. Con pocos materiales y siguiendo estos pasos, podrás crear tu propio circuito funcional y, lo que es más importante, entender la magia detrás de la electricidad que ilumina nuestro mundo.
