¿Cómo van acomodados los fusibles de un carro?

Los fusibles son pequeños pero esenciales guardianes de la compleja red eléctrica de tu automóvil. Aunque a menudo pasan desapercibidos, su correcto funcionamiento es vital para proteger desde las luces interiores hasta sistemas críticos como la bomba de combustible. Entender cómo están acomodados y cómo manejarlos puede ahorrarte dolores de cabeza y costosas reparaciones, siendo una habilidad básica de mantenimiento que todo propietario de vehículo debería conocer.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

La disposición de los fusibles dentro de sus cajas está diseñada específicamente por el fabricante del vehículo para proteger circuitos particulares. No existe un único "acomodo" universal; la organización varía enormemente entre diferentes modelos y marcas de autos. Por ello, la información más precisa sobre el lugar y la función de cada fusible en tu vehículo siempre se encuentra en el manual de usuario.

¿Qué Son los Fusibles de un Carro y Por Qué Son Importantes?

En esencia, los fusibles de un carro actúan como dispositivos de seguridad pasiva. Son pequeñas piezas diseñadas para ser el punto más débil en un circuito eléctrico cuidadosamente calculado. Su función principal es muy simple pero crucial: proteger los sistemas eléctricos del vehículo de daños catastróficos causados por una sobretensión o, más comúnmente, un cortocircuito. Cuando la corriente eléctrica que pasa por un circuito excede el nivel seguro para los componentes conectados (como una radio, una luz, un motor de limpiaparabrisas o una bomba de combustible), el pequeño filamento conductor dentro del fusible se calienta rápidamente y se derrite o "funde".

Al fundirse, el fusible interrumpe instantáneamente el flujo de electricidad en ese circuito específico. Esto detiene la corriente excesiva y peligrosa antes de que pueda alcanzar y dañar componentes más sensibles y costosos del vehículo, como módulos de control electrónicos, cableado o motores. En lugar de que se queme una parte cara del sistema, solo se sacrifica el fusible, una pieza relativamente económica y fácil de reemplazar. Es por esto que los fusibles son una primera línea de defensa indispensable en el sistema eléctrico de cualquier automóvil moderno.

Identificando los Fusibles: Colores, Números y Amperaje

Una de las características más distintivas de los fusibles de carro es su variedad de colores. Estos colores no son elegidos al azar; son un código estandarizado a nivel internacional que indica el amperaje máximo que el fusible puede soportar de forma continua antes de que su filamento interno se funda. Además del color, en la parte superior de cada fusible, encontrarás un número claramente inscrito. Este número es la confirmación directa del valor de amperaje del fusible.

La combinación de color y el número te dicen exactamente cuánta corriente, medida en amperios (A), puede pasar de forma segura por ese fusible. Es absolutamente crucial reemplazar un fusible fundido por uno nuevo que tenga exactamente el mismo valor de amperaje. Utilizar un fusible con un amperaje diferente, especialmente uno mayor, es extremadamente peligroso. Un fusible de mayor amperaje no se fundirá a tiempo en caso de una falla, permitiendo que una corriente excesiva fluya y cause daños graves al cableado o a los componentes conectados, aumentando el riesgo de incendio.

Guía de Colores Comunes de Fusibles y su Amperaje

Conocer el código de colores puede ayudarte a identificar rápidamente el valor de un fusible. Aquí te presentamos una guía de los colores de fusibles más comunes y los sistemas típicos que protegen. Recuerda, esta es una referencia general; las asignaciones específicas pueden variar según el fabricante y el modelo del vehículo. Siempre verifica el número impreso en el fusible y consulta el manual de tu carro.

l>

Es fundamental entender que esta tabla proporciona ejemplos de usos comunes. El manual de usuario de tu vehículo es la fuente definitiva de información sobre qué fusible protege qué circuito específico en tu modelo de carro.

¿Dónde se Encuentra la Caja de Fusibles en un Carro?

La caja de fusibles es el lugar central donde se agrupan y organizan los fusibles que protegen los diversos sistemas eléctricos del vehículo. Los fabricantes de automóviles eligen diferentes ubicaciones para estas cajas, y no es raro que un vehículo moderno tenga más de una caja de fusibles para distribuir la carga y organizar los circuitos por secciones (por ejemplo, una bajo el capó para componentes del motor y otra dentro del habitáculo para accesorios y sistemas internos).

Las ubicaciones más típicas donde puedes encontrar una caja de fusibles incluyen:

• Bajo el volante o en el salpicadero: A menudo se encuentra en el lado del conductor, debajo del panel de instrumentos. Puede estar oculta detrás de una tapa o panel decorativo que se retira con cuidado.
• En el umbral de la puerta del conductor: Algunos modelos la sitúan en el lateral del salpicadero, visible solo al abrir la puerta del conductor, oculta tras una pequeña tapa.
• Bajo el capó: Es muy común encontrar una caja de fusibles en el compartimento del motor. Esta caja suele contener fusibles y relés para componentes del motor, luces exteriores, bocina, etc.

La forma más confiable y eficiente de localizar la caja de fusibles (o cajas) en tu vehículo específico es, sin duda, consultando el manual de usuario. El manual no solo te mostrará la ubicación física exacta, sino que también incluirá un diagrama detallado que te permitirá identificar qué fusible corresponde a cada sistema o componente eléctrico de tu auto. Este diagrama es indispensable para diagnosticar cuál fusible necesita ser reemplazado.

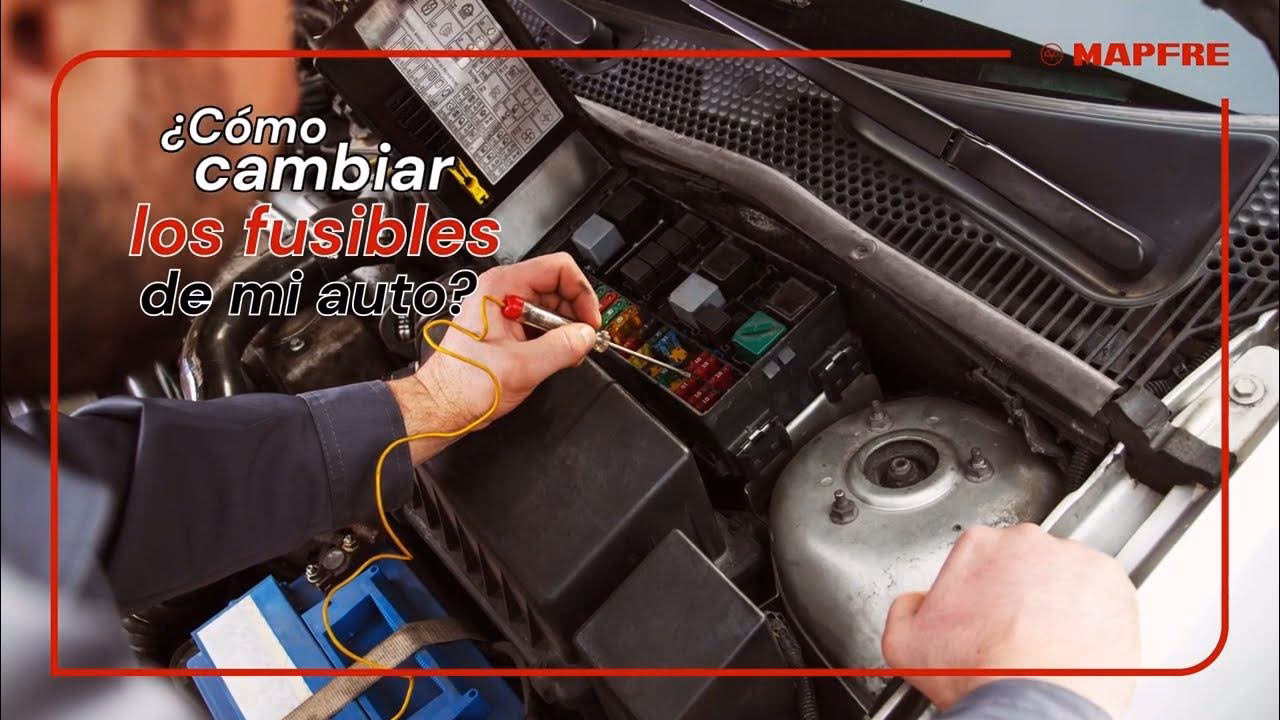

Cómo Cambiar un Fusible Fundido: Un Proceso Sencillo

Cambiar un fusible fundido es una de las reparaciones más simples que puedes realizar en tu automóvil. No requiere herramientas complicadas (más allá de las que ya suelen venir con el auto) y puede solucionar rápidamente problemas comunes como una luz interior que no enciende o una toma de corriente que no funciona. Aquí te detallamos los pasos a seguir:

Paso 1: Prepara el Vehículo y Localiza el Fusible

Lo primero es asegurarse de que el vehículo esté completamente apagado. Retira la llave del contacto para evitar cualquier riesgo eléctrico. Luego, consulta el manual de usuario para localizar la caja de fusibles pertinente al sistema que está fallando. Usa el diagrama en el manual o en la tapa de la caja de fusibles para identificar la posición exacta del fusible sospechoso.

Paso 2: Accede a la Caja de Fusibles

Una vez localizada la caja de fusibles, deberás retirar la tapa de plástico que la cubre. Dependiendo de la ubicación, esta tapa puede tener clips, pestañas o incluso algún tornillo que necesites soltar. Retírala con cuidado para no romper las pestañas. En el reverso de esta tapa, a menudo encontrarás un diagrama que es una copia del diseño de los fusibles en la caja, lo cual es muy útil si no tienes el manual a mano.

Paso 3: Identifica Visualmente el Fusible Dañado

Examina el fusible que identificaste en el diagrama. Un fusible fundido es generalmente fácil de reconocer: el pequeño filamento metálico visible a través del plástico transparente (o de color translúcido) estará roto, quemado o derretido. Un fusible en buen estado tendrá este filamento intacto, formando una pequeña curva continua. Puedes ayudarte de una pequeña linterna para ver mejor los filamentos, especialmente en fusibles pequeños.

Paso 4: Retira el Fusible Fundido con la Herramienta Correcta

Para extraer el fusible dañado de su ranura de forma segura y sin dañar los contactos, es indispensable utilizar las pinzas especiales diseñadas para fusibles de automóvil. Estas pinzas son de plástico y suelen venir incluidas con el vehículo, a menudo guardadas dentro de la propia caja de fusibles o adheridas al reverso de su tapa. Engancha el fusible con las pinzas y tira de él hacia arriba con una fuerza suave pero firme. Evita usar herramientas metálicas como alicates o destornilladores, ya que podrías dañar la caja de fusibles o causar un cortocircuito.

Paso 5: Selecciona y Reemplaza el Fusible

Toma un fusible nuevo que sea del mismo tipo (el tamaño físico debe ser el mismo, como mini, estándar o maxi) y, lo más importante, del mismo valor de amperaje exacto que el fusible que retiraste. Verifica cuidadosamente el número impreso en la parte superior del fusible nuevo. Inserta el nuevo fusible en la ranura vacía donde estaba el fundido. Presiona suavemente hacia abajo hasta que sientas que encaja firmemente en su lugar.

Paso 6: Cierra la Caja de Fusibles y Prueba el Sistema

Una vez que el nuevo fusible está instalado, vuelve a colocar la tapa de plástico de la caja de fusibles. Asegúrate de que quede bien cerrada y asegurada para proteger los fusibles del polvo, la suciedad y la humedad, que podrían causar problemas eléctricos a largo plazo.

Finalmente, enciende el vehículo y verifica si el sistema eléctrico que estaba fallando (la luz, la radio, el limpiaparabrisas, etc.) ahora funciona correctamente. Si es así, ¡has logrado reemplazar el fusible con éxito!

¿Por Qué se Funde un Fusible? Entendiendo la Causa

Como ya mencionamos, un fusible se funde intencionadamente para romper un circuito cuando la corriente eléctrica supera un límite seguro. Esto ocurre para proteger los componentes más valiosos del sistema eléctrico. Las causas más comunes por las que un fusible puede fundirse incluyen:

• Sobrevoltaje: Un aumento temporal y peligroso en el voltaje dentro del sistema eléctrico del vehículo.
• Cortocircuito: Ocurre cuando la corriente eléctrica toma un camino no deseado y de muy baja resistencia, generalmente debido a un cableado dañado (aislamiento pelado) que hace contacto directo con otra superficie metálica conectada a tierra o a otro cable. Esto provoca un flujo de corriente extremadamente alto y repentino.
• Sobrecarga: Sucede cuando se conectan demasiados dispositivos o accesorios a un mismo circuito, o cuando un componente en sí mismo comienza a fallar y a demandar más corriente de la normal para funcionar.

Es crucial entender que un fusible fundido es, en la mayoría de los casos, un síntoma de un problema subyacente, no la causa. Si reemplazas un fusible y este se funde de inmediato, esto es una clara señal de que existe un cortocircuito o una sobrecarga persistente en ese circuito que requiere una inspección y reparación más profundas.

¿Cuándo Debo Recurrir a un Taller Profesional?

Aunque cambiar un fusible es una tarea de mantenimiento accesible, hay situaciones en las que es prudente o necesario buscar la ayuda de un técnico automotriz profesional. Si has reemplazado un fusible y este vuelve a fundirse inmediatamente después de ser instalado, esto indica un problema más serio, como un cortocircuito o una sobrecarga que no se resuelve simplemente cambiando el fusible. Intentar reemplazar fusibles repetidamente sin abordar la causa raíz puede ser peligroso y dañar otros componentes.

Asimismo, si no puedes localizar la caja de fusibles, identificar el fusible correcto utilizando el manual y los diagramas, o no te sientes cómodo trabajando con los componentes eléctricos de tu vehículo, es mejor dejar el diagnóstico y la reparación en manos de expertos. Los técnicos de taller tienen el equipo y el conocimiento necesarios para identificar y reparar fallas eléctricas complejas de manera segura y efectiva.

Preguntas Frecuentes sobre Fusibles de Carro

¿Qué pasa si pongo un fusible de mayor amperaje?

Es muy peligroso. Un fusible de mayor amperaje permitirá que pase más corriente de la que el circuito y sus componentes están diseñados para soportar en caso de falla. Esto puede sobrecalentar el cableado, dañar seriamente los dispositivos conectados (como la radio, un módulo de control, etc.) e incluso provocar un incendio en el vehículo. Siempre utiliza el amperaje exacto especificado por el fabricante.

¿El color del fusible realmente importa?

Sí, el color es un código visual estandarizado que te indica el amperaje del fusible. Siempre debes verificar que el color y el número impreso en el fusible nuevo coincidan con el del fusible fundido que estás reemplazando.

¿Puedo poner un fusible al revés?

Los fusibles estándar de automóvil (de tipo cuchilla o de cartucho) no tienen polaridad. Su diseño les permite interrumpir el circuito independientemente de la dirección en la que se inserte la corriente. Por lo tanto, no importa la orientación al insertarlos en la caja de fusibles.

¿Cómo sé cuál fusible está fundido?

Generalmente, puedes identificar un fusible fundido mirando el filamento metálico dentro de su cuerpo transparente. Si el filamento está roto, quemado o derretido, el fusible está fundido. El diagrama en el manual del propietario o en la tapa de la caja de fusibles te ayudará a saber qué fusible protege qué sistema.

¿Dónde encuentro el diagrama de fusibles de mi carro?

El diagrama de fusibles de tu carro se encuentra típicamente en el manual de usuario del vehículo. A veces, una copia reducida o un resumen del diagrama también se encuentra pegado en el reverso de la tapa de la caja de fusibles.

¿Necesito alguna herramienta especial para cambiar un fusible?

Sí, se recomienda usar las pinzas de plástico diseñadas específicamente para extraer fusibles de automóvil. Estas pinzas suelen venir incluidas con el vehículo y se guardan en la caja de fusibles o en su tapa. Usar otras herramientas puede dañar el fusible o la caja de fusibles.

Conclusión

Los fusibles son componentes fundamentales en el sistema eléctrico de tu carro, actuando como la primera línea de defensa contra daños por sobretensión o cortocircuitos. Entender su función, el significado de sus colores y amperaje, saber dónde se encuentra la caja de fusibles en tu vehículo y cómo realizar un reemplazo seguro y correcto utilizando el manual y las pinzas adecuadas, te empodera para solucionar problemas eléctricos menores por ti mismo.

Siempre recuerda la regla de oro: reemplaza un fusible fundido únicamente por uno del mismo amperaje exacto. Si un fusible nuevo se funde inmediatamente, o si no puedes identificar la causa del problema, es una señal de que necesitas la asistencia de un profesional para diagnosticar y reparar la falla eléctrica subyacente. Mantener los fusibles en buen estado y saber cómo manejarlos es clave para el correcto y seguro funcionamiento de todos los sistemas eléctricos de tu automóvil.
