Circuitos en Paralelo: Usos Clave y Ventajas

En el vasto universo de la electricidad y la electrónica, comprender cómo se conectan los componentes es fundamental. Dos configuraciones principales dominan este campo: los circuitos en serie y los circuitos en paralelo. Aunque ambos permiten que la corriente eléctrica fluya, lo hacen de maneras fundamentalmente distintas, ofreciendo características y aplicaciones únicas. Este artículo se centra en los circuitos en paralelo, explorando sus propiedades, cómo funcionan y por qué son la elección predilecta para innumerables aplicaciones cotidianas, desde la red eléctrica de tu hogar hasta los sistemas de tu automóvil.

https://www.youtube.com/watch?v=ygUWI2VsZXRyaWNpZGFkYXV0b21vdHJpeg%3D%3D

A diferencia de los circuitos en serie, donde los componentes se alinean uno tras otro formando un único camino para la corriente, los circuitos en paralelo ofrecen múltiples rutas. Esta diferencia fundamental no solo altera el comportamiento de la corriente y el voltaje, sino que también impacta directamente en la fiabilidad y la funcionalidad del sistema eléctrico.

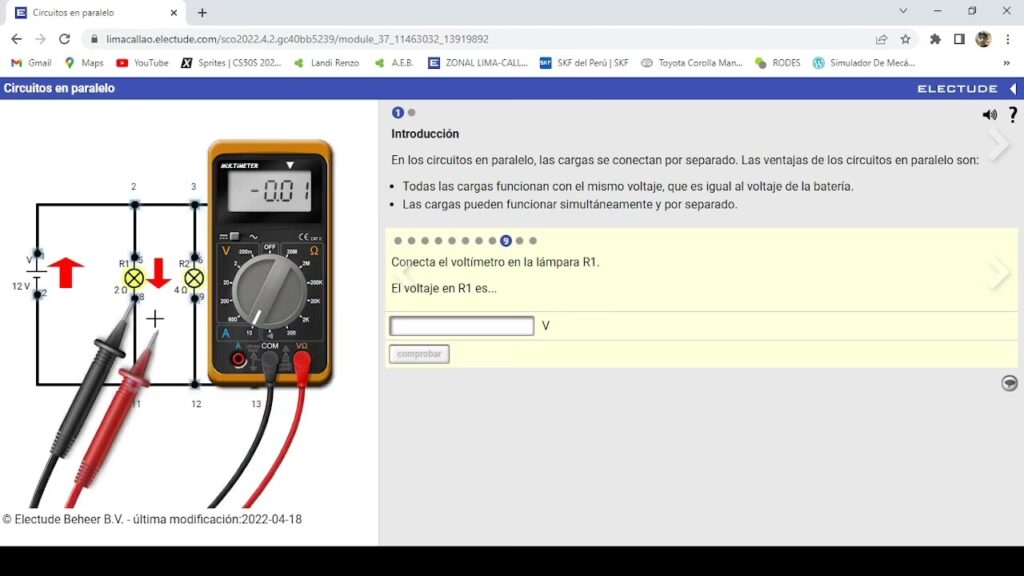

¿Qué Define a un Circuito en Paralelo?

Un circuito en paralelo se caracteriza por conectar sus componentes a través de dos puntos comunes. Imagina una bifurcación en un río donde el agua se divide en varios arroyos, para luego unirse más adelante. En un circuito eléctrico, estos 'arroyos' son las distintas ramas, cada una conteniendo uno o más componentes, y la 'agua' es la corriente eléctrica que se divide para fluir por cada una de ellas. La clave es que cada componente en paralelo tiene una conexión directa a los terminales de la fuente de alimentación.

Esta configuración asegura que el voltaje o la diferencia de potencial a través de cada componente sea el mismo, sin importar cuántos componentes haya o cuál sea su resistencia individual. Esta es una de las características más importantes y distintivas de los circuitos en paralelo, y la que habilita muchas de sus aplicaciones prácticas.

Características Esenciales de los Circuitos en Paralelo

Para comprender a fondo los circuitos en paralelo, es útil detallar sus propiedades clave:

• Voltaje Constante: Como mencionamos, la tensión eléctrica es idéntica en todos los componentes conectados en paralelo. Si la fuente de alimentación es de 12V, cada resistencia, bombilla o dispositivo conectado en paralelo recibirá exactamente 12V.
• Terminaciones Conectadas: Los puntos de entrada de todos los componentes están unidos, y los puntos de salida de todos los componentes también están unidos.
• Múltiples Caminos (Ramas): La corriente eléctrica tiene más de un camino por donde circular. Cada uno de estos caminos alternativos es una "rama" del circuito.
• Corriente Dividida: La corriente total que sale de la fuente de alimentación se divide entre las diferentes ramas del circuito. La cantidad de corriente que pasa por cada rama depende de la resistencia de esa rama (a menor resistencia, mayor corriente). La suma de las corrientes en cada rama es igual a la corriente total que sale de la fuente.
• Resistencia Total Menor: La resistencia equivalente total del circuito en paralelo siempre será menor que la resistencia del componente individual con el valor más bajo. Esto contrasta fuertemente con los circuitos en serie, donde la resistencia total es la suma de las individuales.
• Fácil Modificación y Reparación: Debido a que cada componente opera de manera independiente, es sencillo añadir o quitar componentes sin afectar significativamente el funcionamiento de los demás. Si un componente falla o se daña (como una bombilla que se quema), el resto del circuito puede seguir funcionando.
• Independencia Operativa: Cada componente funciona de forma independiente. Puedes encender o apagar un dispositivo en una rama sin que esto afecte el suministro de energía a los dispositivos en otras ramas (siempre que la fuente pueda suministrar la corriente total requerida).
• Efecto al Añadir Componentes: Añadir más componentes en paralelo (resistencias, dispositivos, etc.) disminuye la resistencia total del circuito. Esto, a su vez, aumenta la corriente total que la fuente debe suministrar (si el voltaje es constante).

El Recorrido de la Corriente y el Cálculo de la Resistencia

Imagina la corriente eléctrica (electrones) llegando a un punto (llamémoslo punto A) donde el cable se divide en varias ramas que conducen a diferentes componentes en paralelo. Los electrones se "reparten" entre estas ramas. La cantidad que toma cada camino depende de la "facilidad" que ese camino le ofrezca, es decir, su resistencia. Una vez que los electrones han pasado por sus respectivos componentes, se vuelven a unir en otro punto (punto B) antes de regresar a la fuente de alimentación.

La intensidad de corriente total (It) que sale de la fuente y llega al punto A se divide en las corrientes individuales (i1, i2, i3, etc.) que fluyen por cada rama. La suma de estas corrientes individuales es igual a la corriente total: It = i1 + i2 + i3 + ...

Cálculo de la Resistencia Equivalente en Paralelo

Calcular la resistencia total o equivalente de un circuito en paralelo es diferente a hacerlo en serie. La idea es encontrar una única resistencia que, si se colocara en el circuito en lugar de todos los componentes en paralelo, permitiría que la misma corriente total fluyera con el mismo voltaje aplicado.

Para el caso de dos resistencias (R1 y R2) conectadas en paralelo, la fórmula es sencilla:

Resistencia Equivalente (Req) = (R1 * R2) / (R1 + R2)

Para más de dos resistencias, la fórmula general se basa en la inversa de la resistencia equivalente. La inversa de la resistencia total es igual a la suma de las inversas de las resistencias individuales:

1 / Req = 1 / R1 + 1 / R2 + 1 / R3 + ...

Para encontrar la Req, simplemente calculas la suma de las inversas y luego tomas la inversa del resultado. Por ejemplo, si tienes tres resistencias (R1, R2, R3) en paralelo, calculas 1/R1 + 1/R2 + 1/R3, y el resultado es 1/Req. Luego, Req = 1 / (1/R1 + 1/R2 + 1/R3).

Esta fórmula confirma por qué la resistencia total en paralelo siempre es menor que la resistencia más pequeña de los componentes individuales. Al ofrecer múltiples caminos, el conjunto de resistencias en paralelo presenta menos oposición al flujo de corriente que cualquiera de las resistencias por sí sola.

Relación con la Ley de Ohm

Podemos derivar la fórmula de la resistencia equivalente en paralelo usando la Ley de Ohm (V = I * R, o I = V / R). Sabemos que el voltaje (V) es el mismo a través de cada rama y a través de la resistencia equivalente total. La corriente total (It) es la suma de las corrientes en cada rama (i1, i2, i3...).

Aplicando la Ley de Ohm a cada rama:

i1 = V / R1

i2 = V / R2

i3 = V / R3

...y a la resistencia equivalente total:

It = V / Req

Como It = i1 + i2 + i3 + ..., sustituimos las expresiones de la Ley de Ohm:

V / Req = (V / R1) + (V / R2) + (V / R3) + ...

Si dividimos toda la ecuación por V (ya que V es el mismo en todos los términos), obtenemos:

1 / Req = 1 / R1 + 1 / R2 + 1 / R3 + ...

Esta derivación muestra cómo la fórmula para calcular la resistencia en paralelo surge directamente de los principios de la Ley de Ohm y la conservación de la corriente.

Circuitos en Serie vs. Circuitos en Paralelo: Una Comparativa

Para apreciar completamente las ventajas de los circuitos en paralelo, es útil contrastarlos directamente con los circuitos en serie. Sus diferencias fundamentales dictan cuándo es apropiado usar cada configuración.

Aquí tienes una tabla comparativa de sus propiedades clave:

Esta tabla subraya por qué los circuitos en paralelo son a menudo preferidos en sistemas donde la fiabilidad y la operación independiente de los componentes son cruciales.

Principales Aplicaciones de los Circuitos en Paralelo

Ahora que entendemos cómo funcionan y sus características, podemos ver por qué los circuitos en paralelo son omnipresentes en nuestra vida diaria. Sus propiedades los hacen ideales para situaciones donde se necesita que múltiples dispositivos funcionen al mismo voltaje o donde la falla de un componente no debe paralizar todo el sistema.

1. La Red Eléctrica Doméstica

Quizás el ejemplo más familiar es el cableado eléctrico de tu casa. Todas las tomas de corriente, luces y electrodomésticos están conectados en paralelo a la fuente de alimentación principal (la red eléctrica). Esto es fundamental por varias razones:

• Cada aparato recibe el voltaje estándar de la red (por ejemplo, 220V o 120V), independientemente de si otros aparatos están encendidos o apagados.
• Puedes encender o apagar una lámpara o un electrodoméstico sin afectar el funcionamiento de los demás.
• Si un electrodoméstico falla (por ejemplo, un cortocircuito interno), solo esa rama del circuito se ve afectada (idealmente protegida por un fusible o interruptor automático), y el resto de la casa sigue teniendo electricidad.

Imagina si estuvieran en serie: si una sola bombilla se fundiera, ¡toda la casa se quedaría a oscuras! Además, todos los aparatos tendrían que estar encendidos para que cualquiera recibiera energía completa, y el voltaje se dividiría entre ellos, haciendo que operaran a una fracción de su potencia.

2. Sistemas de Iluminación (No Navideña en Serie)

Aunque algunas luces de Navidad antiguas usaban conexiones en serie (causando el famoso problema de que una bombilla fundida apagaba toda la cadena), los sistemas de iluminación modernos, tanto en hogares como en vehículos y edificios, utilizan predominantemente conexiones en paralelo. Esto permite que cada luz reciba el voltaje adecuado para brillar con la intensidad correcta y que si una luz se quema, las demás permanezcan encendidas.

3. Sistemas Eléctricos Automotrices

Los vehículos modernos son un excelente ejemplo del uso extensivo de circuitos en paralelo. Las luces (faros, luces traseras, intermitentes), la radio, el sistema de climatización, las ventanas eléctricas y muchos otros componentes están conectados en paralelo a la batería del coche (a través del sistema de cableado y fusibles/relés). Esto es crítico para la seguridad y la funcionalidad:

• Si un faro falla, el otro sigue funcionando.
• Puedes escuchar la radio mientras usas los limpiaparabrisas y las luces intermitentes simultáneamente.
• Cada componente recibe el voltaje nominal del sistema eléctrico del vehículo (típicamente 12V).

Un "circuito en paralelo automotriz" es simplemente la aplicación de los principios de los circuitos en paralelo dentro del sistema eléctrico de un vehículo. Permite que los numerosos subsistemas eléctricos funcionen de manera independiente y fiable.

4. Hardware de Computadoras y Dispositivos Electrónicos

Dentro de computadoras, portátiles, teléfonos móviles y otros dispositivos electrónicos complejos, los circuitos en paralelo son fundamentales. Los diferentes componentes de la placa base (CPU, memoria, chips de entrada/salida) reciben energía a través de vías en paralelo desde la fuente de alimentación interna. Esto asegura que cada chip reciba el voltaje preciso que necesita para operar y permite que funcionen simultáneamente e independientemente.

5. Redes de Energía Eléctrica a Gran Escala

A mayor escala, las redes de distribución de energía eléctrica en ciudades y urbanizaciones se configuran en paralelo. Las subestaciones y los transformadores suministran energía a múltiples edificios y hogares en paralelo. Esto garantiza que cada ubicación reciba el voltaje estándar y que los problemas en una parte de la red (como un corte de energía localizado o un problema en un edificio) no corten el suministro a toda la red.

6. Conexión de Paneles Solares

En sistemas de energía solar fotovoltaica, conectar paneles en paralelo es una estrategia común, a menudo combinada con conexiones en serie (conexión mixta). Conectar paneles en paralelo aumenta la corriente total que el sistema puede generar, manteniendo el voltaje constante (igual al voltaje de un solo panel o de un string en serie). Las ventajas clave aquí, como se mencionó anteriormente, incluyen una mayor resistencia a la sombra (si un panel está sombreado, los demás siguen produciendo) y flexibilidad en la configuración.

Preguntas Frecuentes sobre Circuitos en Paralelo

A continuación, abordamos algunas preguntas comunes que surgen al estudiar los circuitos en paralelo:

¿Por qué el voltaje es el mismo en todos los componentes en paralelo?

El voltaje es la diferencia de potencial eléctrico entre dos puntos. En un circuito en paralelo, todos los componentes están conectados directamente a los mismos dos puntos (los terminales de la fuente de alimentación). Por lo tanto, la diferencia de potencial a través de cada componente es inherentemente la misma que la de la fuente.

¿Qué sucede si un componente se quema en un circuito en paralelo?

Si un componente (como una bombilla) se quema en un circuito en paralelo, esa rama particular del circuito se abre. Sin embargo, como la corriente tiene múltiples caminos, las otras ramas con sus componentes intactos seguirán recibiendo energía y funcionando con normalidad (siempre que la fuente pueda suministrar la corriente total requerida por las ramas restantes).

¿Por qué la resistencia total en paralelo es menor que la resistencia individual más baja?

Añadir resistencias en paralelo es como abrir más carriles en una autopista. Cada carril adicional proporciona otro camino para que el tráfico (corriente) fluya. Cuantos más caminos haya, menos "congestión" (resistencia) experimentará el tráfico total. Matemáticamente, la fórmula de la inversa de las sumas confirma que el resultado final (Req) será menor que el valor más pequeño de las resistencias individuales.

¿Es un circuito en paralelo siempre mejor que uno en serie?

No necesariamente. La "mejor" configuración depende de la aplicación específica. Los circuitos en serie son útiles cuando se necesita una corriente constante a través de varios componentes o cuando se necesita sumar voltajes (por ejemplo, para cargar baterías de alto voltaje o para transmitir energía a largas distancias con menor pérdida de corriente). Los circuitos en paralelo son mejores cuando se necesita operación independiente de componentes, un voltaje constante a través de ellos, o una mayor corriente total.

¿Se pueden combinar circuitos en serie y paralelo?

Sí, absolutamente. Muchos circuitos complejos utilizan una combinación de conexiones en serie y paralelo. Esto se conoce como circuitos mixtos o serie-paralelo. Por ejemplo, podrías tener varios componentes en serie que forman una rama, y luego conectar esa rama en paralelo con otra rama que contenga otros componentes.

Conclusión

Los circuitos en paralelo son una piedra angular de la ingeniería eléctrica y electrónica moderna. Su capacidad para mantener un voltaje constante a través de múltiples componentes y permitir que operen de manera independiente los hace indispensables en una vasta gama de aplicaciones, desde la infraestructura básica de la red eléctrica hasta los sistemas complejos dentro de nuestros vehículos y dispositivos electrónicos. Comprender el concepto de la corriente dividida, el voltaje constante y cómo calcular la resistencia equivalente en estas configuraciones es esencial para cualquiera interesado en el funcionamiento interno de la tecnología que nos rodea. La fiabilidad y flexibilidad que ofrecen los circuitos en paralelo garantizan su continua relevancia en el diseño de sistemas eléctricos eficientes y robustos.
