Tubo de Pitot: Principio y Aplicaciones

El tubo de Pitot es un ingenioso dispositivo con una larga historia, fundamental para comprender y medir la velocidad de fluidos, especialmente en el campo de la aviación y las aplicaciones industriales. Desde su invención en el siglo XVIII, ha evolucionado para convertirse en un componente esencial de sistemas que nos permiten conocer la rapidez con la que nos movemos a través del aire o cómo fluyen los gases en un proceso industrial. Basado en principios físicos sencillos pero poderosos, como el de Bernoulli, este instrumento nos proporciona datos cruciales al convertir la energía del movimiento en una diferencia de presión medible.

Este artículo explora en detalle qué es un tubo de Pitot, cómo opera bajo la influencia de las leyes de la física, sus aplicaciones más destacadas (con un enfoque particular en el sistema pitot-estático aeronáutico) y los posibles desafíos o errores asociados con su uso. Entender el tubo de Pitot es adentrarse en la base de muchas mediciones de velocidad en ingeniería y ciencia.

¿Qué es un Tubo de Pitot y Cómo Funciona?

En esencia, un tubo de Pitot es un dispositivo diseñado para medir la presión de impacto o presión total en un punto específico dentro de una corriente de fluido (líquido o gas). Lo logra comparando esta presión total con la presión estática, que es la presión del fluido cuando no está en movimiento relativo al punto de medición. La diferencia entre estas dos presiones es la presión dinámica, que está directamente relacionada con la velocidad del fluido.

El principio de Bernoulli es la base teórica que permite calcular la velocidad a partir de esta diferencia de presión. Este principio establece que, en un flujo estacionario y sin fricción, la suma de la presión estática, la presión dinámica y la presión hidrostática (debida a la altura) es constante a lo largo de una línea de corriente. En el caso de un fluido horizontal y despreciando la presión hidrostática, la ecuación se simplifica a: Presión Estática + Presión Dinámica = Presión Total.

Un tubo de Pitot típico tiene una abertura orientada directamente hacia la corriente de fluido. En este punto frontal, conocido como punto de estancamiento, la velocidad del fluido se reduce momentáneamente a cero a medida que el fluido "choca" contra la abertura. Según el principio de Bernoulli, esta detención del flujo convierte toda la energía cinética del fluido en presión, generando así la presión total.

Simultáneamente, se mide la presión estática. Esto se realiza a través de orificios ubicados en el costado del tubo de Pitot o utilizando un puerto estático separado, posicionados de tal manera que no se vean afectados por la desaceleración del flujo en el punto de estancamiento. La diferencia entre la presión total medida en la punta y la presión estática medida lateralmente es precisamente la presión dinámica. A partir de esta presión dinámica, y conociendo la densidad del fluido, se puede calcular la velocidad del flujo en ese punto utilizando una fórmula derivada de la ecuación de Bernoulli:

v = √((2 * Presión Dinámica) / Densidad del Fluido)

Dispositivos más avanzados, como el FloTec (Tubo de Pitot multipunto), utilizan múltiples orificios estratégicamente ubicados para obtener un perfil de velocidad más detallado y preciso dentro de una tubería o conducto. Esto permite una medición de caudal más exacta al integrar las velocidades puntuales. Su diseño optimizado busca reducir al mínimo la turbulencia generada por el propio instrumento, asegurando una medición estable con un coeficiente de caudal constante, incluso cuando el fluido se mueve a altas velocidades.

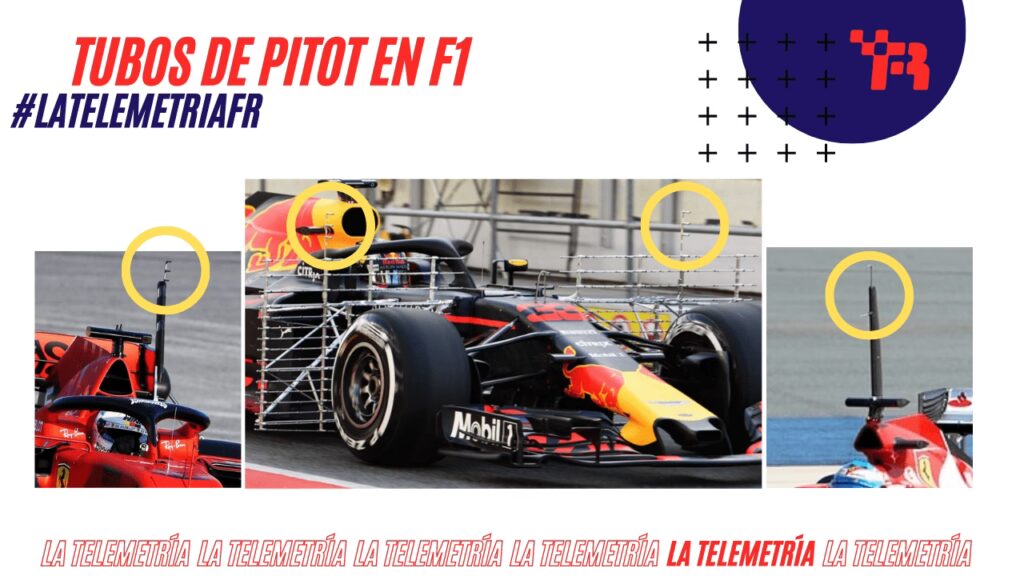

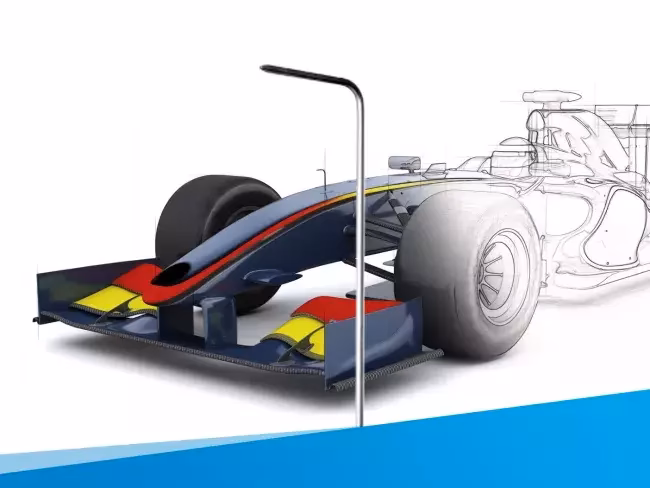

Aplicaciones Principales del Tubo de Pitot

Las aplicaciones del tubo de Pitot son diversas y se encuentran en múltiples campos de la ingeniería y la ciencia. Las más destacadas incluyen:

Medición de Velocidad en Aviación

Quizás la aplicación más icónica y crítica del tubo de Pitot es en las aeronaves. Es un componente fundamental del sistema pitot-estático, encargado de proporcionar datos esenciales sobre la velocidad del avión con respecto a la masa de aire circundante. Esta es la velocidad aerodinámica, un parámetro vital para la operación segura del vuelo. Los pilotos dependen de esta información para:

• Determinar las velocidades de despegue y aterrizaje.
• Mantener una velocidad segura para evitar la entrada en pérdida (stall), que ocurre cuando las alas no generan suficiente sustentación.
• Calcular el rendimiento de ascenso y descenso.
• Navegar y planificar rutas considerando las limitaciones de velocidad.

La información del tubo de Pitot se procesa para mostrar la velocidad indicada en la cabina, que luego puede corregirse por errores de posición, densidad y compresibilidad para obtener la velocidad aerodinámica verdadera.

Medición de Velocidad de Fluidos en la Industria

Más allá de los cielos, el tubo de Pitot es una herramienta valiosa en una variedad de entornos industriales. Se utiliza comúnmente para medir la velocidad de flujo de aire, gases e incluso líquidos en conductos, tuberías, chimeneas, túneles de viento y sistemas de ventilación. Sus usos incluyen:

• Verificación del rendimiento de sistemas de climatización (HVAC).
• Monitoreo de flujos en procesos químicos y manufactureros.
• Evaluación de la eficiencia de ventiladores y sopladores.
• Medición de emisiones gaseosas en chimeneas industriales.

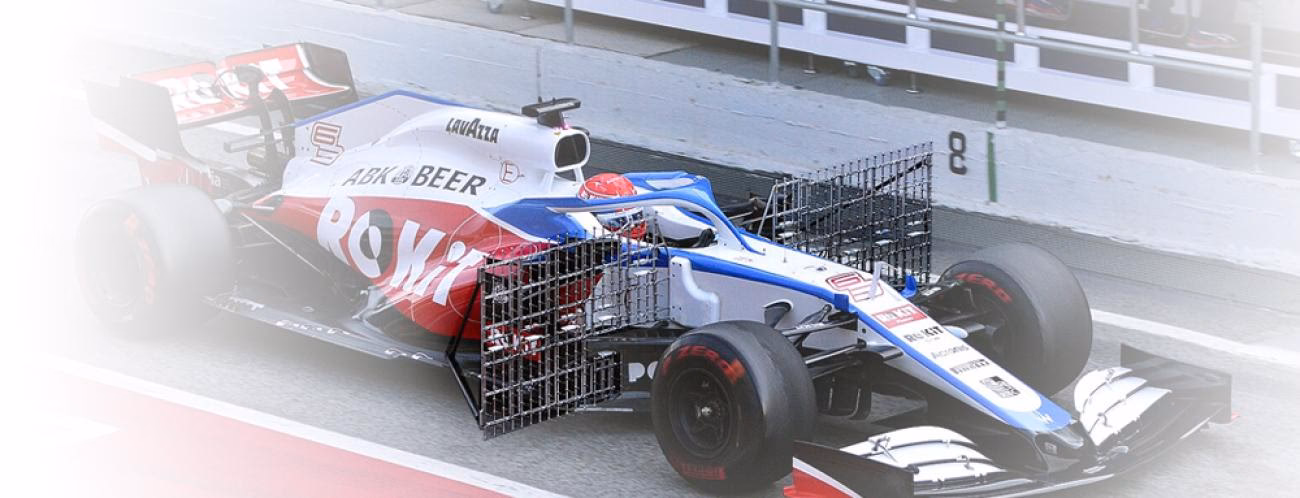

• Investigación y desarrollo en aerodinámica e hidrodinámica.

Una ventaja del tubo de Pitot en aplicaciones industriales es que causa una mínima obstrucción al flujo en comparación con otros medidores de caudal intrusivos. Además, es relativamente económico y robusto.

El Sistema Pitot-Estático: El Corazón de la Información de Vuelo

Como se mencionó, en aviación, el tubo de Pitot forma parte de un sistema integrado conocido como sistema pitot-estático. Este sistema utiliza diferencias de presión para alimentar varios instrumentos cruciales en el panel de instrumentos de la aeronave. Comprender sus componentes y funcionamiento es clave para cualquier persona interesada en cómo vuelan los aviones.

Componentes Clave del Sistema Pitot-Estático

El sistema se compone de los siguientes elementos:

• Tubo de Pitot: Ubicado generalmente en un lugar donde el flujo de aire no está perturbado (borde de ataque del ala, morro del fuselaje). Captura la presión total. En aeronaves modernas, suele estar equipado con un sistema de calefacción eléctrica para prevenir la formación de hielo.
• Puertos de Presión Estática: Son pequeñas aberturas al ras del fuselaje, diseñadas para medir la presión ambiental del aire (presión estática). Suelen estar en ambos lados del fuselaje para promediar posibles variaciones de presión lateral. Algunos aviones tienen un puerto estático alternativo dentro de la cabina, útil si los puertos externos se obstruyen.
• Líneas de Presión: Tuberías que conectan el tubo de Pitot y los puertos estáticos con los instrumentos de la cabina. La línea del tubo de Pitot va directamente al indicador de velocidad del aire. Las líneas estáticas se conectan a los tres instrumentos principales del sistema: altímetro, indicador de velocidad vertical e indicador de velocidad del aire.
• Instrumentos de Cabina: Los indicadores que muestran los datos de presión en un formato interpretable para el piloto.

Instrumentos Alimentados por el Sistema

Los tres instrumentos principales que dependen del sistema pitot-estático son:

• Altímetro: Mide la altitud de la aeronave. Su funcionamiento se basa únicamente en la presión estática. Dentro del altímetro hay cápsulas aneroides selladas y calibradas. Cuando la presión estática disminuye (al ascender), las cápsulas se expanden. Cuando la presión aumenta (al descender), se contraen. Un mecanismo de engranajes traduce este movimiento en la indicación de altitud en la esfera. El altímetro debe ajustarse a la presión barométrica local antes del vuelo para proporcionar lecturas precisas sobre el nivel del mar.
• Indicador de Velocidad Vertical (VSI) o Variómetro: Muestra la tasa de ascenso o descenso en pies por minuto. También utiliza la presión estática, pero de una manera dinámica. El instrumento tiene un diafragma conectado directamente a la línea estática. La caja del instrumento también está conectada a la línea estática, pero a través de un pequeño orificio calibrado que restringe el flujo de aire. Cuando la aeronave cambia de altitud, la presión en el diafragma cambia instantáneamente, mientras que la presión en la caja tarda un poco más en igualarse debido al orificio. Esta diferencia de presión momentánea entre el diafragma y la caja es la que mueve la aguja del VSI, indicando si se está subiendo o bajando y a qué velocidad. Cuando las presiones se igualan (en vuelo nivelado), la aguja vuelve a cero.
• Indicador de Velocidad del Aire: Como se explicó anteriormente, este instrumento es el único que utiliza ambas presiones. Un diafragma (o fuelle) dentro del indicador está conectado al tubo de Pitot, recibiendo la presión total. La caja que rodea este diafragma está conectada a los puertos estáticos, recibiendo la presión estática. La diferencia de presión entre el interior del diafragma (presión total) y el exterior (presión estática) causa que el diafragma se expanda o contraiga. Este movimiento se traduce mecánicamente (o electrónicamente en sistemas modernos) en la indicación de velocidad del aire en la esfera. Cuanto mayor sea la diferencia (mayor presión dinámica), mayor será la velocidad indicada.

Problemas y Errores en el Sistema Pitot-Estático

Aunque fiable, el sistema pitot-estático es susceptible a ciertos problemas que pueden llevar a lecturas incorrectas, comprometiendo la seguridad del vuelo. Los más comunes son las obstrucciones.

Obstrucción del Puerto Estático

Si los puertos de presión estática se bloquean (por hielo, agua, suciedad, etc.), los tres instrumentos que dependen de esta presión se verán afectados:

• Altímetro: La aguja del altímetro se detendrá en la altitud que mostraba en el momento de la obstrucción y no cambiará, sin importar si la aeronave asciende o desciende.
• Indicador de Velocidad Vertical: La aguja del VSI se moverá a cero y permanecerá allí, indicando falsamente vuelo nivelado.
• Indicador de Velocidad del Aire: Este es particularmente peligroso. El indicador compara la presión del Pitot (que sigue cambiando con la altitud y la velocidad) con la presión estática (ahora constante artificialmente). Como resultado, la lectura de velocidad del aire será incorrecta. Al ascender, la velocidad indicada aumentará falsamente (porque la presión estática real disminuiría, pero la indicada se mantiene constante, aumentando la diferencia). Al descender, la velocidad indicada disminuirá falsamente (porque la presión estática real aumentaría).

Si la aeronave dispone de un puerto estático alternativo (a menudo dentro de la cabina), cambiar a él puede restaurar la funcionalidad, aunque puede haber pequeños errores de calibración.

Obstrucción del Tubo de Pitot

Una obstrucción en el tubo de Pitot (típicamente por hielo o insectos) afecta únicamente al indicador de velocidad del aire:

• En tierra: Si ocurre antes del despegue, el indicador de velocidad del aire permanecerá en cero durante toda la carrera de despegue, lo que impide saber si se ha alcanzado la velocidad segura para levantar el vuelo.
• En vuelo: Si el tubo se bloquea en vuelo, la presión del Pitot se "congela" en el valor que tenía en ese momento. La presión estática continúa cambiando con la altitud. El indicador de velocidad del aire mostrará una lectura errónea que aumenta con el ascenso (debido a la disminución de la presión estática) y disminuye con el descenso (debido al aumento de la presión estática), independientemente de la velocidad real del avión.

La prevención es clave: en condiciones de engelamiento, se debe activar el calentador del tubo de Pitot. Antes de cada vuelo, se debe inspeccionar visualmente el tubo para asegurar que no haya obstrucciones.

Errores Inherentes al Sistema

Además de las obstrucciones, el sistema pitot-estático tiene ciertas limitaciones que introducen errores en las lecturas:

• Errores de Densidad: El cálculo de la velocidad a partir de la presión dinámica asume una densidad del aire constante. Sin embargo, la densidad varía significativamente con la altitud y la temperatura. El indicador de velocidad del aire muestra la velocidad indicada, que solo es igual a la velocidad aerodinámica verdadera en condiciones de la atmósfera estándar al nivel del mar. A mayores altitudes o temperaturas, la velocidad aerodinámica verdadera es mayor que la indicada para la misma presión dinámica.
• Errores de Compresibilidad: A altas velocidades (generalmente por encima de los 200 nudos) y altitudes, el aire comienza a comportarse como un fluido compresible, lo que afecta la relación entre presión dinámica y velocidad. Esto causa que el indicador de velocidad del aire muestre una velocidad ligeramente mayor de lo real.
• Errores de Posición: La ubicación de los puertos estáticos puede no estar en una zona de presión perfectamente estática en todas las configuraciones de vuelo (por ejemplo, con flaps desplegados o en ángulos de ataque altos), lo que introduce pequeñas imprecisiones en la medición de la presión estática.
• Errores de Retraso (Lag): Especialmente notable en el VSI, existe un pequeño retraso entre el cambio real de la velocidad vertical y la indicación en el instrumento debido al tiempo que tardan las presiones en ajustarse a través de las líneas y el orificio calibrado del instrumento.

Los pilotos reciben formación específica para entender estos errores y cómo afectan las lecturas en diferentes condiciones de vuelo.

Preguntas Frecuentes sobre el Tubo de Pitot

¿Qué mide exactamente un tubo de Pitot?

Mide la presión total (presión de impacto) en un punto del flujo. Al compararla con la presión estática (la presión ambiental), permite calcular la presión dinámica, que está directamente relacionada con la velocidad del fluido en ese punto.

¿Es lo mismo la velocidad indicada por un tubo de Pitot que la velocidad real sobre el terreno?

No. En aviación, el indicador de velocidad del aire (que usa el Pitot) muestra la velocidad aerodinámica indicada, que es la velocidad respecto a la masa de aire circundante. La velocidad real sobre el terreno (velocidad terrestre o ground speed) se ve afectada por la velocidad y dirección del viento, y se calcula de otras formas (por ejemplo, mediante sistemas de navegación inercial o GPS).

¿Por qué es importante calentar el tubo de Pitot en un avión?

Para evitar que se forme hielo en la abertura de impacto. Una obstrucción por hielo impide que el tubo mida correctamente la presión total, lo que lleva a indicaciones erróneas o nulas en el indicador de velocidad del aire, una situación muy peligrosa durante el vuelo.

¿El tubo de Pitot mide la velocidad promedio de un flujo en una tubería?

No, un tubo de Pitot básico mide la velocidad en el punto específico donde está ubicada su abertura. Para medir velocidades promedio en un conducto, se requerirían múltiples mediciones puntuales (como con un tubo de Pitot multipunto tipo FloTec) o el uso de otros tipos de medidores de caudal.

Conclusión

El tubo de Pitot, aunque conceptualmente simple, es un instrumento de medición de velocidad de fluidos de fundamental importancia. Su aplicación en el sistema pitot-estático de las aeronaves lo convierte en un componente crítico para la seguridad y eficiencia del transporte aéreo, proporcionando datos vitales sobre la velocidad aerodinámica, la altitud y la velocidad vertical. Del mismo modo, su versatilidad lo hace indispensable en numerosas aplicaciones industriales para el monitoreo y control de flujos de aire y gases. Comprender su funcionamiento, sus aplicaciones y sus limitaciones es esencial para cualquier profesional que trabaje en campos donde la medición precisa de la velocidad de fluidos es un requisito. El tubo de Pitot demuestra cómo un principio físico básico puede ser la base de tecnologías robustas y fiables que nos permiten operar con precisión en entornos complejos, desde la medición de caudal en una fábrica hasta el control de la velocidad de un avión a miles de metros de altura.
