El hierro fundido gris es uno de los materiales metálicos más antiguos y ampliamente utilizados en la ingeniería moderna. A pesar del avance de nuevas aleaciones, este material conserva su relevancia debido a una combinación única de propiedades favorables y un costo relativamente bajo. Su nombre proviene de la apariencia grisácea que adquiere su superficie de fractura, resultado de la presencia de grafito laminar en su microestructura.
Comprender la naturaleza del hierro fundido gris es clave para apreciar sus aplicaciones. Químicamente, se caracteriza por tener un contenido de carbono que generalmente oscila entre 2.5% y 4.0% en peso, y un contenido de silicio que varía del 1% al 3%. El silicio es un elemento crucial, ya que actúa como un estabilizador del grafito. Esto significa que promueve la formación de grafito libre en lugar de carburos de hierro durante la solidificación. A un nivel de silicio cercano al 3%, casi todo el carbono se encuentra en forma de grafito.
La microestructura del hierro gris consiste en una matriz metálica (que puede ser ferrítica, perlítica o una mezcla, dependiendo de la velocidad de enfriamiento) con la dispersión de estas láminas de grafito. La forma de estas láminas es tridimensional, pero en una superficie pulida se ven como finas líneas. Estas láminas de grafito, al no tener una resistencia apreciable, actúan esencialmente como huecos dentro de la matriz. Esta discontinuidad estructural tiene un impacto significativo en las propiedades mecánicas del material.
Propiedades Determinantes del Hierro Fundido Gris
Las aplicaciones del hierro fundido gris están directamente ligadas a sus características distintivas. Aunque posee limitaciones en cuanto a resistencia a la tracción y ductilidad, sus ventajas lo hacen insustituible en ciertos contextos:
Excelente Maquinabilidad
Una de las propiedades más destacadas del hierro gris es su facilidad para ser mecanizado. Las láminas de grafito actúan como lubricantes internos durante el corte, reduciendo la fricción y el desgaste de las herramientas. Además, ayudan a romper las virutas, lo que simplifica el proceso de maquinado y reduce los costos de fabricación. Esta maquinabilidad superior lo convierte en una opción preferente para componentes que requieren operaciones de acabado precisas.
Alta Capacidad de Amortiguación
El hierro gris posee una excepcional capacidad de amortiguación de vibraciones. Las láminas de grafito dentro de la matriz metálica son muy efectivas para absorber la energía vibratoria y disiparla en forma de calor. Esta propiedad es invaluable en aplicaciones donde la reducción de vibraciones es crítica, como en las bases y bancadas de máquinas herramienta de precisión, donde la estabilidad es fundamental para mantener la exactitud.
Para ponerlo en perspectiva, comparemos la capacidad de amortiguación relativa de varios materiales comunes:
| Material | Capacidad de Amortiguación (Escala Relativa) |
|---|---|
| Hierro Gris (alto equivalente de carbono) | 100–500 |
| Hierro Gris (bajo equivalente de carbono) | 20–100 |
| Hierro Dúctil | 5–20 |
| Hierro Maleable | 8–15 |
| Hierro Blanco | 2–4 |
| Acero | 4 |
| Aluminio | 0.47 |
Como se observa en la tabla, el hierro gris, especialmente aquel con alto contenido de carbono, supera significativamente a otros metales de ingeniería en su capacidad para amortiguar vibraciones.
Buena Resistencia al Desgaste y al Engranamiento (Galling)
La presencia de grafito también confiere al hierro gris una buena resistencia al desgaste y al engravamiento (adhesión entre superficies deslizantes). Las láminas de grafito actúan como un lubricante sólido, reduciendo la fricción y el desgaste en aplicaciones donde hay movimiento relativo entre superficies de contacto.
Bajo Costo y Facilidad de Fundición
El hierro gris es relativamente económico de producir. Además, el silicio no solo promueve la formación de grafito, sino que también aumenta la fluidez del metal fundido. Esto facilita el proceso de fundición, permitiendo la fabricación de piezas complejas con buena definición y menos problemas de contracción por solidificación en comparación con otros tipos de fundición que no forman microestructuras de grafito.
Resistencia a la Corrosión
El silicio presente en la composición del hierro gris también contribuye a mejorar su resistencia a la corrosión en ciertos entornos.
Soldabilidad
Generalmente, el hierro gris se considera un material relativamente fácil de soldar, aunque se requieren procedimientos adecuados para evitar problemas como la formación de estructuras frágiles en la zona afectada por el calor.
Limitaciones del Hierro Fundido Gris
Es fundamental reconocer las desventajas del hierro gris. Su principal limitación es su baja resistencia a la tracción y ductilidad. Las láminas de grafito actúan como concentradores de tensión (similar a muescas preexistentes), lo que provoca que el material se comporte de manera frágil bajo carga. Esto significa que su resistencia al impacto y a los golpes es casi inexistente. Además, el hierro gris no puede ser trabajado en caliente (forjado, extruido, laminado, etc.).

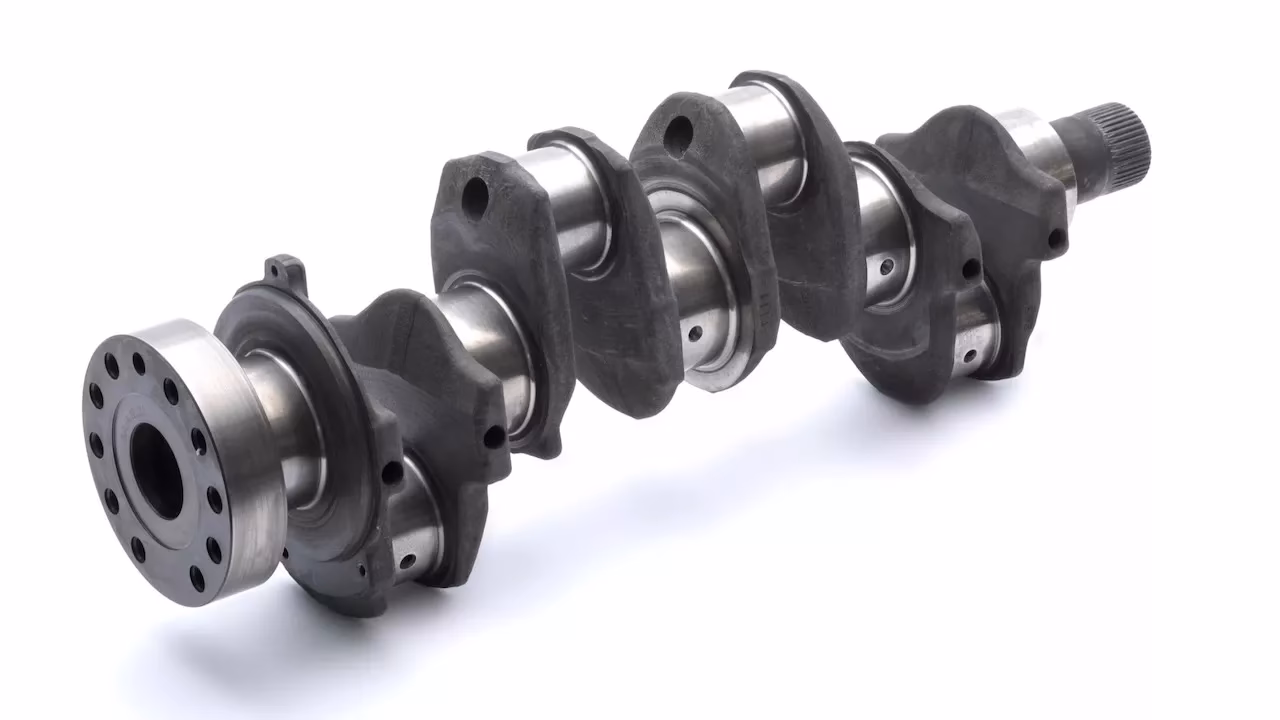

Aplicaciones Clave del Hierro Fundido Gris
Considerando su conjunto de propiedades, el hierro fundido gris encuentra aplicación en una amplia gama de componentes, particularmente en la industria automotriz y de maquinaria:
- Bases y Bancadas de Máquinas Herramienta: Su excepcional capacidad de amortiguación lo hace ideal para la base de tornos, fresadoras y otras máquinas que requieren alta estabilidad y mínima vibración para operaciones de precisión.

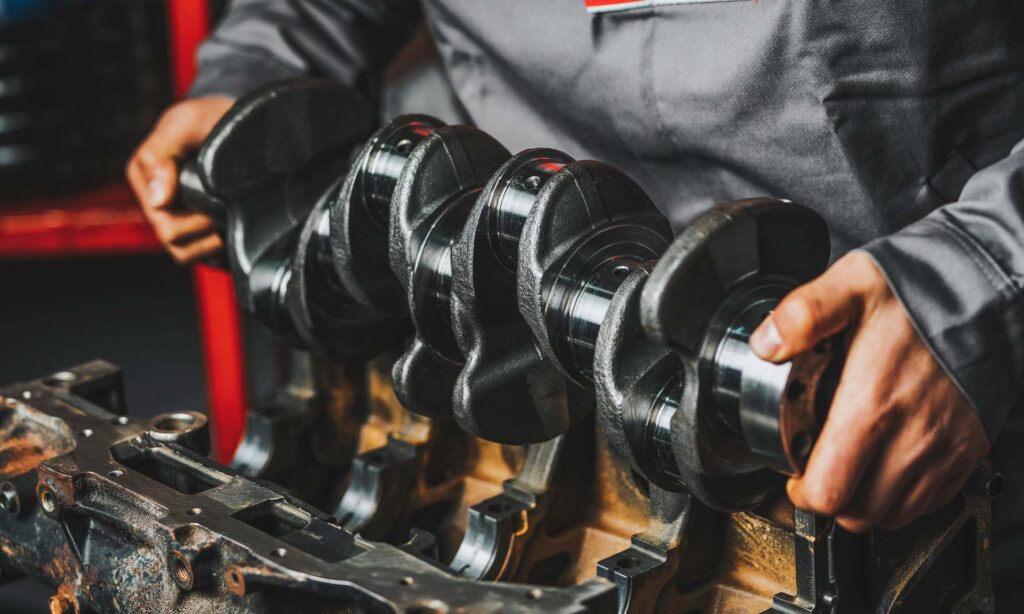

- Bloques de Motor y Culatas: Históricamente y aún hoy, el hierro gris se utiliza en la fabricación de bloques de motor y culatas debido a su buena disipación de calor, bajo costo, maquinabilidad y capacidad para amortiguar las vibraciones producidas por el motor.
- Discos de Freno y Tambores: Su resistencia al desgaste, capacidad para disipar calor y bajo costo lo hacen adecuado para componentes de sistemas de frenado.
- Carcasas de Bombas y Válvulas: La facilidad de fundición permite crear formas complejas, y su resistencia a la corrosión (en ciertos medios) y al desgaste es ventajosa.
- Contrapesos: Dada su alta densidad y bajo costo, se utiliza comúnmente para contrapesos en diversas aplicaciones.
- Engranajes (para cargas moderadas): Donde la alta resistencia o la ductilidad no son críticas, se pueden usar engranajes de hierro gris por su maquinabilidad y resistencia al desgaste.
Es importante destacar que el uso del hierro gris se prefiere en aplicaciones donde la resistencia a la compresión es más relevante que la resistencia a la tracción, o donde la capacidad de amortiguación y la maquinabilidad son prioritarias. En aplicaciones que requieren alta resistencia, ductilidad o resistencia al impacto, se suelen emplear otras aleaciones de hierro fundido, como el hierro dúctil.
Desafíos en la Preparación Metalográfica
Aunque no es una aplicación directa, es relevante mencionar los desafíos técnicos asociados con el estudio del hierro gris a nivel microscópico. La preparación metalográfica de muestras de hierro fundido gris presenta un reto principal: preservar la forma y el tamaño original de las láminas de grafito. Un pulido inadecuado puede arrancar o distorsionar las láminas de grafito, dejando huecos o manchas que no reflejan la microestructura real. Es crucial un pulido cuidadoso para garantizar que el grafito se muestre correctamente, permitiendo una evaluación precisa de la calidad del material, lo cual es fundamental para asegurar que cumplirá con los requisitos de sus aplicaciones.
¿Por qué el Hierro Gris es Útil en Maquinaria?
La utilidad del hierro gris en aplicaciones de maquinaria, como se mencionó, radica principalmente en su capacidad de amortiguación y su excelente maquinabilidad. Las máquinas herramienta, por ejemplo, generan vibraciones durante la operación. Si estas vibraciones no se amortiguan eficazmente, pueden afectar la precisión del mecanizado, la vida útil de las herramientas y la calidad del acabado de la pieza. La base de hierro gris absorbe gran parte de esta energía vibratoria, proporcionando una plataforma estable y precisa. Además, la facilidad con la que se puede mecanizar permite fabricar bases y componentes complejos con las tolerancias requeridas de manera eficiente y económica.
Preguntas Frecuentes sobre el Hierro Fundido Gris
¿Por qué se llama hierro fundido gris?
Se llama así por el color grisáceo de su superficie de fractura, que es el resultado de la presencia de láminas de grafito libre en su microestructura.
¿Es el hierro gris un material resistente?
Tiene buena resistencia a la compresión, pero baja resistencia a la tracción, ductilidad y resistencia al impacto debido a la forma de las láminas de grafito.
¿Se puede forjar el hierro gris?
No. El hierro gris no puede ser trabajado en caliente (forjado, laminado, etc.) debido a su fragilidad inherente a la microestructura de grafito laminar.
¿Cuál es la principal ventaja del hierro gris?
Probablemente, sus ventajas más destacadas son su bajo costo, excelente maquinabilidad y alta capacidad de amortiguación de vibraciones.
¿Dónde se aplica principalmente el hierro fundido?
El término "hierro fundido" abarca varias aleaciones (gris, blanco, dúctil, maleable). El hierro fundido gris se aplica en componentes que requieren maquinabilidad, bajo costo y buena amortiguación, como bloques de motor, bases de máquinas, discos de freno y carcasas.
En resumen, el hierro fundido gris sigue siendo un material de ingeniería vital. Su peculiar microestructura, con láminas de grafito, le otorga propiedades únicas como la maquinabilidad y, crucialmente, una sobresaliente capacidad de amortiguación. Aunque su baja resistencia a la tracción y fragilidad limitan su uso en aplicaciones de alta carga o impacto, su bajo costo y facilidad de procesamiento aseguran su continua relevancia en una amplia gama de industrias, particularmente donde la estabilidad, la precisión (facilitada por la amortiguación) y la fabricación económica son primordiales.
