Solenoides: El Corazón Eléctrico de tu Auto

En el vasto y complejo universo de la ingeniería automotriz y la tecnología en general, existen componentes que, a pesar de su aparente simplicidad, desempeñan roles absolutamente cruciales. Uno de estos héroes anónimos es el solenoide. Presente en una infinidad de dispositivos que utilizamos a diario, desde electrodomésticos hasta maquinaria industrial pesada, el solenoide es una pieza fundamental que permite la conversión de energía eléctrica en energía mecánica, generando un movimiento lineal que activa o controla diversos mecanismos. En el contexto de los automóviles, su presencia es tan vital que sin él, muchas de las funciones básicas y avanzadas de nuestro vehículo simplemente no serían posibles.

Como apasionados de la tecnología y la mecánica, nos fascina cómo un concepto tan elegante como la relación entre electricidad y magnetismo puede dar lugar a un dispositivo tan versátil y eficiente. Entender qué es un solenoide, cómo funciona y, sobre todo, dónde se aplica, especialmente en el mundo del automóvil, nos da una perspectiva más profunda de la tecnología que impulsa nuestras vidas.

¿Qué es un Solenoide? Definición y Principio Básico

En esencia, un solenoide es un dispositivo electromagnético relativamente simple. Consiste fundamentalmente en una bobina de alambre conductor (comúnmente cobre) enrollada firmemente alrededor de un núcleo. Este núcleo puede ser hueco o contener un material ferromagnético, como hierro o acero, que es móvil. La magia ocurre cuando se aplica una corriente eléctrica a través de la bobina. Según los principios del electromagnetismo, el paso de corriente por una bobina genera un campo magnético intenso en su interior.

Este campo magnético actúa sobre el núcleo móvil, también conocido como émbolo o armadura, atrayéndolo o repeliéndolo dependiendo de la configuración. Este movimiento del émbolo es precisamente la acción mecánica que el solenoide proporciona y que se utiliza para realizar una tarea específica. Piensa en ello como un pequeño motor lineal activado eléctricamente. Esta capacidad de transformar energía eléctrica en un movimiento lineal controlado es lo que confiere a los solenoides su enorme utilidad en una amplísima variedad de aplicaciones.

Principio de Funcionamiento Detallado

El funcionamiento de un solenoide se basa en la ley de Ampère y la ley de Faraday. Cuando la corriente eléctrica fluye por las espiras de la bobina, se crea un campo magnético. La intensidad y dirección de este campo dependen de la magnitud y dirección de la corriente, el número de vueltas de la bobina y las propiedades magnéticas del material del núcleo. En la mayoría de los solenoides, el núcleo móvil es de material ferromagnético, lo que concentra las líneas del campo magnético y amplifica su efecto.

El campo magnético generado ejerce una fuerza sobre el émbolo, causando que este se desplace linealmente dentro o a lo largo del eje de la bobina. Este movimiento se utiliza para, por ejemplo, abrir o cerrar una válvula, activar un interruptor, o mover cualquier otro mecanismo. Una vez que se interrumpe la corriente eléctrica, el campo magnético desaparece y, generalmente, un resorte u otra fuerza externa devuelve el émbolo a su posición original. Este ciclo de energización (movimiento) y desenergización (retorno) es la base de la operación de la mayoría de los solenoides.

Es importante destacar que, si bien el movimiento lineal es el más común, existen diseños de solenoides que pueden producir un movimiento rotatorio o incluso oscilante, adaptándose a necesidades más específicas. La fuerza generada por el solenoide está directamente relacionada con la intensidad del campo magnético, la cual depende de la corriente aplicada, el número de vueltas de la bobina y las características geométricas y magnéticas del núcleo.

Amplio Espectro de Aplicaciones

La versatilidad de los solenoides los convierte en componentes indispensables en innumerables sistemas y dispositivos. Su aplicación trasciende con creces el ámbito automotriz, encontrándose en:

• Válvulas de Control: Son quizás la aplicación más extendida. Se usan para regular el flujo de líquidos y gases en sistemas de calefacción, refrigeración, riego, procesos industriales, etc. Al ser activado, el solenoide mueve un obturador que abre o cierra el paso.
• Interruptores Eléctricos y Relés: Un solenoide puede usarse para accionar físicamente contactos eléctricos, permitiendo o interrumpiendo el paso de corriente en circuitos de mayor potencia o en puntos de control remotos.
• Cerraduras Electromagnéticas: Se activan eléctricamente para bloquear o desbloquear puertas, portones o accesos de seguridad. Son comunes en sistemas de control de acceso.
• Dispositivos de Oficina: Impresoras, fotocopiadoras y escáneres utilizan solenoides para controlar el movimiento de cabezales, la alimentación de papel, o la activación de diversos mecanismos internos.
• Electrodomésticos: Lavadoras, lavavajillas, cafeteras, hornos microondas y otros aparatos utilizan solenoides para controlar el flujo de agua, la apertura de compuertas, la activación de dispensadores, etc.
• Maquinaria Industrial: Prensas, grúas, robots, líneas de montaje y otros equipos pesados emplean solenoides para controlar movimientos, activar frenos o embragues, y operar sistemas hidráulicos y neumáticos.
• Sistemas de Seguridad: Además de cerraduras, se encuentran en sistemas de alarma, dispensadores de billetes en cajeros automáticos, y otros mecanismos de protección.
• Aplicaciones Médicas: Equipos como bombas de infusión, ventiladores, y analizadores utilizan solenoides para el control preciso de flujos de fluidos o la activación de mecanismos.
• Juguetes y Modelos: Se usan para dar movimiento o efectos especiales a coches a escala, robots y otros juguetes.

Esta lista es solo una muestra de la ubicuidad de los solenoides. Su simplicidad, fiabilidad y capacidad de respuesta rápida los hacen ideales para una vasta cantidad de tareas de automatización y control.

Tipos Principales de Solenoides

La diversidad de aplicaciones ha llevado al desarrollo de varios tipos de solenoides, cada uno optimizado para una necesidad particular:

• Solenoides Lineales: Son los más comunes y producen un movimiento de vaivén en línea recta.
• Solenoides Rotativos: Generan un movimiento angular o de giro en lugar de lineal.
• Solenoides Proporcionales: A diferencia de los solenoides estándar que suelen tener dos posiciones (activado/desactivado), los proporcionales permiten controlar de manera precisa la posición del émbolo o la fuerza generada en función de la corriente aplicada. Esto permite un control más fino, por ejemplo, en válvulas reguladoras.
• Solenoides de Accionamiento Directo vs. Indirecto: Los de accionamiento directo mueven directamente el mecanismo. Los indirectos utilizan el solenoide para controlar un mecanismo auxiliar (como una válvula piloto) que a su vez controla el mecanismo principal, a menudo para manejar mayores fuerzas o flujos con un solenoide más pequeño.
• Solenoides de Acción Rápida y de Alta Potencia: Diseñados específicamente para aplicaciones que requieren una respuesta muy veloz o una gran fuerza de accionamiento, respectivamente.

Ventajas y Desventajas de su Uso

Como cualquier tecnología, los solenoides presentan puntos fuertes y débiles que deben ser considerados al momento de su selección e implementación:

Ventajas

• Simplicidad y Robustez: Su diseño es intrínsecamente simple, lo que los hace fiables, fáciles de fabricar y con bajo mantenimiento general.
• Respuesta Rápida: Pueden activarse y desactivarse muy rápidamente, lo que es crucial en muchas aplicaciones de control.
• Fiabilidad: Con pocas partes móviles, tienden a tener una vida útil larga y un funcionamiento consistente si se usan dentro de sus especificaciones.
• Versatilidad: La amplia gama de tipos y tamaños disponibles permite su adaptación a innumerables usos.
• Costo Efectivo: Comparados con otros tipos de actuadores eléctricos o hidráulicos, suelen ser una opción económica.

Desventajas

• Consumo de Energía: Para mantener el émbolo en una posición activada, requieren un flujo de corriente constante, lo que puede generar un consumo energético significativo, especialmente en ciclos de trabajo prolongados.
• Generación de Calor: El paso de corriente por la bobina inevitablemente genera calor (efecto Joule), lo cual puede limitar el ciclo de trabajo o requerir disipación.
• Fuerza Limitada: Para generar fuerzas muy elevadas, los solenoides pueden volverse muy grandes y consumir mucha energía, haciendo que otras tecnologías de actuación sean más adecuadas.
• Precisión Limitada (en tipos no proporcionales): Los solenoides estándar son actuadores de dos posiciones (encendido/apagado), lo que limita la precisión de control en aplicaciones que requieren posiciones intermedias o control variable (aunque los proporcionales mitigan esto).
• Ruido y Vibración: Algunos solenoides, especialmente los de CA sin anillo de sombreado adecuado, pueden generar un zumbido o vibración durante su funcionamiento.

Consideraciones al Elegir un Solenoide

Seleccionar el solenoide correcto para un proyecto específico es crucial para asegurar su rendimiento y durabilidad. Los factores clave a considerar incluyen:

• Fuerza o Par Requerido: ¿Cuánta fuerza lineal o par rotacional necesita generar el solenoide para mover el mecanismo?
• Distancia de Recorrido o Ángulo de Giro: ¿Qué distancia debe desplazarse el émbolo o cuánto debe girar el eje?
• Velocidad de Respuesta: ¿Qué tan rápido debe activarse y desactivarse el solenoide?
• Ciclo de Trabajo: ¿Cuánto tiempo estará energizado el solenoide en un período dado? ¿Será un servicio continuo o intermitente? Esto impacta en la generación de calor.
• Tensión y Corriente de Alimentación: El solenoide debe ser compatible con la fuente de energía disponible (CA o CC, y sus valores nominales).
• Dimensiones y Montaje: El espacio disponible y la forma de integrar el solenoide en el diseño son vitales.
• Condiciones Ambientales: Temperatura, humedad, vibraciones, presencia de contaminantes (polvo, líquidos, químicos) pueden requerir solenoides con protecciones especiales.
• Vida Útil Esperada: Algunas aplicaciones demandan millones de ciclos de operación.
• Costo: Presupuesto disponible para el componente.

Cuidados y Mantenimiento para una Larga Vida Útil

Aunque son robustos, un cuidado adecuado puede extender significativamente la vida útil de un solenoide:

• Limpieza: Mantener el solenoide libre de polvo, suciedad y residuos que puedan obstruir el movimiento del émbolo es esencial.
• Lubricación: En algunos diseños, las partes móviles pueden requerir una lubricación ligera según las recomendaciones del fabricante para reducir la fricción y el desgaste.
• Inspección Visual: Revisar periódicamente la bobina (en busca de signos de sobrecalentamiento o aislamiento dañado), el émbolo (desgaste, corrosión) y las conexiones eléctricas.
• Control de Temperatura: Asegurarse de que el solenoide opere dentro de su rango de temperatura especificado. El calor excesivo es uno de sus mayores enemigos. Un ciclo de trabajo adecuado ayuda a gestionar esto.
• Evitar Sobrecargas: Nunca exceder la tensión o corriente nominal del solenoide.
• Protección Ambiental: Si el solenoide está expuesto a condiciones adversas (humedad, químicos), verificar que su diseño sea el adecuado (por ejemplo, con encapsulado o materiales resistentes).

Los Solenoides en el Corazón del Automóvil

El sector automotriz es uno de los mayores usuarios de solenoides. Su capacidad para realizar acciones de activación rápidas y fiables los hace perfectos para controlar diversos sistemas del vehículo. Desde funciones básicas hasta las más avanzadas, los solenoides desempeñan un papel insustituible:

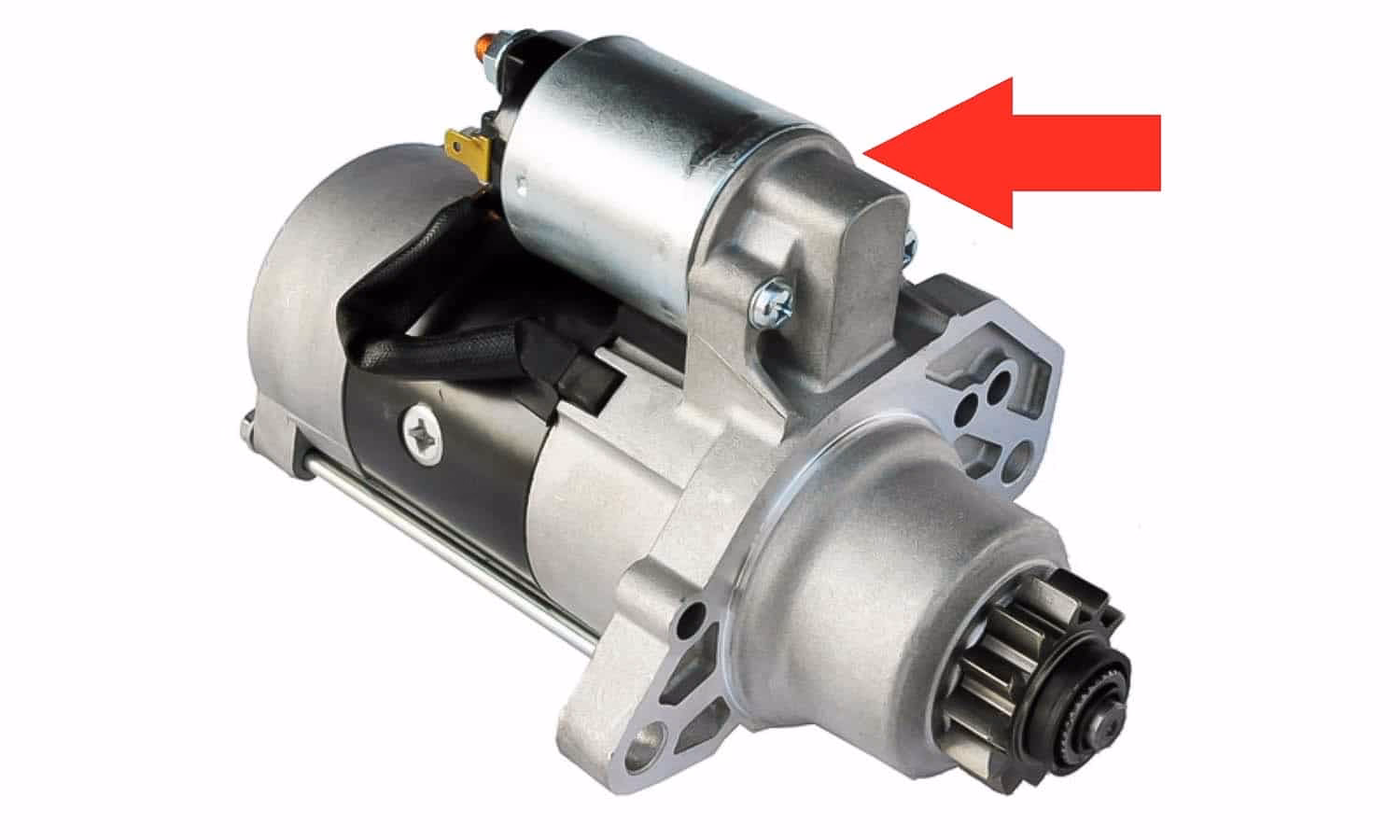

• Sistema de Arranque: Aquí encontramos quizás el solenoide más conocido por muchos conductores. El solenoide del motor de arranque es un relé de alta potencia que, al girar la llave o pulsar el botón de encendido, cumple dos funciones: primero, desplaza un piñón (Bendix) para que engrane con la corona del volante del motor; y segundo, cierra un circuito de alta corriente para que el motor eléctrico de arranque gire y ponga en marcha el motor de combustión.
• Sistema de Inyección de Combustible: Los inyectores de combustible en los motores modernos (gasolina y diésel) son esencialmente válvulas controladas por solenoides de acción muy rápida y precisa. La ECU (Unidad de Control del Motor) activa el solenoide de cada inyector para abrirlo y permitir la pulverización de una cantidad exacta de combustible en el momento preciso, lo que es fundamental para la eficiencia y el rendimiento del motor.
• Transmisiones Automáticas: Las cajas de cambio automáticas utilizan múltiples solenoides para controlar el flujo de fluido hidráulico hacia diferentes embragues y frenos internos. La activación secuencial y precisa de estos solenoides permite realizar los cambios de marcha de manera suave y eficiente. Los solenoides proporcionales son comunes aquí para un control más refinado.
• Sistemas de Frenos (ABS, ESP): En los sistemas de frenos antibloqueo (ABS) y control electrónico de estabilidad (ESP), los solenoides en el modulador hidráulico controlan la presión del líquido de frenos que llega a cada rueda de forma independiente. Modulan la presión miles de veces por segundo para evitar el bloqueo de las ruedas y mantener la estabilidad del vehículo.
• Sistemas de Suspensión Activa/Adaptativa: Algunos sistemas de suspensión avanzados utilizan solenoides para ajustar la rigidez de los amortiguadores o la altura del vehículo en tiempo real, adaptándose a las condiciones de la carretera y el estilo de conducción.
• Sistemas de Climatización: Controlan el flujo de refrigerante en el sistema de aire acondicionado o el paso de agua caliente en el sistema de calefacción, así como la dirección del flujo de aire a través de las compuertas.
• Sistemas de Seguridad: Los solenoides se utilizan para el bloqueo centralizado de puertas y el pestillo del maletero. También pueden encontrarse en algunos sistemas de sujeción o pretensores de cinturones de seguridad.
• Control de Emisiones: Válvulas EGR (Recirculación de Gases de Escape) o sistemas de control de vapor de combustible a menudo emplean solenoides para regular flujos.

La creciente complejidad de los vehículos modernos, con más sistemas automatizados y controlados electrónicamente, asegura que el papel de los solenoides en la automoción seguirá siendo fundamental y en constante evolución.

Innovaciones y Futuro de los Solenoides

Aunque el principio básico es antiguo, la tecnología de solenoides continúa avanzando:

• Miniaturización: La demanda de dispositivos más pequeños ha impulsado el desarrollo de solenoides microscópicos para aplicaciones de alta densidad o médicas.
• Mayor Eficiencia Energética: Nuevos materiales y diseños buscan reducir el consumo de energía y la generación de calor.
• Solenoides Inteligentes: La integración de electrónica y sensores permite a los solenoides realizar diagnósticos, comunicarse con sistemas de control complejos y ajustar su rendimiento de forma autónoma.
• Materiales Avanzados: La investigación en aleaciones ferromagnéticas y materiales aislantes mejora la fuerza, velocidad y resistencia a la temperatura.

Estas innovaciones garantizan que los solenoides seguirán siendo relevantes y se adaptarán a las necesidades de las futuras generaciones de vehículos y dispositivos tecnológicos.

Conceptos Técnicos: Resistencia y Temperatura

Un aspecto técnico relevante en el funcionamiento de los solenoides, especialmente en aplicaciones que implican calor (como en el compartimento del motor de un coche), es la relación entre la resistencia de la bobina y la temperatura. El alambre de cobre utilizado en las bobinas tiene un coeficiente de temperatura positivo. Esto significa que a medida que la temperatura del alambre aumenta, su resistencia eléctrica también aumenta. Según la Ley de Ohm (Voltaje = Corriente x Resistencia), si el voltaje aplicado es constante, un aumento en la resistencia resultará en una disminución de la corriente que fluye por la bobina.

Dado que la fuerza generada por el solenoide depende directamente de la corriente (y el número de vueltas), una disminución de la corriente debido al aumento de temperatura implica una reducción en la fuerza de accionamiento del solenoide. Esto puede ser crítico en aplicaciones donde se requiere una fuerza mínima garantizada para operar una válvula o mecanismo. Por ello, los ingenieros deben diseñar sistemas que permitan que el solenoide opere dentro de rangos de temperatura seguros o seleccionar solenoides especificados para operar a temperaturas elevadas.

Los solenoides de alta temperatura utilizan materiales de aislamiento y alambre con mejores propiedades térmicas, o están diseñados para disipar el calor de manera más eficiente. La clasificación térmica de un solenoide indica la temperatura máxima de operación segura de su bobina.

Preguntas Frecuentes sobre Solenoides

A continuación, respondemos algunas preguntas comunes sobre estos componentes:

¿Qué es una bobina de válvula solenoide?

Es la parte eléctrica de una válvula solenoide. Es la bobina de alambre que, al ser energizada, crea el campo magnético que mueve el émbolo para abrir o cerrar el paso del fluido.

¿Los solenoides funcionan con CC o CA?

Existen solenoides diseñados para operar con corriente continua (CC) y otros para corriente alterna (CA). La elección depende de la aplicación y la fuente de alimentación disponible.

¿Cuánta resistencia debe tener un solenoide?

La resistencia de un solenoide varía enormemente dependiendo de su diseño, tamaño, voltaje de operación y aplicación. Puede ir desde fracciones de ohmio hasta varios cientos de ohmios. Siempre se debe consultar la hoja de especificaciones del fabricante.

¿Qué es la resistencia del solenoide?

Es la oposición que presenta el alambre de la bobina al flujo de corriente eléctrica, medida en ohmios. Es una propiedad inherente al material y la geometría del alambre.

¿Qué afecta la resistencia de una bobina de solenoide?

Principalmente la longitud y el calibre (diámetro) del alambre, el material del alambre (típicamente cobre) y, de forma significativa, la temperatura de la bobina.

¿Cómo afecta la temperatura a la resistencia del solenoide?

La resistencia de un solenoide aumenta a medida que aumenta su temperatura. Esto puede reducir la corriente que fluye y, por lo tanto, disminuir la fuerza de accionamiento.

Conclusión

Los solenoides son componentes electromagnéticos esenciales cuya simplicidad esconde una funcionalidad increíblemente amplia y vital. Su capacidad para convertir energía eléctrica en movimiento lineal los convierte en actuadores perfectos para una miríada de tareas en casi todos los campos de la ingeniería, destacando de manera particular en la industria automotriz. Desde el crucial solenoide del motor de arranque hasta los precisos solenoides que controlan la inyección de combustible o los cambios de marcha, estos dispositivos son verdaderamente el corazón eléctrico que impulsa muchas de las funciones de nuestro vehículo. Entender su funcionamiento y aplicaciones nos permite apreciar la ingeniería que hace posible la tecnología que damos por sentada. La continua innovación en materiales y diseño asegura que los solenoides seguirán siendo una tecnología clave en el futuro, ofreciendo soluciones eficientes y fiables para los desafíos de control y automatización.
