OBD: El Cerebro de tu Coche Explicado

En la compleja ingeniería de un vehículo moderno, existe un componente silencioso pero vital que actúa como su sistema nervioso central y su médico personal: el sistema de diagnóstico a bordo, universalmente conocido como OBD (On-Board Diagnostics). Este sistema no es solo una característica adicional; es la columna vertebral del mantenimiento predictivo y la detección temprana de problemas, asegurando que tu coche funcione de manera eficiente, segura y cumpliendo con las normativas ambientales. Pero, ¿qué es exactamente el OBD y cómo logra monitorear la intrincada red de sensores y componentes de tu automóvil?

Imagina el OBD como un vigilante constante que escucha cada "latido" y "suspiro" de tu coche. Desde el rendimiento del motor hasta el funcionamiento de la transmisión, pasando por los sistemas de emisiones y seguridad, el OBD recopila datos en tiempo real. Su propósito principal es detectar cualquier desviación de los parámetros normales de funcionamiento que pueda indicar un problema. Cuando se identifica una anomalía, el sistema no solo la registra, sino que la traduce a un código estandarizado, almacenándolo en la memoria de la unidad de control del motor (ECU) y, a menudo, encendiendo una luz de advertencia en el salpicadero, como la infame "Check Engine".

Una Mirada al Pasado: La Evolución del OBD

El concepto de un sistema de diagnóstico integrado no surgió de la noche a la mañana. Sus orígenes se remontan a finales de la década de 1980 en Estados Unidos. Inicialmente, era una implementación voluntaria en algunos modelos de gama alta, una característica de conveniencia más que una necesidad regulatoria. Sin embargo, a medida que la tecnología automotriz se volvía más sofisticada y las preocupaciones sobre las emisiones contaminantes aumentaban, se hizo evidente la necesidad de un sistema estandarizado para monitorear y controlar el rendimiento de los vehículos y su impacto ambiental.

Esto llevó al desarrollo y la eventual obligatoriedad del sistema OBD. En Europa, la implementación fue gradual. Se hizo obligatorio para los vehículos de gasolina a partir del año 2000 y para los vehículos diésel a partir de 2003. En Estados Unidos, la estandarización completa (OBD-II) ya era la norma desde 1996. Esta obligatoriedad marcó un antes y un después, forzando a los fabricantes a adoptar protocolos de comunicación y códigos de error uniformes, lo que facilitó enormemente el diagnóstico y la reparación de vehículos para talleres independientes y concesionarios por igual.

Localización y Acceso al Puerto OBD

Para que un mecánico o incluso un propietario con la herramienta adecuada pueda interactuar con el sistema OBD, necesita acceder al puerto de diagnóstico. Este puerto, estandarizado con 16 pines en la versión OBD-II, suele estar ubicado en el habitáculo del vehículo, típicamente debajo del salpicadero, cerca de la columna de dirección. En algunos modelos, puede estar oculto detrás de una tapa o un panel que necesita ser retirado. La ubicación exacta puede variar ligeramente entre marcas y modelos, por lo que consultar el manual del propietario es siempre una buena práctica si no se encuentra a simple vista.

Este puerto es la puerta de entrada al mundo digital de tu coche. A través de él, las herramientas de diagnóstico se conectan para leer los códigos de error almacenados, visualizar datos en tiempo real de los sensores (como la temperatura del refrigerante, la velocidad del motor, el estado del sistema de combustible, etc.) y, en algunos casos, realizar pruebas de actuadores o reprogramar ciertas funciones del vehículo. Es, en esencia, la interfaz que permite la comunicación bidireccional entre el exterior y la centralita electrónica del coche.

El Lenguaje Secreto: ¿Cómo Funciona el OBD?

El funcionamiento del sistema OBD se basa en una red compleja de sensores distribuidos por todo el vehículo. Estos sensores monitorizan continuamente parámetros clave de funcionamiento en áreas como el motor, la transmisión, el sistema de escape, los frenos (ABS), los airbags, y muchos otros. La información recopilada por estos sensores se envía a la unidad de control electrónico (ECU), que es el "cerebro" del sistema.

La ECU compara constantemente los datos recibidos con los valores de referencia programados. Si un valor se sale del rango aceptable o si un sensor deja de funcionar correctamente, la ECU interpreta esto como un fallo o un problema potencial. En ese momento, genera y almacena un Código de Diagnóstico de Problemas (DTC por sus siglas en inglés, Diagnostic Trouble Code). Estos códigos son estandarizados en el sistema OBD-II, lo que significa que un código P0300 (fallo de encendido aleatorio) significa lo mismo en un Ford que en un Toyota, aunque la causa subyacente pueda variar.

La estructura de estos códigos DTC es informativa y sigue un patrón definido:

• Primera letra: Indica el sistema afectado.
• P (Powertrain): Motor y transmisión.
• B (Body): Carrocería (airbags, cierres, asientos, etc.).
• C (Chassis): Chasis (ABS, dirección, suspensión, etc.).
• U (Network/Communication): Comunicación entre módulos.
• Segundo dígito: Indica si el código es genérico o específico del fabricante.
• 0: Código genérico (SAE, aplicable a todas las marcas).
• 1: Código específico del fabricante.
• Tercer dígito: Identifica una subcategoría dentro del sistema principal.
• Para códigos 'P': 1-2 (Medición aire/combustible), 3 (Sistema de encendido), 4 (Control de emisiones auxiliar), 5 (Control de velocidad/ralentí), 6 (ECU/Circuitos de salida), 7-8 (Transmisión).
• Cuarto y quinto dígitos: Proporcionan el número de código específico que detalla el fallo exacto.

Por ejemplo, un código P0420 podría indicar "Eficiencia del sistema catalizador por debajo del umbral (Banco 1)". La interpretación precisa de estos dos últimos dígitos a menudo requiere una base de datos de códigos de error y conocimiento técnico especializado, ya que un mismo código genérico puede tener diferentes causas raíz dependiendo del modelo específico del vehículo.

La Importancia Crucial del OBD para el Automovilista

Para el propietario de un vehículo, el sistema OBD es una herramienta de prevención invaluable. La luz de advertencia en el salpicadero no debe ser ignorada; es el sistema OBD notificando que ha detectado algo que requiere atención. Abordar un problema cuando el OBD lo señala por primera vez puede evitar que una falla menor se convierta en una avería mayor y mucho más costosa. Por ejemplo, un simple fallo de encendido detectado por el OBD podría, si no se corrige, dañar el catalizador, una reparación significativamente más cara.

Además del ahorro potencial en reparaciones, el OBD juega un papel fundamental en la seguridad y el cumplimiento normativo. Al monitorear sistemas críticos como los frenos, la dirección o las emisiones, ayuda a garantizar que el vehículo opere dentro de los límites de seguridad y ambientales establecidos. En muchos lugares, la Inspección Técnica de Vehículos (ITV) o su equivalente incluye una lectura del sistema OBD para verificar que no hay códigos de error relacionados con emisiones y que el sistema de control de emisiones funciona correctamente.

Herramientas de Diagnóstico: La Llave para Desbloquear la Información del OBD

Para acceder a la información almacenada y monitoreada por el sistema OBD, se requieren herramientas específicas, conocidas como escáneres de diagnóstico o herramientas de diagnóstico. Estas herramientas varían en complejidad, desde simples lectores de códigos portátiles hasta sofisticados sistemas de diagnóstico utilizados en talleres profesionales.

La principal distinción entre las herramientas se basa en la generación del sistema OBD con el que son compatibles:

OBD-I vs. OBD-II: La Diferencia Clave

Es fundamental entender que OBD y OBD-II no son lo mismo. El sistema OBD-I, utilizado antes de la estandarización, no tenía un puerto ni un protocolo de comunicación universal. Cada fabricante tenía su propio conector y sus propios códigos de error, lo que hacía que diagnosticar vehículos de diferentes marcas fuera complicado y costoso, requiriendo herramientas específicas para cada una.

El sistema OBD-II (u OBD2), por otro lado, introdujo la estandarización. Estableció un conector de diagnóstico universal de 16 pines, protocolos de comunicación estandarizados y una lista extensible de códigos de error DTC genéricos. Esto permitió que una sola herramienta de diagnóstico OBD-II pudiera comunicarse con la mayoría de los vehículos fabricados a partir de las fechas de obligatoriedad (1996 en USA, 2000/2003 en Europa).

Además de los escáneres OBD-II básicos, existen otras herramientas de diagnóstico que se conectan al puerto OBD o se utilizan en conjunto:

• Sistemas de Monitoreo de Presión de Neumáticos (TPMS): Aunque a menudo tienen su propio sistema de comunicación, las herramientas para programar o restablecer los TPMS interactúan con la electrónica del vehículo, a veces a través del puerto OBD.
• Probadores de Circuito y Multímetros: Herramientas eléctricas esenciales para diagnosticar problemas subyacentes que el OBD puede señalar (ej. un sensor con falla eléctrica).
• Probadores de Batería: Aunque simples, son cruciales ya que muchos problemas electrónicos diagnosticados por el OBD pueden ser causados por un voltaje insuficiente.

Para un taller, tener una herramienta de diagnóstico OBD-II de calidad es esencial. Permite diagnósticos más rápidos y precisos, aumenta la eficiencia de las reparaciones y, en última instancia, mejora la satisfacción del cliente al resolver los problemas de manera efectiva.

¿Cómo se Realiza un Diagnóstico Completo con OBD?

Realizar un diagnóstico utilizando una herramienta OBD-II es un proceso relativamente sencillo, aunque la interpretación de los resultados requiere habilidad y experiencia:

1. Preparación: Asegurarse de que el vehículo esté apagado y la llave fuera del contacto.
2. Localizar el Puerto: Encontrar el puerto OBD-II (generalmente bajo el salpicadero).
3. Conectar la Herramienta: Enchufar el cable del escáner al puerto OBD-II. Algunas herramientas modernas son inalámbricas (Bluetooth o Wi-Fi) y se conectan a un teléfono o tablet.
4. Encender la Herramienta/Vehículo: Encender el escáner (si tiene batería propia) o poner el contacto del vehículo (sin arrancar el motor). La herramienta se comunicará con la ECU.
5. Iniciar el Escaneo: La mayoría de las herramientas guían al usuario. Es posible que debas ingresar datos básicos del vehículo (marca, modelo, año, VIN). El escáner comenzará a leer los datos y buscar códigos de error almacenados.
6. Leer los Códigos: El escáner mostrará una lista de los códigos DTC presentes, tanto activos como pendientes o históricos.
7. Interpretar y Diagnosticar: Aquí es donde la experiencia es clave. Se busca el significado de los códigos. Un solo código puede apuntar a varias causas posibles. Es necesario usar datos en tiempo real, pruebas de componentes y conocimiento del vehículo para determinar la causa raíz del problema.
8. Realizar la Reparación: Una vez diagnosticado, se procede a reparar o reemplazar el componente defectuoso.
9. Borrar Códigos: Después de la reparación, se utiliza el escáner para borrar los códigos de error de la memoria de la ECU.
10. Verificar: Arrancar el vehículo y, si es posible, realizar una breve prueba de conducción para asegurarse de que el problema se ha resuelto y los códigos de error no vuelven a aparecer.

Es crucial borrar los códigos *después* de la reparación y no antes, ya que los códigos borrados pueden volver a aparecer si el problema persiste, confirmando que la reparación fue exitosa.

Precauciones y Limitaciones del Diagnóstico OBD

Si bien el OBD es una herramienta poderosa, no es infalible y debe usarse con precaución. La lectura de códigos generalmente es segura, pero algunas funciones avanzadas, como la reprogramación o el borrado de códigos, pueden tener consecuencias si se usan incorrectamente. Borrar un código de advertencia sin solucionar el problema subyacente puede ocultar una condición peligrosa y poner en riesgo la seguridad. Por ello, se recomienda:

• Utilizar herramientas de diagnóstico de calidad de fabricantes reconocidos.
• Mantener el software de la herramienta siempre actualizado.
• Asegurarse de que la herramienta es compatible con el vehículo específico.
• Tener la formación y experiencia adecuadas para interpretar correctamente los códigos y realizar las reparaciones.
• Ante la duda, consultar a un experto o al soporte técnico del fabricante de la herramienta.

Además, la precisión de un diagnóstico OBD depende de varios factores: la calidad del escáner, la actualización de sus bases de datos y, sobre todo, la habilidad del técnico. Un código DTC solo indica que un parámetro está fuera de rango o que un sensor reporta un valor anómalo; no siempre señala directamente la pieza exacta que falla. A veces, un problema en un sistema puede generar códigos en otro. La habilidad del profesional para interpretar el contexto y realizar pruebas adicionales es tan importante como la lectura inicial del código.

Preguntas Frecuentes sobre el Sistema OBD

A continuación, respondemos algunas de las dudas más comunes sobre el sistema de diagnóstico OBD:

¿Qué significa OBD en un coche?

OBD significa On-Board Diagnostics (Diagnóstico a Bordo). Es un sistema electrónico integrado en el vehículo que monitoriza el funcionamiento de varios componentes y sistemas, detecta fallos y almacena códigos de error.

¿Es lo mismo OBD que OBD2?

No exactamente. OBD fue la primera generación, no estandarizada. OBD2 (o OBD-II) es la segunda generación, completamente estandarizada en cuanto a conector, protocolos de comunicación y códigos de error genéricos, lo que permite usar una misma herramienta en la mayoría de los vehículos modernos.

¿Dónde se encuentra el puerto OBD de mi coche?

Generalmente, el puerto OBD-II de 16 pines se encuentra en el habitáculo, debajo del salpicadero, a menudo cerca de la columna de dirección. La ubicación exacta puede variar según el modelo, por lo que es recomendable consultar el manual del propietario.

¿Qué me puede decir un escáner OBD?

Un escáner OBD puede leer los códigos de error (DTC) almacenados en la centralita del coche, mostrar datos en tiempo real de diversos sensores (velocidad, temperatura, presión, estado del motor, etc.) y, en herramientas avanzadas, realizar pruebas de sistemas, restablecer luces de servicio o programar ciertas funciones.

¿Puedo usar mi teléfono como herramienta de diagnóstico?

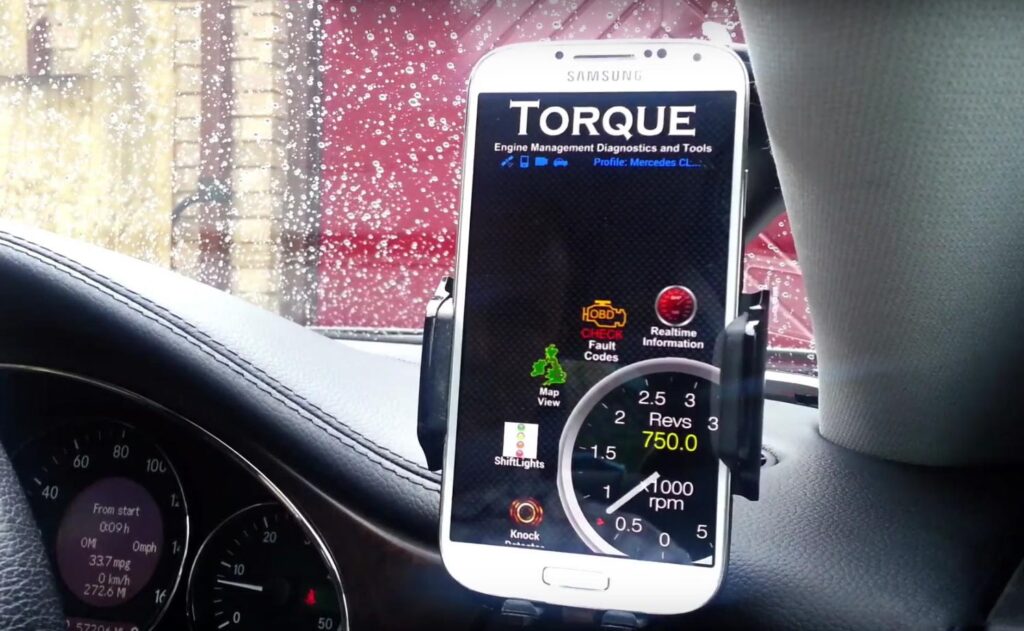

Sí, existen adaptadores OBD Bluetooth o Wi-Fi que se conectan al puerto del coche y aplicaciones móviles que pueden leer y mostrar códigos de error en tu teléfono. Sin embargo, estas soluciones suelen ser básicas y no reemplazan la funcionalidad y precisión de una herramienta de diagnóstico profesional.

¿Qué tan preciso es un diagnóstico OBD?

La precisión de un diagnóstico OBD depende de la calidad de la herramienta, la actualización de su software y, crucialmente, de la experiencia y el conocimiento del técnico que interpreta los códigos y los datos. El código señala un problema, pero la causa raíz puede requerir investigación adicional.

¿Cuánto cuesta un diagnóstico de coche con OBD?

El costo de un servicio de diagnóstico OBD en un taller puede variar significativamente dependiendo de la complejidad del problema, la tarifa del taller y la región. Una lectura básica de códigos puede ser relativamente económica, pero un diagnóstico completo que implique análisis de datos y pruebas puede tener un costo mayor (ej. alrededor de 110 USD o su equivalente local, aunque este precio es orientativo y varía).

Conclusión

El sistema de diagnóstico a bordo (OBD) es una tecnología fundamental en los vehículos modernos, actuando como un guardián constante de su salud y rendimiento. Entender cómo funciona, la importancia de sus códigos de error y la necesidad de utilizar las herramientas adecuadas es clave tanto para los profesionales automotrices como para los propietarios de vehículos. No ignores las advertencias de tu coche; son la forma en que el OBD te comunica que algo necesita atención. Realizar revisiones periódicas y confiar en talleres especializados para interpretar y solucionar los problemas detectados por el sistema OBD es la mejor manera de garantizar la seguridad, eficiencia y longevidad de tu vehículo. El diagnóstico temprano es, sin duda, la mejor inversión para el futuro de tu coche.
