El Transistor Automotriz: Clave de tu Coche

En el corazón de la tecnología que impulsa y controla los vehículos modernos, se encuentran componentes electrónicos diminutos pero increíblemente poderosos: los transistores. Estos pequeños dispositivos han revolucionado la ingeniería automotriz, permitiendo sistemas más precisos, fiables y eficientes que en las generaciones anteriores de automóviles.

Para entender su importancia, primero debemos saber qué es exactamente un transistor y cómo opera en un nivel fundamental.

¿Qué es un Transistor?

Un transistor es un componente electrónico construido a partir de materiales semiconductores. Su nombre deriva de la combinación de las palabras en inglés "transfer resistor", que se traduce como "resistencia de transferencia". Esta etimología ya nos da una pista crucial sobre su función principal: la capacidad de controlar el flujo de corriente eléctrica, variando efectivamente la resistencia entre dos puntos en respuesta a una pequeña señal eléctrica aplicada a un tercer punto.

Antes de la invención del transistor, las funciones de control y amplificación de señales se realizaban principalmente con válvulas termoiónicas (tubos de vacío), que eran grandes, frágiles, consumían mucha energía y generaban calor. El transistor significó un salto cuántico en la electrónica, permitiendo la miniaturización, un menor consumo de energía, mayor fiabilidad y costos de fabricación reducidos, lo que impulsó la expansión masiva de la electrónica en todos los ámbitos, incluyendo el automotriz.

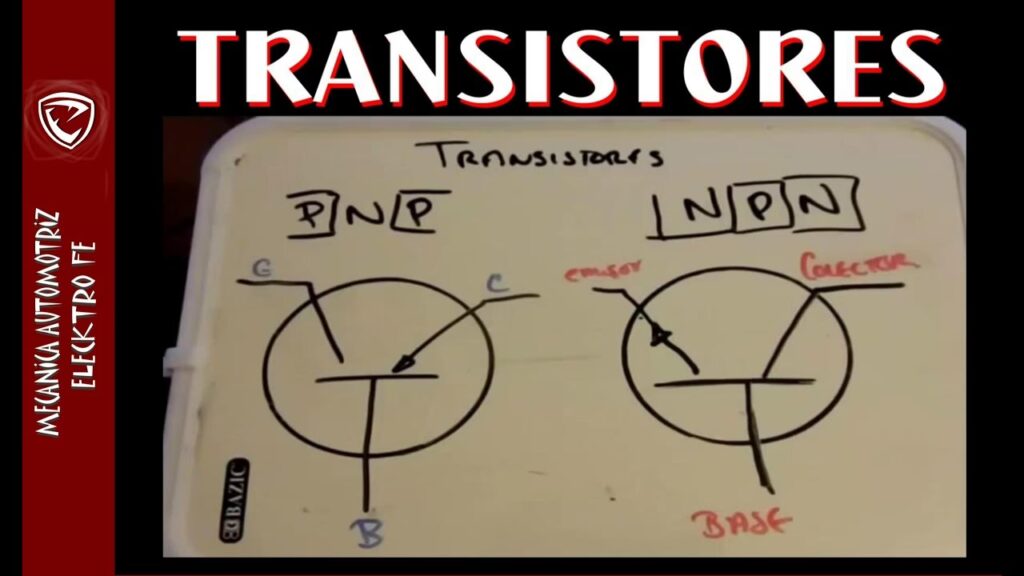

Estructura Básica de un Transistor

Aunque existen varios tipos de transistores (como los BJT, MOSFET, etc.), la estructura básica que comparten es la de tener tres terminales. Esto los convierte en dispositivos "triodo". Estos terminales son:

• Emisor: Es el terminal por donde "salen" o son "inyectados" los portadores de carga (electrones o huecos).
• Colector: Es el terminal que "recibe" o "recoge" los portadores de carga provenientes del emisor.
• Base: Es el terminal de control, situado entre el emisor y el colector. Una pequeña corriente o tensión aplicada a la base es la que regula el flujo de portadores de carga entre el emisor y el colector.

Imagina que el flujo de corriente entre el emisor y el colector es como el agua que pasa por una tubería. La base actuaría como una válvula: aplicando una pequeña "presión" (corriente o tensión) a la base, puedes abrir o cerrar esta válvula, controlando cuánta agua (corriente) fluye a través de la tubería principal.

Funciones Principales de un Transistor

Basado en su capacidad para controlar el flujo de corriente, un transistor puede operar principalmente de dos maneras:

1. Como Amplificador

En este modo, una pequeña variación en la corriente o tensión aplicada a la base produce una variación mucho mayor en la corriente que fluye entre el colector y el emisor. De esta manera, el transistor toma una señal de entrada débil y produce una señal de salida más potente que es una réplica amplificada de la original. Esta función es crucial en sistemas de audio, comunicación y procesamiento de señales.

2. Como Interruptor (Switch)

En este modo, el transistor se utiliza para permitir o bloquear completamente el paso de corriente entre el colector y el emisor. Cuando se aplica una señal adecuada a la base, el transistor permite que la corriente fluya (estado "encendido" o "saturación"). Cuando no se aplica señal o se aplica una señal diferente, el transistor bloquea el flujo de corriente (estado "apagado" o "corte"). Esta capacidad de conmutación rápida y precisa es fundamental para la lógica digital (utilizada en procesadores, memorias) y para controlar cargas de potencia (como motores, luces, inyectores).

Es esta doble capacidad, actuar como amplificador o como interruptor, lo que hace al transistor tan versátil y esencial en la electrónica moderna.

Aplicaciones de los Transistores en el Automóvil

La electrónica ha pasado de ser un extra en los coches a ser una parte integral de su funcionamiento. Los transistores son componentes fundamentales en la mayoría de los sistemas electrónicos de un vehículo moderno. Algunas de sus aplicaciones más destacadas incluyen:

Reguladores de Tensión

Los vehículos necesitan un suministro de tensión eléctrica estable (típicamente 12V) para alimentar todos sus sistemas, independientemente de la velocidad del motor (que afecta la salida del alternador) o la carga eléctrica (luces, aire acondicionado, etc.). Los reguladores de tensión electrónicos transistorizados han reemplazado a los antiguos reguladores electromecánicos. Utilizan transistores para censar el voltaje de salida del alternador y ajustar la corriente de campo del mismo de forma continua y precisa. Esto asegura un voltaje de carga constante y evita sobrecargas o descargas inadecuadas de la batería. A diferencia de los reguladores electromagnéticos con contactos mecánicos propensos a desgastarse y desajustarse, los reguladores transistorizados no tienen partes móviles, lo que aumenta enormemente su fiabilidad y estabilidad frente a cambios de temperatura y vibraciones.

Sistemas de Encendido Electrónico

En los sistemas de encendido tradicionales con ruptor (platinos), un contacto mecánico abría y cerraba el circuito primario de la bobina de encendido para generar la chispa en las bujías. Este ruptor mecánico tenía limitaciones de velocidad, sufría desgaste por arco eléctrico y fricción, y requería ajustes periódicos.

En los sistemas de encendido electrónico, un transistor de potencia (a menudo llamado módulo de encendido o etapa de potencia) asume la función del ruptor. Actúa como un interruptor de alta velocidad, controlado por la Unidad de Control del Motor (ECU) o un módulo de encendido específico. Cuando la ECU indica que es el momento de la chispa para un cilindro, el transistor interrumpe rápidamente la corriente del circuito primario de la bobina. Esta interrupción induce una tensión muy alta (miles de voltios) en el circuito secundario, que es enviada a la bujía correspondiente para generar la chispa. El uso de transistores permite una conmutación mucho más rápida y limpia, lo que resulta en chispas más potentes y estables, mejorando la combustión, la eficiencia y reduciendo las emisiones. Además, al no tener partes mecánicas sometidas a desgaste, la fiabilidad del sistema aumenta considerablemente.

Sistemas de Inyección de Combustible

Los sistemas de inyección electrónica de combustible, controlados por la ECU, dependen en gran medida de los transistores. Los transistores de potencia dentro de la ECU actúan como interruptores de alta velocidad para controlar la apertura y cierre de los inyectores de combustible. La ECU determina la duración precisa (tiempo de apertura) y el momento en que cada inyector debe pulverizar combustible, basándose en una multitud de sensores (posición del acelerador, RPM del motor, temperatura, oxígeno en el escape, etc.). Los transistores ejecutan estas órdenes, activando y desactivando los solenoides de los inyectores con una precisión de milisegundos. Esta capacidad de conmutación rápida y precisa permite una dosificación de combustible mucho más exacta que los antiguos carburadores, optimizando la mezcla aire-combustible para mejorar el rendimiento, la economía de combustible y reducir las emisiones contaminantes.

Control de Actuadores Varios

Más allá de los sistemas principales, los transistores se encuentran en una gran variedad de circuitos de control dentro del vehículo. Actúan como interruptores o amplificadores para manejar:

• Motores eléctricos pequeños: Como los de los elevalunas, espejos eléctricos, cierres centralizados, ventiladores del habitáculo.
• Luces: Controlando la activación de relés o regulando la intensidad en sistemas de iluminación avanzados (dimmers).
• Sistemas de limpiaparabrisas: Circuitos temporizadores que controlan la intermitencia.
• Paneles de instrumentos electrónicos: Procesando señales para cuentarrevoluciones, velocímetros, indicadores.
• Sistemas de audio y comunicación: Amplificando señales de audio.
• Unidades de Control Electrónico (ECU): Miles o millones de transistores forman los microprocesadores y chips de memoria que son el cerebro de la ECU.

Ventajas del Uso de Transistores en Automoción

La adopción masiva de transistores en la industria automotriz ha traído consigo múltiples beneficios:

• Fiabilidad: Al no tener partes móviles o contactos mecánicos (en comparación con relés o ruptores), los transistores son mucho más duraderos y menos propensos a fallar por desgaste o corrosión.
• Precisión: Permiten un control mucho más exacto y rápido de las señales y potencias, lo que es vital para sistemas de inyección, encendido y regulación de voltaje.
• Eficiencia: Conmutan con pérdidas de energía mínimas y consumen poca energía para su operación de control.
• Tamaño y Peso: Son extremadamente pequeños y ligeros, lo que permite integrar complejas funciones electrónicas en espacios reducidos.
• Velocidad de Operación: Pueden conmutar millones de veces por segundo, algo imposible para dispositivos mecánicos.

Comparativa: Regulador Transistorizado vs. Electromagnético

Para ilustrar el avance que supuso la introducción de transistores en sistemas clave, veamos una comparativa sencilla:

Preguntas Frecuentes sobre Transistores Automotrices

¿Qué es un transistor automotriz?

Es un componente electrónico semiconductor con tres terminales (emisor, base, colector) utilizado en los sistemas electrónicos de los vehículos para controlar o amplificar corrientes eléctricas.

¿Cuántos terminales tiene un transistor?

La mayoría de los transistores utilizados en aplicaciones automotrices tienen tres terminales.

¿Cuáles son las funciones principales de un transistor en un coche?

Actuar como interruptor (para encender/apagar componentes rápidamente) o como amplificador (para aumentar la potencia de una señal).

¿Por qué se usan transistores en los coches modernos en lugar de componentes más antiguos?

Ofrecen mayor fiabilidad, precisión, velocidad, eficiencia, menor tamaño y peso en comparación con relés electromecánicos, ruptores o válvulas de vacío.

¿En qué partes del coche se encuentran transistores?

En reguladores de tensión, sistemas de encendido electrónico, unidades de control del motor (ECU), sistemas de inyección, temporizadores de limpiaparabrisas, control de luces, paneles de instrumentos electrónicos y muchos otros módulos electrónicos.

¿Cómo ayuda un transistor en el sistema de encendido?

Actúa como un interruptor de alta velocidad que interrumpe la corriente en la bobina de encendido, generando la alta tensión necesaria para la chispa de la bujía de forma más precisa y fiable que los antiguos platinos.

¿Cómo funciona un transistor en un regulador de voltaje?

Controla la corriente que llega al rotor del alternador (corriente de campo) para mantener la tensión de salida del alternador constante, compensando los cambios en la velocidad del motor y la carga eléctrica del vehículo.

En resumen, los transistores son los héroes anónimos de la electrónica automotriz. Su capacidad para controlar y amplificar corrientes de manera eficiente y fiable ha sido fundamental para el desarrollo de los sofisticados sistemas de gestión de motor, seguridad y confort que caracterizan a los vehículos de hoy en día. Comprender su función nos ayuda a apreciar la complejidad y la ingeniería detrás de cada arranque, cada aceleración y cada viaje.
