El mundo de la electrónica de potencia está lleno de componentes esenciales que permiten controlar grandes cantidades de energía de forma eficiente y segura. Entre ellos, destaca el tiristor, un dispositivo semiconductor con una capacidad única para actuar como un interruptor de alta velocidad y potencia. Aunque su nombre pueda sonar técnico, sus aplicaciones son variadas y se encuentran en muchos aspectos de nuestra vida diaria y en sistemas industriales complejos.

El tiristor, también conocido comúnmente en su forma unidireccional como Rectificador Controlado de Silicio (SCR por sus siglas en inglés), es un componente electrónico fundamental en el ámbito del control de potencia. Su nombre proviene de la combinación de 'thyratron' (una válvula electrónica antigua con función similar) y 'transistor', reflejando su naturaleza de semiconductor con capacidad de conmutación. Estos dispositivos están construidos con materiales semiconductores que, dependiendo de factores como la temperatura, pueden comportarse como aislantes o como conductores.
- ¿Qué es Exactamente un Tiristor?
- Una Mirada a su Historia
- Principios de Funcionamiento Básico
- Métodos de Activación del Tiristor
- Las Múltiples Aplicaciones de los Tiristores
- Tipos Comunes de Tiristores
- Técnicas de Fabricación
- Posibles Modos de Error
- Tiristores de Carburo de Silicio (SiC)
- Comparativa de Algunos Tipos de Tiristores
- Preguntas Frecuentes sobre Tiristores

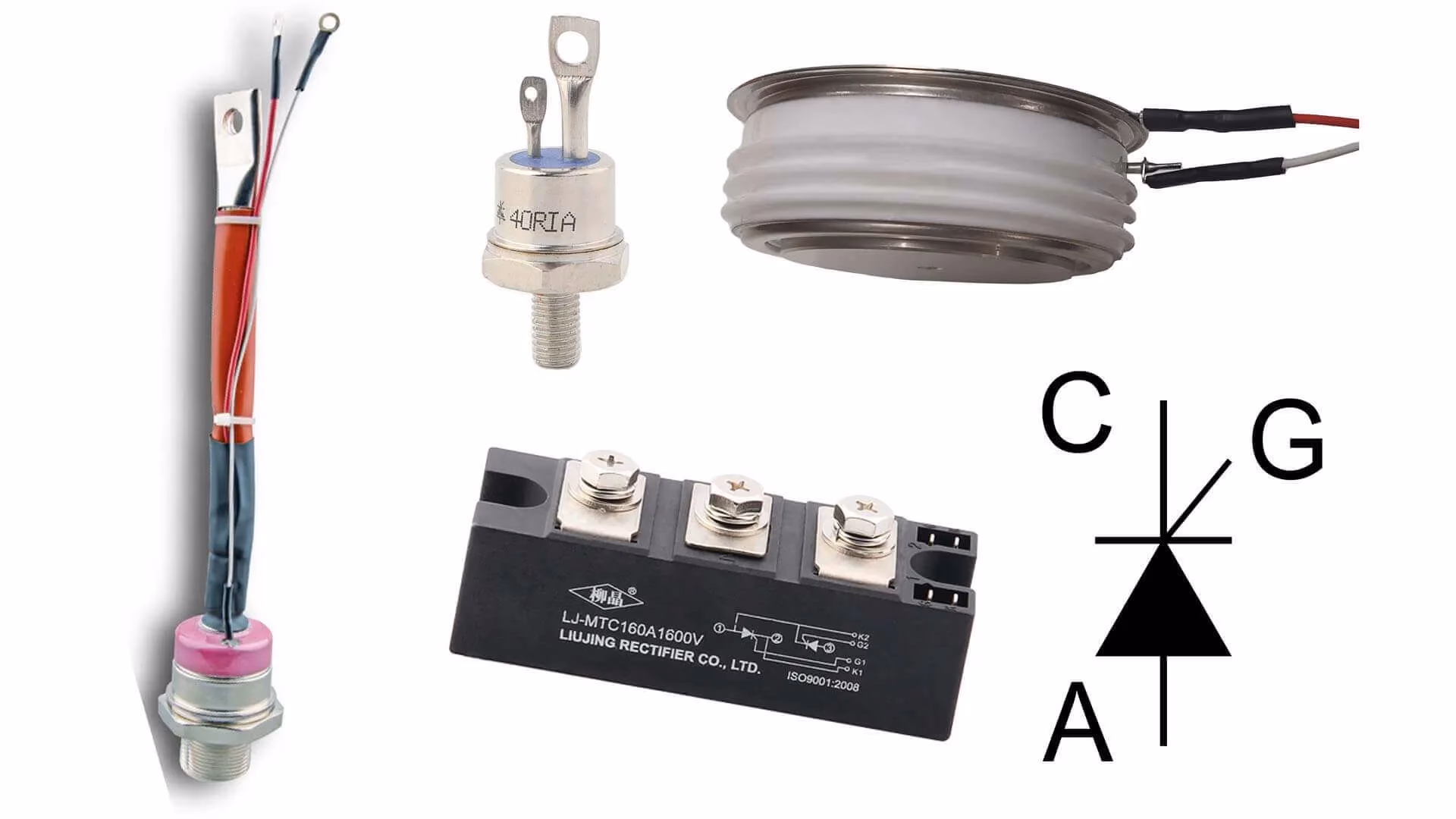

¿Qué es Exactamente un Tiristor?
Un tiristor es parte de una familia de componentes semiconductores que utilizan una realimentación interna para lograr una conmutación rápida y eficiente. A diferencia de los transistores bipolares o FETs que pueden operar en una región lineal, el tiristor es un dispositivo biestable, funcionando principalmente en dos estados: completamente encendido (conductor) o completamente apagado (bloqueado). Los más comunes son unidireccionales (SCR), permitiendo el paso de corriente en una sola dirección, aunque existen variantes bidireccionales como el Triac y el DIAC.
El SCR típico consta de tres terminales: Ánodo, Cátodo y Compuerta (o Gate). Internamente, se estructura como una secuencia de capas P-N-P-N, lo que crea tres uniones P-N (J1, J2, J3). La compuerta se conecta a la unión J2. Esta estructura de cuatro capas le permite modelarse como dos transistores (uno PNP y uno NPN) interconectados con realimentación, lo que explica su comportamiento de conmutación regenerativa. Una vez que el tiristor se activa y la corriente principal (ánodo a cátodo) supera un cierto valor (corriente de enganche), el dispositivo permanece conductor incluso si la señal de compuerta se elimina, siempre y cuando la corriente principal no caiga por debajo de otro valor crítico (corriente de sostenimiento) o se invierta la polaridad.
Una Mirada a su Historia
Aunque la idea de un dispositivo de cuatro capas similar al tiristor fue propuesta por William Shockley en 1950 y defendida en los laboratorios Bell en 1956, el desarrollo y la comercialización a gran escala del Rectificador Controlado de Silicio (SCR) que hoy conocemos se debe principalmente a los ingenieros de General Electric en los años 60. Liderados por Gordon Hall y comercializado por Frank W. "Bill" Gutzwiller, el SCR se convirtió en un componente revolucionario para el control de potencia. Su impacto fue tal que el Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) reconoció la invención como un Hito Histórico IEEE.

Principios de Funcionamiento Básico
Como se mencionó, el tiristor actúa como un conmutador biestable. Su estado natural es el de bloqueo, impidiendo el paso de corriente entre el ánodo y el cátodo. Para activarlo y llevarlo al estado conductor, se requiere una combinación de polarización directa (tensión positiva en el ánodo respecto al cátodo) y una señal de disparo en la compuerta. Un pulso momentáneo de corriente en la compuerta, con polarización directa ánodo-cátodo, puede iniciar el proceso de conducción.
Una vez que el tiristor se activa, la corriente fluye libremente (con una pequeña caída de tensión) del ánodo al cátodo. La característica distintiva del tiristor es que, una vez encendido, la señal de la compuerta pierde el control. Para que deje de conducir, se debe reducir la corriente principal por debajo de la corriente de sostenimiento o invertir la polaridad de la tensión ánodo-cátodo. Esto último es especialmente útil en aplicaciones de corriente alterna, donde el tiristor se apaga automáticamente cada medio ciclo cuando la tensión cruza por cero.
Es importante destacar que, si se aplica una tensión inversa (cátodo positivo respecto al ánodo), el tiristor se bloquea. Sin embargo, si esta tensión inversa supera un valor máximo, puede producirse una ruptura por avalancha que dañe o destruya el dispositivo. De manera similar, una tensión directa excesiva (sin señal de compuerta) también puede causar una activación no deseada y potencialmente destructiva (activación por alto voltaje).
Métodos de Activación del Tiristor
El método más común y controlado para activar un tiristor polarizado en directa es mediante la aplicación de una corriente en la compuerta. Sin embargo, existen otras formas, algunas deseadas en ciertos diseños y otras que pueden considerarse modos de error:
- Corriente de Compuerta: Aplicar un voltaje positivo entre compuerta y cátodo inyecta una corriente que reduce el voltaje de bloqueo directo necesario para la activación. A mayor corriente de compuerta, menor voltaje ánodo-cátodo de disparo.
- Térmica: Un aumento significativo de la temperatura puede incrementar las corrientes de fuga, llevando a la activación si la tensión ánodo-cátodo es suficiente y la acción regenerativa se inicia.
- Luz: Algunos tiristores (fototiristores) están diseñados para ser activados por un haz de luz que incide en sus uniones, generando pares electrón-hueco.
- Alto Voltaje (ánodo-cátodo): Si la tensión directa supera el voltaje de ruptura directo, la corriente de fuga se vuelve lo suficientemente grande como para iniciar la activación. Esto puede dañar el dispositivo.
- Elevación Rápida del Voltaje (dv/dt): Una tasa de cambio de voltaje ánodo-cátodo muy alta puede generar una corriente capacitiva suficiente para activar el tiristor. Este método también puede ser perjudicial.

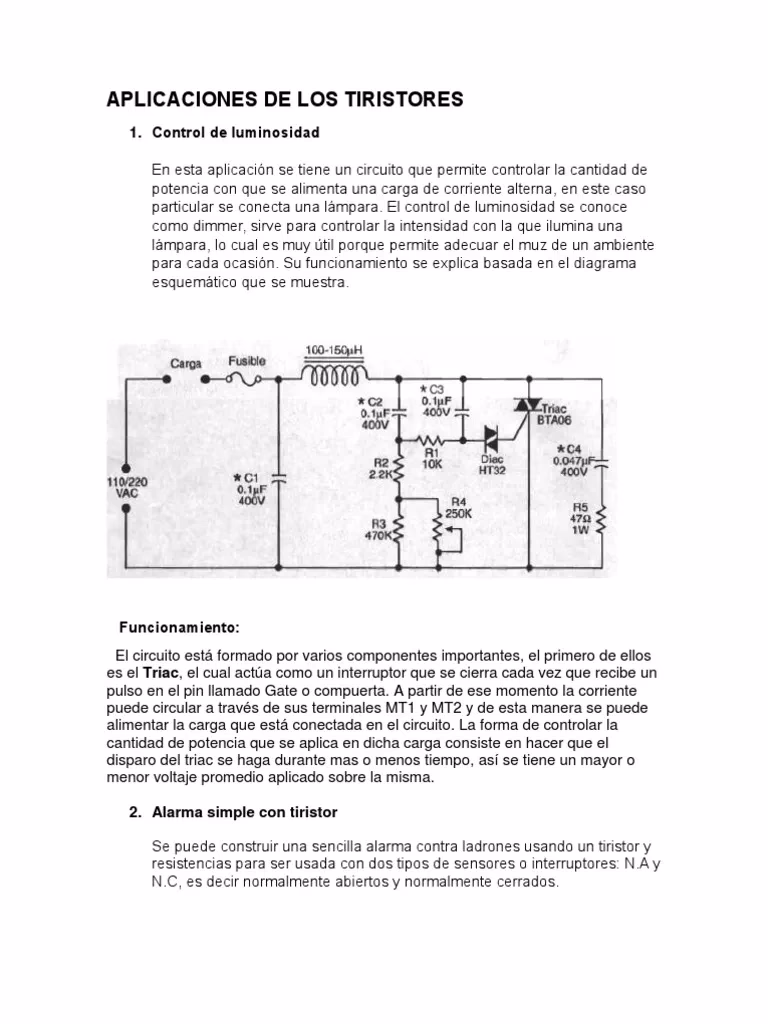

Las Múltiples Aplicaciones de los Tiristores
Los tiristores son indispensables en aplicaciones donde se requiere controlar grandes niveles de corriente o tensión. Su capacidad para conmutar rápidamente y su robustez los hacen ideales para sistemas de potencia. Una de sus aplicaciones más extendidas es en el control de corriente alterna, donde el cambio de polaridad natural de la red facilita su apagado.

Históricamente, una de las primeras aplicaciones a gran escala fue el control de tensión. En los años 70, se usaron tiristores para estabilizar la tensión de entrada en receptores de televisión a color.
Hoy en día, sus usos son muy diversos:
- Rectificación Controlada: Son fundamentales para convertir corriente alterna en corriente continua de manera controlada, permitiendo ajustar el nivel de tensión de salida. Se usan en circuitos rectificadores de varias fases (tres, seis, doce) y en el corazón de sistemas como turbogeneradores.
- Control de Potencia: Se emplean en circuitos de corriente continua y alterna para modular la potencia entregada a una carga, como en reguladores de velocidad de motores o atenuadores de luz.
- Convertidores e Inversores: Aunque el SCR es unidireccional, se usan en configuraciones para crear inversores (DC a AC) y convertidores de frecuencia, alterando la frecuencia de una potencia de entrada.
- Controladores Accionados por Ángulos de Fase: Permiten limitar la tensión en corriente alterna mediante modulación por ancho de pulsos, controlando en qué punto del ciclo de AC se activan.
- Interruptores Automáticos (Electrónicos): En circuitos digitales, pueden usarse como interruptores de protección, interrumpiendo el circuito si la corriente excede un valor seguro, protegiendo componentes aguas abajo.
- Protección contra Sobretensión: Combinados con componentes como diodos Zener, pueden desviar a tierra tensiones excesivas de una fuente, fundiendo un fusible y protegiendo el equipo.
- Electrodomésticos y Herramientas: Se encuentran en sistemas de control de temperatura, velocidad de ventiladores, cargadores de baterías, control de velocidad en taladros u otras herramientas eléctricas.
- Equipos para Exteriores: Presentes en sistemas de aspersión, encendido de motores a gas y pantallas electrónicas.
- Fotografía (Flash Electrónico): En los años 80, revolucionaron los flashes al permitir descargar solo la energía necesaria para una exposición, reduciendo drásticamente los tiempos de recarga y permitiendo disparos más rápidos y precisos.
- Procesamiento Gráfico: En tarjetas de video de alta gama, los tiristores podrían usarse para regular la frecuencia del reloj, controlando la velocidad de operación de los componentes y mejorando el rendimiento.
Tipos Comunes de Tiristores
La familia de los tiristores incluye varias variantes diseñadas para aplicaciones específicas. Además del SCR (Rectificador Controlado de Silicio), que es el más representativo, existen otros tipos:
- Tiristores de Control de Fase: Operan a frecuencias de línea (50/60 Hz) y no requieren conmutación rápida. Ideales para unidades de CC, soldadura por resistencia y transmisión de energía.
- Tiristores Inversores: Diseñados para conmutación de alta velocidad, se usan en aplicaciones de conmutación rápida con fuentes de DC, como inversores.
- Tiristores Asimétricos (ASCR): No bloquean tensiones inversas elevadas (típicamente solo 20-30V inversos), pero soportan altas tensiones directas (400-2000V). Útiles donde el voltaje inverso es bajo.
- Tiristor de Apagado de Puerta (GTO): A diferencia del SCR, el GTO puede ser apagado mediante una señal negativa en la compuerta, además de los métodos de apagado del SCR. Adecuado para altas tensiones (>2500V) y corrientes (>400A). Requieren que todos sus componentes se activen y apaguen simultáneamente para evitar daños.
- Tiristores Activados por Luz (Fototiristores o LTT): Se activan directamente por la incidencia de luz. Son insensibles a señales eléctricas, lo que los hace útiles en entornos ruidosos o en aplicaciones de alto voltaje como HVDC (Transmisión de Corriente Continua de Alto Voltaje) donde el aislamiento eléctrico es clave. Dos ejemplos son el LASCR (Light Activated SCR) y el TRIAC activado por luz.
- Tiristor de Conducción Inversa (RCT): Tienen un diodo integrado en paralelo y en sentido inverso. No pueden bloquear tensión inversa. Son ventajosos en aplicaciones donde se necesita un diodo de rueda libre o inverso, permitiendo integrar y disipar calor conjuntamente al SCR y el diodo. Usados en convertidores de frecuencia e inversores.
Técnicas de Fabricación
La creación de estos dispositivos de potencia implica procesos de fabricación complejos para lograr las estructuras P-N-P-N con precisión. Algunas técnicas clave incluyen:
- Técnica de Difusión-Aleación: Usada para dispositivos de gran potencia. Implica difundir galio en un disco de silicio tipo N para crear capas P, y luego formar contactos metálicos.
- Técnica "Todo Difusión": Más común para dispositivos de mediana o baja intensidad. Las capas P y N se obtienen por difusión controlada, a menudo usando máscaras de óxido. Requiere múltiples fases.
- Técnica de Barrera Aislante: Una variante de la "Todo Difusión", que parte de un sustrato tipo N, lo oxida, difunde material P, une zonas P, y realiza difusiones adicionales para aislar zonas N y formar la estructura final.
Posibles Modos de Error
Además de las fallas típicas por exceder los límites de voltaje, corriente o potencia, los tiristores tienen modos de error específicos relacionados con su comportamiento de conmutación:
- Activación di/dt: Si la velocidad de aumento de la corriente al encenderse es demasiado alta, puede dañar el dispositivo al no dar tiempo a que el área de conducción activa se propague completamente.
- Conmutación Forzada: La corriente transitoria de recuperación inversa puede causar una caída de voltaje interna que exceda la tensión de ruptura inversa de una unión, dañando el tiristor (principalmente en SCR).
- Activación dv/dt: Una tasa de aumento de voltaje ánodo-cátodo demasiado rápida puede activar el tiristor de forma no deseada sin señal de compuerta.
Los fabricantes especifican una región de potencia segura para definir los límites aceptables de voltaje y corriente bajo ciertas condiciones de temperatura, incluyendo el límite de potencia máxima en la compuerta para diferentes duraciones de pulso.
Tiristores de Carburo de Silicio (SiC)
La evolución de la tecnología de semiconductores ha llevado al desarrollo de tiristores fabricados con carburo de silicio (SiC). Este material permite que los dispositivos operen a temperaturas mucho más altas (hasta 350°C), abriendo la puerta a aplicaciones en entornos extremos donde los tiristores de silicio tradicionales no podrían funcionar eficientemente.
Comparativa de Algunos Tipos de Tiristores
| Tipo de Tiristor | Capacidad de Bloqueo Inverso | Control de Apagado por Compuerta | Aplicaciones Típicas |
|---|---|---|---|
| SCR (Rectificador Controlado de Silicio) | Sí | No (Solo por reducción de corriente o inversión de polaridad) | Rectificación controlada, control de potencia AC/DC |
| GTO (Gate Turn-Off Thyristor) | Sí (Generalmente menor que en directa) | Sí (Pulso negativo en compuerta) | Aplicaciones de alta potencia conmutada (inversores, convertidores) |
| RCT (Reverse Conducting Thyristor) | No (Tiene diodo inverso integrado) | No | Inversores, convertidores de frecuencia (donde se necesita diodo de rueda libre) |
| LTT (Light-Activated Thyristor) | Sí | No | Aplicaciones de alto voltaje (HVDC), entornos ruidosos |
| TRIAC (No es un tiristor SCR, pero de la familia) | N/A (Bidireccional) | No (Solo por reducción de corriente o cruce por cero) | Control de potencia AC bidireccional (atenuadores, control de velocidad en AC) |
Preguntas Frecuentes sobre Tiristores
¿Cuáles son los 3 tipos de tiristor?
Aunque existen más, algunos tipos comunes mencionados son los tiristores de control de fase, los tiristores inversores y los tiristores asimétricos. Otras variantes importantes incluyen los GTO y los activados por luz.

¿En qué aplicaciones se usan los tiristores?
Los tiristores se utilizan ampliamente en rectificadores para convertir AC a DC, en circuitos de control de potencia para AC y DC, en convertidores de frecuencia, como interruptores electrónicos en electrodomésticos y herramientas, y en sistemas de protección.
¿Cuál es la aplicación del tiristor de conducción inversa?
Los tiristores de conducción inversa (RCT) son ventajosos en aplicaciones donde se requiere un diodo inverso o de rueda libre integrado, como en convertidores de frecuencia e inversores. Permiten una integración más sencilla y eficiente de la disipación de calor.
¿Cómo podrían utilizarse tiristores para mejorar la velocidad de procesamiento gráfico?
En una tarjeta de video de alta gama, los tiristores podrían emplearse para regular la frecuencia del reloj. Al controlar la velocidad de operación de los componentes, podrían contribuir a mejorar la velocidad de procesamiento gráfico.
En conclusión, el tiristor es un componente de potencia versátil y robusto que ha sido fundamental en el desarrollo de la electrónica de potencia moderna. Desde el control de grandes sistemas industriales hasta aplicaciones en nuestros hogares y dispositivos electrónicos, su capacidad para gestionar y conmutar energía de manera eficiente lo mantiene como un pilar tecnológico indispensable.
