OBD: La Herramienta Clave para Diagnosticar Tu Coche

Cuando una luz misteriosa se enciende en el tablero de tu coche, es natural sentir preocupación. ¿Qué significa? ¿Es grave? Afortunadamente, existe una herramienta fundamental que se utiliza para descifrar estos mensajes y diagnosticar la salud de tu vehículo: el escáner o lector OBD-II. Este dispositivo se conecta al sistema de diagnóstico a bordo del coche para comunicarse directamente con la centralita y entender qué está sucediendo bajo el capó.

El sistema de Diagnóstico a Bordo (OBD, por sus siglas en inglés, On Board Diagnostics) es una tecnología estandarizada que se encuentra en la mayoría de los vehículos modernos. Su propósito principal es monitorear el rendimiento de diversos componentes del coche, especialmente aquellos relacionados con las emisiones contaminantes. Cuando el sistema detecta un problema, registra un código de falla específico y, a menudo, activa una luz indicadora en el tablero, comúnmente conocida como la luz de 'Check Engine' o MIL (Malfunction Indicator Lamp).

Historia y Evolución del Sistema OBD

La implementación de sistemas de diagnóstico a bordo se remonta a esfuerzos por reducir la contaminación del aire. En 1988, la Junta de Recursos del Aire de California (CARB) fue pionera al exigir que los vehículos a gasolina incluyeran sistemas OBD para controlar los límites de emisiones y realizar un autocontrol de componentes clave mediante dispositivos electrónicos. Esta regulación inicial, a la que a menudo se hace referencia como OBD-I, sentó las bases para lo que vendría después. Aunque fue un paso importante, los sistemas OBD-I eran menos estandarizados y a menudo solo monitoreaban un número limitado de componentes relacionados con las emisiones, sin una calibración específica para un nivel de emisiones determinado. Además, los conectores de diagnóstico variaban significativamente entre los fabricantes.

El verdadero salto evolutivo llegó con el OBD-II. Impulsado por normativas más estrictas, especialmente a partir de 1996 en Estados Unidos, el OBD-II se convirtió en un requisito legal para todos los automóviles nuevos vendidos allí. Posteriormente, esta norma influyó en regulaciones similares en otras partes del mundo, como Europa.

OBD-II: El Estándar Actual

OBD-II es mucho más sofisticado que su predecesor. No solo monitorea un rango más amplio de componentes que afectan las emisiones, sino que también puede detectar fallos eléctricos, químicos y mecánicos. Un ejemplo clave es el monitoreo del catalizador: mientras que OBD-I no detectaría un fallo químico en este componente crucial, OBD-II utiliza sensores de oxígeno (uno antes y otro después del catalizador) para verificar su correcto funcionamiento químico. El sistema supervisa la inyección de combustible, la entrada de aire, el sistema de encendido y muchos otros subsistemas.

Cuando OBD-II detecta un fallo, no solo enciende la luz de Check Engine, sino que también almacena información detallada sobre el problema. Guarda uno o varios códigos de falla (DTC - Diagnostic Trouble Codes) que identifican la naturaleza específica del mal funcionamiento. Además, puede registrar las condiciones exactas del vehículo (velocidad, carga del motor, temperatura, etc.) en el momento en que ocurrió la falla, lo que se conoce como 'datos de cuadro congelado' (freeze frame data).

Para acceder a esta información, se necesita un dispositivo de diagnóstico que se conecta a un conector estandarizado. El conector OBD-II es un puerto de 16 pines en forma de trapezoide que, según la normativa, suele encontrarse en la zona de los pies del conductor, debajo del volante, en la consola central o, en algunos casos, debajo del asiento del copiloto.

Variantes Regionales: EOBD y JOBD

Aunque OBD-II es el estándar global, existen variantes regionales que se ajustan a las normativas locales:

• EOBD (European On Board Diagnostics): Es la implementación europea de OBD-II. Se introdujo gradualmente, siendo obligatoria para vehículos a gasolina a partir del año 2000 y para diésel a partir de 2003. Si bien comparte muchas similitudes con OBD-II, puede tener algunas diferencias menores en cuanto a los parámetros monitoreados o los protocolos de comunicación utilizados.
• JOBD (Japanese On Board Diagnostics): Es la versión de OBD-II utilizada específicamente para vehículos vendidos en Japón.

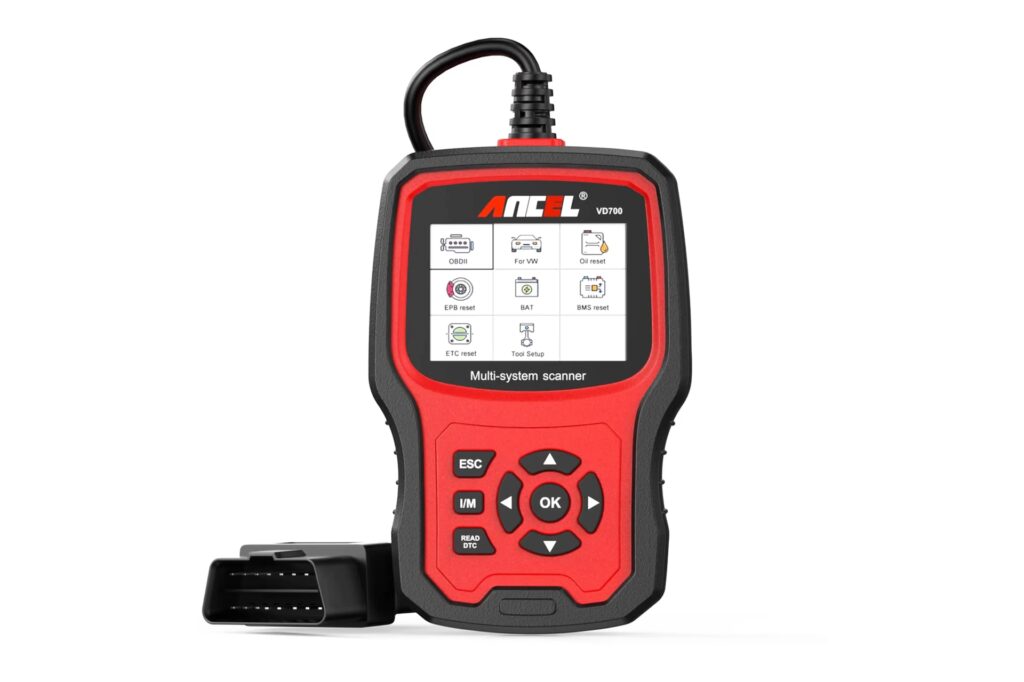

El Dispositivo de Diagnóstico: Escáneres OBD-II

Ahora, volviendo a la pregunta inicial: ¿Qué dispositivo se utiliza? La respuesta es un escáner o lector OBD-II. Estos dispositivos varían enormemente en complejidad y funcionalidad, dependiendo de las necesidades del usuario.

Tipos de Escáneres OBD-II

La elección del escáner adecuado depende fundamentalmente del nivel de sofisticación que requieras:

1. Lectores de Códigos Básicos: Son los más sencillos y económicos. Su función principal es leer los códigos de falla genéricos P0, P2, P3 y U0 (relacionados con el tren motriz y algunos genéricos) y borrarlos. Algunos también permiten ver los datos de cuadro congelado. Son útiles para obtener una idea general del problema y decidir si necesitas llevar el coche al taller. Su interfaz suele ser una pequeña pantalla LCD y botones.
2. Escáneres Intermedios: Ofrecen más funcionalidades. Además de leer y borrar códigos genéricos, pueden acceder a algunos códigos P1, P3 y U1 específicos del fabricante. A menudo permiten ver algunos datos en tiempo real del vehículo (como RPM, velocidad, temperatura del refrigerante, carga del motor) y realizar pruebas básicas como la prueba de monitores de emisiones. Suelen tener pantallas más grandes y menús más elaborados.
3. Escáneres Profesionales o Avanzados: Son herramientas mucho más potentes, utilizadas por mecánicos y entusiastas avanzados. La diferencia clave es que pueden acceder a códigos mejorados OEM (Original Equipment Manufacturer), que son específicos de cada fabricante y no utilizan el protocolo OBD-II estándar. Esto les permite comunicarse con *todos* los módulos del coche (motor, transmisión, ABS, airbags, climatización, dirección asistida, etc.), no solo los relacionados con las emisiones. Pueden leer y borrar códigos de falla de todos estos módulos, ver datos en tiempo real de parámetros mucho más variados, realizar pruebas de actuadores, codificar o programar módulos, resetear luces de servicio y realizar adaptaciones. A menudo son software que se ejecuta en un ordenador o una tablet, conectándose al coche mediante una interfaz (cable o inalámbrica). Ejemplos de interfaces o software conocidos incluyen ELM327 (para usos más generales y aplicaciones de teléfono) o sistemas más específicos de marca como VAG-COM/VCDS (para Volkswagen, Audi, SEAT, Škoda), OP-COM (para Opel/Vauxhall), etc.

Conexión y Comunicación

Los escáneres se conectan al puerto OBD-II del coche. La comunicación puede ser a través de:

• Cable USB (común en escáneres más antiguos o interfaces para PC).
• Bluetooth (muy popular para adaptadores pequeños que se usan con aplicaciones de smartphone).
• WiFi (otra opción inalámbrica para usar con smartphones o tablets).
• Protocolos serie como RS232 (menos común hoy en día).

La comunicación entre el escáner y la centralita se basa en un conjunto de protocolos estandarizados por OBD-II (ISO 9141-2, ISO 14230 KWP2000, ISO 15765 CAN, SAE J1850 VPW, SAE J1850 PWM). Los escáneres avanzados también utilizan protocolos propietarios del fabricante.

Funcionalidades Clave de un Escáner OBD-II

Más allá de leer y borrar códigos, los escáneres, especialmente los intermedios y avanzados, ofrecen funcionalidades muy útiles:

• Lectura de Datos en Tiempo Real: Permite ver el estado de sensores y actuadores mientras el motor está funcionando. Esto es invaluable para diagnosticar problemas intermitentes o verificar si un componente está funcionando dentro de los parámetros normales. Puedes ver las RPM del motor, la temperatura del refrigerante, la carga del motor, la posición del acelerador, el avance del encendido, el flujo de aire, los valores de los sensores de oxígeno, e incluso, en algunos casos, el consumo de combustible en tiempo real (aunque el coche no tenga ordenador de a bordo).
• Datos de Cuadro Congelado: Muestra las condiciones exactas del motor en el momento en que se registró un código de falla. Esto ayuda a recrear las circunstancias que llevaron al problema.
• Prueba de Monitores de Emisiones: Verifica si los sistemas relacionados con las emisiones (catalizador, sistema de evaporación, sensor de oxígeno, etc.) han completado sus ciclos de autodiagnóstico. Esto es útil, por ejemplo, antes de pasar una inspección técnica vehicular.
• Pruebas de Actuadores: Permite activar ciertos componentes (como la bomba de combustible, el ventilador del radiador, válvulas EGR) para verificar su funcionamiento. (Función común en escáneres avanzados).
• Codificación y Adaptaciones: Permite cambiar ciertas configuraciones del vehículo, activar o desactivar funciones, o adaptar componentes nuevos. (Función exclusiva de escáneres profesionales).
• Reseteo de Servicios: Permite apagar luces de recordatorio de mantenimiento (cambio de aceite, revisión periódica).

Tabla Comparativa: Lector Básico vs. Escáner Profesional

Para ilustrar mejor la diferencia, aquí tienes una tabla comparativa:

Preguntas Frecuentes sobre OBD y Diagnóstico

¿Dónde encuentro el conector OBD-II en mi coche?

En la gran mayoría de los coches fabricados después de 1996, el conector OBD-II de 16 pines se encuentra en la zona de los pies del conductor, generalmente debajo del volante o cerca de la consola central. En algunos modelos, puede estar en la consola central, debajo del asiento del copiloto o incluso en la guantera. Consulta el manual de propietario de tu coche si tienes dificultades para localizarlo.

¿Qué significa la luz de 'Check Engine'?

La luz de 'Check Engine' (también conocida como MIL o Service Engine Soon) se enciende cuando el sistema OBD del coche detecta un problema que podría afectar el rendimiento o, más comúnmente, las emisiones del vehículo. Puede ser algo tan simple como una tapa de gasolina mal cerrada o algo más serio como un fallo en el catalizador o un sensor clave. La luz te indica que hay un código de falla almacenado que necesita ser leído para identificar el problema.

¿Puedo diagnosticar mi coche yo mismo con un escáner básico?

Sí, puedes leer los códigos de falla genéricos y ver algunos datos básicos con un lector de códigos económico. Esto te dará una idea de qué sistema está fallando (por ejemplo, 'Fallo en el sistema de encendido', 'Problema con sensor de oxígeno'). Sin embargo, interpretar el código correctamente y determinar la causa raíz del problema a menudo requiere más conocimiento y, en muchos casos, un escáner más avanzado o la ayuda de un profesional.

¿Es lo mismo un lector de códigos que un escáner de diagnóstico?

No exactamente. Un lector de códigos (code reader) es un dispositivo básico que principalmente lee y borra códigos de falla genéricos. Un escáner de diagnóstico (scanner tool) es un término más amplio que incluye lectores de códigos, pero se refiere más a menudo a dispositivos con funcionalidades más avanzadas, como la lectura de datos en tiempo real, pruebas de actuadores, y acceso a códigos específicos del fabricante y módulos no relacionados con emisiones.

¿Qué es un PID en el contexto de OBD-II?

PID significa Parameter ID (Identificador de Parámetro). Son códigos estandarizados que se utilizan para solicitar datos específicos del vehículo a través del puerto OBD-II. Por ejemplo, hay PIDs para la velocidad del vehículo, las RPM del motor, la temperatura del refrigerante, la carga del motor, etc. Los escáneres utilizan PIDs para mostrar los datos en tiempo real.

¿Es el ELM327 un escáner profesional?

El ELM327 es un chip microcontrolador diseñado para traducir los protocolos OBD-II a un formato que puede ser entendido por un ordenador o smartphone. Un adaptador basado en ELM327 (ya sea Bluetooth, WiFi o USB) no es un escáner por sí mismo, sino una interfaz. La funcionalidad real depende del software o la aplicación con la que se use. Algunas aplicaciones gratuitas solo ofrecen funciones básicas, mientras que otras de pago o software profesional pueden desbloquear capacidades mucho mayores, aunque generalmente no alcanzan el nivel de los sistemas de diagnóstico de nivel de concesionario que usan protocolos propietarios.

Conclusión

El sistema OBD y los escáneres asociados han revolucionado la forma en que se diagnostican los problemas en los vehículos. Han pasado de ser una simple luz de advertencia a un complejo sistema de monitoreo que, con la herramienta adecuada, permite a mecánicos y propietarios identificar fallos, ver el estado del vehículo en tiempo real e incluso realizar ajustes. Ya sea un simple lector para entender por qué se encendió la luz de Check Engine o un potente escáner profesional, el dispositivo de diagnóstico OBD-II es, sin duda, una herramienta esencial en el mundo del automóvil moderno.
