Máquinas para Diagnosticar tu Coche

En el complejo mundo de la mecánica automotriz moderna, donde la electrónica y los sistemas computarizados juegan un papel fundamental, la capacidad de identificar y resolver problemas de manera rápida y precisa es esencial. Ya no basta con tener un buen oído o una caja de herramientas básica. Los vehículos actuales están equipados con una multitud de sensores y unidades de control que generan datos constantemente. Para acceder a esta información vital y entender qué le sucede realmente a un coche cuando algo falla, se utilizan herramientas tecnológicas avanzadas: las máquinas de diagnóstico automotriz.

Estas máquinas, a menudo referidas simplemente como escáneres de diagnóstico, son el puente entre el mecánico y el cerebro electrónico del vehículo. Permiten leer los "síntomas" que el coche registra internamente, traduciéndolos en información comprensible que guía la reparación. Sin ellas, diagnosticar muchas fallas sería un proceso tedioso de prueba y error, costoso tanto en tiempo como en dinero.

¿Qué es una Máquina de Diagnóstico Automotriz?

En esencia, una máquina de diagnóstico automotriz es un dispositivo electrónico diseñado para interactuar con el sistema de gestión a bordo de un vehículo. Su función principal es escanear los diversos componentes y sistemas del coche, como el motor, el sistema de transmisión, el tanque de combustible, el acelerador, los sistemas de frenos, la dirección, y muchos otros, en busca de cualquier anomalía o problema que pueda estar presente.

Estos dispositivos se conectan a un puerto de comunicación específico del vehículo. Históricamente, se utilizaba el puerto OBD (On-Board Diagnostics) o OBD1 en coches más antiguos. Sin embargo, desde mediados de la década de 1990, el estándar se consolidó en el sistema OBD2 (On-Board Diagnostics generation 2), que es el que encontramos en prácticamente todos los vehículos fabricados en las últimas dos décadas. El puerto OBD2 es una interfaz estandarizada que permite que una máquina de diagnóstico compatible se comunique con las unidades de control electrónico (ECU) del vehículo.

Una vez conectada, la máquina de diagnóstico puede realizar varias funciones clave:

• Leer Códigos de Falla (DTCs): Los vehículos modernos registran problemas detectados por sus sensores en forma de Códigos de Problema de Diagnóstico (Diagnostic Trouble Codes). Estos códigos, como P0300 (falla de encendido aleatoria) o P0420 (eficiencia del catalizador por debajo del umbral), son almacenados en la memoria de la ECU. El escáner de diagnóstico lee estos códigos, proporcionando una pista sobre la naturaleza del problema.
• Borrar Códigos de Falla: Una vez que se ha identificado y reparado un problema, la máquina de diagnóstico permite borrar los códigos de falla de la memoria de la ECU, lo que a menudo apaga la luz de "Check Engine" en el tablero.
• Ver Datos en Tiempo Real: Los escáneres avanzados pueden mostrar datos en vivo de los sensores del vehículo, como la velocidad del motor (RPM), la temperatura del refrigerante, el flujo de aire, el voltaje del sensor de oxígeno, la posición del acelerador, etc. Monitorear estos parámetros mientras el coche está funcionando puede ayudar a diagnosticar problemas intermitentes o confirmar el funcionamiento correcto de un componente.
• Pruebas de Actuadores: Algunas máquinas permiten activar componentes específicos del vehículo (como la bomba de combustible, el ventilador del radiador, etc.) para verificar su funcionamiento.
• Configuración y Adaptación: En algunos casos, las máquinas de diagnóstico más sofisticadas pueden ser necesarias para realizar procedimientos de configuración después de reemplazar un componente (por ejemplo, programar una nueva batería, calibrar un sensor de ángulo de dirección, etc.).

Es importante destacar que, si bien las máquinas de diagnóstico proporcionan datos y códigos, la interpretación precisa de esta información y la determinación de la causa raíz del problema a menudo requieren la experiencia y el conocimiento de un mecánico automotriz calificado. Un código P0300, por ejemplo, indica una falla de encendido, pero la causa podría ser una bujía defectuosa, un inyector sucio, un problema de compresión, un fallo en la bobina, etc. El escáner apunta al área general, pero el diagnóstico final y la reparación dependen del profesional.

Tipos Principales de Máquinas de Diagnóstico

Aunque el término "máquina de diagnóstico" a menudo se refiere a los escáneres que se conectan al puerto OBD, existen otros dispositivos que cumplen funciones de diagnóstico específicas en un vehículo. Aquí exploramos los tipos más comunes:

Escáneres OBD1

Estos son los predecesores de los escáneres OBD2. Se utilizaban para leer Códigos de Problema de Diagnóstico (DTC) en vehículos más antiguos, generalmente coches de gasolina fabricados antes de 2001 y vehículos diésel fabricados antes de 2004 en regiones como el Reino Unido, y cualquier vehículo fabricado antes de 1996 en los EE. UU. Los sistemas OBD1 no estaban tan estandarizados como OBD2, lo que significaba que los conectores y los códigos podían variar significativamente entre fabricantes, e incluso entre modelos del mismo fabricante. Esto hace que los escáneres OBD1 sean menos versátiles y más específicos para ciertos vehículos.

Escáneres OBD2

Como mencionamos, estos son el tipo más común y relevante hoy en día. Se utilizan para escanear DTCs y acceder a datos en vivo en la gran mayoría de los coches modernos. La estandarización del puerto OBD2 y de muchos de los códigos de falla básicos (los códigos genéricos "P0xxx") ha hecho que estos escáneres sean mucho más universales. Existen desde lectores de código básicos y económicos que solo leen y borran DTCs, hasta herramientas de diagnóstico profesionales muy avanzadas que ofrecen funciones completas de lectura de datos, pruebas de actuadores, codificación y programación. La inmensa mayoría de los diagnósticos que se realizan hoy en día en talleres se basan en la conexión y el uso de un escáner OBD2.

Sistemas de Monitoreo de Presión de Neumáticos (TPMS)

Aunque no diagnostican problemas del motor o la transmisión, los sistemas TPMS son una forma de diagnóstico. Monitorean la presión de los neumáticos y alertan al conductor si la presión de uno o más neumáticos disminuye o aumenta en un porcentaje significativo (comúnmente un 25% o más) respecto a los niveles recomendados por el fabricante. Requieren herramientas de diagnóstico específicas para recalibrar o programar sensores de neumáticos después de un reemplazo o rotación.

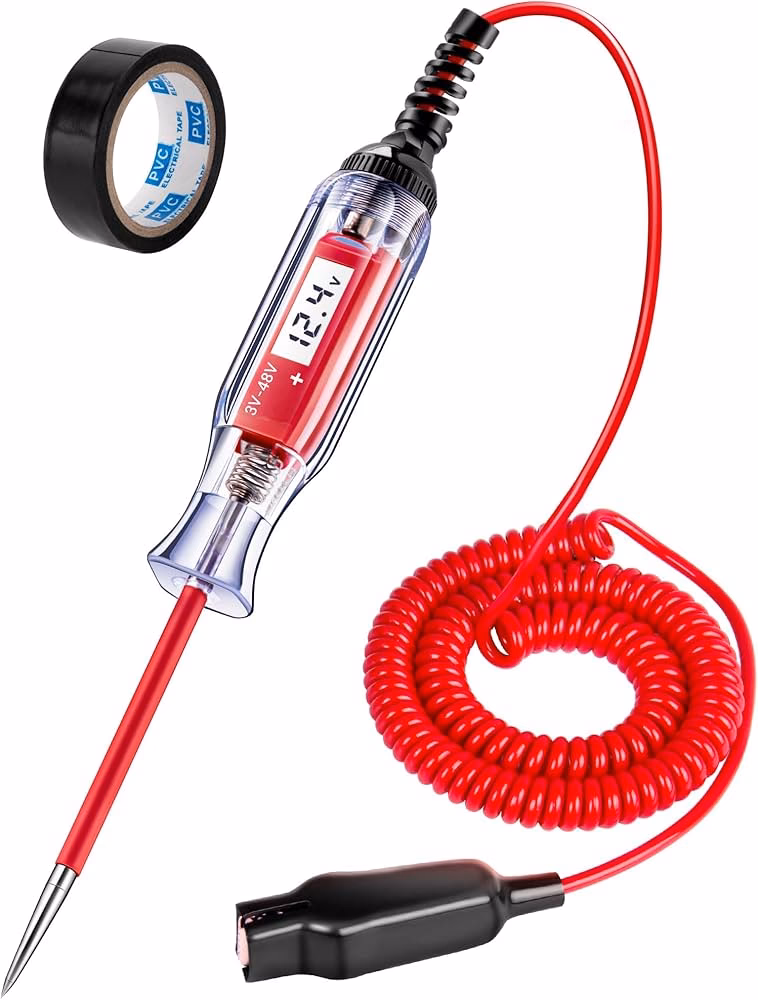

Comprobadores de Circuitos y Multímetros

Estas son herramientas eléctricas fundamentales que se utilizan para diagnosticar problemas en el sistema eléctrico del vehículo. Un comprobador de circuitos puede verificar si hay voltaje o tierra en un punto específico de un cableado. Un multímetro es más versátil y puede medir voltaje, corriente (amperaje), resistencia (ohmios) y continuidad eléctrica. Son esenciales para rastrear cortos circuitos, circuitos abiertos, problemas de conexión a tierra o verificar el correcto funcionamiento de componentes eléctricos como relés, interruptores o sensores.

Comprobadores de Batería de Coche

Estas máquinas son esencialmente voltímetros especializados, pero a menudo con funciones adicionales. Se utilizan para comprobar el estado de carga y la salud general de la batería del vehículo. Muchos modelos modernos también incluyen funciones para probar el sistema de arranque (arrancador) y el sistema de carga (alternador). Algunos comprobadores de batería más avanzados pueden incluso cargar la batería o mantener una carga lenta, monitoreando constantemente el voltaje y la condición para evitar la sobrecarga y asegurar un mantenimiento óptimo de la batería.

La Importancia Creciente del Diagnóstico Electrónico

Con cada nueva generación de vehículos, la cantidad de electrónica y software a bordo aumenta exponencialmente. Sistemas como el control electrónico de estabilidad (ESC), los sistemas avanzados de asistencia al conductor (ADAS), los sistemas de infoentretenimiento complejos y las unidades de control del motor (ECU) cada vez más sofisticadas, generan una enorme cantidad de datos. Esto hace que el diagnóstico basado únicamente en la experiencia manual sea insuficiente.

Las máquinas de diagnóstico permiten a los mecánicos ir directamente a la fuente del problema en muchos casos. En lugar de pasar horas revisando conexiones eléctricas o componentes mecánicos de forma aleatoria, el escáner puede señalar un área específica o un componente que está fallando. Esto no solo acelera el proceso de reparación, sino que también aumenta la precisión del diagnóstico, reduciendo la posibilidad de reemplazar piezas innecesariamente.

Para un taller moderno, contar con máquinas de diagnóstico actualizadas y el personal capacitado para utilizarlas es indispensable. Es una inversión que se traduce en un servicio más eficiente para el cliente, menores tiempos de espera y una mayor capacidad para abordar la complejidad de los vehículos actuales y futuros. Incluso para mecánicos móviles, un buen escáner de diagnóstico es una herramienta esencial que les permite ofrecer un servicio completo y profesional.

¿Cómo Funcionan los Códigos de Problema (DTCs)?

Los Códigos de Problema de Diagnóstico (DTCs) son la forma en que el vehículo comunica los problemas detectados. Son alfanuméricos y siguen un formato estandarizado bajo el sistema OBD2. La estructura típica de un DTC es:

• Una Letra: Indica el sistema general (P = Powertrain/Tren motriz, B = Body/Carrocería, C = Chassis/Chasis, U = Network/Red de comunicación).
• Un Dígito: Indica si el código es genérico (0) o específico del fabricante (1). Los códigos genéricos son los mismos para todos los vehículos compatibles con OBD2, mientras que los códigos específicos del fabricante varían.
• Tres Dígitos: Identifican el subsistema y la naturaleza específica de la falla. Por ejemplo, en un código P, el primer dígito (1-3) a menudo indica el área (inyección de combustible, control de aire, encendido, etc.), y los dos últimos dígitos (00-99) especifican la falla particular.

Cuando un sensor detecta un valor fuera de su rango esperado o una unidad de control no recibe la señal correcta, se registra un DTC en la memoria de la ECU. Si la falla es grave o recurrente, la ECU puede encender la luz indicadora de mal funcionamiento (MIL), comúnmente conocida como la luz de "Check Engine". Un escáner de diagnóstico lee estos códigos y los presenta al usuario. Para entender el significado exacto de un código, especialmente los específicos del fabricante, a menudo se requiere acceso a bases de datos técnicas o manuales de servicio.

Ventajas de Utilizar un Escáner de Diagnóstico Profesional

Si bien existen escáneres básicos y aplicaciones para smartphone que permiten a los propietarios de vehículos leer y borrar códigos genéricos, las herramientas de diagnóstico profesionales utilizadas en los talleres ofrecen capacidades mucho mayores:

• Cobertura Amplia: Los escáneres profesionales suelen cubrir una gama mucho más amplia de marcas, modelos y años de vehículos, incluyendo códigos específicos del fabricante para todos los sistemas (motor, transmisión, ABS, airbags, climatización, etc.), no solo el tren motriz.
• Funciones Avanzadas: Permiten acceder a datos en tiempo real detallados, realizar pruebas de actuadores, programar o adaptar componentes, y realizar funciones de servicio específicas (como purgar el sistema ABS o restablecer el indicador de servicio).
• Precisión y Fiabilidad: Están diseñados para un uso intensivo en un entorno de taller y suelen ser más robustos y fiables que las herramientas de consumo.
• Actualizaciones Constantes: Los fabricantes de herramientas de diagnóstico profesionales lanzan regularmente actualizaciones de software para cubrir nuevos modelos de vehículos y sistemas, asegurando que el taller pueda diagnosticar los coches más recientes.

Tabla Comparativa: Escáneres OBD1 vs. OBD2

Preguntas Frecuentes sobre Máquinas de Diagnóstico

¿La máquina de diagnóstico me dice exactamente cuál es el problema?

La máquina te proporciona códigos de error y datos. Estos son síntomas o pistas. No te dicen la causa raíz directamente. Interpretar los códigos y los datos, y combinarlos con una inspección visual y pruebas adicionales, es lo que permite a un mecánico experimentado determinar la causa exacta del problema.

¿Puedo comprar un escáner de diagnóstico y usarlo yo mismo?

Sí, existen escáneres OBD2 básicos y de gama media disponibles para el público. Pueden ser útiles para leer y borrar códigos genéricos o ver algunos datos básicos. Sin embargo, para diagnósticos complejos o problemas que requieren acceso a sistemas específicos del fabricante o funciones avanzadas, una herramienta profesional y el conocimiento para usarla son indispensables.

¿Qué significa la luz de "Check Engine"?

La luz de "Check Engine" (MIL) se enciende cuando la unidad de control del motor (ECU) detecta un problema en uno de los sistemas que monitorea, generalmente relacionado con las emisiones o el rendimiento del motor. Un escáner de diagnóstico es necesario para leer el código o los códigos almacenados que causaron que la luz se encendiera.

¿Son caras las máquinas de diagnóstico?

El precio varía enormemente. Un lector de códigos OBD2 básico puede costar menos de 50 euros. Los escáneres de gama media para entusiastas pueden costar entre 100 y 500 euros. Las herramientas de diagnóstico profesionales utilizadas en talleres pueden costar desde varios cientos hasta varios miles de euros, dependiendo de su cobertura, funciones y marca.

¿Qué es el sistema OBD2?

OBD2 es la segunda generación del sistema de diagnóstico a bordo estandarizado. Requiere un conector específico de 16 pines y establece un conjunto de códigos de falla genéricos y protocolos de comunicación que deben cumplir todos los vehículos vendidos en la mayoría de los mercados importantes (Europa, EE. UU., etc.) desde mediados de los 90. Esto facilita el diagnóstico independientemente de la marca del vehículo.

Conclusión

Las máquinas de diagnóstico automotriz son herramientas indispensables en el mantenimiento y la reparación de vehículos modernos. Desde simples lectores de códigos hasta sofisticados sistemas que interactúan con múltiples unidades de control, estos dispositivos permiten a los profesionales (y, en algunos casos, a los aficionados) acceder a la información electrónica que es clave para identificar problemas. Entender qué son y cómo funcionan ayuda a apreciar la complejidad de los coches actuales y la importancia de un mantenimiento preventivo adecuado. La tecnología de diagnóstico continúa evolucionando, volviéndose cada vez más potente y necesaria a medida que los vehículos se vuelven más avanzados y conectados.
