La Banda Ciudadana: Comunicación al Alcance

La Banda Ciudadana, conocida también como Banda Civil o Citizens Band (CB), representa un servicio de comunicación por radio bidireccional diseñado para ser accesible a la población en general. Una de sus características más atractivas es la facilidad de acceso: no se requiere solicitar autorizaciones individuales, pagar cuotas o tasas, ni registrar los equipos utilizados. Sin embargo, es fundamental conocer y respetar las normas de uso, ya que es una actividad regulada por las administraciones de telecomunicaciones.

Este servicio permite a cualquier persona comunicarse sin los costes asociados a las suscripciones o cargos por minuto típicos de la telefonía. Es, en esencia, un servicio gratuito una vez adquirido el equipo. La simplicidad es clave: solo necesitas comprar el aparato adecuado, conectarlo y empezar a hablar.

¿Qué es y Para Qué Sirve la Banda Ciudadana?

Legalmente, al menos en España, la Banda Ciudadana CB-27 está destinada exclusivamente a comunicaciones relacionadas con actividades educativas, culturales, deportivas, de ocio, entretenimiento u otras, siempre ejercidas sin ánimo de lucro ni contenido económico. Esto subraya su propósito como herramienta de comunicación personal y comunitaria.

La CB ofrece usos que no son posibles o prácticos con el teléfono convencional, internet o el teléfono celular. Puedes seleccionar un canal específico, hacer una llamada y entablar conversación con cualquiera que esté escuchando en ese momento. Permite que múltiples personas participen en una misma conversación simultáneamente, facilitando la comunicación entre grupos de amigos o colegas. Es común que quienes ya están charlando den la bienvenida a los recién llegados, invitándoles a unirse.

Más allá de la simple charla, la CB es un medio excelente para hacer nuevos amigos, organizar encuentros, participar en juegos e incluso explorar aficiones relacionadas con la electrónica y la radio. Muchos entusiastas de la CB se interesan profundamente en el mundo de la radio y se convierten en radioaficionados, o incluso desarrollan carreras en ingeniería de telecomunicaciones. Incluso sin aspiraciones profesionales, la CB permite experimentar, construir antenas caseras o modificar equipos.

La Banda Ciudadana ocupa un lugar especial en las comunicaciones de aficionados. Ha sido un punto de entrada para muchas personas al mundo de la radio, sirviendo a menudo como 'semillero' para futuros radioaficionados con licencia (HAM). Además, ha proporcionado un gran servicio social, especialmente en situaciones de emergencia y auxilio, y ha fortalecido lazos de amistad en las comunidades. Ofrece un medio económico y sencillo para comunicarse en diversas situaciones.

Conceptos Técnicos de la CB

Esta banda es conocida popularmente como la banda de los 11 metros, una referencia a la longitud de onda correspondiente a su frecuencia. Está situada en el espectro radioeléctrico entre aproximadamente 26.900 KHz y 27.400 KHz. La Banda Ciudadana está dividida en canales o frecuencias fijas, comenzando en el canal 1 (26.965 KHz) y terminando en el canal 40 (27.405 KHz).

Los equipos de radiocomunicación de Banda Ciudadana están diseñados para ser extremadamente sencillos de usar. Generalmente, cuentan con una rueda o botones para seleccionar uno de los 40 canales, sintonizando el aparato en esa frecuencia específica tanto para recibir como para transmitir. Esta simplicidad los diferencia de los equipos de radioaficionado, donde el operador puede sintonizar cualquier frecuencia dentro de una banda.

Es crucial entender que la CB no ofrece comunicaciones privadas como la telefonía móvil. Es un medio abierto; cualquier conversación puede ser escuchada por otros usuarios en el mismo canal, y tú puedes escuchar las conversaciones ajenas. Esta naturaleza pública es parte de su funcionamiento y utilidad.

El Alcance de la Banda Ciudadana: Más Allá de la Distancia Directa

La pregunta sobre el alcance de la Banda Ciudadana es fundamental. Al operar en la banda de Alta Frecuencia (HF) alrededor de los 27 MHz, sus características de propagación son las de 'onda corta'. Esto implica un comportamiento complejo y variable.

Normalmente, existe una zona de alcance directo, también conocida como "onda de tierra" o "línea de visión". Esta zona suele ser de unos 30 kilómetros aproximadamente, aunque factores como la potencia del equipo, la altura de la antena, el terreno y los obstáculos (edificios, montañas) pueden reducirla significativamente. Para comunicaciones cortas y locales, esta onda de tierra es fiable y excelente.

Sin embargo, las ondas de HF también pueden interactuar con la ionosfera, una capa de la atmósfera terrestre ionizada. Bajo ciertas condiciones (que varían con la hora del día, la estación del año e incluso el ciclo solar), estas ondas pueden ser reflejadas de vuelta a la Tierra. Este fenómeno se conoce como propagación por "salto" o "skip".

La propagación por skip permite contactos a MUY largas distancias, superando la zona de alcance directo. Puede haber una "zona de silencio" entre el alcance directo y la zona donde reaparece la señal tras rebotar en la ionosfera, a veces de cientos o miles de kilómetros. Con uno o varios rebotes en la ionosfera, es teóricamente posible contactar con estaciones en casi cualquier parte del mundo. La variabilidad es una característica clave; con el mismo equipo, un día puedes hablar con alguien a miles de kilómetros y al día siguiente apenas llegar a los 20 kilómetros.

El alcance efectivo de tu estación CB no depende solo de la potencia (limitada a 4 vatios en AM/FM y 12 vatios en SSB por ley en muchos lugares, aunque la información proporcionada menciona 4W para estándar y 12W para SSB), sino enormemente de la calidad y altura de la antena, el tipo de modulación (SSB suele ser más eficiente para larga distancia) y las condiciones de propagación del momento.

Tipos de Modulación y Equipamiento

Los modos de emisión comunes en CB son:

• Modulación en Amplitud (AM): El modo clásico, susceptible a ruidos.
• Modulación en Frecuencia (FM): Ofrece mejor calidad de audio y reduce interferencias a equipos electrónicos cercanos. Recomendado cuando es posible.
• Banda Lateral Única (SSB - Single Side Band): Divide la señal en Banda Lateral Superior (USB) y Banda Lateral Inferior (LSB). Es más eficiente para comunicaciones a larga distancia (DX) ya que concentra la potencia en una banda más estrecha.

Una estación de Banda Ciudadana es relativamente simple de instalar y operar. Los componentes básicos son un radiotransmisor (o más comúnmente, un transceptor, que combina transmisor y receptor), una antena y un cable de conexión (línea de transmisión).

Existen tres modalidades principales de estaciones CB:

Estaciones Móviles: Son equipos compactos diseñados para instalarse en vehículos (coches, camiones, autocaravanas). Requieren una fuente de alimentación externa (generalmente 12V de la batería del vehículo) y una antena móvil. Su portabilidad entre vehículo y hogar (con una fuente de alimentación y antena adecuadas) es una ventaja.

Estaciones de Base: Son equipos más grandes, a menudo con más funciones, diseñados para uso fijo en un lugar (casa, oficina). Suelen tener fuente de alimentación incorporada, por lo que solo necesitan conectarse a la red eléctrica y a una antena de base (generalmente más grande y montada en altura). Tienden a ser más caras pero pueden ofrecer mejor rendimiento.

Estaciones Portátiles (Handys): Son equipos pequeños y autónomos, similares a un walkie-talkie. No requieren instalación fija y se alimentan con baterías recargables. Son los más convenientes para uso a pie o en situaciones donde no se puede instalar un equipo móvil o de base, aunque su alcance suele ser más limitado debido a la antena integrada o pequeña.

La CB y los Camioneros

El uso de la Banda Ciudadana es particularmente popular entre los conductores de vehículos pesados. Los camioneros han sido y siguen siendo un colectivo fundamental que mantiene viva la afición en muchos países. Fueron pioneros en su uso masivo en los años setenta, especialmente en Estados Unidos. Utilizan la CB para obtener información en tiempo real sobre el tráfico, accidentes, controles policiales, cierres de carreteras y condiciones meteorológicas. También la usan para coordinar llegadas a puntos de carga/descarga y, muy importantemente, para la interacción social y compañía durante largas jornadas en solitario. El canal 19 ha sido adoptado internacionalmente como el canal de carretera para los camioneros.

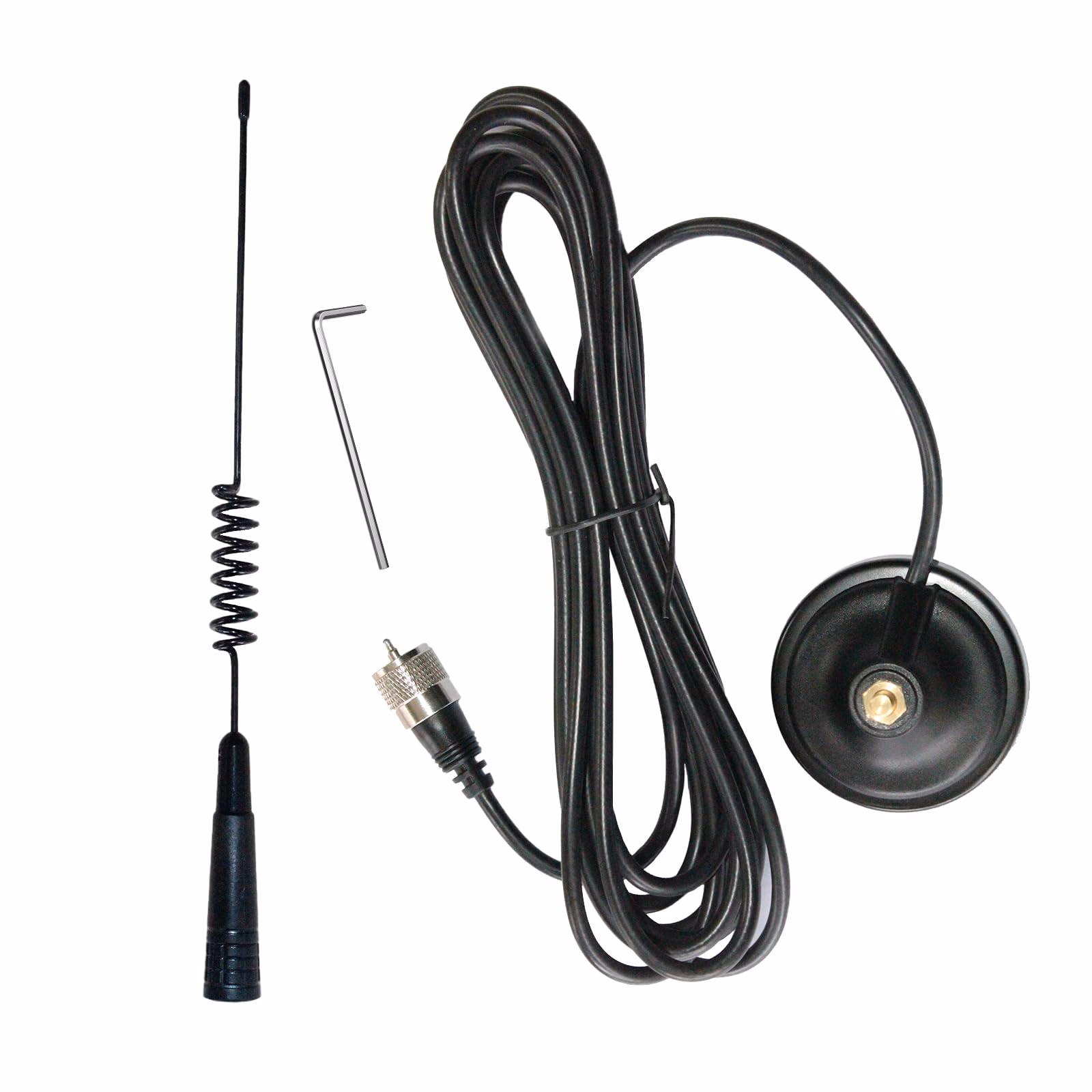

La Antena: El Elemento Clave para el Alcance

Si bien el transceptor es importante, la antena es el componente más crítico para determinar el alcance y la calidad de tu comunicación en CB. Incluso el mejor equipo con 4 vatios de potencia no rendirá bien con una antena deficiente o mal instalada.

Tipos de Antenas y su Funcionamiento:

Antenas Estándar (Ground Plane Required): La mayoría de las antenas CB requieren un plano de tierra metálico (contrapeso) para funcionar correctamente. En un vehículo, el techo metálico actúa como plano de tierra si la antena se monta en él. La señal se irradia hacia abajo, choca con el plano de tierra y se propaga hacia afuera. La eficiencia depende del tamaño y la forma del plano de tierra y de la posición de la antena sobre él. Estas antenas no son adecuadas para vehículos sin chasis metálico (como muchas autocaravanas o barcos) o con un plano de tierra insuficiente. Requieren que el soporte de montaje esté bien conectado eléctricamente al chasis metálico.

Antenas NGP (No Ground Plane): Diseñadas para vehículos o ubicaciones sin un plano de tierra metálico adecuado. El plano de tierra necesario está integrado en el cable coaxial especial que se utiliza con estas antenas. Son una solución práctica para RVs, motocicletas o barcos. Sin embargo, las antenas NGP suelen perder entre un 15% y un 20% de su intensidad de campo potencial en comparación con una antena estándar con un buen plano de tierra. Es fundamental usar una antena NGP CON cable coaxial NGP, ya que no son intercambiables con equipos estándar.

Características de la Antena:

Potencia Soportada (Wattage): Indica cuánta potencia puede manejar la antena. Es importante que soporte la potencia de tu radio (generalmente 4W, 12W en SSB), pero una antena con capacidad de potencia muy alta (ej. 10,000W) NO hará que tu radio de 4W transmita más lejos. Esas antenas son para radios modificadas o de 10 metros.

Longitud Óptima: La longitud ideal para una antena CB en 27 MHz es un cuarto de longitud de onda, que son aproximadamente 102 pulgadas (unos 2.6 metros). Una antena más larga generalmente ofrece mejor rendimiento. Sin embargo, esta longitud es poco práctica para la mayoría de usos móviles.

Soluciones de Carga (Loading): Para acortar la longitud física manteniendo la longitud eléctrica ideal, los fabricantes usan bobinas de hilo conductor. La posición de esta bobina define el tipo de carga:

• Carga en la Base (Base-Loaded): La bobina está en la parte inferior. Son comunes en antenas magnéticas. Menos eficientes que otras cargas, pero más resistentes a golpes y pueden manejar mayor potencia. Requieren que la bobina esté por encima del techo del vehículo.
• Carga Central (Center-Loaded): La bobina está en la parte media de la antena. Más eficientes que las de base, comunes en antenas para camioneros.
• Carga Superior (Top-Loaded): La bobina está cerca de la punta. Consideradas las más eficientes para uso móvil. Más económicas y con más opciones de montaje ya que la bobina está alta. Tienen menor capacidad de potencia, pero suficiente para los 4W estándar.

Montaje y Cableado:

La altura es fundamental para el alcance. Cuanto más alta esté la antena y más despejada de obstáculos, mejor será su rendimiento. Para antenas móviles, lo ideal es montarla lo más alto posible en el vehículo, preferiblemente en el centro del techo (si es metálico para plano de tierra). Si se monta en el guardabarros, la señal será más débil en la dirección donde hay más vehículo.

El cable coaxial que conecta la radio a la antena también es crucial. Se recomienda generalmente usar 18 pies (unos 5.5 metros) de cable coaxial de buena calidad, ya que muchos diseños de antena están 'pre-sintonizados' para esta longitud. Evita cortar el cable sobrante o enrollarlo de forma apretada, ya que puede afectar el rendimiento y el ajuste de la antena. Si sobra cable, guárdalo en forma de un '8' alargado.

Para antenas estándar, asegúrate de que el soporte de montaje tenga una excelente conexión eléctrica al chasis metálico del vehículo. Esto puede requerir raspar pintura o usar una correa de tierra corta.

Ajuste (Tuning) de la Antena:

Este es un paso crítico. Ajustar o 'tunear' la antena es esencial para optimizar su rendimiento y, lo que es más importante, para proteger tu radio. Un desajuste causa una alta Relación de Onda Estacionaria (SWR), que puede dañar el circuito transmisor de la radio.

El ajuste se realiza midiendo la SWR con un medidor de SWR (externo o integrado en la radio). Debes ajustar la antena (a menudo variando la longitud de la punta o moviendo bobinas) para obtener la SWR más baja posible, idealmente cercana a 1:1. Dado que una antena no puede estar perfectamente ajustada en los 40 canales, se busca un buen compromiso, a menudo ajustando para los canales centrales (como el 19 o el 20).

Es vital ajustar la antena en su ubicación final de montaje. Cualquier cambio (moverla, añadir un muelle o desconector rápido, modificar el vehículo con metal cerca) requerirá reajustar la antena.

Preguntas Frecuentes sobre la Banda Ciudadana

¿Necesito una licencia para usar CB?

No, en la mayoría de los países (incluido España según la información proporcionada) no se requiere una licencia individual ni examen para operar en la Banda Ciudadana. Es un servicio de libre acceso.

¿Cuál es el alcance típico de una radio CB?

El alcance varía enormemente. El alcance directo (onda de tierra) suele ser de hasta 30 km, dependiendo del terreno, obstáculos y calidad de la instalación. Sin embargo, bajo condiciones de propagación favorables (skip), es posible realizar contactos a cientos o miles de kilómetros.

¿Es legal usar la Banda Ciudadana para fines profesionales?

Según la legislación española mencionada, la CB está destinada exclusivamente a usos sin ánimo de lucro (ocio, cultura, deporte, etc.). El uso profesional (como coordinación de flotas comerciales, salvo excepciones muy específicas y reguladas) no está permitido.

¿Qué canal usan los camioneros?

El canal 19 es el canal convencional de carretera utilizado por los camioneros para coordinar información de tráfico, accidentes, etc.

¿Qué es lo más importante para mejorar el alcance de mi estación CB?

La antena. Su calidad, longitud, tipo, altura de montaje y, sobre todo, su correcto ajuste (bajo SWR) son los factores más determinantes para el rendimiento y alcance de tu estación.

¿Qué es el SWR y por qué es importante?

SWR (Standing Wave Ratio) o ROE (Relación de Onda Estacionaria) mide cuán eficientemente la potencia de tu radio se irradia a través de la antena. Un SWR alto indica que parte de la potencia se refleja de vuelta a la radio, reduciendo el alcance y pudiendo dañar el transmisor. Ajustar la antena para un SWR bajo es vital.

¿Qué es una antena NGP?

NGP significa No Ground Plane. Es un tipo de antena diseñada para funcionar correctamente sin un plano de tierra metálico externo (chasis), incorporando el contrapeso necesario en el cable coaxial. Son ideales para vehículos no metálicos como RVs o barcos, aunque ligeramente menos eficientes que las antenas estándar con buen plano de tierra.

Conclusión

La Banda Ciudadana sigue siendo un medio de comunicación valioso y accesible para una amplia gama de usuarios, desde aficionados y experimentadores hasta profesionales del transporte que la utilizan como herramienta de trabajo y conexión social. Su facilidad de uso y la ausencia de costes recurrentes la hacen atractiva. Si bien su alcance puede ser limitado en comunicación directa, la posibilidad de contactos a larga distancia por propagación y su utilidad en el ámbito local, especialmente en carretera, garantizan su relevancia continua en el panorama de la radiocomunicación.
