Clase AB: El Amplificador Ideal para tu Auto?

Lograr un sistema de sonido excepcional en tu automóvil es el sueño de muchos entusiastas. Más allá de las bocinas y la unidad principal, el corazón que bombea la potencia y la claridad a tus altavoces es el amplificador. Existen diversas clases de amplificadores, cada una con sus propias características, pero una de las más veneradas, especialmente en el ámbito del audio para vehículos que busca un equilibrio entre calidad y rendimiento, es la Clase AB. Comprender qué significa "Clase AB" y cómo funciona puede ser clave para llevar la experiencia sonora de tu coche al siguiente nivel.

¿Qué Define a un Amplificador Clase AB?

Los amplificadores son dispositivos electrónicos diseñados para tomar una señal de audio de bajo nivel y aumentar su amplitud (voltaje o corriente) para que pueda mover los conos de los altavoces y producir sonido a un volumen audible. La "clase" de un amplificador se refiere a cómo gestiona la corriente a través de sus transistores de salida en relación con la señal de entrada. Esto impacta directamente en su eficiencia (cuánta energía de la fuente de alimentación se convierte en potencia de audio útil frente a cuánta se disipa como calor) y su fidelidad (qué tan fielmente reproduce la señal de audio original sin añadir distorsión).

La Clase AB es, como su nombre sugiere, una combinación de las Clases A y B. Nació de la necesidad de superar las limitaciones de estas clases individuales. Los amplificadores de Clase A ofrecen una fidelidad de sonido excepcional porque sus transistores de salida siempre están conduciendo corriente, incluso cuando no hay señal de audio. Esto asegura una reproducción muy lineal de la señal, pero resulta en una eficiencia muy baja (típicamente alrededor del 25%) y una considerable generación de calor.

Por otro lado, los amplificadores de Clase B, que a menudo utilizan una configuración "push-pull" con dos transistores (uno para la mitad positiva de la señal y otro para la negativa), son mucho más eficientes (teóricamente hasta 78.5%) porque cada transistor solo conduce durante aproximadamente la mitad del ciclo de la señal. Sin embargo, el problema surge en el punto donde un transistor se apaga y el otro se enciende (el "cruce" por cero voltios). Aquí se produce la temida distorsión de cruce (crossover distortion), un sonido desagradable que compromete la calidad de audio.

La Clase AB busca el punto dulce. Opera de manera que los transistores de salida conducen durante un poco más de la mitad del ciclo de la señal (un ángulo de conducción superior a 180 grados, pero inferior a 360 grados). Esto se logra mediante una pequeña corriente de polarización (bias) que mantiene a ambos transistores ligeramente activos incluso cuando la señal está cerca del punto de cruce por cero. De esta forma, se minimiza o elimina casi por completo la distorsión de cruce inherente a la Clase B, mientras se mantiene una eficiencia significativamente mayor que la de la Clase A.

¿Cómo Logra la Clase AB su Equilibrio entre Fidelidad y Eficiencia?

El secreto de la Clase AB reside en su técnica de polarización. En lugar de permitir que los transistores se apaguen por completo en la transición entre las mitades positiva y negativa de la señal (como en la Clase B), se les aplica una pequeña corriente constante, incluso en ausencia de señal. Esta corriente de polarización asegura que ambos transistores estén ligeramente activos en el punto de cruce por cero. Cuando la señal de audio es pequeña, el amplificador puede operar efectivamente en modo Clase A, donde la reproducción es muy lineal y precisa.

A medida que la señal de audio aumenta, el amplificador transita suavemente hacia un modo más parecido a la Clase B. Un transistor maneja la mayor parte de la mitad positiva de la señal mientras el otro está casi apagado, y viceversa para la mitad negativa. Sin embargo, la polarización evita que se apaguen completamente, eliminando así el "tiempo muerto" y la consiguiente distorsión de cruce. Este diseño inteligente permite que el amplificador maneje señales de bajo nivel con la fidelidad de la Clase A y señales de alto nivel con una eficiencia cercana a la de la Clase B.

La eficiencia de un amplificador Clase AB típicamente se encuentra entre el 50% y el 70% para señales de audio reales (música), aunque puede alcanzar hasta el 78.5% teóricamente con una señal sinusoidal pura a máxima potencia. Esto es considerablemente mejor que la Clase A, lo que significa menos calor residual y, por lo tanto, la posibilidad de utilizar disipadores de calor más pequeños o incluso amplificadores más compactos. Si bien no alcanzan la eficiencia extrema de las Clases D (a menudo por encima del 90%), ofrecen una calidad de sonido que muchos audiófilos prefieren, especialmente para frecuencias de rango completo.

Ventajas de los Amplificadores Clase AB para Audio en Vehículos

El entorno automotriz presenta desafíos únicos para los sistemas de audio. El suministro de energía es limitado (la batería y el alternador del coche), el espacio suele ser reducido y las temperaturas pueden variar considerablemente. Los amplificadores Clase AB abordan varios de estos desafíos de manera efectiva:

• Equilibrio entre Calidad y Eficiencia: Ofrecen una fidelidad de sonido muy alta, crucial para disfrutar de la música en el coche, sin el consumo de energía y la generación de calor excesivos de la Clase A. Son lo suficientemente eficientes como para no sobrecargar el sistema eléctrico del vehículo.
• Menor Distorsión de Cruce: La eliminación de la distorsión de cruce resulta en una reproducción de audio más limpia y detallada, especialmente perceptible en pasajes musicales de bajo volumen o con transiciones suaves.
• Reproducción Lineal: Su operación cercana a la Clase A en bajos niveles de señal asegura una reproducción lineal y precisa de los matices más sutiles de la música.
• Gestión Térmica Razonable: Aunque generan más calor que las Clases B o D, su eficiencia mejorada en comparación con la Clase A hace que su gestión térmica sea más manejable para su uso en espacios confinados como el habitáculo de un coche.
• Tecnología Madura y Confiable: La tecnología Clase AB ha existido por décadas y es bien entendida. Esto se traduce en diseños fiables y a menudo más asequibles en comparación con las implementaciones de alta gama de otras clases.
• Versatilidad: Son adecuados tanto para amplificar señales de rango completo (medios y agudos) como para subwoofers, aunque para subwoofers de muy alta potencia, la eficiencia de la Clase D puede ser preferible.

Clase AB frente a Otras Clases Comunes de Amplificadores

Para entender completamente el lugar de la Clase AB, es útil compararla directamente con las otras clases de amplificadores que se encuentran comúnmente en el audio para vehículos:

Clase A vs. Clase AB:

La Clase A ofrece la máxima fidelidad y linealidad, pero con una eficiencia bajísima y mucha generación de calor. La Clase AB sacrifica una mínima cantidad de fidelidad para obtener una eficiencia y una gestión térmica mucho mejores, lo que la hace práctica para potencias más elevadas y aplicaciones automotrices.

Clase B vs. Clase AB:

La Clase B es más eficiente que la Clase A, pero sufre de distorsión de cruce. La Clase AB resuelve este problema añadiendo una pequeña polarización, lo que resulta en una fidelidad superior a la de la Clase B, aunque con una eficiencia ligeramente inferior a la teórica máxima de la Clase B.

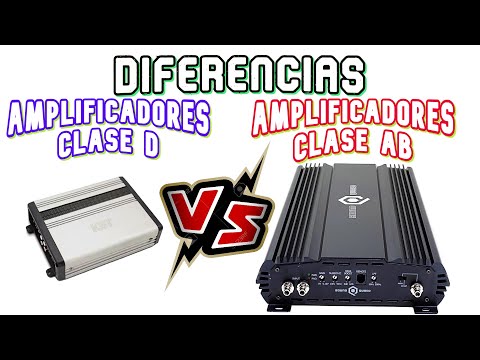

Clase D vs. Clase AB:

La Clase D es una clase de amplificador de conmutación que utiliza modulación por ancho de pulso (PWM) para lograr una eficiencia extremadamente alta (a menudo >90%) y un tamaño compacto. Generan muy poco calor. Históricamente, la Clase D tenía problemas de fidelidad y ruido de conmutación, lo que la hacía más popular para subwoofers (donde la fidelidad en altas frecuencias no es crítica). Sin embargo, los diseños modernos de Clase D han mejorado drásticamente su calidad de sonido y ahora se utilizan para amplificadores de rango completo de alta fidelidad. La Clase AB sigue siendo preferida por algunos audiófilos por su naturaleza lineal y su reputación de sonido cálido y natural, mientras que la Clase D es la campeona indiscutible en eficiencia y tamaño.

Otras Clases (C, E, F, G, H):

Si bien existen otras clases como C, E, F (generalmente para aplicaciones de radiofrecuencia, no audio de alta fidelidad) y G/H (variaciones de AB que mejoran la eficiencia modulando los voltajes de alimentación), la Clase AB, A, B y D son las más relevantes y comunes en el mundo del audio automotriz para amplificadores de potencia de rango completo o subwoofer.

Aquí tienes una tabla comparativa simplificada de las clases más comunes en audio:

Preguntas Frecuentes (FAQ) sobre Amplificadores Clase AB

¿Qué significa "clase AB" en un amplificador?

Significa que el amplificador opera en una modalidad que combina características de las Clases A y B. Utiliza una pequeña polarización para mantener sus transistores de salida ligeramente activos durante todo el ciclo de la señal de audio (como en la Clase A para señales pequeñas) y permite que conduzcan la mayor parte de la señal de alta potencia (como en la Clase B), pero con un pequeño solapamiento en el punto de cruce por cero. Esto le permite ofrecer una fidelidad de sonido mucho mejor que la Clase B al eliminar la distorsión de cruce, mientras mantiene una eficiencia significativamente mayor que la Clase A.

¿Cuáles son las desventajas de un amplificador clase AB?

Aunque ofrecen un excelente equilibrio, los amplificadores Clase AB no son perfectos. Sus principales desventajas, especialmente en comparación con las clases más modernas como la Clase D, incluyen:

• Menor eficiencia energética: Son menos eficientes que las Clases B (teóricamente) o D, lo que significa que consumen más energía de la fuente de alimentación para producir la misma potencia de salida de audio útil.
• Mayor generación de calor: Como consecuencia de su menor eficiencia, disipan más energía en forma de calor que las Clases B o D, requiriendo disipadores de calor más grandes.
• Tamaño y peso: Debido a la necesidad de disipadores de calor más grandes y componentes de fuente de alimentación más robustos para manejar la menor eficiencia, los amplificadores Clase AB de alta potencia tienden a ser más grandes y pesados que sus equivalentes Clase D.
• Complejidad de diseño: Si bien son menos complejos que algunas clases exóticas, son más complejos de diseñar y polarizar correctamente que las Clases A o B para asegurar la eliminación de la distorsión de cruce.

A pesar de estas desventajas, para muchos entusiastas del audio, las ventajas en fidelidad y el equilibrio general que ofrece la Clase AB justifican estas contrapartidas.

¿Cuál es la diferencia entre un amplificador de clase B y uno de clase AB?

La principal diferencia radica en cómo manejan la señal de audio en el punto donde cruza por cero voltios. Un amplificador de Clase B puro permite que sus transistores de salida se apaguen completamente cuando la señal cambia de polaridad (de positiva a negativa y viceversa). Esto crea un pequeño "tiempo muerto" o "brecha" en la señal de salida, lo que se manifiesta como distorsión de cruce. Un amplificador de Clase AB, en cambio, aplica una pequeña corriente de polarización que mantiene a ambos transistores ligeramente activos incluso en el punto de cruce por cero. Esto asegura una transición suave y continua de la señal, eliminando o reduciendo drásticamente la distorsión de cruce a costa de una pequeña reducción en la eficiencia en comparación con la Clase B pura.

Conclusión

En el mundo del audio automotriz, donde se busca un delicado balance entre la fidelidad del sonido, la eficiencia energética y la gestión del calor, los amplificadores Clase AB han demostrado ser una opción consistentemente popular y de alto rendimiento durante muchos años. Ofrecen una calidad de sonido significativamente superior a la de la Clase B al mitigar la distorsión de cruce, y son mucho más eficientes y prácticos para la mayoría de las aplicaciones automotrices que la Clase A. Si bien la Clase D ha ganado terreno rápidamente, especialmente en aplicaciones de alta potencia y para subwoofers debido a su eficiencia superior y tamaño compacto, la Clase AB sigue siendo una elección sólida y respetada para aquellos que valoran la fidelidad lineal y una tecnología probada y fiable para potenciar el sonido de rango completo en su vehículo. Al entender qué significa "Clase AB" y sus ventajas, estás mejor equipado para tomar decisiones informadas y potenciar tu experiencia auditiva en cada viaje.
