Eje Cardán: El Motor Oculto de tu Vehículo

Si te preguntas cómo la potencia del motor llega a las ruedas de tu vehículo, especialmente en camiones y otros vehículos de gran tamaño, la respuesta a menudo recae en un componente fundamental: el eje cardán, también conocido en ingeniería como árbol de transmisión. Este elemento, aunque a menudo oculto bajo el chasis, es el responsable directo de transformar la energía generada en el motor, pasando por la caja de cambios, en el movimiento rotatorio que impulsa el vehículo hacia adelante o hacia atrás.

Comprender qué es el eje cardán, cuál es su función y, sobre todo, cómo mantenerlo en óptimas condiciones, es crucial para garantizar no solo el buen funcionamiento y la eficiencia de tu vehículo, sino también tu seguridad y la de otros en la carretera. Un eje cardán descuidado puede ser la causa de averías mayores y costosas, e incluso de situaciones peligrosas.

¿Qué es el Eje Cardán o Árbol de Transmisión?

En términos de ingeniería, el árbol de transmisión o eje cardán es un objeto axisimétrico diseñado específicamente para transmitir fuerza o potencia de un punto a otro. Son piezas de gran importancia en cualquier máquina que dependa de transmisiones mecánicas, encontrándose en una vasta diversidad de aplicaciones, desde maquinaria industrial hasta vehículos automotores.

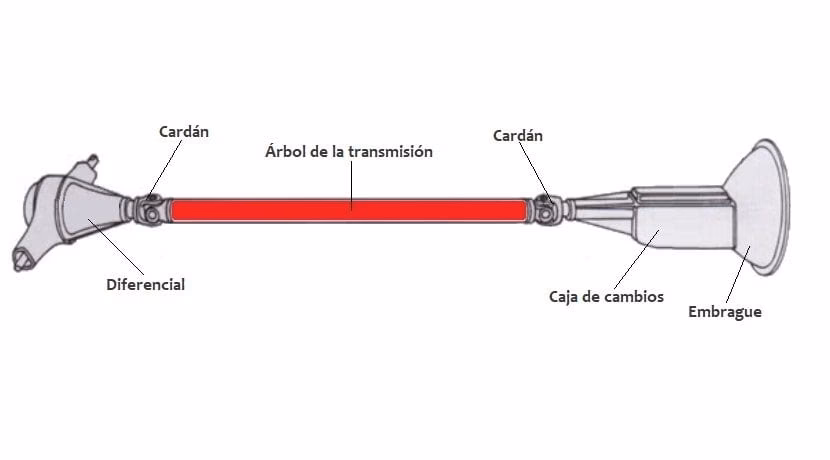

Su función primordial en un vehículo es transmitir el par motor que sale de la caja de cambios hacia el eje o los ejes de tracción. Dada la naturaleza dinámica de la conducción (terreno irregular, carga variable, aceleraciones, frenado), la distancia y el ángulo entre la caja de cambios y el eje trasero pueden variar constantemente. Para manejar estas variaciones, el eje cardán incorpora un ingenioso sistema de longitud variable, a menudo descrito como un mecanismo tipo telescopio. Este sistema compensa los cambios de altura entre el chasis y el eje, absorbiendo vibraciones y adaptándose a los ángulos que se forman en diferentes condiciones de operación.

Componentes Clave del Eje Cardán

El eje cardán no es una pieza única, sino un conjunto de varios subcomponentes que trabajan en armonía para cumplir su función. Conocer estas partes ayuda a entender mejor cómo funciona y qué buscar durante el mantenimiento:

• Bridas o Yugos: Son los puntos de conexión del eje cardán, tanto a la salida de la caja de cambios como a la entrada del diferencial en el eje de tracción. Permiten la fijación y transmisión del movimiento.
• Junta Universal (Crucetas y Horquillas): Es quizás el componente más característico y vital. La junta universal, compuesta por crucetas (una pieza en forma de cruz) y horquillas (piezas en forma de U que se acoplan a la cruceta), permite que el eje transmita movimiento rotatorio incluso cuando los dos extremos (caja de cambios y eje) no están perfectamente alineados o cambian de ángulo entre sí. Las crucetas son puntos críticos de desgaste.
• Guantes y Puntas Fijas y Deslizantes (Telescopios): Constituyen el sistema de longitud variable. Permiten que el eje se alargue o acorte según sea necesario, compensando los movimientos verticales del eje de tracción respecto al chasis.
• Tubos de Horquilla Soldados: Son los tubos que conectan los diferentes extremos y juntas universales, formando la estructura principal del eje.
• Rodamientos: Permiten la rotación suave de las partes móviles.

Características Esenciales del Árbol de Transmisión

Para soportar las exigencias de transmitir la potencia del motor, un árbol de transmisión debe poseer ciertas características fundamentales:

• Rigidez: Es crucial para evitar deformaciones significativas bajo las cargas de torsión. Un eje rígido garantiza que la potencia se transmita eficientemente sin perder energía en flexiones o torsiones excesivas.
• Inercia de Rotación: Este parámetro debe ser lo más bajo posible. Una inercia alta supondría una mayor resistencia a los cambios en la velocidad angular, afectando la respuesta del vehículo a la aceleración y el frenado.
• Resistencia: El eje debe ser extremadamente resistente para soportar las altas tensiones mecánicas (tensión, compresión, cizallamiento y, fundamentalmente, torsión) para las que fue diseñado. La resistencia adecuada previene fracturas o fallos estructurales bajo carga.

La Importancia del Mantenimiento Preventivo del Eje Cardán

El eje cardán está sometido a constantes esfuerzos y movimientos. Ignorar su mantenimiento puede tener consecuencias graves para la vida útil del vehículo y, lo que es más importante, para la seguridad. Un conjunto no lubricado o con componentes desgastados puede fallar de forma repentina.

El mantenimiento preventivo del eje cardán se centra principalmente en dos aspectos clave:

1. Mantenimiento Periódico y Lubricación

Este es el pilar fundamental para alargar la vida útil del eje cardán. Consiste en:

• Lubricación de Componentes: Las juntas universales (crucetas) y el mecanismo deslizante (telescopio) requieren lubricación regular para reducir la fricción y el desgaste. Utilizar la grasa adecuada y en los intervalos correctos es vital.
• Verificación de Apriete de Pernos: Los pernos que fijan las bridas a la caja de cambios y al diferencial deben tener el par de apriete especificado por el fabricante. Un perno flojo puede causar vibraciones, desgaste prematuro o incluso la desconexión del eje.
• Inspección de Holguras: Se deben verificar las holguras en las juntas universales y en el mecanismo deslizante. Holguras excesivas son un signo claro de desgaste.
• Detección de Fugas y Grietas: Inspeccionar visualmente si hay fugas de grasa (especialmente en los sellos de las crucetas) o grietas en las soldaduras de los tubos o las horquillas. Cualquier fuga indica que la lubricación se está perdiendo y que puede entrar contaminación; las grietas son un signo de fallo estructural inminente.

2. Observación de Señales de Advertencia

El eje cardán a menudo avisa cuando algo anda mal. Estar atento a estas señales puede prevenir una avería mayor:

• Vibración: Una vibración inusual, que a menudo se siente en el piso del vehículo o en el asiento, especialmente a ciertas velocidades, es un síntoma común de un problema en el eje cardán. Puede deberse a desequilibrio, holguras excesivas o desgaste en las juntas.
• Ruido: Ruidos extraños como golpeteos, chirridos o clics provenientes de la zona del eje de transmisión son una clara indicación de mal funcionamiento. Estos ruidos suelen ser causados por crucetas desgastadas, falta de lubricación o problemas con los rodamientos de soporte.

Ante la aparición de vibración o ruido, es imperativo realizar una verificación exhaustiva del conjunto para identificar la causa y remediarla de inmediato. Ignorar estas señales puede llevar a un fallo catastrófico.

Intervalos de Cambio de Grasa y Procedimiento

La frecuencia con la que se debe lubricar el eje cardán depende en gran medida del tipo de operación del vehículo:

• Vehículos de Ruta o No Severos: Cada 20,000 km o dos meses, lo que ocurra primero.
• Vehículos Urbanos: Donde hay mucho uso de cambios de marcha y bajas velocidades, la exigencia es mayor. Cada 10,000 km o mensualmente.
• Vehículos Especiales o Fuera de Carretera: Operan en condiciones severas (polvo, agua, cargas extremas). Deben ser analizados periódicamente con un intervalo máximo de 15 días.

El procedimiento correcto para lubricar es crucial. La grasa nueva debe inyectarse en los puntos designados (a menudo con accesorios tipo 'zerk' o engrasadores) hasta que la grasa vieja, posiblemente contaminada, y una parte de la grasa nueva salgan por los sellos de goma. Esto asegura que la grasa vieja sea expulsada y los componentes queden bien lubricados con grasa fresca. El exceso de grasa que sale debe limpiarse con un paño limpio, ya que esto facilita la inspección visual de los sellos en futuras revisiones.

Consecuencias de un Mantenimiento Deficiente

No realizar el mantenimiento preventivo adecuado en el eje cardán tiene consecuencias directas y perjudiciales. La vida útil de los componentes se acorta drásticamente, y el riesgo de fallos aumenta exponencialmente. En el peor de los casos, un eje cardán puede romperse repentinamente, lo que podría provocar la parada inmediata del vehículo en el lugar menos indicado, o incluso causar la pérdida de control y resultar en un accidente grave.

Las crucetas, al ser puntos de alta fricción y movimiento, son particularmente vulnerables al desgaste si no están lubricadas. Pueden sobrecalentarse, derretirse y romperse, dejando el vehículo inmovilizado. Como se menciona, “Un conjunto no lubricado o un producto vencido o inadecuado causa un desgaste prematuro y dañará y requerirá mantenimiento correctivo.” Es mucho más costoso y complicado realizar una reparación correctiva de un componente fallido que llevar a cabo un mantenimiento preventivo regular.

El control permanente y el análisis de los sellos son parte esencial de la rutina de mantenimiento. Los sellos deben estar en buen estado y ser reemplazados si es necesario. Si hay signos de fugas excesivas de grasa, es probable que también esté entrando contaminación (agua, polvo, partículas abrasivas) en el conjunto, lo que acelera enormemente el desgaste y reduce la vida útil de los componentes lubricados.

Consejos Adicionales para el Cuidado del Eje Cardán

• Pares de Apriete: Asegúrate de que los travesaños y las piezas fijadas con pernos (como las bridas) tengan siempre el par de apriete especificado por el fabricante del vehículo o del componente.
• Montaje Correcto: El sistema debe montarse asegurando los espacios libres máximos requeridos. Un montaje demasiado apretado o con holguras excesivas puede provocar bloqueos, vibraciones o desgaste rápido.
• Inspección Visual Constante: Observa regularmente el eje cardán a simple vista. Busca signos de grietas, piezas flojas, daños en las soldaduras de las tuberías. Presta atención a niveles de ruido excesivos, que pueden indicar desequilibrio, daños por impacto o rodamientos desgastados.
• Uso de Herramientas Adecuadas: Para el mantenimiento y cualquier intervención, utiliza llaves dinamométricas para asegurar el apriete correcto de los pernos y otras herramientas adecuadas para el equipo y la seguridad. Siempre realiza estas tareas con el vehículo apagado y asegurado.

Preguntas Frecuentes sobre el Eje Cardán

Aquí respondemos algunas dudas comunes sobre este componente vital:

¿Qué es el eje cardán?

Es un componente mecánico, un árbol de transmisión, diseñado para llevar la potencia del motor (par) desde la caja de cambios hasta el eje de tracción del vehículo, permitiendo cambios en el ángulo y la longitud entre ambos puntos.

¿Cuál es la función principal del eje cardán?

Su función principal es transmitir el par motor (fuerza de torsión) desde la transmisión a los ejes motrices, adaptándose a los movimientos y ángulos variables del vehículo.

¿Qué características debe tener un buen eje cardán?

Debe poseer alta rigidez (para evitar deformaciones), baja inercia de rotación (para no oponerse a los cambios de velocidad) y gran resistencia (para soportar las tensiones mecánicas).

¿Cómo sé si mi eje cardán necesita mantenimiento o tiene un problema?

Los principales indicadores son la aparición de vibración inusual, especialmente a ciertas velocidades, o ruidos extraños como golpeteos, chirridos o clics provenientes de la zona del eje de transmisión.

¿Cada cuánto debo lubricar el eje cardán?

Depende del uso del vehículo: cada 20,000 km o 2 meses para uso en ruta, cada 10,000 km o mensualmente para uso urbano, y con mayor frecuencia (máximo cada 15 días) para vehículos especiales o fuera de carretera.

¿Qué sucede si no realizo el mantenimiento adecuado al eje cardán?

Puede causar desgaste prematuro de componentes, reducir drásticamente su vida útil, provocar fallos repentinos (como la rotura de las crucetas) que inmovilicen el vehículo, o incluso derivar en accidentes debido a la pérdida de control.

Conclusión

El eje cardán es un componente de ingeniería robusto pero que requiere atención. Su correcto funcionamiento es esencial para la movilidad de tu vehículo. Prestarle la debida importancia al mantenimiento preventivo, seguir los intervalos de lubricación recomendados y estar atento a las señales de advertencia como la vibración y el ruido, son acciones clave para garantizar su fiabilidad, prolongar su vida útil y evitar sorpresas desagradables en el camino. Un eje cardán bien cuidado es sinónimo de un vehículo seguro y eficiente.
