El ajuste adecuado de chumaceras y rodamientos es un factor crítico para garantizar el rendimiento óptimo y la longevidad de los sistemas mecánicos. Un ajuste incorrecto, ya sea demasiado apretado o demasiado flojo, puede llevar a un desgaste prematuro, aumento de la temperatura, vibraciones excesivas e incluso fallas catastróficas. Comprender los principios de tolerancia y los métodos de ajuste específicos para diferentes tipos de rodamientos es fundamental para cualquier profesional o entusiasta del mantenimiento automotriz e industrial.
En este artículo, exploraremos qué implica el ajuste en estos componentes, las configuraciones disponibles para chumaceras lineales, cómo se determina la tolerancia de ajuste general y, de manera más detallada, el proceso y la importancia del ajuste en los rodamientos de rodillos cónicos, que son intrínsecamente ajustables.

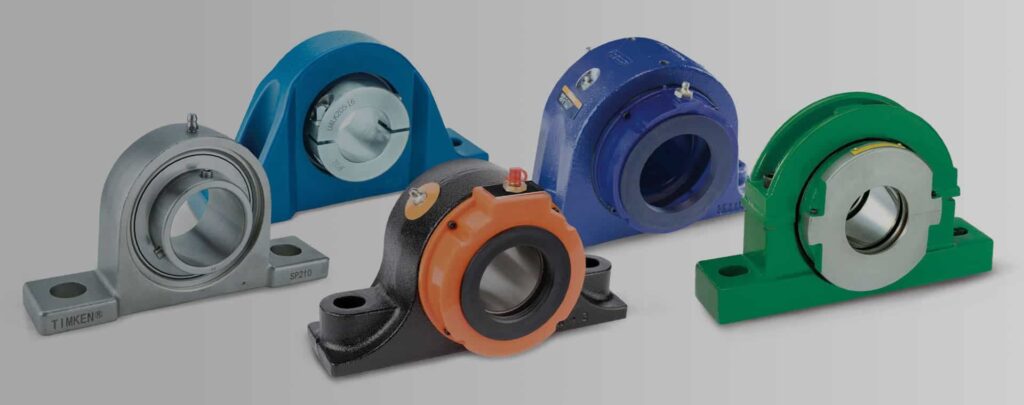

Chumaceras Lineales: Flexibilidad y Tolerancia
Las chumaceras para rodamientos lineales, como las RoundRail de Thomson, ofrecen ventajas significativas en ciertas aplicaciones. Una de sus características destacadas es su capacidad de autoalineación y una mayor tolerancia a la reducción del paralelismo en comparación con las guías de rieles cuadrados. Esto simplifica la instalación y reduce los costos, sin sacrificar requisitos de rendimiento importantes.
Estas chumaceras pueden instalarse con apoyos continuos a lo largo de su recorrido o simplemente en los extremos del eje. Son particularmente efectivas para soportar cargas de momento y se distinguen por ofrecer un bajo arrastre y una suavidad excelente en el movimiento lineal.
Thomson ofrece diversas configuraciones de chumaceras que se adaptan a diferentes necesidades y selecciones de rodamientos lineales. Si bien la información proporcionada no detalla el mecanismo exacto de ajuste para las configuraciones 'ajustables', sí indica que existen opciones que permiten cierta flexibilidad. Las configuraciones disponibles incluyen:
- Estándar
- Ajustable
- Doble
- Cerrada
Lo interesante es que, con algunas excepciones, estas configuraciones pueden combinarse. Por ejemplo, es posible encontrar una configuración que sea estándar, ajustable, doble y cerrada simultáneamente. La elección de la configuración adecuada dependerá de la aplicación específica, el tipo de carga, el entorno operativo y los requisitos de precisión y facilidad de instalación.
Para la pregunta específica sobre qué ajuste lleva una chumacera, la información sugiere que las configuraciones etiquetadas como 'ajustables' permiten alguna forma de ajuste para compensar desalineaciones o precargar ligeramente el sistema, facilitando la instalación y mejorando la tolerancia a las imperfecciones del montaje en comparación con sistemas que requieren una precisión de alineación extremadamente alta.
Determinando la Tolerancia y el Ajuste de Rodamientos
El concepto de tolerancia de ajuste es fundamental en el montaje de cualquier rodamiento sobre un eje o dentro de un alojamiento (carcasa). Se define como la suma de las tolerancias dimensionales del orificio (del rodamiento interior o del alojamiento) y del eje. Representa el rango de variación permitido, que determina si el ajuste resultante será de holgura (espacio libre), de transición (puede ser holgura o ligera interferencia) o de interferencia (ajuste apretado).
El tamaño y la posición de las zonas de tolerancia tanto para el orificio como para el eje son cruciales. Indican la precisión del ajuste y la naturaleza de la unión entre las piezas. La clase de tolerancia seleccionada está directamente relacionada con la precisión del rodamiento. Para rodamientos de precisión de grado P0, que son comunes, el nivel de tolerancia para el eje suele ser IT6, y para el orificio del asiento del rodamiento, IT7.
En aplicaciones que exigen una mayor precisión de rotación y estabilidad (como motores eléctricos), se recomiendan niveles de tolerancia más estrictos: IT5 para el eje e IT6 para el alojamiento.
Selección Basada en la Carga y Movimiento
La selección de la zona de tolerancia adecuada para el eje y el alojamiento depende en gran medida de la carga radial equivalente (P) y de si el anillo del rodamiento (interior o exterior) gira o permanece estático con respecto a la dirección de la carga.
Las cargas se clasifican típicamente como "ligeras" (P ≤ 0.06C), "normales" (0.06C < P ≤ 0.13C) y "pesadas" (P > 0.13C), donde C es la carga dinámica nominal del rodamiento.
Zona de Tolerancia del Eje:
Para rodamientos de contacto radial y angular montados en un eje:
- Si el eje gira y la dirección de la carga radial no cambia (anillo interior gira respecto a la carga): Generalmente se selecciona un ajuste de transición o de ajuste de interferencia. Esto asegura que el anillo interior esté firmemente sujeto al eje y no "ruede" sobre él, lo que causaría desgaste.
- Si el eje está estático y la dirección de la carga radial no cambia (anillo interior estático respecto a la carga): Se puede seleccionar un ajuste de transición o de pequeña holgura. Sin embargo, se debe evitar una holgura excesiva.
Zona de Tolerancia del Orificio de la Carcasa:
Para rodamientos de contacto radial y angular en un alojamiento:
La selección debe evitar ajustes con holgura que permitan que el anillo exterior oscile o gire dentro del alojamiento cuando la carga actúa en una dirección constante. El tamaño de la carga radial equivalente también influye en la elección del ajuste para el anillo exterior.
Consideraciones sobre la Estructura del Alojamiento
La estructura del asiento del rodamiento (alojamiento) también es relevante. A menos que haya una necesidad específica, se prefiere una estructura integral (de una sola pieza). Los asientos de rodamiento divididos solo se usan cuando el montaje es difícil o cuando la facilidad de ensamblaje es la consideración principal.
Es crucial entender que los alojamientos divididos no son adecuados para ajustes apretados o de alta precisión. No deben usarse para ajustes tipo K7 o más apretados, ni para orificios con clases de tolerancia IT6 o superiores.
Normas Prácticas y Desviaciones
Las normas de tolerancia para el diámetro interior de los rodamientos difieren de las del sistema general de orificio base. Esto significa que códigos de tolerancia que normalmente indicarían un ajuste de transición pueden resultar en un ajuste de interferencia (ej. k5, k6, m5, m6, n6), aunque la interferencia no suele ser grande. Del mismo modo, códigos que sugerirían holgura (h5, h6, g5, g6) pueden resultar en interferencia con el diámetro interior de un rodamiento.
Para el diámetro exterior del rodamiento (que se acopla al alojamiento), también hay zonas de tolerancia especiales. El anillo exterior a menudo se fija en el orificio de la carcasa, y el ajuste no debe ser excesivamente apretado. Comúnmente se utilizan ajustes con códigos como H6, H7, J6, J7, Js6, Js7.
En la práctica, el eje a menudo se mecaniza con una tolerancia de 0 a +0.005 mm. Si el desmontaje no es frecuente, se puede optar por un ajuste de interferencia de +0.005 a +0.01 mm. Para desmontajes frecuentes, se prefiere un ajuste de transición. También se debe considerar la expansión térmica del material del eje durante la rotación; rodamientos más grandes pueden requerir un ajuste con una pequeña holgura (-0.005 a 0 mm), con una holgura máxima de 0.01 mm.
Generalmente, los ajustes de rodamientos son de transición. Los ajustes de interferencia son opcionales en casos especiales, pero raros y con una interferencia mínima (no superior a 3 micras o "cables"). La ligera desviación negativa en la tolerancia del diámetro interior del rodamiento (de 0 a pocos micras) es una medida de diseño para asegurar que el anillo interior no gire sobre el eje, incluso con el tamaño límite mínimo.
El nivel de precisión de coincidencia generalmente se selecciona en el nivel 6 (IT6). El nivel 7 se considera un poco bajo para muchas aplicaciones, mientras que el nivel 5 (IT5) generalmente requiere procesos de mecanizado más precisos como el rectificado.

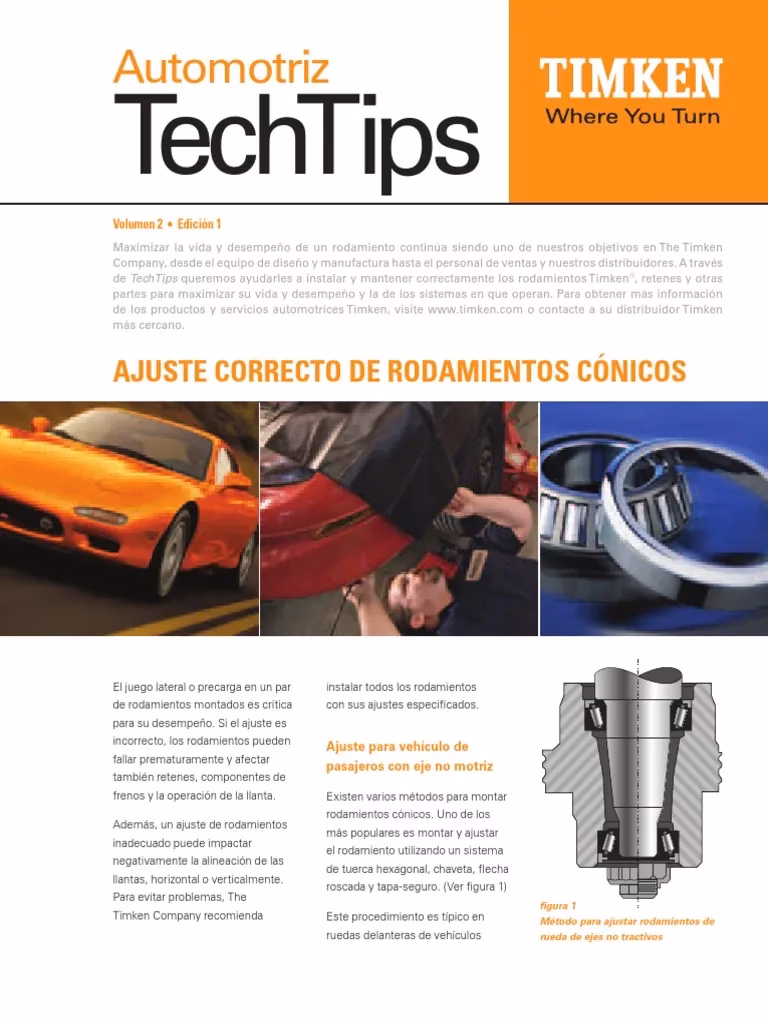

Ajuste Específico en Rodamientos de Rodillos Cónicos
Los rodamientos cónicos son distintivos porque su juego interno es ajustable durante el montaje y la instalación. Están diseñados para manejar tanto cargas radiales como cargas axiales. Constan de una pista interior (cono), una pista exterior (copa) y rodillos cónicos. El conjunto de rodillos y jaula con el anillo interior forma una unidad no separable, lo que facilita su montaje independiente de la pista exterior. Se usan comúnmente en pares para contrarrestar las fuerzas axiales inducidas por su propia geometría cónica.
La capacidad de ajustar el juego interno permite optimizar el rendimiento sin necesidad de remecanizar ejes o alojamientos.
Consecuencias del Ajuste Incorrecto
Un ajuste inadecuado en rodamientos cónicos puede tener efectos perjudiciales:
- Excesiva Rigidez (Ajuste Apretado): Causa contacto excesivo entre los rodillos y las pistas, elevando las temperaturas de operación, lo que puede llevar a cargas excesivas y una falla prematura del rodamiento.
- Excesiva Holgura (Ajuste Flojo): Resulta en una carga inadecuada de los rodillos, provocando deslizamiento o patinaje. Esto también conduce a una falla prematura. Además, la holgura excesiva impacta negativamente la precisión de la aplicación y puede generar ruido. En cajas de engranajes, por ejemplo, afecta el engrane, pudiendo causar desgaste y daño en los dientes.
El ajuste óptimo para un rodamiento cónico es generalmente un ajuste "línea con línea" (sin juego axial ni precarga) o una ligera precarga a la temperatura de operación. Esto proporciona el máximo rendimiento y vida útil. La precarga adecuada montada a temperaturas normales de operación depende de la carga del rodamiento.
Fuerzas Axiales Inducidas y Ajuste
Bajo carga radial, un rodamiento cónico genera una fuerza en la dirección axial. Esta fuerza debe ser contrarrestada, usualmente por un segundo rodamiento orientado en la dirección opuesta. La fuerza axial producida puede calcularse aproximadamente como: Fa = 0.5 × Fr / Y, donde Fa es la carga axial, Fr es la carga radial y Y es el factor axial del rodamiento (proveniente de tablas del fabricante).
En configuraciones con dos rodamientos cónicos espalda con espalda o cara a cara, cada rodamiento debe acomodar las fuerzas axiales del otro. Al ajustar estos rodamientos entre sí, es vital rotarlos para asegurar que los extremos de los rodillos hagan contacto correcto con el borde guía del anillo interior.
Factores como los ajustes del anillo interior y exterior con sus componentes de acoplamiento, los materiales del eje y del alojamiento, los ciclos de carga (especialmente en cajas de engranajes) y la temperatura de operación anticipada, influyen en el juego o la precarga inicial durante el montaje.
Métodos de Ajuste
Medir directamente el juego radial en rodamientos cónicos es difícil debido a su geometría. Por ello, el juego radial se convierte comúnmente a juego axial. El juego radial es igual al juego axial multiplicado por la cotangente del ángulo de contacto del rodamiento. La cantidad de juego entre rodillos y pistas, medida en la dirección axial, se denomina holgura axial (o endplay).
El ajuste de la holgura axial en rodamientos cónicos se realiza durante el montaje o la instalación para compensar la esperada expansión térmica durante la operación y las deflexiones del sistema. La precarga axial se logra desplazando un anillo del rodamiento axialmente con respecto al otro en una cantidad que corresponde a la fuerza de precarga deseada.
Los ajustes se realizan generalmente de forma individual y manual utilizando lainas (shims), manguitos espaciadores o mediante el apriete con torque. Además de los métodos manuales, existen técnicas automatizadas. En rodamientos cónicos de doble hilera, a veces se suministra un conjunto preajustado de fábrica, o se ajustan manualmente durante el montaje mediante el mecanizado de espaciadores.
Monitoreo para la Prevención
El monitoreo cuidadoso de las aplicaciones puede revelar signos tempranos de problemas relacionados con el juego o la holgura axial. Equipos de monitoreo de vibraciones, por ejemplo, pueden detectar movimientos axiales y radiales excesivos del eje causados por demasiada holgura. Sensores de temperatura pueden identificar aumentos de calor asociados con una falla inminente del rodamiento. La intervención temprana basada en estos datos puede prevenir daños mayores.
SKF vs. Timken: Elección del Rodamiento Adecuado
Si bien no se trata de ajuste, la elección del tipo y fabricante de rodamiento adecuado es el primer paso para un rendimiento óptimo. La comparación entre SKF y Timken resalta cómo diferentes fabricantes se especializan en distintas áreas:
| Característica | Rodamientos SKF | Rodamientos TIMKEN |
|---|---|---|
| Aplicación Principal | Alta velocidad, baja fricción | Carga pesada |
| Ejemplos de Uso | Motores eléctricos, instrumentos de precisión, aeroespacial | Cintas transportadoras mineras, cubos de rueda, maquinaria industrial pesada |
| Enfoque | Precisión, eficiencia | Robustez, capacidad de carga |
Esta distinción subraya que la "mejor" configuración o marca de rodamiento depende totalmente de los requisitos específicos de la aplicación y el tipo de carga que soportará.
Preguntas Frecuentes sobre Ajustes de Rodamientos
¿Qué es la tolerancia de ajuste en rodamientos?
Es la variación permitida resultante de la combinación de las tolerancias dimensionales del orificio del rodamiento (o alojamiento) y del eje. Determina si el ajuste será de holgura, transición o interferencia.
¿Por qué es importante el ajuste correcto en rodamientos cónicos?
Un ajuste correcto (idealmente línea con línea o ligera precarga a temperatura de operación) asegura la distribución adecuada de la carga sobre los rodillos, minimiza el deslizamiento, controla la temperatura y maximiza la vida útil y la precisión del sistema. Un ajuste incorrecto lleva a fallas prematuras.
¿Cómo se ajusta un rodamiento cónico?
El ajuste se realiza controlando la holgura axial (endplay) o aplicando una precarga axial. Esto se logra desplazando axialmente uno de los anillos del rodamiento mediante lainas, espaciadores, o controlando el torque de apriete durante el montaje. Se mide el juego axial en lugar del radial.
¿Cuál es la diferencia entre ajuste de holgura e interferencia?
El ajuste de holgura implica que hay un espacio libre entre las piezas acopladas, permitiendo movimiento relativo. El ajuste de interferencia significa que el diámetro del eje es ligeramente mayor que el del orificio, requiriendo fuerza para el montaje y creando una unión apretada sin movimiento relativo.
¿Se pueden usar chumaceras de carcasa dividida con ajustes apretados?
No. Las carcasas divididas no son adecuadas para ajustes de interferencia (como K7 o más apretados) o para orificios con clases de tolerancia de alta precisión (IT6 o superior). Se usan principalmente cuando la facilidad de montaje es crucial y se permiten ajustes menos apretados.
En resumen, ya sea trabajando con chumaceras lineales que ofrecen tolerancia a la desalineación o con rodamientos cónicos que requieren un ajuste preciso de su juego interno, comprender y aplicar los principios correctos de ajuste y selección es esencial para la fiabilidad y eficiencia de cualquier maquinaria.
