Adquisición de Datos Clave en Automoción

En el vertiginoso mundo de la ingeniería y el desarrollo automotriz, la capacidad de medir, registrar y analizar información precisa y en tiempo real es fundamental. Aquí es donde entra en juego la Adquisición de Datos, o DAQ (Data Acquisition), una tecnología indispensable que transforma las señales físicas del mundo real en datos digitales procesables. Ya no basta con la intuición o las pruebas subjetivas; la complejidad de los vehículos modernos exige mediciones objetivas para garantizar la seguridad, optimizar el rendimiento y mejorar la experiencia del conductor.

Un sistema DAQ es esencialmente un puente entre el universo físico y el digital, permitiendo a ingenieros y técnicos capturar fenómenos como la temperatura de un motor, la presión de un neumático, las vibraciones del chasis o el voltaje de la batería, y convertirlos en números que una computadora puede entender y analizar. Este proceso es crucial en todas las etapas del ciclo de vida de un automóvil, desde la fase de prototipo y pruebas de colisión, hasta el monitoreo del estado de los componentes en vehículos ya en circulación.

¿Qué es Exactamente la Adquisición de Datos (DAQ)?

La Adquisición de Datos (DAQ) es el proceso de tomar mediciones de condiciones físicas del mundo real y convertir las señales resultantes en valores numéricos digitales que pueden ser manipulados por una computadora. A diferencia de métodos de grabación antiguos como cintas o gráficos de papel, los sistemas DAQ modernos convierten las señales del dominio analógico al digital para su almacenamiento y procesamiento. Esto permite un análisis mucho más profundo, repetible y objetivo.

En el contexto automotriz, el DAQ se aplica para medir una vasta gama de parámetros. Esto incluye mediciones eléctricas o físicas como voltaje, corriente, temperatura, presión, sonido, movimiento, vibración, deformación (strain) y distancia. Convertir estas señales en datos digitales es un paso necesario para poder analizarlos, almacenarlos y procesarlos posteriormente, informando decisiones críticas de diseño, seguridad y mantenimiento.

Componentes Clave de un Sistema DAQ

Un sistema DAQ típico, ya sea un dispositivo portátil o una instalación compleja en un laboratorio de pruebas de choques, consta de varios elementos esenciales que trabajan en conjunto para formar la cadena de medición:

Sensores o Transductores: Son el punto de partida. Estos dispositivos convierten un fenómeno físico o eléctrico en una señal eléctrica medible. En un automóvil, esto puede ser un termopar midiendo la temperatura del escape, un sensor de presión en el sistema de frenos, un acelerómetro detectando vibraciones en la suspensión, o un sensor de deformación en la estructura durante una prueba de impacto.

Acondicionamiento de Señal: Las señales provenientes de los sensores a menudo necesitan ser preparadas antes de la digitalización. El acondicionamiento de señal puede incluir amplificación (para aumentar señales muy pequeñas), filtrado (para eliminar ruido eléctrico, crucial en el entorno ruidoso de un vehículo) o aislamiento (para proteger el sistema de medición de voltajes peligrosos o interferencias). Cada tipo de sensor requiere un acondicionamiento específico para asegurar que la señal sea lineal y fiel al fenómeno medido.

Convertidor Analógico-Digital (ADC): Este es el corazón del sistema DAQ. El ADC toma la señal analógica acondicionada y la convierte en una secuencia de valores digitales discretos. La calidad de esta conversión depende de la resolución (cuántos pasos digitales representa el rango de la señal, típicamente 16 o 24 bits) y la frecuencia de muestreo (con qué rapidez se toman las muestras, fundamental para capturar eventos rápidos como vibraciones o impactos).

Sistema Informático y Software: Una vez digitalizados, los datos son procesados, visualizados y almacenados por una computadora equipada con software DAQ especializado. Este software permite configurar la adquisición, monitorear los datos en tiempo real, realizar análisis matemáticos y estadísticos, generar informes y exportar los datos a otros formatos para su posterior procesamiento.

Estrategias y Fuentes para la Adquisición de Datos

Más allá de la tecnología de medición en sí, la forma en que se obtienen los datos puede variar significativamente. El texto proporcionado sugiere varias estrategias o fuentes comunes a considerar en la adquisición de datos, aplicables también al ámbito automotriz:

Fuente de Datos Autorizada (ADS): Si existe una fuente de datos oficial y confiable que ya contenga la información necesaria (por ejemplo, una base de datos interna de la empresa con resultados de pruebas anteriores, especificaciones de componentes certificadas, o datos geoespaciales estandarizados relevantes para pruebas de conducción autónoma), esta debería ser la primera opción. Utilizar una ADS garantiza datos confiables y ahorra tiempo y recursos.

Datos Recolectados Nuevamente: Cuando la información requerida no existe, está desactualizada o no cumple con los requisitos específicos, es necesario realizar una nueva recolección. Esto es común en pruebas de prototipos, validación de nuevos sistemas (como asistencias a la conducción) o investigaciones específicas (ruido, vibración, confort). La decisión de quién realiza esta recolección (personal interno, contratistas) depende de la complejidad, la frecuencia necesaria y los recursos disponibles.

Datos Legados Convertidos/Transformados: En ocasiones, existen datos antiguos (legados) que pueden ser útiles, pero están en formatos obsoletos o en soportes que ya no son fácilmente legibles. Esta estrategia implica convertir o transformar estos datos para hacerlos utilizables con los sistemas modernos. Es crucial evaluar la calidad de estos datos legados antes de invertir en su conversión.

Datos Compartidos/Intercambiados: La colaboración entre departamentos, empresas o incluso la industria puede implicar compartir o intercambiar conjuntos de datos. Esto puede ser muy eficiente, pero requiere acuerdos claros (Data Sharing Agreements) que definan el uso, la confidencialidad y las responsabilidades, especialmente si se trata de datos sensibles o propietarios.

Datos Adquiridos por Compra: Existen proveedores que venden conjuntos de datos especializados, como mapas detallados para navegación, modelos 3D de entornos para simulaciones, o datos de tráfico. Comprar datos puede ser más económico que recolectarlos o generarlos internamente, pero implica aceptar la calidad y el formato del proveedor, y estar sujeto a acuerdos de licencia que restringen su uso.

Cada una de estas estrategias tiene sus propias consideraciones en términos de costo, tiempo, calidad, formato y reglas de negocio, que deben ser evaluadas cuidadosamente para satisfacer las necesidades específicas del proyecto automotriz.

Consideraciones al Elegir un Sistema DAQ para Automoción

La selección del sistema DAQ adecuado es un paso crítico que impacta directamente en la calidad y fiabilidad de las mediciones. En el entorno exigente de la automoción, varios factores deben ser ponderados:

Precisión y Resolución: La capacidad de medir con alta precisión es vital, especialmente en pruebas de seguridad, rendimiento o emisiones. La resolución del ADC determina cuántos detalles del mundo real pueden ser capturados digitalmente. Una mayor resolución (como 24 bits) es deseable para mediciones donde las pequeñas variaciones son significativas.

Frecuencia de Muestreo: Para capturar fenómenos dinámicos rápidos, como vibraciones del motor a altas RPM, ruidos transitorios, o la deformación de la estructura en un impacto, se requiere una alta frecuencia de muestreo (kilohertz o megahertz). Elegir una frecuencia adecuada evita el aliasing, donde se miden señales falsas debido a un muestreo insuficiente.

Acondicionamiento de Señal: La capacidad del sistema para manejar diversos tipos de sensores (termopares, strain gauges, acelerómetros, etc.) y para acondicionar adecuadamente sus señales es crucial. Esto incluye el filtrado integrado para eliminar el ruido y el aislamiento para proteger contra las diferencias de potencial, elementos muy presentes en el cableado y los sistemas eléctricos de un vehículo.

Compatibilidad de Software y Funcionalidad: El software debe ser intuitivo, potente y compatible con los sistemas operativos y herramientas de análisis que ya se utilizan. Funcionalidades como visualización en tiempo real, registro de datos, análisis post-procesamiento y exportación a múltiples formatos son indispensables.

Número de Canales: Los vehículos modernos son sistemas complejos con cientos o miles de puntos de medición potenciales. Un sistema DAQ debe ofrecer o ser escalable para soportar el número de canales necesario para el ensayo en cuestión, ya sea una prueba de motor con decenas de temperaturas y presiones, o una prueba de seguridad con cientos de sensores en dummies y la estructura del vehículo.

Adaptabilidad Ambiental: Las pruebas automotrices se realizan a menudo en condiciones extremas: altas y bajas temperaturas, vibraciones, polvo, humedad. El hardware DAQ debe ser lo suficientemente robusto y confiable para operar en estos entornos sin comprometer la integridad de los datos.

Presupuesto: Naturalmente, el costo es siempre una consideración. Esto incluye no solo el precio inicial del hardware y software, sino también los costos de calibración, mantenimiento y los accesorios necesarios.

El Proceso de Medición en Detalle

Para entender completamente cómo un sistema DAQ captura información, podemos seguir el camino de una señal desde el mundo real hasta el dato digital:

1. El Fenómeno Físico: Todo comienza con lo que queremos medir: la temperatura del aceite, la presión del turbo, la vibración del volante, la posición del acelerador, el voltaje de un sensor de oxígeno, etc.

2. El Sensor: Un sensor (como un termopar, un transductor de presión, un acelerómetro) interactúa con el fenómeno físico y lo convierte en una señal eléctrica proporcional. Esta señal es típicamente un voltaje o una corriente que varía en el tiempo.

3. Acondicionamiento de Señal: La señal eléctrica del sensor pasa por un circuito de acondicionamiento. Aquí se puede amplificar si es débil, filtrar para eliminar ruido eléctrico no deseado, y aislar para proteger el sistema DAQ y garantizar mediciones limpias, especialmente crucial en el entorno eléctricamente ruidoso de un vehículo.

4. Digitalización (ADC): La señal acondicionada, que aún es analógica, entra al Convertidor Analógico-Digital. El ADC toma muestras de la amplitud de la señal a intervalos regulares (determinados por la frecuencia de muestreo) y convierte cada muestra en un valor digital binario.

5. Datos Digitales: Los valores digitales resultantes son transmitidos al sistema informático. Estos datos ahora pueden ser almacenados en una memoria o disco duro (SSD/HDD), visualizados en pantalla (como gráficos en tiempo real) y procesados por software para análisis, cálculos y generación de informes.

Este proceso, realizado de forma rápida y precisa a través de múltiples canales simultáneamente, es lo que permite a los ingenieros obtener una imagen completa del comportamiento de un vehículo o componente durante las pruebas.

Mejorando Decisiones de Ingeniería con DAQ

La información recopilada por los sistemas DAQ no es solo una colección de números; es la base para tomar decisiones informadas y estratégicas en el desarrollo automotriz:

Análisis de Tendencias y Patrones: Al monitorear parámetros a lo largo del tiempo o bajo diferentes condiciones de operación, los ingenieros pueden identificar tendencias (por ejemplo, aumento gradual de la temperatura de un componente) o patrones de comportamiento que podrían indicar problemas futuros o áreas de mejora.

Detección y Diagnóstico de Fallos: Los datos DAQ permiten identificar anomalías o desviaciones del comportamiento esperado. Esto facilita la localización y el diagnóstico preciso de fallos en sistemas mecánicos, eléctricos o electrónicos de un vehículo, acelerando el proceso de resolución de problemas.

Optimización del Rendimiento: Analizando datos de rendimiento (potencia, torque, consumo de combustible, eficiencia de frenado, aerodinámica), los ingenieros pueden ajustar y calibrar los sistemas del vehículo para maximizar la eficiencia, la potencia o la respuesta, siempre dentro de los límites de seguridad y normativas.

Mantenimiento Predictivo: Al monitorear el estado de componentes clave (vibración en rodamientos, temperatura de fluidos, desgaste de frenos) y comparar los datos con umbrales o patrones de fallo conocidos, se puede predecir cuándo es probable que falle un componente. Esto permite programar el mantenimiento antes de que ocurra una avería costosa.

Control de Calidad: Durante la fabricación y las pruebas finales, los sistemas DAQ verifican que los componentes y sistemas del vehículo cumplen con las especificaciones de diseño. Cualquier desviación puede ser detectada, garantizando que solo los vehículos que cumplen con los estándares de calidad salgan de la línea de producción.

Técnicas Avanzadas en DAQ Automotriz

Para abordar las complejidades de las mediciones en vehículos, los sistemas DAQ modernos incorporan técnicas avanzadas:

Calibración Avanzada: Los sistemas de alta gama a menudo incluyen técnicas de autocalibración o calibración asistida por software que utilizan algoritmos complejos para asegurar que las mediciones sean lo más precisas posible en todo el rango de operación.

Importancia del Aislamiento: El aislamiento eléctrico, especialmente el aislamiento galvánico, es vital en los vehículos para proteger las señales de medición de las interferencias eléctricas generadas por el motor, el sistema de encendido, los actuadores y otros componentes eléctricos. Asegura que lo que se mide es la señal real del sensor, no el ruido ambiental.

Streaming de Señal y Monitoreo Remoto: La capacidad de transmitir datos a alta velocidad en tiempo real (streaming) permite monitorear y analizar lo que está sucediendo en el vehículo mientras se realizan pruebas dinámicas, como en una pista. El monitoreo remoto permite a los ingenieros supervisar pruebas que se realizan en ubicaciones distantes.

Visualización y Análisis de Datos

Una vez que los datos han sido adquiridos y almacenados, su valor se desbloquea a través de la visualización y el análisis. El software DAQ moderno ofrece potentes herramientas para esto:

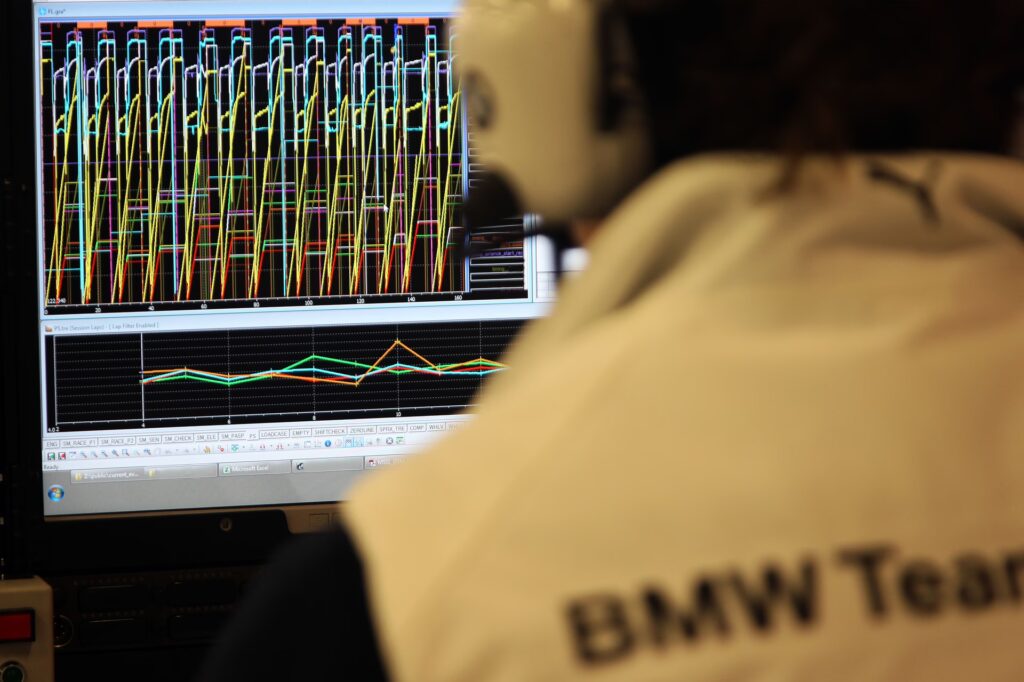

Visualización en Tiempo Real: Durante la adquisición, los datos pueden mostrarse en diversos formatos gráficos (gráficos de tiempo, barras, medidores numéricos, diagramas FFT) para permitir a los operadores monitorear el progreso de la prueba y reaccionar si es necesario.

Análisis Post-Grabación: Después de la prueba, los ingenieros pueden utilizar herramientas de análisis integradas en el software DAQ (cálculos matemáticos, estadísticos, filtrado digital, análisis de frecuencia) o exportar los datos a software de terceros (como MATLAB, Excel, o herramientas de análisis específicas de automoción) para un análisis más profundo.

Almacenamiento de Datos: Los datos se almacenan de forma segura en medios digitales, como discos duros de estado sólido (SSD), que ofrecen velocidad y resistencia a las vibraciones, ideales para el entorno automotriz. La organización y gestión de estos grandes volúmenes de datos es una consideración importante.

Preguntas Frecuentes (FAQ)

¿Qué tipos de datos se miden comúnmente en pruebas automotrices con DAQ?
Se miden una gran variedad, incluyendo temperatura (motor, fluidos, frenos), presión (aceite, combustible, neumáticos, cilindros), vibración y choque (chasis, componentes, confort), deformación (estructura, suspensiones), voltaje y corriente (batería, sistemas eléctricos), posición, velocidad, aceleración, fuerza y sonido.

¿Por qué es importante la DAQ para la seguridad de los automóviles?
La DAQ es vital en pruebas de seguridad como las de colisión, donde se mide con precisión cómo se deforman las estructuras, las fuerzas sobre los dummies y el funcionamiento de los sistemas de retención. Estos datos objetivos son esenciales para diseñar vehículos que protejan a los ocupantes y cumplan con las normativas de seguridad.

¿Pueden los sistemas DAQ usarse durante la conducción normal o solo en laboratorios?
Los sistemas DAQ están diseñados para ser utilizados tanto en entornos controlados de laboratorio como en pruebas de campo en vehículos en movimiento. Existen sistemas robustos y portátiles optimizados para instalarse en vehículos y soportar las condiciones de la carretera o la pista.

¿Cuál es la diferencia entre un sensor y un sistema DAQ?
Un sensor es el dispositivo que detecta un fenómeno físico y lo convierte en una señal eléctrica. Un sistema DAQ es el conjunto completo de hardware y software que toma esa señal eléctrica (generalmente después de acondicionarla), la convierte a formato digital, la almacena y permite su visualización y análisis.

¿Es costoso implementar un sistema DAQ en la industria automotriz?
El costo varía enormemente dependiendo de la complejidad, el número de canales, la frecuencia de muestreo y la precisión requerida. Los sistemas de gama alta para aplicaciones críticas pueden ser una inversión significativa, pero se consideran esenciales para el desarrollo de vehículos modernos y la garantía de calidad y seguridad.

Conclusión

La Adquisición de Datos es una columna vertebral invisible pero fundamental en la industria automotriz moderna. Desde la optimización de motores y la mejora de la eficiencia del combustible, hasta el diseño de sistemas de seguridad avanzados y el desarrollo de la conducción autónoma, la capacidad de capturar y analizar datos precisos es lo que impulsa la innovación. Los sistemas DAQ, con sus sensores, acondicionamiento de señal, convertidores digitales y potente software, transforman el complejo comportamiento físico de un vehículo en información comprensible. Esta información permite a los ingenieros tomar decisiones basadas en evidencia, acelerar los ciclos de desarrollo, garantizar la calidad y, en última instancia, crear vehículos más seguros, eficientes y fiables para el futuro.
