En el vasto universo de la ingeniería y la ciencia, la capacidad de medir y comprender los fenómenos físicos es fundamental. Aquí es donde entran en juego los sistemas de adquisición de datos, herramientas esenciales que nos permiten capturar información del mundo real y convertirla en un formato que las computadoras puedan procesar y analizar. Imagina un sensor de temperatura en un motor de coche o un medidor de presión en un sistema hidráulico; para que esa información sea útil, debe ser recogida, convertida y almacenada de manera eficiente. La adquisición de datos es precisamente ese proceso.
En su esencia más simple, la adquisición de datos (conocida comúnmente por sus siglas en inglés, DAQ o DAS) es el acto de recoger información sobre un fenómeno para documentarlo o analizarlo. Piensa en un técnico que anota la temperatura de un horno en un cuaderno: eso, en su forma más básica, es adquisición de datos manual. Sin embargo, con el avance de la tecnología, este proceso se ha vuelto increíblemente sofisticado, preciso, versátil y fiable gracias al equipo electrónico moderno.

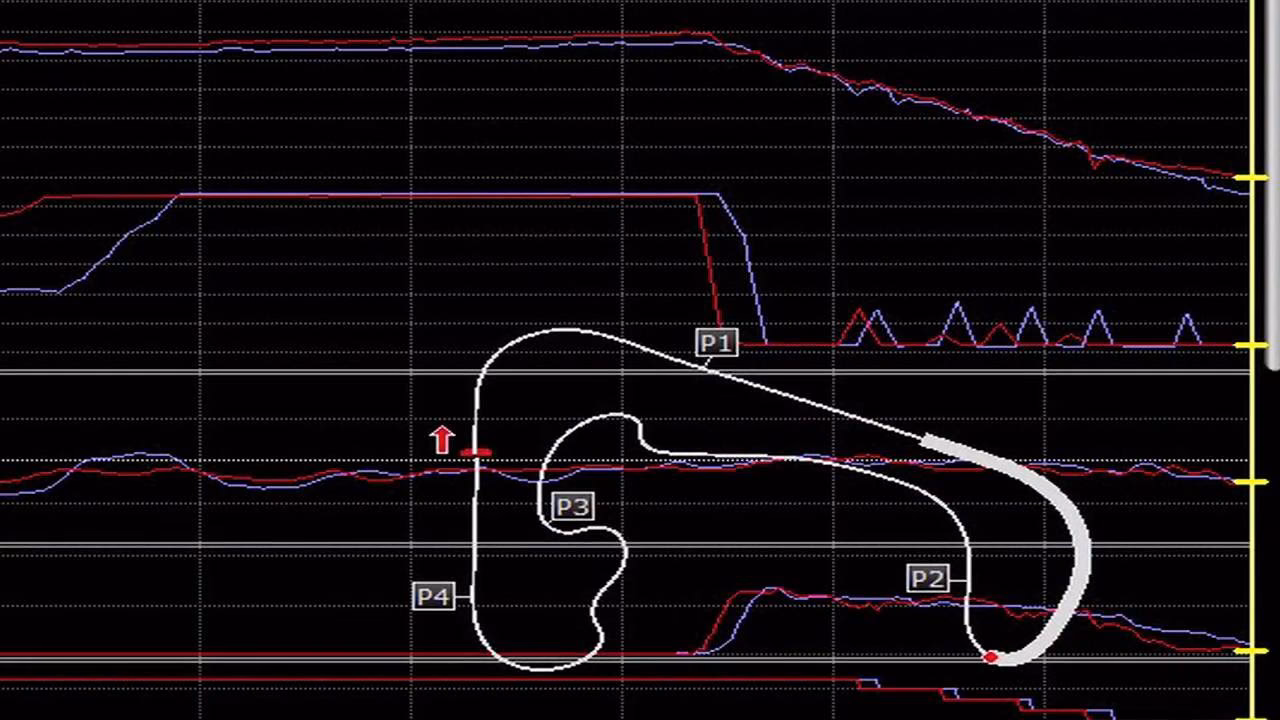

¿Cómo Funcionan los Sistemas de Adquisición de Datos?
Los sistemas de adquisición de datos actúan como un puente entre el mundo físico y el mundo digital. Recopilan señales de una amplia variedad de sensores, que pueden medir casi cualquier magnitud física imaginable: temperatura, presión, flujo, nivel, voltaje, corriente, vibración, y mucho más. Estas señales, que a menudo son de naturaleza analógica (es decir, varían continuamente), deben ser convertidas a un formato digital para que una computadora pueda entenderlas y procesarlas.
El corazón de casi cualquier sistema de adquisición de datos moderno es el Convertidor Analógico-Digital (A/D). Este componente electrónico es el encargado de tomar la señal analógica proveniente de un sensor y transformarla en un valor numérico discreto (digital). Este proceso implica muestrear la señal a intervalos regulares y cuantificar su amplitud en cada punto de muestreo.
Además de la conversión A/D, muchos sistemas de DAQ también incluyen la capacidad de generar señales analógicas (a través de un Convertidor Digital-Analógico o D/A), manejar señales digitales discretas (Entrada/Salida Digital o DIO) que representan estados de encendido/apagado, o interactuar a través de buses de comunicación estándar como RS232, RS485 o USB.
Para necesidades comunes, como la medición de voltajes dentro de ±10 VDC o el manejo de señales digitales TTL, un dispositivo de E/S multifunción suele ofrecer la mejor combinación de rendimiento y costo. Estos dispositivos compactos se conectan fácilmente a una PC, ya sea a través de una conexión USB externa o instalándose directamente en una ranura dentro de la computadora.
Tipos de Sistemas de Adquisición de Datos
Con la evolución de la tecnología, han surgido diversos tipos de sistemas de adquisición de datos, cada uno optimizado para diferentes escenarios y requisitos de aplicación. La elección del sistema adecuado depende de factores como la distancia a los sensores, el número de canales, la velocidad de muestreo requerida, el entorno y el presupuesto.
Sistemas de Adquisición de Datos Inalámbricos
Una de las innovaciones más significativas es la adquisición de datos inalámbrica. Estos sistemas eliminan la necesidad de costosos y laboriosos cableados en campo, especialmente útil en instalaciones grandes o de difícil acceso. Consisten en uno o más transmisores inalámbricos que recogen datos de los sensores y los envían a un receptor remoto conectado a una computadora. Los transmisores inalámbricos están disponibles para una amplia gama de sensores, incluyendo termopares, RTD, sensores de pulso, transmisores de 4-20 mA, y transductores de voltaje. Los receptores suelen conectarse a la PC a través de puertos USB o Ethernet.
Sistemas de Adquisición de Datos por Comunicaciones en Serie
Cuando la medición debe realizarse a cierta distancia de la computadora, los sistemas basados en comunicaciones en serie son una excelente opción. Existen varios estándares de comunicación en serie, siendo RS232 el más común. Sin embargo, RS232 tiene limitaciones de distancia, soportando transmisiones de hasta aproximadamente 15 metros (50 pies). Un estándar superior es RS485, que permite distancias de transmisión de hasta 1500 metros (5,000 pies) y soporta la conexión de múltiples dispositivos en el mismo bus.
Sistemas de Adquisición de Datos USB
El bus serie universal (USB) se ha convertido en un estándar omnipresente para conectar periféricos a las computadoras, y los dispositivos de adquisición de datos no son una excepción. USB ofrece ventajas significativas sobre las conexiones serie o paralelo tradicionales, como un mayor ancho de banda (velocidades de hasta 12 Mbits/s en USB 1.1, mucho mayores en versiones posteriores) y la capacidad de suministrar energía al dispositivo periférico. Esto simplifica la conexión, requiriendo a menudo un solo cable para enlazar el dispositivo DAQ a la PC, que casi siempre cuenta con puertos USB. Su facilidad de uso y la alimentación a través del bus lo hacen ideal para muchas aplicaciones de laboratorio e industriales.
Tablillas Enchufables de Adquisición de Datos
Las tablillas o tarjetas de adquisición de datos que se enchufan directamente en el bus interno de la computadora (como las ranuras PCI o PCIe en PCs compatibles con IBM) ofrecen la ventaja de la velocidad. Al conectarse directamente al bus de datos de la computadora, logran tasas de transferencia muy altas. También pueden ser más económicas ya que aprovechan la fuente de alimentación y el encapsulado de la propia computadora. La variedad de tablillas es enorme, ofreciendo diferentes números y tipos de entradas (voltaje, termopar), salidas y velocidades. Cada tablilla instalada se comunica con el procesador de la computadora a través de direcciones únicas en el mapa de entrada/salida de la memoria.
Términos Clave en Adquisición de Datos
Comprender la jerga técnica es fundamental al trabajar con sistemas de DAQ. Aquí definimos algunos de los términos más frecuentes:
- Convertidor Analógico-Digital (A/D): Dispositivo electrónico que transforma señales analógicas (continuas) en su equivalente digital (discreto). Es un componente esencial en casi todos los sistemas DAQ.
- Convertidor Digital-Analógico (D/A): Componente electrónico que realiza la función inversa al A/D, generando una señal de salida analógica a partir de un valor digital.
- Entrada/Salida Digital (DIO): Se refiere a señales discretas que solo tienen dos estados posibles (por ejemplo, encendido/apagado, alto/bajo, 1/0). También conocida como E/S binaria.
- Entrada Diferencial: Un método de cableado donde cada canal de entrada analógica tiene dos conexiones separadas (una 'alta' y una 'baja'). Esto ayuda a reducir el ruido al medir la diferencia de potencial entre las dos conexiones. Muchos dispositivos soportan configuraciones diferenciales o asimétricas.
- Bus de Interfaz de Propósito General (GPIB): También conocido como HPIB o IEEE 488. Es un bus estándar utilizado para controlar instrumentos electrónicos (como multímetros, generadores de señales) con una computadora.
- Resolución: Es el cambio más pequeño en la señal de entrada que un sistema DAQ puede detectar. Se expresa comúnmente en bits (por ejemplo, 12 bits), en proporciones (1 parte en 4096 para 12 bits) o como porcentaje de la escala completa. Una mayor resolución permite detectar cambios más pequeños.
- RS232: Un estándar común para comunicaciones serie. Es simple pero limitado a distancias cortas (aprox. 15m) y a la comunicación con un solo dispositivo a la vez.
- RS485: Otro estándar de comunicación serie, superior a RS232 en cuanto a distancia (aprox. 1500m) y la capacidad de conectar múltiples dispositivos (red) en el mismo bus.
- Tasa de Muestreo: La velocidad a la cual un sistema DAQ toma muestras de una señal de entrada. Se mide en muestras por segundo. En dispositivos multicanal, la tasa de muestreo total del convertidor A/D se divide entre el número de canales que se están midiendo simultáneamente para obtener la tasa de muestreo por canal.
- Entrada Asimétrica (SE - Single-Ended): Un método de cableado donde cada entrada analógica tiene una conexión 'alta', pero todas las entradas comparten una conexión a tierra común. Es más susceptible al ruido que la entrada diferencial, pero a menudo permite tener más canales de entrada en el mismo dispositivo.

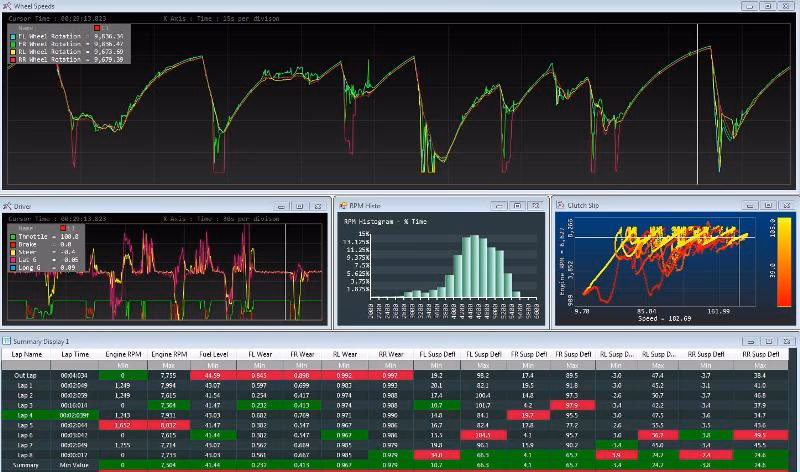

¿Qué es una Tarjeta de Adquisición de Datos?
Una tarjeta de adquisición de datos, a menudo referida como hardware DAQ, es el componente físico que actúa como la interfaz directa entre las señales del mundo real y la computadora. Piensa en ella como el "traductor" o "intérprete" que toma las señales analógicas o digitales provenientes de sensores y las convierte en datos digitales que el software de la computadora puede entender, procesar y almacenar. La tarjeta contiene los convertidores A/D y D/A, circuitos de acondicionamiento de señal (si es necesario), lógica de control y las interfaces para comunicarse con la computadora (bus interno o puertos externos).
Comparativa de Sistemas de Adquisición de Datos
Elegir el sistema adecuado depende de varios factores. Aquí presentamos una comparación simplificada de los tipos discutidos:
| Tipo de Sistema | Conectividad PC | Distancia Típica | Ventajas Clave | Consideraciones |
|---|---|---|---|---|
| Tablilla Enchufable | Bus interno (PCI/PCIe) | Muy corta (dentro PC) | Alta velocidad, aprovecha recursos PC | Requiere ranura libre en PC, menos portátil |
| USB | Puerto USB | Corta (hasta 5m, ampliable) | Fácil conexión (Plug-and-Play), portabilidad, alimentación por bus | Ancho de banda compartido, distancia limitada sin extensores |
| Serie (RS232) | Puerto Serie | Corta (hasta 15m) | Simple, estándar antiguo | Lento, distancia limitada, 1 dispositivo/bus |
| Serie (RS485) | Puerto Serie (adaptador) | Larga (hasta 1500m) | Larga distancia, multi-dispositivo | Requiere cableado, puede ser más complejo de configurar |
| Inalámbrico | Receptor USB/Ethernet | Variable (depende tecnología/entorno) | Elimina cableado físico, flexibilidad de ubicación | Costo, fiabilidad señal, duración batería transmisores |
Como se puede observar, cada tipo de sistema tiene su nicho. Las tablillas internas son ideales para aplicaciones de laboratorio de alta velocidad. Los dispositivos USB son convenientes para pruebas portátiles o de escritorio. Los sistemas serie son útiles para distancias moderadas a largas, y los inalámbricos resuelven problemas de cableado en campo.
Preguntas Frecuentes sobre Adquisición de Datos
Aquí respondemos algunas preguntas comunes que pueden surgir al explorar el mundo de la adquisición de datos:
¿Qué es un convertidor A/D y por qué es importante?
El convertidor A/D es un circuito electrónico que transforma una señal analógica continua (como el voltaje de un sensor) en una serie de valores digitales discretos. Es importante porque las computadoras solo pueden procesar datos digitales. Sin un A/D, no podríamos usar una computadora para medir y analizar señales del mundo físico.
¿Cuál es la diferencia principal entre RS232 y RS485?
La principal diferencia radica en la distancia y la capacidad de red. RS232 es para comunicación punto a punto en distancias cortas (hasta 15m). RS485 permite distancias mucho mayores (hasta 1500m) y soporta la conexión de múltiples dispositivos en un bus, lo que lo hace adecuado para redes de dispositivos en áreas extensas.
¿Qué significa la resolución en un sistema DAQ?
La resolución se refiere a cuán finamente el sistema DAQ puede medir un cambio en la señal de entrada. Una resolución más alta (más bits) significa que el sistema puede detectar cambios más pequeños en la señal analógica, proporcionando mediciones más precisas. Por ejemplo, un sistema de 16 bits tiene una resolución mucho mayor que uno de 8 bits.
¿Qué son las entradas diferenciales y por qué se usan?
Las entradas diferenciales utilizan dos cables por canal para medir la diferencia de voltaje entre ellos, en lugar de medir el voltaje respecto a una tierra común (como en las entradas asimétricas). Se usan principalmente para rechazar el ruido eléctrico que puede inducirse en los cables largos de los sensores, mejorando así la calidad de la medición en entornos ruidosos.
¿Qué es la tasa de muestreo?
La tasa de muestreo es la frecuencia con la que el convertidor A/D toma "fotografías" de la señal analógica de entrada por segundo. Una tasa de muestreo más alta permite capturar cambios más rápidos en la señal. Si la tasa de muestreo es demasiado baja para la velocidad de la señal, se puede perder información o introducir errores (aliasing).
¿Para qué se usan los dispositivos de E/S Digital?
Los dispositivos de E/S Digital (DIO) se usan para interactuar con señales que solo tienen dos estados, como interruptores, relés, luces indicadoras o salidas de sensores binarios. Permiten a la computadora leer el estado de un interruptor (entrada digital) o activar/desactivar un relé (salida digital).
En conclusión, la adquisición de datos es un campo técnico vital que permite la experimentación, el monitoreo y el control en una vasta gama de disciplinas, desde la investigación científica hasta el control de procesos industriales y, por supuesto, el desarrollo y diagnóstico en la industria automotriz. Elegir el sistema adecuado implica comprender las necesidades específicas de la aplicación y las características de los diferentes tipos de hardware y estándares de comunicación disponibles.
