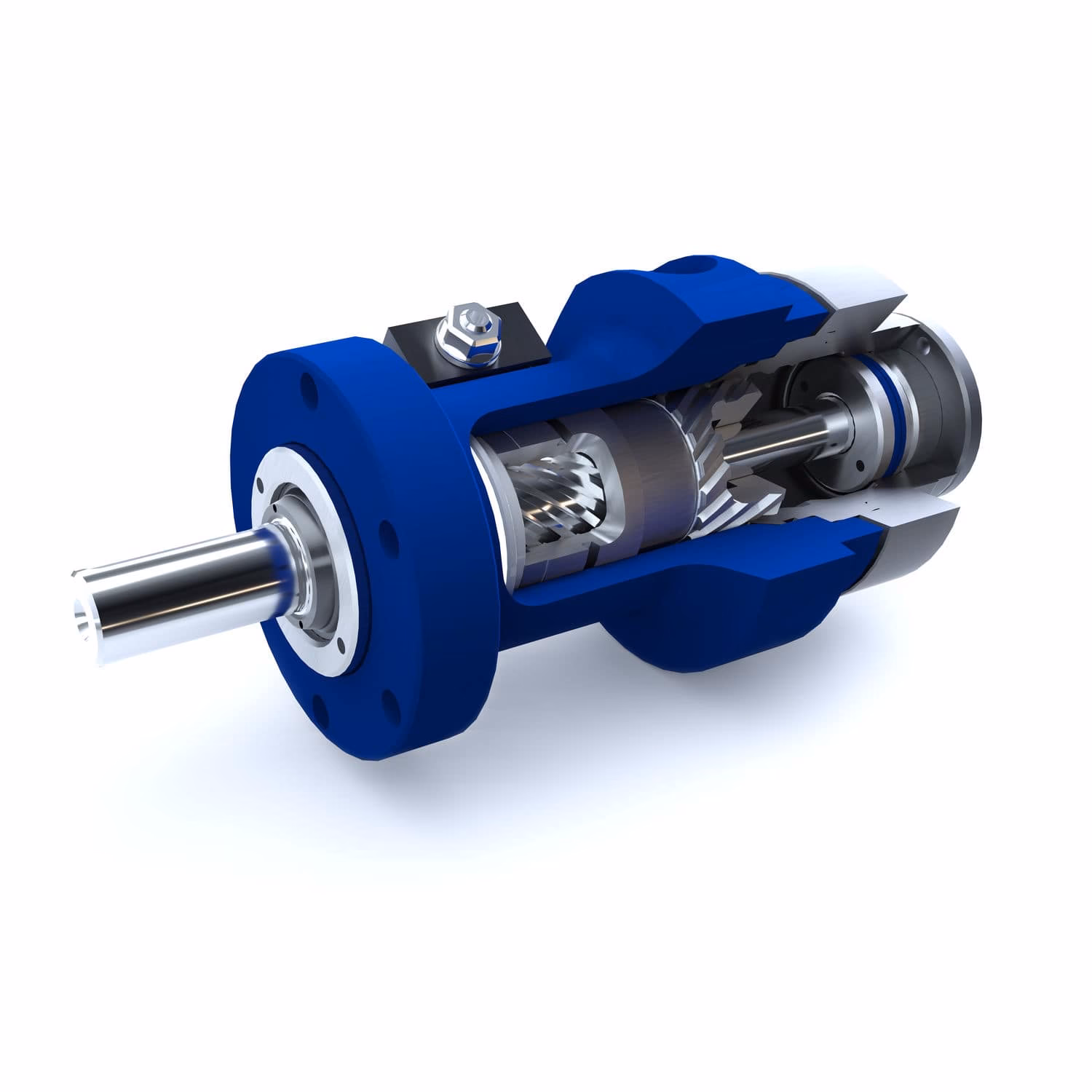

¿Qué es un Actuador Rotativo?

Un actuador rotativo es un dispositivo mecánico que produce un movimiento de rotación. A diferencia de los actuadores lineales que generan un desplazamiento en línea recta, los actuadores rotativos están diseñados específicamente para girar un eje o componente, lo que los hace ideales para controlar elementos que requieren movimiento angular, como muchas válvulas industriales.

Actuadores Neumáticos Rotativos: Potencia del Aire

Los actuadores neumáticos rotativos son una clase común de actuadores que utilizan aire comprimido como su fuente de energía operativa. Este aire, generalmente limpio y seco, puede provenir de una estación central de compresión o, en algunos sistemas, del propio gas de proceso. Su funcionamiento se basa en la presión del aire para generar el movimiento de giro necesario.

Estos actuadores son particularmente populares para la automatización y el control a distancia de válvulas que requieren un giro para operar, como las válvulas de bola o las válvulas de mariposa. Son conocidos por su durabilidad, su capacidad para generar una gran fuerza en relación con su tamaño y su idoneidad para operar en entornos potencialmente peligrosos donde los sistemas eléctricos podrían ser un riesgo.

¿Cómo Funcionan?

En su núcleo, un actuador neumático rotativo contiene una o varias cámaras de aire que albergan un pistón o una membrana flexible (fuelle). Al aplicar presión de aire en una de estas cámaras, se fuerza el movimiento del pistón o diafragma. Dependiendo del diseño específico, este movimiento puede ser inicialmente lineal y luego convertido a rotativo, o directamente rotativo.

Una ventaja significativa de los actuadores rotativos neumáticos diseñados específicamente para esta función es su naturaleza autónoma. Sus partes internas están selladas y protegidas de contaminantes externos y entornos agresivos, lo que se traduce en una menor necesidad de mantenimiento a lo largo de su vida útil en comparación con sistemas que adaptan cilindros lineales para crear movimiento rotativo.

Simple Efecto vs. Doble Efecto

Los actuadores neumáticos se clasifican comúnmente según cómo se controla su movimiento en ambas direcciones:

• Doble Efecto: Estos actuadores reciben aire a presión en ambos lados del pistón. La dirección del movimiento (abrir o cerrar, por ejemplo) se determina por el lado en el que se aplica mayor presión de aire. Ofrecen un control preciso y son adecuados para altas velocidades de ciclo.
• Simple Efecto (Retorno por Muelle): En este tipo, el aire a presión se aplica a un solo lado del pistón para generar movimiento en una dirección. Para la dirección opuesta, el actuador utiliza uno o varios muelles para devolver el pistón a su posición original. Pueden diseñarse para ser normalmente abiertos o normalmente cerrados por muelle. Aunque conservan aire comprimido, generalmente ofrecen menos control que los de doble efecto. Una ventaja clave es que, en caso de pérdida de presión de aire o energía, el muelle asegura que el actuador vuelva a una posición segura predefinida.

Diseños Comunes de Actuadores Neumáticos Rotativos

Para convertir la fuerza lineal del pistón en par (movimiento rotativo), los actuadores neumáticos rotativos emplean diferentes mecanismos. Los más comunes son:

Cremallera y Piñón

Este diseño es quizás uno de los más intuitivos. Consiste en un engranaje circular (el piñón) montado en el eje de salida, que se acopla con un engranaje lineal (la cremallera). El pistón está unido a la cremallera. Cuando se aplica presión de aire, el pistón se mueve linealmente, arrastrando la cremallera. El acoplamiento entre la cremallera y el piñón hace que este último gire, convirtiendo así el movimiento lineal en rotativo.

A menudo, para aumentar el par, se utilizan dos pistones y cremalleras opuestas que actúan sobre el mismo piñón. En un actuador de doble efecto con este diseño, la presión de aire puede aplicarse en las cámaras laterales para empujar los pistones hacia el centro (girando el piñón en una dirección), o en una cámara central para separarlos (girando el piñón en la dirección opuesta).

Los actuadores de cremallera y piñón tienen una eficiencia mecánica relativamente alta (típicamente entre 90% y 95%) y pueden producir un amplio rango de par, desde pocos Nm hasta varios miles. Son adecuados para aplicaciones de uso medio y actuación a alta velocidad, ofreciendo un mayor rango de oscilación que otros tipos. Sin embargo, con el desgaste, pueden ser propensos a la holgura (backlash), lo que reduce la precisión. Las versiones de doble cremallera suelen mitigar este problema.

Yugo Escocés

En un mecanismo de yugo escocés, el eje del pistón se conecta al eje giratorio a través de un pasador que se desliza dentro de una ranura en una pieza unida al eje de salida. El movimiento lineal del pistón hace que el pasador se mueva dentro de la ranura, forzando la rotación del eje de salida.

Al igual que los de cremallera y piñón, los actuadores de yugo escocés pueden ser de simple efecto (retorno por muelle) o doble efecto. También es común encontrar configuraciones con dos pistones opuestos para duplicar el par de salida. Son actuadores robustos, diseñados para servicio pesado, capaces de generar pares muy elevados, desde varios miles hasta cientos de miles de Nm. Su construcción los hace muy duraderos en aplicaciones de alto par.

Tipo Paleta (Vane Type)

Este diseño es diferente a los anteriores, ya que produce el par directamente a partir de la presión del aire sin necesidad de convertir un movimiento lineal intermedio. Consiste en una cámara circular o semicircular con un eje que la atraviesa. Una o dos paletas están unidas a este eje y dividen la cámara en secciones.

Cuando se suministra aire comprimido a un lado de una paleta, la diferencia de presión a través de la paleta crea una fuerza que hace que la paleta y el eje giren. Pueden tener una sola paleta para un mayor rango de oscilación (hasta 280°) o dos paletas para un mayor par, aunque con un rango de giro más limitado (entre 90° y 100°).

Los actuadores de tipo paleta son generalmente más adecuados para aplicaciones de servicio ligero y medio. Producen pares que van desde una fracción de Nm hasta varios cientos. Son conocidos por su posicionamiento preciso y suelen ser más económicos para capacidades de par bajas. Sin embargo, pueden tener una vida útil más corta en comparación con los de cremallera y piñón y una eficiencia ligeramente menor debido a posibles fugas alrededor de la paleta.

Criterios de Selección para Actuadores Neumáticos

Seleccionar el actuador neumático rotativo correcto depende de varios factores:

• Tipo de Aplicación y Par Requerido: Las aplicaciones de servicio pesado suelen requerir actuadores de yugo escocés. Para servicio ligero o medio, se evalúan los de cremallera y piñón o de paleta. El par de salida necesario para operar la válvula o el mecanismo es el criterio principal para dimensionar el actuador.
• Rango de Oscilación (Ángulo de Rotación): La mayoría de las válvulas de cuarto de vuelta requieren 90°, pero otras aplicaciones pueden necesitar giros mayores. Los actuadores de cremallera y piñón suelen ofrecer rangos más amplios que los de paleta de doble paleta.
• Tipo de Válvula: Válvulas de cuarto de vuelta (bola, mariposa) o de múltiples vueltas pueden requerir actuadores rotativos. El tipo de interfaz de montaje también es crucial.
• Control y Velocidad: Los actuadores de doble efecto ofrecen mejor control y mayor velocidad de ciclo.
• Seguridad (Posición de Fallo): Si se requiere que el actuador vuelva a una posición segura en caso de pérdida de aire, un actuador de simple efecto (retorno por muelle) es la elección adecuada.
• Precisión: Para aplicaciones que exigen alta precisión de posicionamiento, los actuadores de doble cremallera o de paleta pueden ser preferibles sobre los de cremallera simple debido a la holgura.
• Entorno Operativo: La robustez y el sellado del actuador son importantes en ambientes corrosivos o con contaminantes.
• Costo: Los actuadores de paleta suelen ser más económicos para rangos de par bajos.

Además de estos, se consideran el volumen de aire necesario, el medio de control (aire o gas), los materiales de construcción del actuador y la interfaz física (tamaños de bridas, puertos de aire, tipo de eje de salida).

Actuadores Eléctricos Rotativos: Precisión y Control Electrónico

Los actuadores eléctricos rotativos utilizan energía eléctrica para generar movimiento de giro. Se dividen en dos tipos principales: rotativos y lineales, aunque aquí nos centramos en los rotativos. Son ampliamente utilizados para controlar válvulas que requieren giro, como las de mariposa, bola y macho.

El funcionamiento básico implica un motor eléctrico (AC o DC) que, a través de un reductor de velocidad compuesto por engranajes (spur, nivel, planetarios), impulsa un eje de salida rotativo. La energía electromagnética del motor se convierte en par en el eje de salida.

Estos actuadores ofrecen un control muy preciso y permiten múltiples paradas a lo largo de su recorrido. La selección de un actuador eléctrico rotativo considera principalmente el par que puede generar y su rango de movimiento.

Tipos de Actuadores Eléctricos Rotativos

Según su rango de movimiento, se clasifican principalmente en:

• Actuadores de Múltiples Vueltas (Multiturn): Estos actuadores giran el eje de salida más de 360 grados y son comunes para válvulas que requieren muchos giros para abrirse o cerrarse completamente. Un motor eléctrico acciona una combinación de engranajes que a su vez impulsan una tuerca de vástago. Esta tuerca se acopla al vástago roscado de la válvula, moviéndola linealmente mientras el actuador gira. Son capaces de operar válvulas muy grandes rápidamente. Suelen incluir interruptores de límite para apagar el motor al final del recorrido y mecanismos de detección de par para proteger la válvula si se excede un nivel seguro de fuerza. También es común que incluyan un mecanismo de desembrague y un volante para operación manual en caso de fallo eléctrico.
• Actuadores de Cuarto de Vuelta (Quarter-Turn): Similares a los multiturn, pero diseñados para un movimiento de salida de aproximadamente 90 grados. Son compactos y se utilizan en válvulas más pequeñas como las de bola o mariposa. Suelen tener un rango de par limitado (por ejemplo, hasta alrededor de 1500 foot-pounds). Una ventaja es que, debido a sus menores requisitos de energía, pueden ser equipados con fuentes de alimentación de emergencia (como baterías) para operación a prueba de fallos.

Componentes y Características Adicionales

Los actuadores eléctricos rotativos pueden incorporar una variedad de componentes auxiliares para mejorar su rendimiento y funcionalidad:

• Frenos
• Embragues
• Engranajes anti-holgura (antibacklash)
• Sellos especiales para entornos específicos
• Sistemas redundantes con múltiples motores

La conversión de movimiento lineal a rotativo también ocurre a la inversa en algunos actuadores. Aunque los actuadores lineales eléctricos utilizan tornillos (acme o de bolas) para generar movimiento lineal, en ciertas aplicaciones de camas médicas, por ejemplo, se prefiere un actuador rotativo que entregue el giro directamente para simplificar el diseño y la integración.

Los actuadores de empuje (thrust actuators) son una variante que, a partir del par de un actuador multiturn, generan un movimiento lineal y una fuerza axial mediante una unidad de empuje integrada. Se usan principalmente para operar válvulas de globo que requieren movimiento lineal del vástago. La fuerza de accionamiento (empuje y tracción) se puede ajustar de forma continua.

Criterios de Selección para Actuadores Eléctricos

La selección de un actuador eléctrico rotativo implica considerar:

• Par y Velocidad Requeridos: Determinantes para el tamaño del motor y la relación del reductor de velocidad.
• Ángulo de Rotación: Define si se necesita un actuador de cuarto de vuelta o multiturn.
• Control y Señales: Tipo de señales de control (analógicas, digitales) y señales de retroalimentación (posición, par) necesarias.
• Ciclo de Trabajo (Duty Cycle) y Vida Útil: Importante para aplicaciones de operación frecuente o continua.
• Precisión: La holgura en los engranajes puede ser un factor, mitigado con engranajes anti-holgura.
• Entorno Operativo: Temperatura, humedad, y necesidad de sellado o protecciones especiales.
• Características Adicionales: Necesidad de operación manual, seguridad en caso de fallo eléctrico (fail-safe), interfaces HMI (interfaz hombre-máquina) para configuración y diagnóstico.

Comparativa de Diseños Neumáticos

Aquí presentamos una tabla comparativa de los principales diseños de actuadores neumáticos rotativos mencionados:

Preguntas Frecuentes sobre Actuadores Rotativos

Aquí respondemos algunas dudas comunes:

¿Cuál es la función principal de un actuador rotativo?

La función principal es convertir una fuente de energía (como aire comprimido o electricidad) en un movimiento de giro controlado, utilizado típicamente para operar válvulas, compuertas u otros mecanismos que requieren rotación.

¿Cómo sé si necesito un actuador neumático o eléctrico?

La elección depende de la aplicación. Los neumáticos son robustos, económicos para alto par, intrínsecamente seguros en ambientes explosivos y ofrecen simplicidad. Los eléctricos ofrecen control más preciso, fácil integración con sistemas electrónicos, permiten múltiples paradas y no requieren suministro de aire comprimido.

¿Qué significa simple efecto y doble efecto en actuadores neumáticos?

Simple efecto significa que el aire a presión se usa para mover el actuador en una dirección, y uno o más muelles lo retornan a la posición inicial. Doble efecto significa que se usa aire a presión para mover el actuador en ambas direcciones (abrir y cerrar).

¿Qué es el par (torque) en un actuador rotativo?

El par es la fuerza de giro que el actuador puede aplicar sobre su eje de salida. Es una especificación crítica que debe ser suficiente para operar la válvula o carga conectada, superando la fricción y las fuerzas del proceso.

¿Para qué tipo de válvulas se usan los actuadores rotativos?

Se usan comúnmente para válvulas que operan con un movimiento de giro, como válvulas de bola (cuarto de vuelta), válvulas de mariposa (cuarto de vuelta), válvulas de macho (cuarto de vuelta) y, en el caso de actuadores multiturn acoplados a tuercas de vástago, también válvulas de compuerta o globo (aunque estas últimas típicamente usan movimiento lineal del vástago, el actuador puede ser rotativo que lo convierte).

¿Qué es la holgura (backlash)?

La holgura es el pequeño movimiento libre o juego entre las partes de un mecanismo de engranajes (como en cremallera y piñón) que ocurre cuando se invierte la dirección del movimiento. Puede reducir la precisión de posicionamiento.

En resumen, los actuadores rotativos son componentes esenciales en sistemas de automatización industrial, ofreciendo soluciones robustas y eficientes para el control de movimiento angular. La elección entre tecnología neumática o eléctrica y el diseño específico dependerá siempre de los requisitos particulares de la aplicación, el entorno y las necesidades de control.
