El Límite Elástico del Acero: Guía Esencial

El acero es uno de los materiales más utilizados en el mundo debido a su combinación única de resistencia, durabilidad y versatilidad. Desde imponentes rascacielos y puentes hasta componentes de maquinaria de precisión, el acero forma la columna vertebral de la infraestructura moderna y la industria. Sin embargo, para aprovechar al máximo sus capacidades y garantizar la seguridad en todas sus aplicaciones, es fundamental comprender sus propiedades mecánicas. Entre estas propiedades, una de las más críticas es el límite elástico, un concepto que determina cuándo el acero pasa de simplemente estirarse o comprimirse temporalmente a deformarse de manera irreversible. Este punto de inflexión es la clave para diseñar estructuras y componentes que soporten las cargas esperadas sin sufrir daños permanentes.

En el vasto campo de la ingeniería y la construcción, el conocimiento preciso del comportamiento del acero bajo tensión o compresión es indispensable. El límite elástico no es solo una cifra en una especificación técnica; es el umbral que separa el comportamiento elástico, donde el material recupera su forma original al cesar la carga, del comportamiento plástico, donde la deformación se vuelve permanente. Superar este límite durante la vida útil de una estructura o componente puede tener consecuencias graves, desde fallos funcionales hasta colapsos catastróficos. Por ello, ingenieros y diseñadores dedican gran atención a la selección de aceros con límites elásticos adecuados para las condiciones de carga previstas en sus proyectos.

¿Qué es el Límite Elástico del Acero?

El límite elástico del acero, a menudo denominado tensión de fluencia o punto de cedencia, es la máxima tensión o esfuerzo que un material dúctil, como el acero, puede soportar antes de comenzar a deformarse de manera permanente. Imagina que estiras un muelle; mientras la fuerza que aplicas sea moderada, el muelle volverá a su longitud original cuando dejes de estirar. Esto es comportamiento elástico. Si aplicas demasiada fuerza, el muelle se estirará tanto que no recuperará completamente su forma: habrá sufrido una deformación permanente. El límite elástico marca precisamente ese punto de transición en el acero.

Técnicamente, se define como el esfuerzo (fuerza por unidad de área) en el que el material comienza a manifestar una deformación plástica significativa. En un ensayo de tracción típico, que es la forma estándar de medir esta propiedad, se aplica una carga creciente a una probeta de acero mientras se registra la deformación resultante. Inicialmente, la relación entre esfuerzo y deformación es lineal (Ley de Hooke), lo que indica un comportamiento elástico. Al superar el límite elástico, la curva esfuerzo-deformación deja de ser lineal y la deformación aumenta más rápidamente con incrementos de carga, indicando el inicio de la fluencia o cedencia.

Es crucial entender que la deformación permanente implica un cambio irreversible en la forma o dimensiones del material. Si una viga de acero en un edificio se somete a una carga que excede su límite elástico, esta viga se doblará o deformará de forma permanente, comprometiendo la integridad y la estética de la estructura. Por lo tanto, el diseño ingenieril siempre busca mantener los esfuerzos de trabajo por debajo de este valor crítico, a menudo aplicando un factor de seguridad.

Importancia del Límite Elástico en la Ingeniería y la Construcción

El límite elástico es, sin lugar a dudas, una de las propiedades mecánicas más importantes a considerar en el diseño de estructuras y componentes mecánicos. Su relevancia radica en que define la capacidad de carga segura de un material. En la construcción, por ejemplo, las vigas, columnas, cimentaciones y otros elementos estructurales deben ser capaces de soportar las cargas muertas (peso propio de la estructura), las cargas vivas (ocupantes, mobiliario, vehículos) y las cargas ambientales (viento, nieve, sismos) sin sufrir deformaciones permanentes.

Seleccionar un acero con un límite elástico inadecuado para una aplicación específica puede tener consecuencias desastrosas. Si el límite elástico es demasiado bajo, incluso cargas moderadas podrían causar deformaciones permanentes, afectando la funcionalidad y la apariencia de la estructura a lo largo del tiempo. En casos extremos, superar significativamente el límite elástico puede llevar a la inestabilidad de la estructura, como el pandeo en columnas o la flexión excesiva en vigas, lo que podría culminar en un colapso. Por otro lado, utilizar un acero con un límite elástico excesivamente alto puede no siempre ser la mejor opción, ya que a menudo viene acompañado de una menor ductilidad, haciendo el material más frágil.

La importancia del límite elástico se extiende a diversas áreas de la ingeniería, incluyendo la mecánica, la automotriz y la aeroespacial. En la fabricación de maquinaria, los componentes como ejes, engranajes y carcasas deben resistir las fuerzas operativas sin deformarse permanentemente para mantener la precisión y el funcionamiento correcto. En la industria automotriz, el diseño de chasis y estructuras de seguridad depende críticamente de la capacidad del acero para absorber energía en caso de impacto sin colapsar o deformarse excesivamente, comportamiento que está intrínsecamente ligado a su límite elástico y su capacidad de deformación plástica controlada.

Cómo se Mide el Límite Elástico en los Aceros

La determinación precisa del límite elástico se realiza principalmente mediante ensayos de laboratorio controlados. El método más común y estandarizado es el ensayo de tracción. Este ensayo consiste en tomar una probeta estandarizada del material (normalmente una barra cilíndrica o plana con una sección transversal reducida en el centro) y someterla a una fuerza de tracción uniaxial creciente.

Durante el ensayo, se mide simultáneamente la fuerza aplicada y la elongación (aumento de longitud) de la probeta. Estos datos se registran y se utilizan para crear una curva esfuerzo-deformación. El esfuerzo se calcula dividiendo la fuerza aplicada por el área de la sección transversal original de la probeta, y la deformación se calcula como el cambio en la longitud dividido por la longitud original (deformación unitaria).

En la curva esfuerzo-deformación típica de un acero dúctil, hay una región elástica lineal seguida por el punto de fluencia (límite elástico), una región de endurecimiento por deformación y finalmente la estricción antes de la fractura (resistencia a la tracción). Para aceros con un punto de fluencia bien definido, el límite elástico se identifica como el esfuerzo en el que la curva esfuerzo-deformación presenta una disminución repentina o un plateau. Para aceros que no muestran un punto de fluencia claro, se utiliza el método de la "deformación permanente offset" (generalmente un 0.2% de deformación plástica) para definir un límite elástico convencional.

El valor del límite elástico obtenido de estos ensayos se expresa comúnmente en unidades de presión o esfuerzo, como Megapascales (MPa) en el Sistema Internacional o libras por pulgada cuadrada (psi) o kilolibras por pulgada cuadrada (ksi) en el sistema anglosajón. Un valor de límite elástico de 275 MPa, por ejemplo, significa que el material puede soportar un esfuerzo de hasta 275 Megapascales antes de empezar a ceder permanentemente.

Factores que Influyen en el Límite Elástico de los Aceros

El límite elástico no es una propiedad intrínseca única para todo el acero; varía considerablemente dependiendo de varios factores que afectan su microestructura y composición. Comprender estos factores es esencial para seleccionar el tipo de acero adecuado para una aplicación.

• Composición Química: La presencia y proporción de elementos de aleación tienen un impacto significativo. El carbono es el elemento de aleación más importante en el acero; generalmente, un mayor contenido de carbono aumenta la resistencia y el límite elástico, pero reduce la ductilidad y la soldabilidad. Otros elementos como el manganeso, silicio, níquel, cromo, molibdeno y vanadio se añaden para mejorar diversas propiedades, incluyendo el límite elástico, la resistencia a la corrosión y la templabilidad. Por ejemplo, los aceros de baja aleación de alta resistencia (HSLA) contienen pequeñas adiciones de estos elementos para lograr límites elásticos más altos que los aceros al carbono convencionales.
• Tratamientos Térmicos: Procesos como el templado, revenido, recocido y normalizado alteran la microestructura del acero al controlar la velocidad de enfriamiento desde altas temperaturas. El templado seguido de revenido es un tratamiento común para aumentar la resistencia y el límite elástico, creando estructuras como la martensita. El recocido, por otro lado, tiende a reducir la resistencia y el límite elástico al promover microestructuras más blandas y dúctiles, mejorando la trabajabilidad.
• Proceso de Fabricación (Trabajo en Frío/Caliente): La forma en que se trabaja el acero mecánicamente también afecta su límite elástico. El trabajo en frío (laminación en frío, estirado en frío) por debajo de la temperatura de recristalización aumenta la densidad de dislocaciones en la red cristalina, lo que dificulta el movimiento de las dislocaciones y, por lo tanto, aumenta la resistencia y el límite elástico (endurecimiento por deformación). El trabajo en caliente (laminación en caliente) por encima de la temperatura de recristalización permite que el material se recristalice, lo que resulta en granos más finos y propiedades mecánicas diferentes, a menudo con menor límite elástico que el trabajo en frío, pero mayor ductilidad.
• Temperatura de Operación: Las propiedades mecánicas del acero, incluido el límite elástico, pueden verse afectadas por la temperatura a la que opera. A temperaturas elevadas, el límite elástico del acero tiende a disminuir. A temperaturas muy bajas, algunos aceros pueden volverse más frágiles y experimentar una transición dúctil-frágil, aunque esto afecta más a la tenacidad que directamente al límite elástico medido convencionalmente a temperatura ambiente.

Tipos Comunes de Acero y Su Límite Elástico

Dado que la composición y los tratamientos varían, existen numerosos tipos de acero, cada uno con un rango específico de propiedades mecánicas, incluido el límite elástico. Conocer estos valores es fundamental para su correcta aplicación.

Acero S275

El acero S275 es un ejemplo de acero estructural ampliamente utilizado en Europa, definido por la norma EN 10025. La 'S' indica que es acero estructural, y '275' se refiere a su límite elástico mínimo garantizado en Megapascales (MPa) para espesores de hasta 16 mm. Por lo tanto, el límite elástico del acero S275 es de aproximadamente 275 MPa.

Este acero ofrece un buen equilibrio entre resistencia (su resistencia a la tracción suele estar entre 430 y 580 MPa) y una excelente ductilidad, lo que lo hace fácil de trabajar, soldar y formar. La designación 'JR' que a menudo acompaña al S275 (S275JR) indica que ha pasado una prueba de impacto Charpy a 20°C, garantizando una cierta tenacidad a esa temperatura.

El S275 es una opción popular para estructuras de construcción generales, componentes de puentes, fabricación de maquinaria y torres de transmisión, donde se requiere una resistencia adecuada sin la necesidad de aceros de muy alta resistencia que podrían ser más difíciles de trabajar o menos dúctiles. Su relación costo-beneficio lo convierte en una elección práctica para muchas aplicaciones de carga moderada a alta.

Acero Inoxidable AISI 304

El acero inoxidable AISI 304 es quizás el tipo de acero inoxidable más conocido y utilizado a nivel mundial. Pertenece a la familia de los aceros inoxidables austeníticos y es famoso por su excelente resistencia a la corrosión, especialmente en ambientes acuosos y ligeramente corrosivos, gracias a su alto contenido de cromo y níquel.

Aunque su principal atractivo es la resistencia a la corrosión, el AISI 304 también posee buenas propiedades mecánicas. Su límite elástico típico es de aproximadamente 205 a 215 MPa. Este valor es generalmente inferior al de muchos aceros estructurales al carbono o de baja aleación como el S275. Sin embargo, el AISI 304 exhibe un comportamiento de endurecimiento por deformación muy pronunciado, lo que significa que su resistencia y límite elástico aumentan significativamente si se trabaja en frío.

Debido a su resistencia a la corrosión y buena conformabilidad, el AISI 304 se utiliza ampliamente en una variedad de aplicaciones, incluyendo equipos de procesamiento de alimentos, utensilios de cocina, tanques químicos, intercambiadores de calor, arquitectura exterior y componentes automotrices donde la resistencia a la oxidación es crucial.

Comparativa: S275 vs. AISI 304

La elección entre aceros como el S275 y el AISI 304 depende fundamentalmente de los requisitos de la aplicación. Mientras que el S275 ofrece un límite elástico más alto a un menor costo, siendo ideal para soportar cargas estructurales significativas en ambientes no corrosivos, el AISI 304 destaca por su resistencia a la corrosión, lo que lo hace indispensable en entornos agresivos, aunque su límite elástico inicial sea menor.

La siguiente tabla resume algunas diferencias clave:

Es importante notar que dentro de cada familia de aceros (estructurales, inoxidables, etc.) existen numerosas variantes con diferentes límites elásticos y otras propiedades ajustadas para aplicaciones específicas.

Aplicaciones Prácticas del Límite Elástico en la Industria

El conocimiento y la aplicación correcta del límite elástico son fundamentales en numerosos sectores industriales. Su influencia se observa en la durabilidad y seguridad de innumerables productos y estructuras.

• Construcción de Estructuras: Como se mencionó, es el pilar del diseño estructural. Ingenieros calculan las cargas máximas esperadas en vigas, columnas, cerchas y losas, y seleccionan aceros con límites elásticos suficientes para que los esfuerzos bajo esas cargas se mantengan dentro del rango elástico. Esto previene la deformación permanente y garantiza la estabilidad a largo plazo de edificios, puentes, torres y otras infraestructuras.

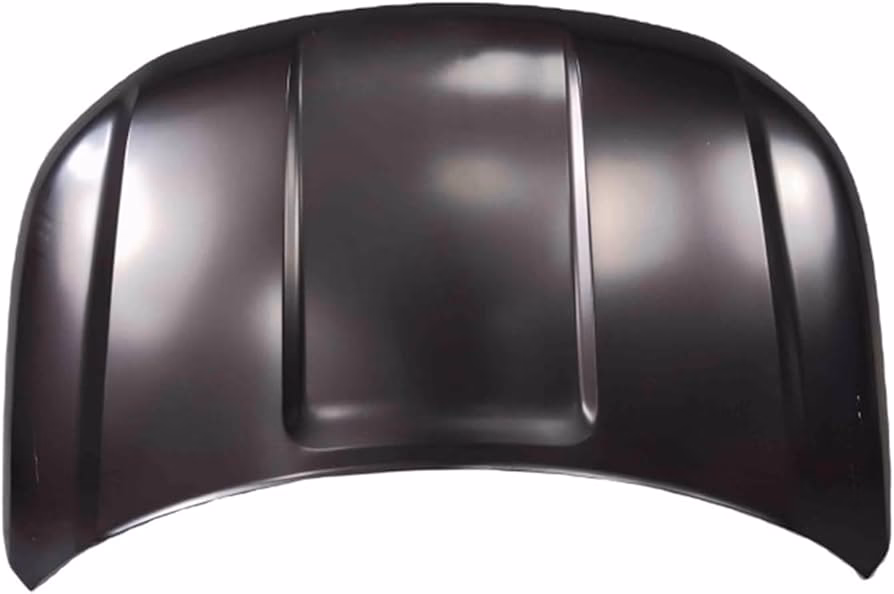

• Fabricación de Componentes Automotrices: En la industria del automóvil, el acero se utiliza extensivamente en el chasis, la carrocería, el sistema de suspensión y los componentes del motor y la transmisión. El límite elástico es crítico para diseñar estructuras de seguridad (como la jaula de seguridad de un vehículo) que deben absorber energía en caso de colisión mediante deformación plástica controlada, pero también para componentes de suspensión o dirección que deben mantener su forma bajo cargas repetitivas para garantizar la maniobrabilidad y seguridad.
• Producción de Maquinaria: Desde maquinaria pesada para la minería o la construcción hasta equipos de precisión para la manufactura, los componentes como ejes, engranajes, cilindros hidráulicos y estructuras de soporte deben resistir esfuerzos considerables. El límite elástico asegura que estos componentes no se deformen permanentemente bajo las cargas operativas normales, manteniendo la precisión, la alineación y la funcionalidad del equipo a lo largo de su vida útil.
• Industria Aeroespacial: Aunque se utilizan aceros especiales de alta resistencia y aleaciones ligeras, el concepto de límite elástico es igualmente vital. Los componentes estructurales de aeronaves deben ser ligeros pero extremadamente resistentes y rígidos para soportar las cargas aerodinámicas y las vibraciones sin deformación permanente que podría comprometer la seguridad del vuelo.

Límite Elástico y Fatiga del Acero

Además de las cargas estáticas, el acero en muchas aplicaciones está sujeto a cargas cíclicas o repetitivas. Este tipo de carga puede llevar a un fenómeno conocido como fatiga del material. La fatiga puede causar fracturas en el material a niveles de esfuerzo que están significativamente por debajo del límite elástico medido en un ensayo de tracción estático.

Aunque la fatiga puede iniciarse y propagarse por debajo del límite elástico, la magnitud de los esfuerzos cíclicos en relación con el límite elástico es un factor crucial. Si los esfuerzos cíclicos superan repetidamente el límite elástico, incluso localmente (por ejemplo, en concentraciones de tensión), la deformación plástica acumulada en cada ciclo acelerará drásticamente el daño por fatiga y reducirá la vida útil del componente.

Los ingenieros que diseñan componentes sujetos a cargas cíclicas, como ejes giratorios, componentes de motores, estructuras de puentes sometidas al paso de vehículos o alas de aviones, deben considerar la resistencia a la fatiga del material. Si bien existe un concepto relacionado llamado "límite de fatiga" o "límite de resistencia" para algunos materiales (principalmente aceros, por debajo del cual se considera que no hay fatiga), el límite elástico sigue siendo relevante. Un diseño que mantenga los esfuerzos nominales (y, en la medida de lo posible, los esfuerzos localizados) por debajo del límite elástico estático contribuye a una mayor resistencia a la fatiga y una vida útil más prolongada del componente.

Límite Elástico vs Resistencia a la Tracción: Diferencias Clave

Es común confundir el límite elástico con la resistencia a la tracción, pero representan puntos diferentes en la curva esfuerzo-deformación y tienen significados distintos en el diseño de ingeniería.

• Límite Elástico: Es el esfuerzo máximo que un material puede soportar sin sufrir deformación permanente. Marca el final del comportamiento elástico y el inicio del comportamiento plástico. En el diseño, el límite elástico se utiliza para determinar la carga máxima que una estructura o componente puede soportar sin sufrir daños irreversibles o cambios dimensionales inaceptables. Es fundamental para garantizar la funcionalidad y la estética a largo plazo.
• Resistencia a la Tracción: También conocida como resistencia última, es el esfuerzo máximo que el material puede soportar antes de que comience a producirse la estricción (reducción localizada del área de la sección transversal) y finalmente la fractura. Representa el punto de máxima carga que el material puede soportar antes de romperse. En el diseño, la resistencia a la tracción se utiliza a menudo para determinar la carga de rotura o fallo último de un componente, aunque el diseño se basa casi siempre en el límite elástico, aplicando factores de seguridad para operar muy por debajo de ambos valores.

En resumen, el límite elástico es la frontera entre la deformación recuperable y la permanente, mientras que la resistencia a la tracción es la frontera antes de la fractura. Para la mayoría de las aplicaciones de ingeniería, el límite elástico es el parámetro más crítico, ya que la deformación permanente es generalmente inaceptable.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas preguntas comunes sobre el límite elástico del acero.

¿Qué es el límite elástico del acero?
Es el máximo esfuerzo que el acero puede soportar sin sufrir deformación permanente. Marca el punto en el que el material comienza a ceder y a deformarse plásticamente, sin recuperar su forma original al retirar la carga.

¿Cómo se mide el límite elástico?
Se mide principalmente mediante ensayos de tracción en laboratorio. Una probeta de acero se estira gradualmente mientras se registra el esfuerzo y la deformación, creando una curva esfuerzo-deformación. El límite elástico se identifica en esta curva, a menudo como el punto donde comienza la fluencia o utilizando un offset de deformación permanente (por ejemplo, 0.2%). Se expresa típicamente en Megapascales (MPa).

¿Por qué es importante el límite elástico en la construcción?
Es crucial porque determina la capacidad de carga segura de los elementos estructurales. Asegura que vigas, columnas y otros componentes soporten las cargas de diseño (peso propio, ocupantes, viento, etc.) sin deformarse permanentemente, garantizando la estabilidad, funcionalidad y seguridad a largo plazo de la estructura.

¿Qué diferencia hay entre el límite elástico y la resistencia a la tracción?
El límite elástico es el esfuerzo máximo sin deformación permanente, marcando el inicio de la plasticidad. La resistencia a la tracción es el esfuerzo máximo que el material puede soportar antes de romperse, representando la carga última antes de la fractura. El límite elástico es clave para evitar la deformación, mientras que la resistencia a la tracción es relevante para la carga de rotura.

¿Cuál es el límite elástico del acero inoxidable AISI 304?
El límite elástico típico para el acero inoxidable AISI 304 recocido es de aproximadamente 205 a 215 MPa. Es conocido más por su resistencia a la corrosión que por un límite elástico inicial alto, aunque puede aumentar significativamente con trabajo en frío.

¿Cuál es el límite elástico del acero S275?
El límite elástico mínimo garantizado para el acero estructural S275 es de 275 MPa para espesores de hasta 16 mm. Es un acero ampliamente utilizado en construcción por su buen balance entre resistencia y trabajabilidad.

Comprender el límite elástico es esencial para cualquier persona involucrada en el diseño, fabricación o uso de estructuras y componentes de acero. Es la garantía de que el material se comportará como se espera bajo carga, manteniendo su forma y funcionalidad sin sufrir daños irreversibles.
