¿Qué es la Actuación Manual y por Varillaje?

En el complejo mundo de los automóviles, cada movimiento, cada control, depende de un sistema de actuación que convierte una intención (presionar un pedal, mover una palanca) en una acción mecánica específica. Si bien los sistemas modernos a menudo recurren a la hidráulica o la electrónica, los métodos mecánicos y manuales, que a menudo involucran palancas y varillajes, han sido fundamentales y siguen presentes por su simplicidad y fiabilidad.

Comprender cómo funcionan estos sistemas básicos es clave para apreciar la ingeniería que hace posible el movimiento de un vehículo y el control de sus componentes.

¿Qué Implica la Actuación en Sistemas Mecánicos?

La actuación, en términos generales, se refiere al proceso de poner en movimiento o controlar un mecanismo o sistema. En el contexto automotriz y mecánico, esto puede significar abrir o cerrar una válvula, acoplar o desacoplar un embrague, o seleccionar una marcha en una caja de cambios. Los métodos de actuación varían ampliamente, adaptándose a las necesidades específicas de cada aplicación.

La elección del tipo de actuación depende de factores como la fuerza requerida, la distancia a transmitir, la precisión necesaria, el entorno operativo y, por supuesto, el coste y la fiabilidad esperada. Sistemas como los eléctricos, hidráulicos o neumáticos ofrecen alta potencia y automatización, pero los sistemas mecánicos y manuales, donde la interacción humana directa (o una simple fuerza mecánica) es el motor principal, siguen siendo relevantes por sus propias ventajas.

Diversidad de Métodos de Actuación

Existen múltiples formas de lograr la actuación en un sistema. Podemos clasificar los métodos principales de la siguiente manera:

• Actuación Manual: Implica la intervención directa de una persona, aplicando fuerza con la mano o el pie, a menudo a través de una palanca, pedal o volante.
• Actuación Mecánica: Utiliza componentes puramente mecánicos como engranajes, levas, varillas o cables para transmitir fuerza y movimiento. Puede ser iniciada manualmente o por otra fuente mecánica.
• Actuación Neumática: Emplea aire comprimido para generar fuerza a través de cilindros o actuadores.
• Actuación Hidráulica: Utiliza un líquido (generalmente aceite) bajo presión para transmitir fuerza, típicamente mediante cilindros maestros y esclavos.
• Actuación Eléctrica: Involucra motores eléctricos, solenoides u otros componentes eléctricos para generar el movimiento necesario.

Los sistemas de actuación mecánica, neumática y, sobre todo, manual, son apreciados en muchas aplicaciones por su sencillez inherente y su probada fiabilidad. Requieren menos componentes complejos que los sistemas hidráulicos o eléctricos en sus formas más básicas, lo que a menudo se traduce en menos puntos de fallo potenciales y un mantenimiento más accesible.

Actuación Manual: La Fuerza Directa y el Papel de la Palanca

La actuación manual es, quizás, la forma más intuitiva de controlar un mecanismo. Cuando hablamos de "accionamiento por palanca", a menudo nos referimos a un sistema donde una palanca es el medio principal por el cual una persona interactúa para controlar algo. Piensa en la palanca de cambios de una transmisión manual, la palanca de un freno de mano o incluso la manilla de una puerta: todos son ejemplos de actuación manual donde la palanca es el interfaz.

Una palanca es una máquina simple que consiste en una barra rígida que pivota sobre un punto fijo llamado fulcro. Permite multiplicar la fuerza aplicada (ventaja mecánica) o aumentar la distancia/velocidad del movimiento, dependiendo de la posición del fulcro, la fuerza de entrada y la fuerza de salida. En los sistemas de actuación manual, las palancas se configuran típicamente para proporcionar una ventaja mecánica, permitiendo que una fuerza humana relativamente pequeña controle un mecanismo que requiere una fuerza mayor, como accionar una válvula grande o aplicar un freno.

Dentro de los sistemas neumáticos, por ejemplo, encontramos las válvulas manuales. Estas válvulas son operadas directamente por una persona, a menudo girando una perilla, empujando un botón o, muy comúnmente, moviendo una palanca. La palanca permite al operador aplicar la fuerza necesaria de manera cómoda y controlada para cambiar la posición interna de la válvula y dirigir el flujo de aire comprimido según se requiera. Su fiabilidad las hace indispensables en entornos donde la energía eléctrica o neumática auxiliar no está disponible o donde se necesita un control de emergencia directo.

Accionamiento por Varillaje: Transmitiendo Fuerza a Distancia

Mientras que la actuación manual directa con una palanca es común, a menudo es necesario transmitir la fuerza de actuación desde un punto de operación (como un pedal dentro del habitáculo de un coche) a un mecanismo que se encuentra en otra parte del vehículo (como el embrague en la caja de cambios). Aquí es donde entran en juego los sistemas de varillaje o linkage.

El accionamiento por varillaje es un tipo de sistema de actuación mecánica que utiliza un conjunto de varillas rígidas y puntos de pivote (articulaciones) para transmitir una fuerza o movimiento lineal o angular de un punto a otro. Esencialmente, las varillas actúan como eslabones que conectan diferentes partes del mecanismo.

Un ejemplo clásico y relevante en automoción, mencionado en la información proporcionada, es el sistema de accionamiento del embrague mediante varillaje (aunque hoy en día es más común el hidráulico). En este sistema, la fuerza que el conductor aplica sobre el pedal del embrague se transmite a través de un conjunto de varillas articuladas hasta la palanca de desembrague situada junto al embrague. Las varillas cambian la dirección y, a menudo, la magnitud de la fuerza.

La configuración y el dimensionado de estas varillas y sus puntos de pivote son cruciales. Un diseño adecuado permite no solo transmitir la fuerza de manera eficiente, sino también lograr una relación de palanca favorable entre el esfuerzo aplicado en el pedal y la fuerza resultante en la palanca de desembrague. Según el texto, con una configuración correcta, se puede obtener una relación de entre tres y cuatro a uno (3:1 a 4:1). Esto significa que por cada unidad de fuerza aplicada en el pedal, el sistema de varillaje y palancas entrega entre tres y cuatro unidades de fuerza en la palanca de desembrague, facilitando la operación del embrague.

La ventaja mecánica proporcionada por el diseño del varillaje es fundamental para que el conductor pueda accionar el embrague cómodamente, superando la fuerte presión del diafragma o los muelles del embrague.

Válvulas en Sistemas de Actuación: Controlando el Flujo

Independientemente del tipo de energía utilizada (neumática, hidráulica, incluso a veces mecánica para fluidos), las válvulas son componentes esenciales en muchos sistemas de actuación. Actúan como guardianes o interruptores que controlan la dirección, el caudal, la presión o el tiempo de paso de un fluido (líquido o gas) a través de un sistema.

Como se mencionó anteriormente, existen válvulas de accionamiento eléctrico (solenoides), neumático (pilotadas por aire), hidráulico (pilotadas por presión de líquido) y, por supuesto, manuales. Las válvulas manuales y mecánicas, operadas a menudo por una palanca o un sistema de varillaje, son comunes en aplicaciones donde se requiere un control directo y simple, como en sistemas de frenos (válvulas de purga), sistemas de combustible (válvulas de cierre manual) o en la gestión de sistemas neumáticos básicos.

Su importancia radica en permitir o interrumpir el flujo de un medio para activar o desactivar un actuador (como un cilindro neumático o hidráulico) o cambiar el estado de un sistema. La fiabilidad de estas válvulas es crítica para el funcionamiento seguro y eficiente del equipo.

Filtros Reguladores: Purificando y Controlando el Aire

Específicamente en los sistemas que utilizan aire comprimido (neumáticos), la calidad del aire y su presión son vitales para el correcto funcionamiento de las válvulas y actuadores. Aquí es donde entran en juego los filtros reguladores.

Un filtro regulador es un dispositivo que combina dos funciones esenciales en una sola unidad: la filtración del aire comprimido y la regulación de su presión. El filtro elimina partículas sólidas, humedad y aceite que puedan estar presentes en el aire, impurezas que podrían dañar o reducir la vida útil de las válvulas y cilindros. El regulador de presión asegura que la presión de trabajo en el sistema se mantenga constante y al nivel óptimo requerido por los componentes, independientemente de las fluctuaciones en la presión de la fuente.

Estos dispositivos son cruciales, especialmente en procesos industriales o automotrices donde se exige un alto nivel de fiabilidad del proceso y minimizar los tiempos de inactividad. Al proporcionar aire limpio y a la presión correcta, los filtros reguladores aseguran que las válvulas neumáticas y los actuadores operen de manera consistente y predecible.

Tabla Comparativa: Métodos de Actuación Seleccionados

Para entender mejor las diferencias, veamos una comparación simplificada de algunos métodos de actuación:

Aplicaciones de Actuación Manual y por Varillaje en Vehículos

Aunque la tecnología avanza, los principios de actuación manual y por varillaje siguen siendo relevantes en ciertas partes del automóvil:

• Sistema de Embrague (Histórico y en Algunos Clásicos): Como se describió, el sistema de varillaje transmitía la fuerza del pedal a la horquilla de desembrague. Aunque hoy predomina el hidráulico, entender este mecanismo ilustra perfectamente el uso de varillas y palancas para transmitir y multiplicar fuerza.

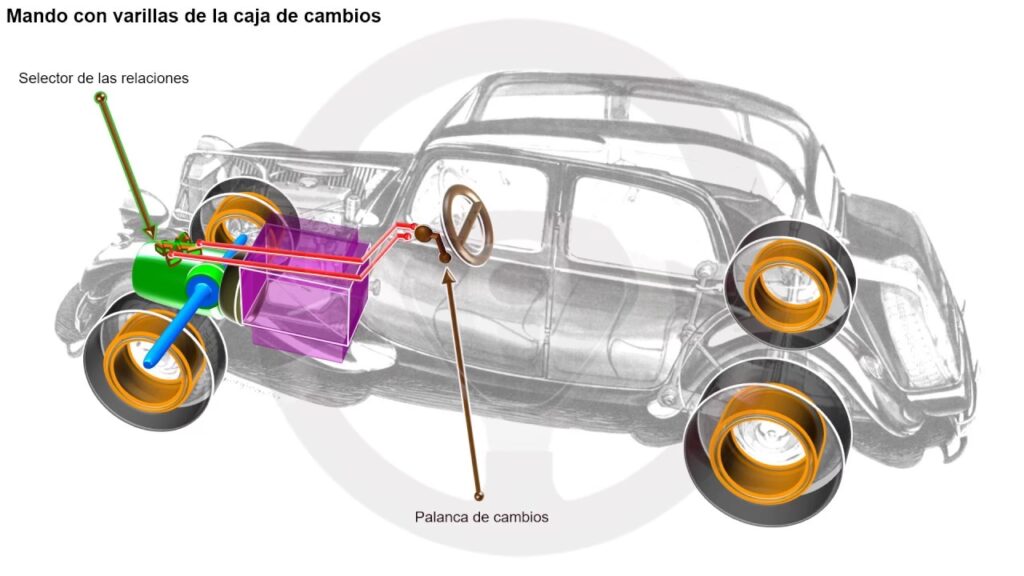

• Selector de Marchas Manual: En muchos vehículos con transmisión manual, la palanca de cambios en el habitáculo está conectada a la caja de cambios mediante un sistema de varillas o cables (que cumplen una función similar al varillaje rígido en este contexto) para seleccionar las diferentes marchas. Este es un claro ejemplo de actuación manual que opera un mecanismo a través de una transmisión mecánica.
• Freno de Mano (Freno de Estacionamiento): Muchos vehículos utilizan una palanca manual en la consola central o junto al asiento del conductor. Al tirar de esta palanca (actuación manual con palanca), se acciona un sistema de cables (similar a un varillaje flexible) que aplica los frenos traseros.
• Mecanismos Auxiliares: Apertura del capó, la tapa del maletero (a veces con una palanca y cable/varilla), ajuste manual de espejos (histórico), o incluso algunos mecanismos de asientos pueden usar palancas y varillajes simples.

Estos ejemplos destacan la simplicidad de diseño y la robustez que ofrecen estos métodos, haciéndolos adecuados para funciones donde la fiabilidad mecánica directa es una prioridad o donde la complejidad de otros sistemas no se justifica.

Ventajas y Desventajas de la Actuación Manual y por Varillaje

Como cualquier sistema, tienen sus pros y contras:

Ventajas:

• Simplicidad Mecánica: Menos componentes complejos (electrónica, bombas, mangueras de alta presión).
• Fiabilidad: Menos susceptible a fallos eléctricos o fugas de fluidos. Un varillaje roto es a menudo más fácil de diagnosticar y reparar que un fallo electrónico o hidráulico complejo.
• Costo: Generalmente más económicos de fabricar que sistemas hidráulicos o eléctricos equivalentes.
• Control Directo: El operario siente directamente la resistencia del mecanismo que está controlando ("feedback" mecánico).
• Independencia de Energía Externa: No dependen de la batería del coche o la presión de un sistema hidráulico/neumático para funcionar (excepto si controlan una válvula dentro de dicho sistema).

Desventajas:

• Esfuerzo Físico: A menudo requieren más fuerza por parte del operario en comparación con sistemas asistidos.
• Desgaste: Las articulaciones y puntos de pivote en los varillajes pueden desgastarse con el tiempo, llevando a holguras y pérdida de precisión.
• Rutas de Instalación: Los varillajes rígidos pueden ser difíciles de enrutar alrededor de otros componentes del vehículo.
• Fricción: La fricción en las articulaciones y puntos de contacto puede reducir la eficiencia y aumentar el esfuerzo requerido.
• Limitaciones de Fuerza/Distancia: No son prácticos para mover cargas muy pesadas o para transmitir fuerza a grandes distancias sin una pérdida significativa de eficiencia o un aumento de la complejidad del varillaje.

A pesar de estas limitaciones, su continuidad en ciertas aplicaciones subraya su valía en términos de durabilidad y facilidad de mantenimiento.

Preguntas Frecuentes sobre Actuación y Varillajes

¿Qué es la relación de palanca en un sistema de varillaje?

Es la proporción entre la fuerza de entrada (ej. en el pedal) y la fuerza de salida (ej. en la palanca de desembrague). Una relación de 3:1 significa que la fuerza de salida es tres veces mayor que la de entrada, proporcionando ventaja mecánica.

¿Por qué se usan válvulas manuales si existen eléctricas o neumáticas?

Por su simplicidad, fiabilidad y control directo. Son útiles en aplicaciones donde no hay energía eléctrica o neumática disponible, para aislamiento de seguridad o en entornos difíciles.

¿El accionamiento por varillaje es obsoleto?

En algunas aplicaciones principales como el embrague, ha sido mayormente reemplazado por sistemas hidráulicos. Sin embargo, sigue siendo común en selectores de marcha y frenos de mano, demostrando que no está completamente obsoleto y sigue siendo una solución efectiva donde sus ventajas superan las desventajas.

¿Cómo afecta el desgaste del varillaje al funcionamiento?

El desgaste en las articulaciones puede crear holgura (juego) en el sistema, lo que resulta en una respuesta imprecisa o retardada, mayor esfuerzo para operar el mecanismo o incluso fallos si el desgaste es severo.

¿Qué mantenimiento requiere un sistema de varillaje?

Principalmente, lubricación periódica de las articulaciones para reducir la fricción y el desgaste, así como la inspección visual para detectar piezas dobladas, rotas o excesivamente desgastadas que necesiten reemplazo.

Conclusión

Los sistemas de actuación manual y por varillaje, a menudo con la palanca como componente central, representan una base fundamental en la ingeniería automotriz y mecánica. Desde el control directo de una válvula manual hasta la compleja transmisión de fuerza en un accionamiento por varillaje del embrague, estos métodos destacan por su simplicidad y fiabilidad. Aunque los sistemas hidráulicos y eléctricos han ganado terreno por su capacidad de asistencia y automatización, la mecánica pura de palancas y varillas sigue siendo una solución efectiva y robusta en muchas aplicaciones, recordando la importancia de entender los principios básicos que mueven y controlan las máquinas que utilizamos a diario.
