CAN Bus en tu Coche: ¿Cómo Funciona?

Los vehículos modernos son máquinas complejas, una orquesta de sistemas electrónicos que deben comunicarse de manera fluida y eficiente. Detrás de esta armonía digital se encuentra una tecnología fundamental, a menudo invisible para el conductor, pero esencial para el funcionamiento del coche: el CAN Bus.

Imagina por un momento la cantidad de dispositivos electrónicos que componen un automóvil hoy en día: desde la centralita del motor y los sistemas de frenado ABS, hasta el climatizador, los elevalunas eléctricos, los sensores de lluvia, el sistema de infoentretenimiento y los múltiples sensores distribuidos por todo el vehículo. Cada uno de estos componentes necesita enviar y recibir información para funcionar correctamente y, lo que es más importante, para interactuar con otros sistemas.

¿Qué es Exactamente el CAN Bus?

El término CAN proviene de las siglas en inglés Controller Area Network, que se traduce como Red de Área de Controladores o Red de Buses de Datos de Control. Esencialmente, es un protocolo de comunicación. Fue desarrollado por la firma alemana Robert Bosch GmbH en la década de 1980, específicamente pensando en las necesidades de la industria automotriz. El término 'Bus' se refiere a que se basa en una topología de red tipo bus, donde múltiples dispositivos comparten un único medio de transmisión (generalmente un par de cables).

Antes de la llegada del CAN Bus, la comunicación entre los pocos componentes electrónicos que existían en los coches se hacía mediante cableado punto a punto. Esto significaba que cada dispositivo que necesitaba comunicarse con otro requería un cable dedicado. A medida que la cantidad de electrónica creció exponencialmente (pasando de unos pocos componentes a decenas e incluso cientos en vehículos de alta gama), este enfoque se volvió insostenible debido a la inmensa maraña de cables que se necesitaría, aumentando el peso, el coste y la complejidad del cableado, y dificultando enormemente el diagnóstico de fallos.

¿Por qué se Implementó el CAN Bus en los Vehículos?

La razón principal de la implementación del CAN Bus fue resolver el problema del cableado excesivo y la creciente complejidad de los sistemas electrónicos. Con el CAN Bus, en lugar de tener innumerables cables conectando cada componente con todos los demás con los que necesita comunicarse, todos los dispositivos se conectan a un par de cables compartidos: el bus CAN. A través de este bus, los dispositivos pueden enviar y recibir información de manera organizada y eficiente.

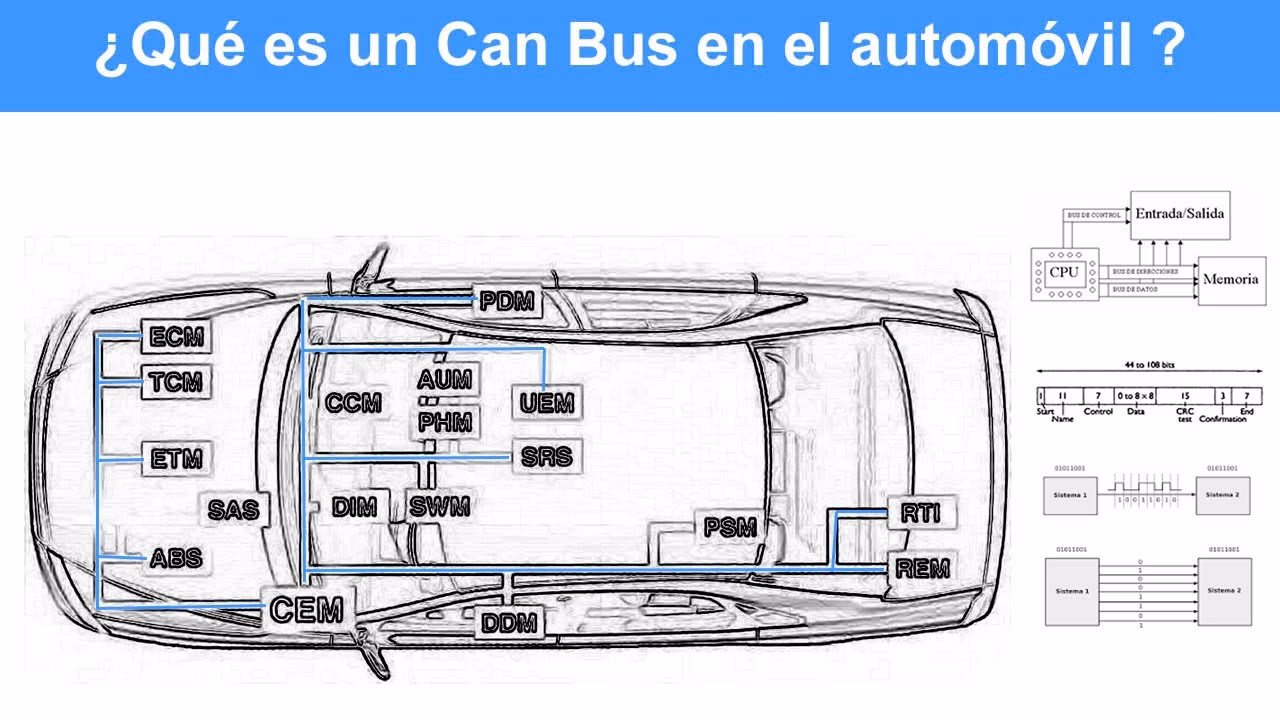

Esta arquitectura permite que los distintos módulos electrónicos (conocidos como Nodos o ECUs - Electronic Control Units) del coche compartan datos cruciales. Por ejemplo, el sensor de velocidad de una rueda (parte del sistema ABS/ESP) puede enviar su información al bus CAN. La centralita del motor, la centralita del ABS, la centralita de la transmisión e incluso la centralita del cuadro de instrumentos pueden 'escuchar' esta información del bus y utilizarla para sus propias funciones.

El Funcionamiento Interno: Cómo se Comunican los Nodos

El CAN Bus opera mediante la transmisión de mensajes digitales. Cada mensaje contiene una pequeña cantidad de datos (típicamente hasta 8 bytes en el CAN estándar) y, lo más importante, un identificador único (ID). Este ID no solo especifica el contenido del mensaje (por ejemplo, 'velocidad de la rueda delantera izquierda') sino que también determina la prioridad del mensaje. Los mensajes con IDs más bajos tienen mayor prioridad y tienen preferencia en el bus.

Cuando un nodo (una ECU, un sensor inteligente, etc.) necesita enviar información, espera a que el bus esté libre y luego transmite su mensaje, incluyendo su ID y los datos. Todos los demás nodos conectados al bus 'escuchan' este mensaje. Cada nodo está programado para saber qué IDs de mensaje le interesan. Si un nodo reconoce un ID que necesita para su funcionamiento, lee el mensaje y procesa los datos. Si el ID no le interesa, simplemente ignora el mensaje y espera el siguiente.

¿Qué ocurre si dos nodos intentan transmitir al mismo tiempo? Aquí es donde entra en juego la gestión de colisiones y la prioridad de los mensajes. El protocolo CAN tiene un mecanismo de arbitraje no destructivo basado en el ID del mensaje. Si dos nodos empiezan a transmitir simultáneamente, aquel cuyo mensaje tenga el ID con mayor prioridad (el ID más bajo en el sistema CAN) 'ganará' el acceso al bus y continuará transmitiendo, mientras que el otro nodo esperará a que el bus esté libre para reintentar su transmisión. Esto asegura que los mensajes críticos (como los de seguridad activa) siempre lleguen a su destino rápidamente.

El medio físico del bus CAN generalmente consiste en un par de cables trenzados, conocidos como CAN High y CAN Low. El trenzado ayuda a reducir las interferencias electromagnéticas, lo que es crucial en el ruidoso entorno eléctrico de un automóvil. La comunicación se basa en la diferencia de voltaje entre estos dos cables, lo que la hace robusta frente al ruido.

La Necesidad de Múltiples Buses CAN

A pesar de la eficiencia de un único bus, la cantidad de información y la diversidad de funciones en los coches modernos han llevado a la implementación de múltiples redes CAN dentro del mismo vehículo. No todos los datos necesitan la misma velocidad de transmisión ni tienen la misma criticidad. Por ello, es común encontrar diferentes 'sub-buses' o redes CAN dedicadas a áreas específicas:

• CAN de Powertrain: Comunicación de alta velocidad entre el motor, la transmisión, el ABS, el ESP. Datos críticos para la conducción y la seguridad activa.
• CAN de Chasis: Relacionado con la suspensión, dirección, frenado (en algunos sistemas separados del Powertrain CAN).
• CAN de Confort/Carrocería: Sistemas como climatizador, elevalunas, cierre centralizado, iluminación. Requiere menor velocidad pero gran cantidad de nodos.
• CAN de Infoentretenimiento: Radio, navegación, pantalla táctil, sistemas de audio. Generalmente la red más lenta.

Estas redes pueden estar interconectadas mediante 'gateways' o pasarelas que permiten que se intercambie información entre ellas cuando es necesario, pero manteniendo el tráfico de datos segregado para garantizar la velocidad y la robustez donde más se necesita.

Ventajas Clave del CAN Bus

La adopción generalizada del CAN Bus no es casualidad. Sus beneficios son numerosos y han sido fundamentales para la evolución de la tecnología automotriz:

• Reducción Drástica del Cableado: Como se mencionó, se elimina la necesidad de cables dedicados punto a punto, lo que reduce significativamente el peso y el coste de fabricación del vehículo.
• Comunicación Eficiente y Fiable: Permite que una gran cantidad de dispositivos compartan información de manera rápida y con alta inmunidad al ruido y las interferencias.
• Detección y Corrección de Errores: El protocolo CAN incluye mecanismos robustos para detectar errores en la transmisión de datos, e incluso en algunos casos, para recuperar mensajes corruptos, lo que aumenta la seguridad.
• Flexibilidad: Es relativamente fácil añadir o quitar nodos del bus sin afectar a los demás, siempre que se respeten las especificaciones del protocolo.
• Simplificación del Diagnóstico: Al estar todos los sistemas interconectados en una red, el diagnóstico de fallos se simplifica enormemente. Los escáneres de diagnóstico pueden acceder a la información de múltiples módulos a través del bus.
• Base para Sistemas Avanzados: Tecnologías como el control de estabilidad (ESP), los sistemas avanzados de asistencia al conductor (ADAS) o la conducción autónoma serían imposibles sin una red de comunicación fiable y de alta velocidad como el CAN Bus para coordinar múltiples sensores y actuadores en tiempo real.

¿Cómo Saber si tu Coche Tiene CAN Bus?

Si tienes un coche fabricado en los últimos 20 años, es casi seguro que utiliza CAN Bus. De hecho, el CAN Bus se convirtió en un requisito estándar en Europa para cumplir con las normativas de emisiones a partir de los años 2001 (vehículos de gasolina) y 2004 (vehículos diésel). Esto se debe a que el diagnóstico a bordo (OBD-II) que permite monitorizar las emisiones y el funcionamiento del motor utiliza protocolos basados en CAN.

Aquí te dejamos algunas formas de confirmarlo:

Revisión del Manual del Propietario

El primer lugar donde buscar información técnica sobre tu vehículo es el manual. En la sección de especificaciones técnicas, sistema eléctrico o sistemas de diagnóstico, es muy probable que se mencione si el vehículo utiliza CAN Bus como parte de su red de comunicación interna.

Uso de un Escáner OBD-II

Esta es la forma más práctica y fiable. Todos los coches fabricados desde 1996 (en EE. UU.) y principios de los 2000 (en Europa y otras regiones) están equipados con un puerto OBD-II (On-Board Diagnostics II), generalmente ubicado debajo del volante. Al conectar un escáner OBD-II a este puerto y encender el vehículo, el escáner intentará comunicarse con la centralita del motor y otros módulos. En el proceso, detectará qué protocolo de comunicación está utilizando el vehículo. Si el escáner reporta protocolos como ISO 15765-4 CAN, SAE J1939 (común en vehículos pesados, pero basado en CAN), o simplemente identifica la conexión como CAN, puedes estar seguro de que tu coche utiliza esta tecnología.

Consulta a un Especialista

Si no te sientes cómodo utilizando un escáner o el manual no es claro, un mecánico o técnico especializado en electrónica automotriz podrá confirmarte si tu coche utiliza CAN Bus mediante herramientas de diagnóstico avanzadas.

¿Qué Tipos de Vehículos Utilizan CAN Bus?

La respuesta corta es: la gran mayoría de los vehículos modernos que contienen múltiples unidades de control electrónico. Esto incluye:

• Coches de pasajeros (gasolina, diésel, híbridos, eléctricos)
• Camiones
• Autobuses
• Motocicletas de gama alta
• Maquinaria agrícola y de construcción
• Embarcaciones (en algunos sistemas)
• Sistemas de baterías para vehículos eléctricos

Dondequiera que haya varias "cerebros" electrónicos que necesiten compartir información, el CAN Bus o protocolos derivados (como CAN FD para Flexible Data-Rate, que permite enviar más datos por mensaje) son la solución preferida debido a su robustez, eficiencia y estandarización.

Preguntas Frecuentes sobre el CAN Bus

¿Qué significa CAN Bus?

Significa Controller Area Network Bus, o Red de Área de Controladores. Es un protocolo y una red de comunicación utilizados para que los diferentes módulos electrónicos de un vehículo se comuniquen entre sí.

¿Por qué es tan importante el CAN Bus en mi coche?

Es vital porque permite la comunicación entre sistemas críticos como los frenos, el motor, los airbags, los sensores y otros componentes. Sin él, el cableado sería inmanejable y muchas de las funciones de seguridad y confort modernas no serían posibles.

¿Cómo puedo saber si mi coche tiene CAN Bus?

La forma más sencilla es usando un escáner OBD-II y verificando los protocolos de comunicación que detecta. También puedes revisar el manual del propietario o consultar a un técnico especializado.

¿Qué sistemas de mi coche se comunican a través del CAN Bus?

Prácticamente todos los módulos electrónicos: la centralita del motor (ECU), la centralita del ABS/ESP, la centralita de la transmisión, la centralita del airbag, el cuadro de instrumentos, el climatizador, el sistema de infoentretenimiento, sensores de todo tipo (velocidad, temperatura, posición), actuadores, etc.

¿El CAN Bus solo se utiliza en automóviles?

Aunque fue desarrollado para la industria automotriz, debido a su robustez y eficiencia, el CAN Bus se utiliza también en otras aplicaciones industriales, médicas y de automatización donde se requiere una comunicación fiable entre múltiples dispositivos.

Conclusión

El CAN Bus es mucho más que un simple cable; es la espina dorsal digital de los vehículos modernos, el sistema nervioso que permite a todos sus componentes electrónicos trabajar juntos de manera coordinada. Desde garantizar que los frenos ABS actúen correctamente en una emergencia hasta permitirte controlar la música desde los mandos del volante, el CAN Bus es un facilitador silencioso de la tecnología automotriz. Su estandarización ha simplificado el diseño de vehículos, reducido costes, mejorado la fiabilidad y hecho posible la integración de sistemas cada vez más complejos y avanzados. Si tu coche es de este siglo, puedes estar seguro de que el CAN Bus está trabajando incansablemente bajo el capó para que todo funcione a la perfección.
