21/07/2021
El interior de un vehículo moderno es un laberinto de cables y conexiones, una red compleja que permite el funcionamiento de todo, desde el motor hasta los sistemas de infoentretenimiento. Entre los componentes más cruciales de esta red se encuentran los conectores eléctricos, pequeños pero vitales puntos de unión que aseguran el flujo de energía y datos. Comprender los diferentes tipos de conectores y su propósito es fundamental, especialmente cuando se trabaja en reparaciones o mantenimiento.
Aunque la desconexión y conexión de estos componentes puede parecer sencilla, la variedad de diseños y mecanismos de bloqueo hace que romper un conector sea un riesgo real si no se aborda con conocimiento y cuidado. Cada tipo requiere una técnica específica, y el uso de herramientas inadecuadas o la fuerza excesiva pueden causar daños irreparables. Familiarizarse con los tipos más comunes es el primer paso para manejarlos de forma segura.
- La Importancia de los Conectores en el Vehículo
- Tipos Generales de Conectores Automotrices
- Conectores para Vehículos Eléctricos: Tipos de Carga
- Comparativa de Conectores de Carga para Vehículos Eléctricos
- Manejo Seguro de los Conectores
- Preguntas Frecuentes sobre Conectores Automotrices
- ¿Qué es un conector eléctrico automotriz?
- ¿Cuál es la diferencia entre carga AC y DC para vehículos eléctricos?
- ¿Puedo usar cualquier conector para cargar mi coche eléctrico?
- ¿Por qué algunos conectores de carga tienen más pines que otros?
- ¿Qué debo hacer si un conector eléctrico en mi coche está dañado?
- Conclusión
La Importancia de los Conectores en el Vehículo
Los conectores eléctricos son más que simples puntos de unión; son la garantía de una conexión segura y estable en el intrincado sistema eléctrico de un vehículo. Desde los puntos críticos como la batería del coche hasta las ubicaciones de conexión a tierra, estos componentes aseguran un enlace firme. Esto optimiza la eficiencia de la transferencia de energía y mantiene la integridad del circuito eléctrico del vehículo. Sin conexiones fiables, incluso el sistema más sofisticado fallaría.
Tipos Generales de Conectores Automotrices
Dentro de la arquitectura eléctrica de un automóvil, encontramos diferentes tipos de conectores diseñados para propósitos específicos. Conocerlos nos ayuda a entender cómo se interconectan los diversos sistemas del vehículo.
Conectores Terminales
Los terminales son quizás los conectores más reconocibles, especialmente en la batería del coche. Aseguran una conexión robusta y estable entre la fuente de energía (la batería) y el sistema eléctrico principal del vehículo. Su diseño está pensado para soportar altas corrientes y vibraciones sin desconectarse. Una conexión deficiente en los terminales de la batería puede provocar problemas de arranque, fallos en los sistemas electrónicos e incluso daños a componentes sensibles.
Conectores Placa a Placa (Board-to-Board o BTB)
Los conectores placa a placa (BTB) son esenciales en los sistemas electrónicos complejos de los vehículos modernos. Permiten una comunicación fluida entre diversas placas de circuito impreso (PCBs). Están diseñados para proporcionar una conexión estable y segura entre PCBs, facilitando la transferencia de señales y energía a través de diferentes componentes electrónicos del vehículo, como unidades de control, sistemas de información y entretenimiento, o módulos de seguridad. Suelen ser pequeños y tener un gran número de pines.
Conectores Cable a Cable (Wire-to-Wire)
Los conectores cable a cable son componentes fundamentales tanto en el montaje original como en el mantenimiento y reparación de vehículos. Permiten unir dos cables terminados, siendo increíblemente útiles para realizar reparaciones en el sistema eléctrico del vehículo. Por ejemplo, pueden usarse para reparar cables rotos mediante el uso de empalmes (butt connectors) para unir los extremos seccionados. De manera similar, los conectores cable a cable también pueden emplearse para empalmar y conectar cables separados, ayudando a extender o modificar el cableado del coche. Vienen en muchas formas, desde simples empalmes termocontraíbles hasta conectores multipin más complejos.
Conectores para Vehículos Eléctricos: Tipos de Carga
Con el auge de los vehículos eléctricos (VEs), han surgido nuevos tipos de conectores específicamente diseñados para la carga. Estos conectores manejan voltajes y corrientes significativamente más altos que los conectores internos del vehículo y a menudo incluyen pines adicionales para comunicación entre el vehículo y la estación de carga. Existen varios estándares principales en el mundo:
Conector Tipo 1 (SAE J1772)
El conector Tipo 1, estandarizado por la Society of Automotive Engineers (SAE), es predominante en vehículos eléctricos de origen estadounidense y en algunas regiones de Asia. Es un conector de 5 pines que soporta carga monofásica de hasta 240 voltios y una corriente máxima de 80 amperios. Aunque es el estándar en Norteamérica, no es habitual encontrarlo en Europa, donde otro tipo ha tomado la delantera. Su diseño es robusto y cuenta con un mecanismo de bloqueo manual.
Conector Tipo 2 (IEC 62196-2 o Mennekes)
El conector Tipo 2, conocido popularmente como Mennekes, es el estándar europeo por excelencia y el más usado en España y la Unión Europea. Su flexibilidad es una de sus mayores ventajas, ya que puede admitir cargas monofásicas y trifásicas, así como corrientes de diferentes intensidades. Esto permite adaptarse a diversas potencias de carga, desde cargas lentas domésticas hasta cargas semirrápidas en puntos públicos. Además, soporta funciones avanzadas como la comunicación bidireccional entre el vehículo y la estación de carga, lo que permite optimizar el proceso y gestionar la red eléctrica. Tiene una forma característica con siete pines.
Conector Combo CCS (Combined Charging System)
El conector Combo CCS es una evolución inteligente del estándar Tipo 2 (en Europa y Norteamérica) o Tipo 1 (en Norteamérica, aunque menos común). Integra conectores adicionales debajo de los pines de CA para soportar la carga rápida en corriente continua (DC). Este sistema combina los pines de carga alterna (AC) con los de carga continua (DC) en un único puerto en el vehículo, lo que lo convierte en una solución integral. Permite al vehículo cargarse tanto en puntos de carga lenta (usando solo la parte superior, Tipo 1 o Tipo 2) como en estaciones de carga rápida DC (usando todo el conector Combo). Se ha propuesto como el estándar para la carga rápida en Norteamérica y Europa y su adopción está creciendo rápidamente debido a su versatilidad y eficiencia. A veces se le menciona erróneamente como Schuko, que es un tipo de enchufe doméstico.
Conector CHAdeMO
El conector CHAdeMO es un estándar de carga rápida desarrollado en Japón por la Tokyo Electric Power Company. Es el conector más empleado en vehículos eléctricos de nacionalidad japonesa, aunque ha sido adoptado por varios fabricantes a nivel mundial. Se utiliza principalmente para la carga rápida en corriente continua (DC). Aunque su popularidad ha disminuido en algunas regiones frente al avance del CCS, sigue siendo una opción importante para la carga rápida de ciertos modelos de vehículos eléctricos. Tiene un diseño diferente y un protocolo de comunicación distinto al CCS.
Comparativa de Conectores de Carga para Vehículos Eléctricos
| Tipo de Conector | Región Principal de Uso | Tipo de Carga (AC/DC) | Carga Rápida DC | Pines | Características Destacadas |
|---|---|---|---|---|---|
| Tipo 1 (SAE J1772) | Norteamérica, algunas partes de Asia | AC (Monofásica) | No | 5 | Estándar en EE. UU. y Japón para AC. |
| Tipo 2 (IEC 62196-2) | Europa (Estándar UE) | AC (Monofásica y Trifásica) | No (solo AC) | 7 | Mayor flexibilidad en tipos de carga AC, soporta potencias variadas. |
| Combo CCS (Combined Charging System) | Europa, Norteamérica (Estándar en crecimiento) | AC y DC | Sí | Tipo 2 + 2 pines DC (Europa) Tipo 1 + 2 pines DC (Norteamérica) | Versátil, combina carga lenta AC y rápida DC en un solo puerto. |
| CHAdeMO | Japón (Histórico), algunos modelos globales | DC | Sí | 2 pines de potencia + pines de comunicación | Estándar japonés para carga rápida DC. |
Manejo Seguro de los Conectores

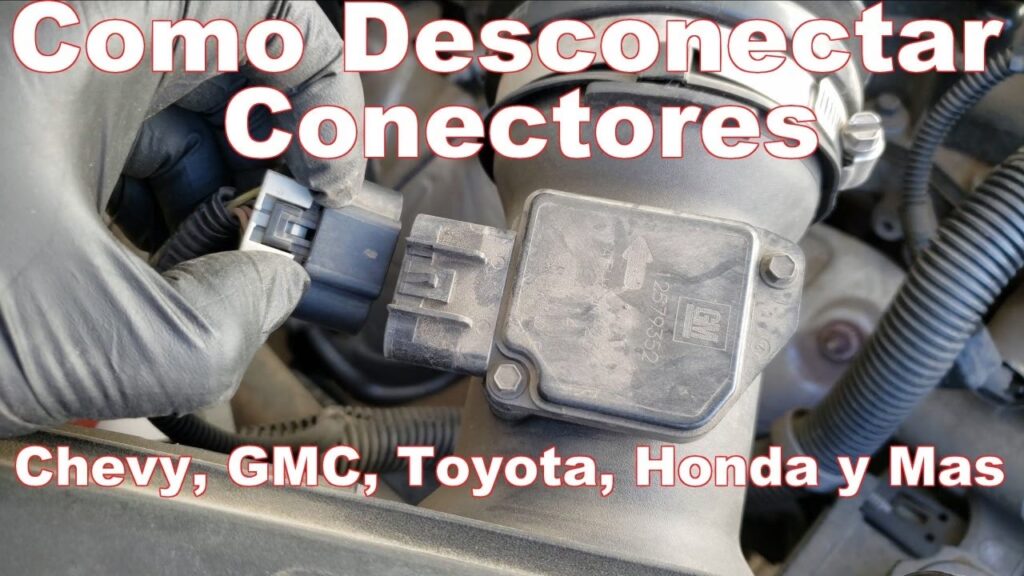

Aunque la información proporcionada se centra en identificar los tipos de conectores, es crucial recordar que su manipulación requiere cuidado. La desconexión de un conector eléctrico automotriz a menudo implica algo más que simplemente tirar. Muchos conectores tienen pestañas de bloqueo, palancas o mecanismos de deslizamiento diseñados para evitar desconexiones accidentales debido a la vibración del vehículo. Forzar un conector sin liberar primero el mecanismo de bloqueo es una causa común de daños.
Para desconectar de forma segura, primero se debe identificar el tipo de conector y su mecanismo de bloqueo. Algunos requieren presionar una pestaña, otros levantar una palanca, o deslizar un seguro. Una vez liberado el seguro, se debe aplicar una fuerza de tracción suave y constante sobre el cuerpo del conector, no sobre los cables. Si el conector no se mueve fácilmente, es probable que el mecanismo de bloqueo no se haya liberado por completo o que haya suciedad o corrosión dificultando la separación. Nunca se debe tirar de los cables, ya que esto puede dañar los pines internos o arrancar los cables del conector.
La conexión también requiere atención. Los conectores a menudo están diseñados para encajar de una sola manera (polarización) para evitar conexiones incorrectas. Se debe alinear cuidadosamente el conector macho con el conector hembra y empujarlos juntos hasta que el mecanismo de bloqueo encaje audiblemente (un click) o visualmente. Una conexión correcta es firme y no se separa con una ligera tracción.
En el caso específico de los conectores de carga para vehículos eléctricos, la seguridad es aún más crítica debido a los altos voltajes y corrientes involucrados. Estos conectores suelen tener mecanismos de bloqueo robustos, a menudo controlados electrónicamente por el vehículo y la estación de carga, que impiden la desconexión mientras hay flujo de energía. Nunca se debe intentar desconectar un cargador de VE mientras está en proceso de carga activa.
Preguntas Frecuentes sobre Conectores Automotrices
¿Qué es un conector eléctrico automotriz?
Un conector eléctrico automotriz es un componente que permite unir de forma segura y fiable dos o más puntos de un circuito eléctrico en un vehículo, como cables o placas de circuito, para permitir el flujo de energía o datos.
¿Cuál es la diferencia entre carga AC y DC para vehículos eléctricos?
La carga AC (Corriente Alterna) es el tipo de electricidad que se encuentra en la red eléctrica doméstica y la mayoría de los puntos de carga públicos estándar. El vehículo convierte esta AC a DC para almacenar la energía en la batería. La carga DC (Corriente Continua), también conocida como carga rápida, entrega la energía directamente a la batería del vehículo, sin necesidad de conversión interna, lo que permite velocidades de carga mucho mayores. Los conectores como CCS y CHAdeMO están diseñados para carga DC.
¿Puedo usar cualquier conector para cargar mi coche eléctrico?
No. Debes usar el tipo de conector compatible con tu vehículo y el punto de carga disponible. Los vehículos eléctricos tienen un puerto de carga específico (o a veces dos, uno para AC y otro para DC, o un puerto Combo). Las estaciones de carga tienen cables con conectores específicos. Debes asegurarte de que ambos coincidan o usar un adaptador si es posible (aunque los adaptadores de un tipo de carga rápida a otro, como CHAdeMO a CCS, son menos comunes y más complejos que los adaptadores de AC).
¿Por qué algunos conectores de carga tienen más pines que otros?
El número de pines varía según el tipo de conector y su función. Algunos pines son para la transferencia de energía (positiva y negativa), mientras que otros son para la comunicación entre el vehículo y la estación de carga (para negociar la potencia, monitorear el estado de la batería, etc.) o para funciones de seguridad.
¿Qué debo hacer si un conector eléctrico en mi coche está dañado?
Un conector dañado puede causar fallos intermitentes o permanentes, cortocircuitos o incluso riesgos de incendio. Si detectas un conector dañado (pines doblados, carcasa rota, cables expuestos), lo más seguro es llevar el vehículo a un profesional para su reparación o reemplazo. No intentes forzar la conexión o improvisar reparaciones.
Conclusión
Los conectores eléctricos son componentes discretos pero fundamentales para el correcto funcionamiento y la fiabilidad de cualquier vehículo, desde los sistemas más básicos hasta las tecnologías avanzadas de los coches eléctricos. Entender los diferentes tipos, su propósito y la importancia de manejarlos con cuidado es esencial tanto para técnicos como para propietarios de vehículos. Una manipulación incorrecta puede llevar a costosas reparaciones y comprometer la seguridad. Al familiarizarse con estos componentes, se da un paso importante para comprender y mantener el complejo sistema nervioso eléctrico de un automóvil.
