ECU: El Cerebro del Coche y Su Voltaje

En el complejo engranaje que da vida a un automóvil, si consideramos al motor como el corazón, la Unidad de Control Electrónico, más conocida como ECU (por sus siglas en inglés, Electronic Control Unit), es sin duda el cerebro. Este sofisticado sistema electrónico actúa como un pequeño ordenador a bordo, gestionando una multitud de funciones vitales para el correcto desempeño del vehículo. Entender qué es, cómo opera y, específicamente, qué voltajes intervienen en su funcionamiento, es fundamental para comprender la tecnología que impulsa los coches modernos.

La ECU es el centro neurálgico que procesa información constante para asegurar que el motor funcione de manera eficiente, limpia y potente. Desde controlar la mezcla de aire y combustible hasta gestionar sistemas auxiliares, su rol es indispensable.

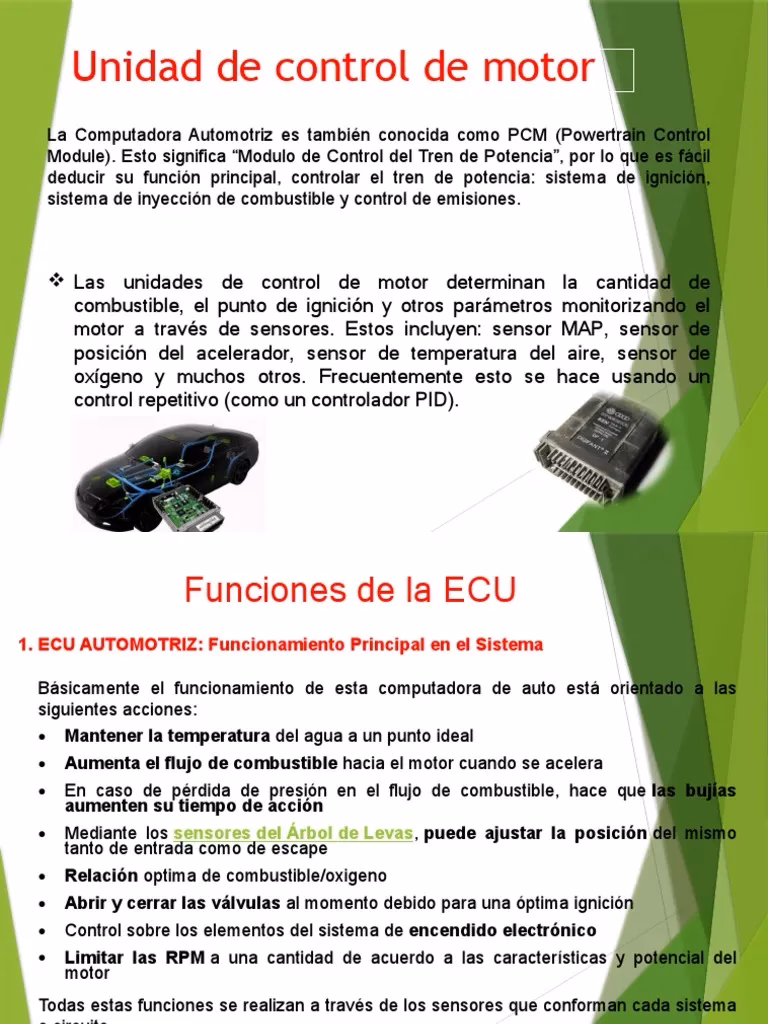

¿Qué es la Centralita del Motor (ECU)?

El término "centralita" o ECU se refiere a un sistema electrónico diseñado para controlar uno o varios subsistemas eléctricos en un vehículo. Cuando hablamos específicamente de la centralita del motor, nos referimos a la unidad que se encarga de gestionar y optimizar el rendimiento del propulsor de combustión interna.

Históricamente, el control del motor era puramente mecánico. Sin embargo, la necesidad de mejorar la eficiencia del combustible, reducir las emisiones y aumentar la potencia llevó a la introducción de sistemas electrónicos. La ECU fue la respuesta, evolucionando desde simples controladores de inyección de combustible hasta los complejos sistemas actuales que monitorizan y ajustan docenas de parámetros en tiempo real.

La función principal de la ECU del motor es determinar la cantidad precisa de combustible que debe inyectarse, el momento exacto en que debe saltar la chispa (en motores de gasolina) y gestionar el flujo de aire, todo con el objetivo de lograr una combustión lo más eficiente y completa posible bajo cualquier condición de operación. Además, controla el régimen de ralentí, monitoriza los niveles de emisión de gases y gestiona diversos accesorios y actuadores del motor basándose en datos almacenados digitalmente y complejas tablas de calibración.

Una ECU moderna es un dispositivo potente, aunque no comparable en velocidad pura a un ordenador personal. Puede incluir un procesador de 32 bits que opera a frecuencias moderadas (por ejemplo, 40 MHz), pero su eficiencia radica en un código de software altamente optimizado y específico para su tarea. A diferencia de los sistemas operativos generales, el software de una ECU es compacto y rápido, diseñado para responder a eventos en tiempo real con mínima latencia.

¿Cómo Funciona el Cerebro Electrónico del Coche?

El funcionamiento de una centralita de motor se basa en un ciclo continuo de lectura de datos, procesamiento y emisión de comandos. Para obtener la información necesaria, la ECU se apoya en una extensa red de sensores distribuidos por todo el vehículo. Estos sensores miden una amplia variedad de parámetros, tales como:

• Flujo de aire de admisión
• Presión del turbo (si aplica)
• Presión y temperatura del aceite
• Temperatura del refrigerante
• Temperatura del aire de admisión
• Temperatura del combustible
• Posición del cigüeñal y del árbol de levas (para determinar las revoluciones del motor y el momento de inyección/encendido)
• Posición del pedal del acelerador
• Presión atmosférica
• Contenido de oxígeno en los gases de escape (sensor lambda)
• Calidad del combustible

Todos estos datos de entrada son cruciales para que la ECU pueda calcular la mezcla de aire y combustible ideal y el avance de encendido óptimo para el rendimiento y la eficiencia. La ECU procesa esta información utilizando algoritmos complejos y mapas tridimensionales (tablas numéricas) almacenados en su memoria. Estos mapas representan el comportamiento ideal del motor bajo diferentes condiciones de carga y velocidad.

Paralelamente a la gestión del motor, la ECU también monitoriza el sistema en busca de fallos. Si un sensor envía datos inconsistentes o si un actuador no responde como se espera, la ECU registra un código de error en su memoria, que puede ser leído posteriormente con una herramienta de diagnóstico (escáner OBD-II). En algunos casos, si el fallo es crítico, la ECU puede activar un modo de funcionamiento de emergencia ("modo limp-home") para proteger el motor, limitando la potencia o la velocidad.

La fase final del proceso es la salida. Basándose en los cálculos realizados, la ECU envía señales de control a diversos actuadores, que son los componentes que ejecutan las órdenes. Estos actuadores incluyen:

• Inyectores de combustible (controlando el tiempo de apertura y la cantidad de combustible inyectado)
• Bobinas de encendido (controlando el momento de la chispa)
• Válvulas de control de aire (como la válvula de ralentí)
• Válvulas de control de emisiones (como la válvula EGR - Recirculación de Gases de Escape)
• Control del turbocompresor (si es de geometría variable)
• Electroventiladores del radiador
• Actuadores del cuerpo de aceleración electrónico

Además de estas funciones principales, las ECUs modernas a menudo se comunican con otras unidades de control en el vehículo (como la del ABS, la transmisión, el control de estabilidad, etc.) a través de redes de comunicación (como el bus CAN) para coordinar las acciones y mejorar la seguridad y el rendimiento general del coche.

El Voltaje en el Funcionamiento de la ECU

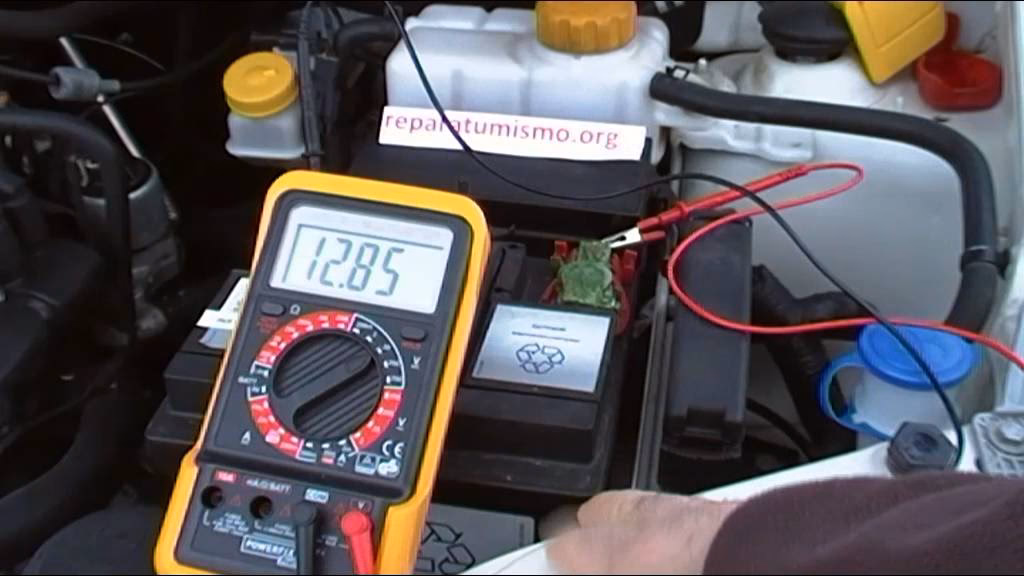

La pregunta central que nos ocupa es el voltaje que utiliza o, más precisamente, que gestiona una ECU. La ECU en sí misma, como cualquier componente electrónico, requiere una alimentación eléctrica para funcionar. Esta alimentación proviene del sistema eléctrico del vehículo, cuya fuente principal es la batería, mantenida cargada por el alternador. El voltaje nominal de este sistema suele ser de 12 voltios en la mayoría de los turismos. Sin embargo, la ECU internamente regula y distribuye diferentes voltajes a los diversos componentes con los que interactúa.

Para su propio funcionamiento interno (el procesador, la memoria, los circuitos de control), la ECU utiliza voltajes mucho más bajos y estables, típicamente en el rango de 3 a 5 voltios, regulados con precisión a partir de los 12V de entrada. Estos voltajes bajos son necesarios para la operación de los circuitos integrados modernos.

Sin embargo, la ECU no solo consume energía, sino que también la suministra y controla a los sensores y actuadores conectados a ella. Aquí es donde vemos una variedad de voltajes:

• Sensores: Muchos sensores analógicos (como los de temperatura, presión o posición) requieren un voltaje de referencia estable para funcionar correctamente. La ECU suele suministrarles una tensión regulada, comúnmente de 5 voltios. Otros sensores, como los de oxígeno (sondas lambda), pueden requerir voltajes diferentes o incluso calentarse, lo que también es gestionado por la ECU.
• Actuadores: Los actuadores, como los inyectores, las bobinas de encendido o las válvulas, a menudo requieren voltajes más altos y corrientes significativas para operar. La ECU utiliza transistores de potencia o circuitos de control especializados para conmutar la alimentación hacia estos componentes. Si bien la fuente de alimentación principal sigue siendo los 12V del vehículo, la forma en que se aplica y gestiona varía.
• Inyectores: Los inyectores de combustible, especialmente los de sistemas de inyección directa de alta presión, pueden requerir picos de voltaje significativos para abrirse rápidamente contra la presión del sistema. Aunque la alimentación principal es de 12V, la ECU puede utilizar circuitos elevadores (boost converters) para generar pulsos de voltaje considerablemente más altos, que pueden superar los 200 voltios, aplicados durante fracciones de segundo para garantizar una pulverización de combustible óptima.
• Bobinas de encendido: Las bobinas de encendido transforman el voltaje de la batería (12V) en los miles de voltios necesarios para generar la chispa en las bujías. La ECU controla el momento en que la bobina se carga y descarga, pero la generación del alto voltaje es función de la bobina misma, aunque controlada por la ECU.
• Salidas de Potencia: Algunas salidas de la ECU, como las que controlan los electroventiladores o ciertos relés, pueden manejar corrientes elevadas, superando los 30 amperios en algunos casos. Esto implica que la ECU debe estar diseñada con componentes capaces de soportar estas corrientes y con una adecuada disipación de calor.

En resumen, aunque la ECU se alimenta principalmente de los 12V del sistema del vehículo, internamente maneja y distribuye voltajes que varían desde los 3-5V para sus propios circuitos y muchos sensores, hasta picos de más de 200V para controlar ciertos actuadores como los inyectores de combustible de alta presión.

Control Integral: ¿Qué Parametros Gestiona la ECU?

La sofisticación de una centralita moderna le permite controlar y monitorizar una extensa lista de parámetros y componentes para asegurar el rendimiento óptimo y la eficiencia del motor. Aunque la lista puede variar según el modelo y la complejidad del vehículo, algunas de las funciones de control más comunes incluyen:

• Gestión de la inyección de combustible: Controla el tiempo y la cantidad de combustible inyectado en cada cilindro.
• Control del encendido: Determina el momento exacto en que salta la chispa en cada cilindro (avance de encendido).
• Regulación del ralentí: Mantiene una velocidad de giro estable del motor cuando no se pisa el acelerador.
• Control de emisiones: Gestiona sistemas como la válvula EGR, el catalizador y otros para cumplir con las normativas medioambientales.
• Gestión del turbocompresor: Controla la presión de soplado y la geometría variable (si aplica).
• Control del cuerpo de aceleración electrónico: Regula la entrada de aire al motor en función de la posición del pedal del acelerador.
• Gestión de los sistemas de admisión variable: Ajusta la longitud o el volumen de los colectores de admisión para optimizar la potencia o el par a diferentes regímenes.
• Control de los electroventiladores: Activa y regula la velocidad de los ventiladores del radiador para mantener la temperatura del motor.
• Monitorización de sensores: Procesa las señales de todos los sensores para tomar decisiones.
• Diagnóstico de fallos: Detecta y registra códigos de error en caso de mal funcionamiento.
• Comunicación con otros módulos: Interactúa con otras centralitas del vehículo (ABS, transmisión, etc.).
• Gestión de sistemas de arranque y parada (Start-Stop).

Esta amplia gama de funciones subraya la importancia crítica de la ECU en el funcionamiento moderno de un vehículo.

Identificando Problemas: Síntomas de Avería en la Centralita

Dado su papel central, un fallo en la centralita del motor puede manifestarse de diversas maneras, afectando gravemente el funcionamiento del vehículo. Reconocer estos síntomas a tiempo es crucial para evitar daños mayores. Algunas señales comunes de que algo no anda bien con la ECU incluyen:

• Dificultad para arrancar o el motor no arranca: Si la ECU no gestiona correctamente la inyección o el encendido, el motor simplemente no cobrará vida.
• Ralentí inestable: El motor puede funcionar de forma irregular al ralentí, con subidas y bajadas de revoluciones anormales.
• Pérdida de potencia: Una ECU defectuosa puede no calcular correctamente la mezcla o el avance, resultando en una notable disminución del rendimiento del motor.
• Aumento excesivo del consumo de combustible: Si la ECU inyecta más combustible del necesario, el consumo se disparará.
• Emisión de humo denso y oscuro: Una mala combustión, a menudo causada por una mezcla incorrecta gestionada por la ECU, puede generar humo negro (combustible sin quemar) o azulado (aceite quemado).
• Pequeñas detonaciones o "petardeo" en el motor: Indican una combustión incompleta o mal temporizada.
• Activación de la luz de "Check Engine" en el tablero: Este es el indicador más directo de que la ECU ha detectado un fallo en alguno de los sistemas que controla.

Estos síntomas no siempre apuntan exclusivamente a la ECU, ya que un sensor o un actuador defectuoso pueden generar síntomas similares. Sin embargo, si varios de estos problemas aparecen simultáneamente, la ECU es una candidata probable.

Causas Comunes de Fallo en la ECU

Las centralitas son componentes robustos, pero no invulnerables. Diversos factores pueden llevar a su mal funcionamiento o avería:

• Contacto con el agua: El agua es un enemigo mortal para la electrónica. Si la ECU se moja debido a una fuga o inundación, puede causar cortocircuitos y corroer los componentes internos, a menudo resultando en daños irreparables.
• Sobrecarga de tensión: Picos de voltaje, causados por problemas en el sistema de carga (alternador defectuoso), errores durante el arranque con pinzas, o cortocircuitos en el cableado o en los actuadores conectados a la ECU, pueden dañar los circuitos delicados de la unidad.
• Rotura de la placa de circuito: Las vibraciones constantes del vehículo, sumadas a los cambios de temperatura, pueden con el tiempo causar grietas en las soldaduras o en la propia placa de circuito impreso.
• Instalación o manipulación defectuosa: Una instalación incorrecta de accesorios electrónicos o una manipulación inadecuada durante reparaciones pueden dañar la ECU.
• Daños en el cableado: Los cables y conectores que unen la ECU con los sensores y actuadores son cruciales. Si el cableado se daña (por rozamiento, calor, corrosión o plagas), puede causar señales erróneas o cortocircuitos que afecten a la centralita.
• Errores de programación o "Chiptuning" mal realizado: Intentar modificar el software de la ECU ("reprogramación" o "chiptuning") sin el conocimiento o las herramientas adecuadas puede corromper los datos o dañar la memoria, dejando la centralita inoperativa.
• Temperaturas elevadas: Aunque diseñadas para operar en el entorno del motor, la exposición prolongada a temperaturas excesivamente altas (por ejemplo, por un fallo en la refrigeración o una mala ubicación) puede degradar los componentes electrónicos.

Diagnóstico de Fallos en la Centralita

El diagnóstico de una posible avería en la ECU comienza generalmente con la lectura de códigos de error. Los vehículos modernos están equipados con sistemas de diagnóstico a bordo (OBD-II en la mayoría de los coches fabricados después de 1996). Utilizando un escáner OBD-II, un mecánico puede conectarse al puerto de diagnóstico del vehículo (generalmente ubicado bajo el tablero, cerca de la columna de dirección) y leer los códigos de problemas (DTC - Diagnostic Trouble Codes) almacenados en la memoria de la ECU.

Estos códigos son alfanuméricos (por ejemplo, P0301 indica un fallo de encendido en el cilindro 1) y apuntan a un área específica del sistema donde se ha detectado un problema. Un mecánico cualificado interpretará estos códigos y realizará pruebas adicionales (verificar cableado, sensores, actuadores) para determinar si el problema reside en el componente señalado por el código o si la causa raíz es un fallo en la propia ECU que está interpretando mal las señales o no controlando correctamente el componente.

En casos más complejos, el diagnóstico puede requerir herramientas avanzadas como osciloscopios para verificar las señales eléctricas que entran y salen de la ECU, o software especializado para probar la funcionalidad interna de la unidad de control.

¿Qué Hacer Ante una Avería de la Centralita?

Si sospechas que la centralita de tu coche está fallando, lo más recomendable es no intentar repararla por cuenta propia a menos que tengas conocimientos muy específicos de electrónica del automóvil. Las ECUs son componentes complejos y cualquier manipulación incorrecta puede agravar el problema.

Lo adecuado es acudir a un taller mecánico especializado en electrónica del automóvil. Estos talleres cuentan con el equipo de diagnóstico y, a menudo, con laboratorios de reparación electrónica capaces de evaluar la centralita. Las posibles soluciones incluyen:

1. Reparación: Si el daño es localizado (por ejemplo, un componente quemado por una sobrecarga) y la placa no está seriamente dañada, un técnico especializado puede intentar reparar la ECU.
2. Clonación: Si la ECU original está dañada pero aún es posible leer la información de su memoria (datos de inmovilizador, mapas de motor, etc.), se puede clonar el contenido a una ECU de segunda mano o reparada compatible. Esto suele ser más económico que comprar una unidad nueva y evita la necesidad de complejas programaciones posteriores.
3. Sustitución y Programación: Si la ECU está irreparable o no se puede clonar, la única opción es reemplazarla por una unidad nueva o reacondicionada. Una vez instalada, la nueva ECU debe ser programada para el vehículo específico, lo que incluye la codificación del inmovilizador (para que la llave del coche sea reconocida) y la carga del software y los mapas de motor correctos para ese modelo y versión.

Es crucial que cualquier reparación o sustitución la realice un profesional, ya que una programación incorrecta puede impedir que el coche arranque o funcione correctamente, e incluso dañar otros componentes.

ECU e Inmovilizador: Una Conexión Crucial

Un aspecto importante relacionado con la ECU es su conexión con el sistema inmovilizador del vehículo. El inmovilizador es un sistema de seguridad diseñado para evitar que el coche arranque si no se utiliza la llave correcta (que contiene un chip transpondedor). La ECU juega un papel central en este sistema: recibe una señal codificada del inmovilizador y, si el código es correcto, permite el arranque del motor (activando la inyección y el encendido).

Si se pierde o rompe la llave original y se obtiene una nueva, esta nueva llave debe ser codificada para comunicarse correctamente con el inmovilizador y la ECU. De lo contrario, aunque la llave gire en el contacto, la ECU no permitirá que el motor arranque. En algunos casos, si se reemplaza la ECU o el inmovilizador, ambos componentes deben "casarse" o programarse conjuntamente para reconocerse mutuamente y permitir el funcionamiento del motor. Este proceso requiere herramientas de diagnóstico avanzadas y acceso a códigos de seguridad específicos del fabricante del vehículo.

Preguntas Frecuentes sobre la ECU

A continuación, respondemos algunas preguntas comunes sobre la Unidad de Control Electrónico:

¿La ECU controla solo el motor?
No, aunque la centralita del motor es la más conocida, los vehículos modernos tienen múltiples ECUs (o módulos de control) que gestionan diferentes sistemas: ABS, airbag, transmisión, climatizador, dirección asistida, etc. La centralita del motor (ECM o PCM - Powertrain Control Module) es la principal en lo que respecta al funcionamiento del propulsor, pero interactúa con otras.

¿Qué significa "reprogramar" o "chiptunear" una ECU?
Se refiere a modificar el software interno (los mapas de calibración) de la ECU para alterar el comportamiento del motor, generalmente buscando aumentar la potencia, el par motor o mejorar la eficiencia. Esto debe hacerse con precaución y por profesionales, ya que una mala reprogramación puede dañar el motor.

¿Puede fallar la ECU sin que se encienda la luz de "Check Engine"?
Sí, es posible. Algunos fallos intermitentes o que afectan a funciones no críticas pueden no activar inmediatamente la luz de advertencia. Sin embargo, en la mayoría de los casos de fallos significativos relacionados con el rendimiento o las emisiones, la luz terminará encendiéndose.

¿Es cara la reparación o sustitución de una ECU?
El coste varía mucho dependiendo del vehículo y la naturaleza del problema. La reparación suele ser más económica que la sustitución. Una ECU nueva puede ser un componente costoso, además del coste de la mano de obra y la programación. La clonación o el uso de unidades reacondicionadas pueden ser alternativas más asequibles.

¿Cómo puedo proteger mi ECU?
Evita mojar la unidad (verifica el sellado si está en un área expuesta), asegúrate de que las reparaciones eléctricas las realice personal cualificado, y mantén el sistema eléctrico del vehículo en buen estado (batería, alternador, cableado) para evitar sobrecargas. Evita también las reprogramaciones de dudosa procedencia.

En conclusión, la ECU es un componente electrónico vital y complejo. Comprender su función, los voltajes que maneja y cómo identificar y abordar sus posibles fallos es esencial para el mantenimiento y la salud a largo plazo de tu vehículo.
